Producttype	Digitale tijdklok
Merk	ABB
Model	D1 Plus 110
Voedingsspanning	110 V wisselspanning +/- 10%
Frequentie	50-60 Hz
Beschermingsgraad	IP20
Uitgangstype	Relais met potentiaalvrij wisselcontact; N.O. 16(10)A / 250V~, N.C. 16(2)A / 250V~
Aantal uitgangen	1 (enkele uitgang)
Oproepbare programma's	64
Speciale programma's	Willekeurig, Cyclisch, Vakantie
Programmeerbare tijdschema	Wekelijks / Jaarlijks
Externe ingang	Ja (afstandsbediening)
Handmatige override	Ja (permanent of tijdelijk)
Extern geheugenapparaat (EMD)	Ja (D KEY sleutel)
Back-up (batterij)	6 jaar (lithiumbatterij)
Nauwkeurigheid	+/- 0,5 s/dag bij 25 °C
Bedrijfstemperatuur	-5 °C tot +55 °C
Opslagtemperatuur	-10 °C tot +65 °C
Aansluitdraaddoorsnede	1...6 mm²
Max. schakelvermogen (resistieve belasting)	3000 W
Max. schakelvermogen (LED-belasting)	3000 W
Max. schakelvermogen (inductieve belasting)	1100 W
Onderhoud en reiniging	Reinigen met een droge doek; geen oplosmiddelen gebruiken
Veiligheid	Installatie door gekwalificeerd personeel; batterij niet verwijderbaar; gescheiden afvoer (AEEA)
Norm	EN60730-2-7 (LVD/EMC)

Veelgestelde vragen - D1 Plus 110 ABB

Hoe vergrendel ik het toetsenbord van de D1 Plus 110 tijdschakelklok?

Om het toetsenbord te vergrendelen, houdt u de OK-toets 2 seconden ingedrukt vanaf het startscherm. Het vergrendelsymbool verschijnt. Om te ontgrendelen, herhaalt u dezelfde handeling.

Hoe programmeer ik een standaard AAN/UIT-programma?

Druk op MENU, selecteer P STANDARD met ▲▼, bevestig met OK. Het aantal vrije programma's wordt weergegeven. Houd ♦ ingedrukt en programmeer de uitgang, dag, AAN- en UIT-tijd zoals beschreven in de handleiding.

Wat te doen bij stroomuitval?

Het apparaat bewaart de programma's in het geheugen dankzij een lithiumbatterij (back-up tot 6 jaar). Na herstel knippert de tijd gedurende 2 minuten, waarna het scherm in slaapstand gaat. Druk op een willekeurige toets om het display weer te activeren.

Hoe kan ik handmatig een uitgang overbruggen?

Vanaf het startscherm drukt u op de bijbehorende toetsen (▼ ingedrukt voor uitgang 2). Selecteer de modus TEMP ON/OFF (tijdelijk) of PERM ON/OFF (permanent) met ▲▼, bevestig met OK. Om terug te keren naar AUTO, houdt u de betreffende toets 2 seconden ingedrukt.

Hoe verwijder ik snel een programma?

Ga in het menu naar het programmatype met ▲▼, houd vervolgens de toetsen ▲ en ▼ tegelijkertijd 2 seconden ingedrukt. Het scherm toont 'VERWIJDEREN'. Bevestig met OK om het programma te wissen.

Hoe stel ik de tijd en datum in?

Druk op MENU, ga naar OPTIONS > REGUL H. Programmeer het jaar, de maand, de dag, het uur en de minuten met ▲▼, bevestig elk veld met OK. Stel daarna de zomer-/wintertijdwisseling in.

Wat betekent het symbool 'S1 ENTRET' op het scherm?

Het symbool 'S1 ENTRET' geeft aan dat onderhoud nodig is voor uitgang 1. U heeft een bedrijfsurenteller geprogrammeerd. Om het bericht te wissen, houdt u OK 2 seconden ingedrukt op het startscherm.

Hoe gebruik ik de programmeersleutel D KEY?

Plaats de D KEY in de EMD-sleuf. Het scherm toont het beheermenu. U kunt programma's uitvoeren, opslaan, kopiëren of lezen. Volg de instructies op het scherm.

Wat is het maximale schakelvermogen van het apparaat?

Voor het model D1 Plus 110 is het maximale vermogen 3000 W voor resistieve en LED-belastingen, 1100 W voor inductieve belastingen en 900 W (125 µF) voor condensatorbelastingen.

Hoe configureer ik een externe ingang voor afstandsbediening?

Ga naar MENU > OPTIONS > EXT INPUT. Selecteer het type besturing (PERM ON/OFF, TEMP of TIMER ON/OFF) en bevestig met OK. De maximale kabelafstand is 100 m.

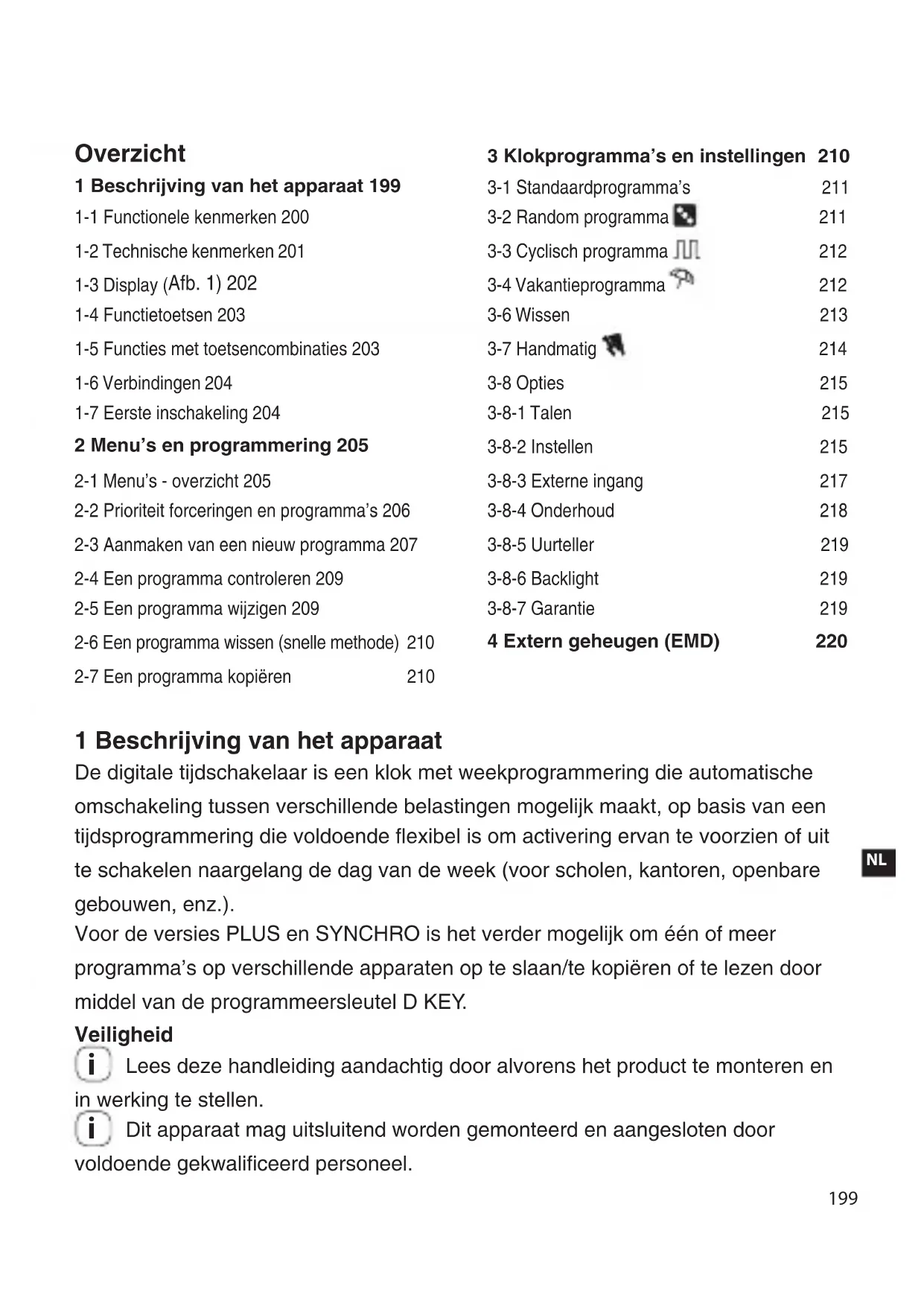

GEBRUIKSAANWIJZING D1 Plus 110 ABB

1 Beschrijving van het apparaat 199

1-1 Functionele kenmerken 200

1-4 Functietoetsen 203

1-5 Functies met toetsencombinaties 203

1-6 Verbindingen 204

1-7 Eerste inschakeling 204

2 Menu's en programmering 205

2-1 Menu's - overzicht 205

2-2 Prioriteit forceringen en programma's 206

2-3 Aanmaken van een nieuw programma 207

2-4 Een programma controleren 209

2-5 Een programma wijzigen 209

2-6 Een programma wissen (snelle methode) 210

2-7 Een programma kopieren 210

3 Klokprogramma's en instellingen 210

3-1 Standaardprogramma's 211

3-2 Random programma 211

3-3 Cyclisch programma 212

3-4 Vakantieprogramma 212

3-6 Wissen 213

3-7 Handmatig 214

3-8 Opties 215

3-8-1 Talen 215

3-8-2 Instellen 215

3-8-3 Externe ingang 217

3-8-4 Onderhoud 218

3-8-5 Uurteller 219

3-8-6 Backlight 219

3-8-7 Garantie 219

4 Extern geheugen (EMD) 220

1 Beschrijving van het apparaat

De digitale tijdschakelaar is een klok met weekprogrammering die automatische omschakeling tussen verschillende belastingen mogelijk maakt, op basis van een tijdsprogrammering die voldoende flexibel is om activering ervan te voorzien of uit te schakelen naargelang de dag van de week (voor scholen, kantoren, openbare gebouwen, enz.).

Voor de versies PLUS en SYNCHRO is het verder mogelijk om één of meer programma's op verschillende apparaten op te slaan/te kopiëren of te lezen door middel van de programmeersleutel D KEY.

Veiligheid

i Lees deze handleiding aandachtig door alvorens het product te monteren en in werking te stellen.

i Dit apparaat mag uitsluitend worden gemonteerd en aangesloten door voldoende gekwalificeerd personeel.

Het apparaat bevat een batterij die niet verwijderd kan worden en die niet mag worden afgevoerd als stedelijk afval, maar apart moet worden ingezameld om milieuvervuiling te voorkomen. Volgens de bepalingen van de Richtlijn 2006/66, en

de nationale wetten waarin deze wordt omgezet, met betrekking tot de verwerking als afval van het product aan het einde van de levensduur, is veronachtzaming van bovenstaande strafbaar volgens de wet.

1-1 Functionele kenmerken

Model (serie) D1 D1		Plus	D1 Synchro	D2 D2	Plus	D2 Synchro
Kanalen (circuits) 1 2
Programma's die opgeslagen kunnen worden	64
Speciale programma's (Random P, Cyclus P, Vakant P)	√
Tijd per week/jaar	√
Externe ingang	√	√		√	√
Handmatige forcering	√
Extern geheugen (EMD)		√	√		√	√
Ontvanger GPS of DCF77 (optie)			√			√

Voedingsspanning 230 V wisselstroom +/- 10%110 V wisselstroom +/- 10%(D1 Plus 110)24 V wisselstroom / gelijkstroom+/- 10% (D1 Plus 24)
Frequentie 50-60 Hz
Beschermingsgraad IP20
Type uitgang Omschakelrelais vrij van potentieel;N.O. contact = 16(10)A / 250V~ (met beperkte stroom, met weerstand voor nulpuntsovergang van hoge waarde);N.C. contact = 16(2)A / 250V~N.O./N.C. contacten= 16(2)A / 250V~(D1 Plus 24, D1 Plus 110)
Maximaal vermogen WISSELSTROOM N.O. 16(10)A / N.C. 16(2)AN.O./N.C. 16(2) (D1 Plus 24, D1 Plus 110)
Bedrijfstemperatuur van -5 °C tot +55 °C
Opslagtemperatuur van -10 °C tot +65 °C
Stroomopname/Eigen verbruik 6,5 VA één kanaal / 7,8 VA twee kanalen
Doorsneden van kabels op klemmen 1...6 mm2
Norm CE-merkteken LVD/EMC EN60730-2-7
Beschikbare talen in het apparaat Italiaans, Engels, Duits, Frans, Spaans,Zweeds, Portugees, Nederlands, Russisch, Pools, Grieks
Ladingreserve bij uitval van elektri-citeitsnet	6 jaar vanaf de eerste inschakeling,gewaarborgd door een lithiumbatterij
Nominale stoothoudspanning 4kV
Werkingsnauwkeurigheid + 0,5 sec/dag bij 25 °C

Maximaal bestuurbaar vermogen
				[KABX]
3000W 3000W 1100W			900W(125 μF)	7W - 23W (max.23 lampen)
Modellen D1 PLUS 24 - D1 PLUS 110
2300W 2300W 1000W			500W(70 μF)	7W - 23W (max.18 lampen)

1-3 Display (Afb. 1)

K1/K2	Kanaal 1/Kanaal 2 OFF/Kanaal	activeerd
	Handmatige forcering van het kanaal		ON / Kanaal actief
	Random programma's Cyclisch	ogramma's
	Vakantiesymbool Toetsenbordbloktering
	Indicatie signaalontvangst GPS of DCF77	[THK4]	Navigatie naar boven
	Geselecteerd programmanr. P01-P64		Navigatie naar beneden

i De gestreepte balk van het display toont verder:

De voortgang, zie Afb.2 (bijv. bij wissen, zie par.3-6).

Weergave van de tijd, zie Afb.3.

Het display toont afwisselend (gedurende enkele seconden) de datum/tijd en de programma's of ingestelde forceringen.

1-4 Functietoetsen

	Hiermee kan het hoofdmenu worden geopend (vanaf het beginscherm).Hiermee kan een willekeurige instelling worden verlaten.
	Hiermee kan men zich naar boven verplaatsen in een lijst.Verhoogt een cijferwaarde of verandert een parameter.Als hij ingedrukt gehouden wordt, is vaste weergave van de status van kanaal 1 mogelijk totdat de toets wordt losgelaten (bij normale werking).
	Hiermee kan men zich naar beneden verplaatsen in een lijst.Verlaagt een cijferwaarde of verandert een parameter.Als hij ingedrukt gehouden wordt, is vaste weergave van de status van kanaal 2 (modellen met twee kanalen) mogelijk totdat de toets wordt losgelaten (bij normale werking).
	Bevestigt de voorgestelde instelling.
	Voert een reset van het apparaat uit (OPMERKING: de programma's en instellingen van de externe ingang worden niet gewist).

1-5 Functies met toetsencombinaties

Functie Toetsencombinatie
De toetsen blokkeren/deblokkeren (●).	2 sec.
Handmatige tijdelijke forcering van kanaal 1 en 2 (zie hoofdstuk 3-7).Door de druk af te wisselen gaat u over van TEMP ON naar TEMP OFF.

Functie Toetsencombinatie
Handmatige permanente forcering van kanaal 1 en 2 (zie hoofdstuk 3-7).Door hem 2 sec. in te drukken, krijgt u toegang tot PERM en door de herhaal-delijk indrukken gaat u over van PERM ON naar PERM OFF.
	2 sec.	2 sec.
Keert terug naar de AUTO-modus(in het geval dat er een handmatige forcering is geactiveerd).
	2 sec.	2 sec.

i Om een van de hierboven beschreven functies te gebruiken moet u zich beslist op het beginscherm bevinden

1-6 Verbindingen

i Maximumafstand voor externe ingang: 100 m.

Verbinding van een- en tweekanaalsmodellen

Zie schema van Afb. 5-1 tot en met Afb.5-3.

Verbinding Synchro-modellen

Synchro een- en tweekanaalsmodellen met GPS of Antenne DCF77.

Zie schema van Afb. 6-1 tot en met Afb.6-2.

NL

1-7 Eerste inschakeling

Het apparaat wordt geleverd zonder instellingen.

1. Druk met een puntig voorwerp op RESET om het apparaat te deblokkeren (zie Afb.4).

Stel de volgende gegevens in:2.

TALEN (zie par. 3-8-1).

INSTELLEN (jaar, maand, dag, tijd, tijdszone (zie par. 3-8-2)).

Bij een uitval van de elektrische energie (bijv. "blackout"), blijven de INSTELLEN-opgeslagen in het geheugen. Bovendien doet de digitale schakelaar het volgende: schakelt het/de relais uit,

deactiveert de achterverlichting, als deze actief is,

geeft de datum en tijd 2 minuten lang knipperend weer, om vervolgens over te gaan op stand-by (display uit) terwijl alle geprogrammeerde gegevens in het geheugen blijven, totdat de netspanning terugkeert of door het indrukken gedurende 1 sec. van een toets die de telling voor de stand-bymodus weer laat starten.

2 Menu's en programmering

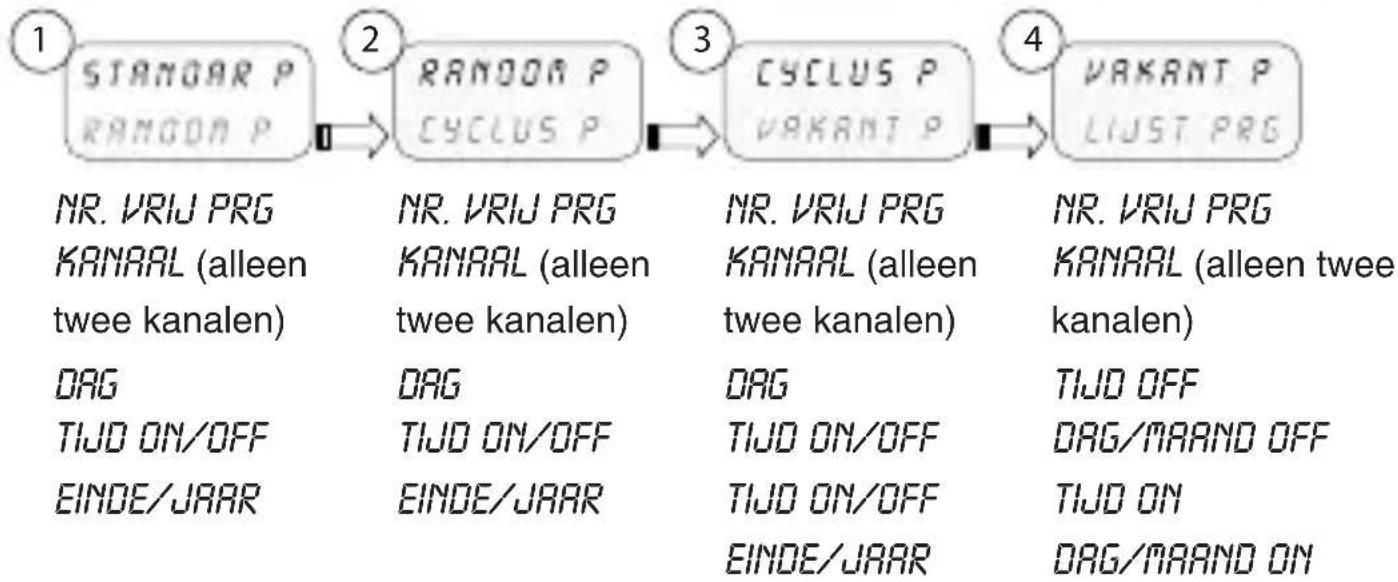

2-1 Menu's - overzicht

De lijst van de menu's 1 tot en met 8 zijn in die volgorde aanwezig in het apparaat.

    A --> E["NR. VRIJ PRG KANAAL (alleen twee kanalen)"]
    A --> F["DAG TIJD ON/OFF EINDE/JAAR"]

    B --> G["NR. VRIJ PRG KANAAL (alleen twee kanalen)"]
    B --> H["DAG TIJD ON/OFF EINDE/JAAR"]

    C --> I["NR. VRIJ PRG KANAAL (alleen twee kanalen)"]
    C --> J["DAG TIJD ON/OFF EINDE/JAAR"]

    D --> K["NR. VRIJ PRG KANAAL (alleen twee kanalen)"]
    D --> L["TIJD OFF DAG/MAAND OFF TIJD ON DAG/MAAND ON"]

    A --> M["1"]
    B --> N["2"]
    C --> O["3"]
    D --> P["4"]

Druk op de toets 1. MENU.

Het eerste menu dat geselecteerd kan worden verschijnt (Standar P)»

Scrol door de menu's met de toetsen 2.

Bevestig het gewenste menu met 3. OK.

2-2 Prioriteit forceringen en programma's Hoogste prioriteit

i Aan elk type programma wordt een prioriteit toegewezen, zoals hiernaast wordt weergegeven.
i Houd rekening met de prioriteiten bij het programmeren van verschillende programma's voor dezelfde tijdsperiode.

NL

Handmatige forcering

Externe ingang

Extern geheugen (EMD)

Vakantieprogramma

Cyclisch/Randomprogramma

Standaard programma

P01: Standaardprogramma

ON 19:00 - OFF 22:00

P02: Standaardprogramma

ON 00:00 - OFF 06:00

Gedrag van de uitgaande belasting met de programma's van P01 tot P06, naar prioriteit.

2-3 Aanmaken van een nieuw programma

Procedure geldig voor alle programmatypes. Verdere instellingen worden beschreven onder de afzonderlijke programma's.

Selectie van het type programma (voorbeeld met Standar P):

Druk op de toets 1. MENU.

Selecteer het programmatype met de toetsen 2.

Bevestig de keuze met 3. OK.

Het aantal vrije programma's verschijnt gedurende »

3 sec.

Het eerste programma in het geheugen verschijnt.»

Druk 2 sec. op de toets 4..

Het display toont het eerste lege programma.»

Bevestig met 5. OK.

Het programmanummer is geselecteerd.»

Nu volgt de instelling van het kanaal.»

VRID 61

STAMOAR P LEEG P02

Kies het kanaal (alleen bij modellen met twee kanalen)

K1 K2 STANDARD P KANRAL P02

Stel het kanaal (bij twee kanalen) in met de toetsen 1.

» K1/K2 of beide knipperen.

Bevestig met 2. OK.

Hat kanaal is ingesteld.»

» Nu volgt de instelling van de dag.

Stel de dag in

Selectie van de dag of een groep dagen waarop het programma moet worden uitgevoerd.

STANGAR P ORG PO2

Stel de dag of de groep dagen in met de toetsen 1.

De knipperende pijl geeft de geselecteerde dag of » groep dagen aan.

Bevestig met2. OK.

Nu volgt de instelling TIJD/ON.»

TIJD/ON instellen

PROGRAMA ON 0:00 P02

PROGRAMMA ON 1:00:00 P02

Stel de begintijd van het programma in met de 1. toetsen ▲▼ in het formaat hh/mm.

Door één druk op de toetsen veranderen de minuten. Door lang indrukken van de toetsen veranderen de uren.

Bevestig met 2. OK.

Het veld van de seconden verschijnt.»

Stel de seconden in met de toetsen 3.

Bevestig met 4. OK.

De begintijd van het programma is ingesteld» Nu volgt de instelling van TIJD/OFF.»

NL

TIJD/OFF instellen

ON 1:00:00 OFF 8:00:00 P02

EINOE JARR PRG P02

Stel de eindtijd van het programma in met de 1. toetsen ▲▼.

i Herhaal de handelingen zoals bij TIJD/ON. Bevestig met2. OK.

De eindtijd van het programma is ingesteld.» 3. Bevestig het einde van het programma met OK.

JAARPERIODE instellen

Hiermee kan een bepaalde periode worden ingesteld waarin het eerder ingestelde programma moet worden uitgevoerd.

De periode die wordt vastgelegd in het jaarprogramma wordt cyclisch elk jaar herhaald.

EIMOE JARR PRG P02

Stel het begin en het einde van de periode in in het 1. formaat dd/mm/-- met de toetsen ▲▼.

Bevestig elk veld met 2. OK.

De jaarperiode is ingesteld.»

10/01/-- 15/02/-- P02

1. Druk op de toets MENU om de programmering af te sluiten.

2-4 Een programma controleren

De menu's van de gewenste programma's (Standar P, Cyclus P...) worden geopend met de toets MENU.

Selecteer het type programma (bijv. Random P) in 1. het menu met behulp van de toetsen ▲▼.

Bevestig met2. OK.

Nu verschijnen de programma's van het zelfde » type die zich in het geheugen bevinden.

K1 ON 8:00 OFF 12:00 P02

Selecteer het programma dat u wilt controleren met 3. de toetsen ▲▼.

Het display toont de instellingen cyclisch.»

2-5 Een programma wijzigen

1. Bevestig het programma dat u wilt wijzigen met OK.
2. Stel de nieuwe waarden in zoals beschreven in par. 2-3.

2-6 Een programma wissen (snelle methode)

Selecteer in het menu het type programma dat u wilt 1.

wissen met de toetsen ▲▼.

Voorbeeld : Random P»

Druk de toetsen 2V tegelijkertijd 2 sec. in.

Het display toont "WISSEN".»

Bevestig met3. OK.

Het display toont "LEEG".»

Het programma is gewist.»

K1 WISSEN P02

K1 RANDOM P LEEG P02

2-7 Een programma kopiëren

K1 ON 8:00 OFF 12:00 P02

Selecteer in het menu het type programma (bijv. 1.

Random P) dat u wilt kopieren met behulp van de toetsen ▲▼.

Het programmanummer knippert.»

Druk ongeveer 3 sec. op de toets 2. OK.

Het programma wordt gekopieerd op de eerste » vrije geheugenplek.

Het eerste wijzigbare gegeven (kanaal) wordt » knipperend weergegeven.

Wijzig de gegevens zoals beschreven wordt in 3.

par. 2-3.

Er kunnen niet 2 programma's bestaan met dezelfde gegevens!

3 Klokprogramma's en instellingen

1. Druk op de toets MENU om toegang te krijgen tot de beschikbare menu's.
2. Scrol door de menu's met de toetsen ▲▼ en bevestig met OK.

3-1 Standaardprogramma's

Hiermee kan een bepaalde periode van een cyclus op ON en OFF worden ingesteld.

i Zie voor de programmering par. 2-3.

Instellingsvoorbeeld op de afbeelding:

Standaardprogramma ON tijd 8:00, OFF tijd 12:00.

3-2 Random programma

Hiermee kunnen een of meer kanalen op toevallige wijze geactiveerd en gedeactiveerd worden binnen een bepaalde periode.

RAMOOM P CYCLUS P

i Zie voor de programmering par. 2-3.

K1 ON 8:00 OFF 12:00 P03

Instellingsvoorbeeld op de afbeelding:

Random programma ON tijd 8:00, OFF tijd 12:00.

3-3 Cyclisch programma

Hiermee kan een serie impulsen worden gegeven binnen een bepaalde periode.

De tijd ON en de tijd OFF kunnen variëren van 1 sec. tot 23:59:59 uur

K1 TIJO RAM 0:10:00 m P01

Zie voor de programmering par. 2-3.

Verder kan de tijd worden ingesteld van1. TIJD ON en TIJD OFF met de toetsen ▲▼.

KI TIJO UIT 0:15:00 m P01

Instellingsvoorbeeld:

Cyclisch programma ON tijd 8:00, OFF tijd 12:00;

Tijdsinstelling TIJD ON 10 min en TIJD OFF 15 min.

3-4 Vakantieprogramma

Hiermee kan een onderbrekingsperiode van de programma's worden ingesteld, bijvoorbeeld vanwege een zomersluiting.

K1 OFF 02:00 20/02/-- NL P06

Selecteer VAKANT P zoals beschreven in par. 2-3.1.

Stel de begintijd van de onderbreking (OFF) in met 2. de toetsen ▲▼.

Bevestig met3. OK.

Stel de begindatum van de onderbreking in met de 4. toetsen ▲▼ in het formaat dd/mm/--

Stel de tijd en de datum van het einde van de 5. onderbreking in (ON) volgens de handelingen 2 tot en met 4.

K1 ON 06:00 15/04/-- P06

3-5 LIJST PRG

Met dit menu kunt u elk programma in het geheugen weergeven, wijzigen of wissen.

VAKANT P LIUST PRG

Scrol tot "LIJST PRG" met de toetsen 1..

Bevestig met2. OK.

Het aantal vrije programma's verschijnt.»

Het eerste programma in het geheugen wordt » weergegeven.

Selecteer het gewenste programma met de toetsen 3.

VRIJ 61

K1 ON 8:00 OFF 12:00 P02

i Om te weten hoe de gegevens gecontroleerd, gewijzigd of gewist kunnen worden, zie par. 2-2 tot en met par. 2-4.

3-6 Wissen

Met dit menu kan op verschillende manieren worden gewist.

LIJUST PRG WISSEM

1. Scrol tot aan Wissen met de toetsen ▲▼.

Bevestig met2. OK.

De manier van wissen wordt opgeroepen in het » submenu (zie onderstaande tabel).

Selecteer de manier van wissen met de toetsen »

Bevestig een manier van wissen met 3. OK.

i Het wissen wordt geannuleerd met de toets MENU.

Submenu Functie
ENKEL PRG	Wist afzonderlijke geselecteerde programma's
ALLE PRG	Wist alle programma'sAlle programma's worden uit het geheugen gewist!
VAKANT P	Wist alle vakantieprogramma's

3-7 Handmatig

Hiermee kan de status van de uitgangen met de hand worden gewist, ongeacht het actieve programma. Mogelijke instellingen:

Forceermodus	Symbool display	Kanaal-Conditie	Forceerfunctie
AUTO K1		K2	Geen forcering op kanaal, beheer door programma.
PERM		K1 OnK2 On	Kanaal permanent geactiveerd.
PERM K1 OFF		K2 OFF	Kanaal permanent gedeactiveerd.
TEMP		K1 OnK2 On	Kanaal geactiveerd tot een volgende ingreep door het programma.
TEMP		K1 OFFK2 OFF	Kanaal gedeactiveerd tot een volgende ingreep door het programma.

Een forcering activeren

ClDN KI TEMP

Selecteer het submenu "HANDMATIG" met de 1. toetsen ▲▼.

Bevestig met2. OK.

Druk op de toetsencombinatie (zie par.1-6) voor de 3. kanaalkeuze (alleen modellen met twee kanalen).

Het display toont informatie over het kanaal of de » kanalen (zie voorgaande tabel).

Stel het type forcering IN met de toetsen 4.

Bevestig de keuze met 5. OK.

U keert terug naar het hoofdscherm.»

Het display toont het type forcering op het kanaal.»

Een forcering deactiveren

1. Druk ca. 2 sec op de toetsencombinatie van het kanaal dat gedeactiveerd moet worden (zie par. 1-6).

Om de forcering te deactiveren via het menu is het voldoende om de modus "AUTO" te selecteren (zie de paragraaf "Een forcering activeren").

3-8 Opties

Hiermee kunnen diverse klokparameters worden ingesteld.

Selecteer met de toetsen A Y met item "OPTIES". Bevestig met2. OK. Hierna volgende de submenu's.»

3-8-1 Talen

Hiermee kan de gewenste interfacetaal worden ingesteld.

LANGUAGE INSTELLEN

Selecteer het submenu "LANGUAGE" met de 1. toetsen ▲▼. Bevestig met2. OK. Selecteer de gewenste taal met de toetsen ▲▼. Bevestig met4. OK.

PORTOGUES NEOERLAND

3-8-2 Instellen

Hiermee kunnen de datum en de tijd van het apparaat worden ingesteld.

(i) Bij een reset moet de datum opnieuw worden ingesteld.

LANGUAGE INSTELLEN

Selecteer "INSTELLEN"1. met de toetsen.

Bevestig met2. OK.

Stel respectievelijk JAAR, MAAND, DAG, TIJD, 3.

MINUTEN in met de toetsen ▲▼.

Door één druk op de toetsen veranderen de minuten. Door lang indrukken van de toetsen veranderen de uren.

Bevestig met4. OK.

Datum en tijd zijn nu ingesteld.»

Hierna volgt de instelling "ZOM/WIN".»

Verandering van de zomer-/wintertijd

ZON/WIN VAST ZT

Selecteer het type omschakeling met de toetsen ▲.▼ Bevestig met2. OK.

Stel de waarden (zie tabel) in met de toetsen 3. ▼. Bevestig met 4. OK.

Keuzemogelijkheden op het display	Omschakeling zomer (zomertijd)	Omschakeling winter (wintertijd)
GEEN	Geen Geen
EUROPA	Laatste zondag in maart Laatste zondag in oktober
USA	Tweede zondag in maart Eerste zondag in november
VRIJ ZT	Week/dag (zo.) vrijgeprogrammeerd	Week/dag (zo.) vrijgeprogrammeerd
VAST ZT	Vaste datum, vrij geprogrammeerd (bijv. 28/02)	Vaste datum, vrij geprogrammeerd (bijv. 29/10)

Time Zone GPS (alleen GPS en DCF77 modellen)

Instelling van de plaatselijke tijd door het aantal uren op te tellen/af te trekken ten op-zichte van de universele tijd, die TZONE wordt genoemd (bijv. Nederland, TZONE +1).

IMSTELLEM GPS

i Na de instelling van datum en tijd (INSTELLEN - zie par.3-8-2).

Selecteer "GPS" met de toetsen ▲▼.

Bevestig met2. OK.

Selecteer het type ZOM/WIN (zie voorgaande tabel).3. Stel het aantal uren in voor TZONE met de toetsen 4.

» U keert terug naar het hoofdscherm.

Time Zone DCF77 (alleen GPS en DCF77 modellen)

Anders dan bij GPS zendt de ontvanger de tijd uit met de correctie vanwege zomertijd/wintertijd.

Het juiste aantal uren moet worden ingesteld ten opzichte van de positie van Frankfurt.

INSTELLEM OCF77

Selecteer "DCF77" met de toetsen A.V.

Bevestig met2. OK.

Stel het TZONE-cijfer in zoals beschreven is onder 3.

de vorige handelingen 4 en 5.

3-8-3 Externe ingang

Hiermee kunnen handmatige forceringsfuncties voor ON en OFF van afstand worden gebruikt, (zie par. 3) door middel van drukknoppen of schakelaars.

Deze functie is niet beschikbaar op de modellen SYNCHRO (het item "EXT INPUT" is niet aanwezig in het menu "OPTIES").

INSTELLEN EXT INPUT

Selecteer het submenu "EXT INPUT" met de toetsen 1.

Bevestig met 2. OK.

Selecteer het type omschakeling (zie de volgende 3.

tabel) met de toetsen ▲▼.

Bevestig met 4. OK.

i Om de uitgevoerde instelling te deactiveren moeten de handelingen 1 en 2 worden herhaald.

Bevestig de selectie "DEACTIV" met OK.

Selectie display	Kanaal K1 of K2 (twee kanalen)	Sym-bool	Functie Extern	com-mando
PERM ON	OFF		Permanente forcering van het kanaal op ON of OFF.
TEMP	-		Tijdelijke forcering van het ka-naal tot de volgende omscha-keling van een programma dat tevoren is ingesteld.
TIMER ON	OFF		Tijdelijke forcering van een kanaal (bijv. voor het in- en uitschakelen van verlichting in het trappenhuis).Tijd kan worden ingesteld in het formaat uu:mm:ss.

3-8-4 Onderhoud

Hiermee kan voor elk kanaal een werkingsperiode op ON worden ingesteld. Nadat deze periode verstreken is, signaleert de klok dat een ingreep nodig is met de teks "K1 ONDERH" of "K2 ONDERH", afgewisseld met de actuele datum.

ONDERHOUD KI 000400

Selecteer het submenu "ONDERHOUD" met de 1. toetsen ▲▼.

K1 knippert.»

Selecteer het kanaal met de toetsen 2. ▼ (modellen met twee kanalen).

Bevestig met 3. OK.

Stel het aantal uren in met de toetsen 4.

Bevestig met 5. OK.

i Om de waarden te wijzigen of opnieuw in te stellen moeten de instructies van punt 1 tot en met 5 worden opgevolgd.

De onderhoudswaarschuwing annuleren

Door de toets OK 2 sec.op het hoofdscherm ingedrukt te houden, wordt het bericht "ONDERH" dat op het display wordt weergegeven verwijderd.

3-8-5 Uurteller

Hiermee kan het aantal uren worden bekeken dat de kanalen de status ON hadden.

ONDERHOUD - UURTELLER

Selecteer het submenu "UURTELLER" met de 1. toetsen ▲▼.

Bevestig met 2. OK.

Selecteer het kanaal met de toetsen 3.

Het display toont het aantal bedrijfsuren.»

K1 000153

i Druk op de toetsen ▲+ ▼om dit terug te zetten op nul.

3-8-6 Backlight

Hiermee kan de achterverlichtingstijd voor het display worden ingesteld.

UURTELLER BACKLIGHT

Selecteer het submenu "BACKLIGHT" met de 1. toetsen ▲▼.

Bevestig met 2. OK.

Kies met de toetsen 3. ▼ uit: VAST AAN, VAST UIT of TEMP 6SEC.

Bevestig met 4. OK.

BACKLIGHT VAST RAN

3-8-7 Garantie

Hiermee kan de tijd die verstreken is sinds de ingebruikneming van de klok worden weergegeven in dagen.

BACKLIGHT GARANTIE

Selecteer het submenu "GARANTIE" met de toetsen 1.

Bevestig met 2. OK.

Het display toont de tijd zoals hierboven » beschreven is.

i Deze telling kan niet worden teruggezet op nul.

GARRANTIE ORG 0064

4 Extern geheugen (EMD)

De EMD is een externe geheugenkaart die in staat is om 64 programma's te beheren, inclusief de vakanties.

Het EMD-geheugen is de programmeersleutel D KEY.

ENO MEN -UITPOEREN

Steek het EMD-geheugen in.1.

Het display toont het geheugenbeheersmenu.»

Selecteer het gewenste submenu (zie tabel) met de 2.

toetsen ▲▼.

Bevestig elke keuze met 3. OK.

Submenu Functie Opmerkingen
UITVOEREN	Voert de programma’s recht-streeks uit vanaf de EMD	De programma’s worden alleen uitgevoerd vanaf de EMD
OPSL > EMD	Slaat het hele klokgeheugen op op EMD	Overschrijft de programma’s die al aanwezig zijn op EMD
LRAO < EMD	Kopieert de hele inhoud van de EMD in het klokgeheugen	Overschrijft de programma’s die aanwezig zijn op de klok
LEEST	Leest de programma’s vanaf de EMD	Geeft alleen de programma’s weer die aanwezig zijn op EMD
VRK > EMD	Kopieert de vakantieprogramma’s van de klok op de EMD	Overschrijft de vakantieprogramma’s die aanwezig zijn op EMD
VRK < EMD	Kopieert de vakantieprogramma’s van de EDM op de klok	Overschrijft alle vakantieprogramma’s die aanwezig zijn op de klok
WISSEN	Wist de programma’s die aanwezig zijn op de EMD	Wist het hele EMD-geheugen definitief

EMO MEN -ANNULEREN

1. Druk op de toets MENU om af te sluiten.

Bevestig de keuze "ANNULEREN" met 2. OK.

Het EMD-geheugen wordt uitgeschakeld vanaf » de klok.

Het EMD-geheugen wordt niet meer herkend.» Haal de EMD weg.3.

Spis treści

1 Opis aparatury 221
