MANUAL DE UTILIZADOR Mobilpack 2 Aerotec

TUBO A RIAVVOLGIMENTO AUTOMATICO

Leia e compreenda as etiquetas e o manual da ferramenta. O desrespeito disto pode provocar morte ou lesões físicas graves.

Guarde estas instruções.

1. SEGURANÇA NA ÁREA DE TRABALHO

a. Mantenha a sua área de trabalho limpa e bem iluminada. As áreas e os bancos de trabalho desordenados são mais susceptíveis de causar acidentes. O chão não deve estar escorregadio devido à presença de cera ou pó.

b. Não opere ferramentas eléctricas em atmosferas explosivas, como na presença de líquidos, gases ou poeiras inflamáveis. As ferramentas eléctricas produzem faíscas que podem inflamar o pó ou fumos.

c. Mantenha as pessoas, crianças e visitantes longe enquanto estiver a utilizar a máquina.

d. As ferramentas eléctricas produzem faíscas que podem inflamar o pó ou fumos. Mantenha as pessoas, crianças e visitantes longe enquanto estiver a utilizar a máquina. As distracções podem levá-lo a perder o controlo.

e. Utilize a estação de ar numa área aberta a, pelo menos 600 mm, de distância de qualquer parede ou objecto que possa restringir o fluxo de ar fresco às aberturas de ventilação.

1. SEGURANÇA ELÉCTRICA

a. Evite o contacto corporal com superfícies ligadas a terra, como tubos, radiadores, ranges e refrigeradores. Existe o risco de descarga eléctrica se o seu corpo está ligado à terra.

b. Não exponha as ferramentas eléctricas à chuva ou a condições de humidade. Se entra água numa ferramenta eléctrica aumentará o risco de descargas eléctricas.

c. Não dê um uso inadequado ao cabo. Nunca use o cabo para transportar a ferramenta nem para desligar a tomada de corrente. Mantenha o cabo afastado de fontes de calor, óleo, extremidades afiadas ou peças móveis. Substitua os cabos danificados imediatamente. Os cabos danificados fazem aumentar o risco de choque eléctrico.

d. Ao utilizar uma ferramenta eléctrica em exteriores, utilize um cabo extensível marcado com "W-A" ou "W". Estes cabos estiverem concebidos para uso em exteriores e para reduzir o risco de descargas eléctricas.

3. SEGURANÇA PESSOAL

a. Utilize um equipamento de segurança adequado. Use sempre protecção para os olhos. Máscara contra poeira, sapatos de segurança antiderrapantes, capacete rígido ou protecção auditiva devem ser usados nas condições adequadas.

b. Use sempre protecção para os olhos com escudos laterais, bem como protecção auditiva. A falta de cumprimento desta instrução pode ocasionar a projecção de corpos estranhos para os olhos e outras eventuais lesões graves.

c. O empresário e/ou utilizador devem assegurarse de utilizar óculos de protecção adequados.

d. Recomenda-se uma máscara de segurança de visão ampla sobre óculos de segurança o que proporcionará uma protecção contra as partículas despedidas a partir da frente e das partes laterais.

e. Verifique a compatibilidade dos acessórios antes de os utilizar.

f. Leia e compreenda o manual de instruções para saber como utilizar os acessórios ou ferramentas pneumáticas antes de os usar.

g. Em determinados ambientes será necessária protecção de segurança adicional. Por exemplo, a área de trabalho pode incluir exposição a um nível de ruído que possa causar danos auditivos. O empresário e o utilizador devem assegurar-se de dispor de dispositivos de protecção auditiva e

PortuguêPortuguê

de que os utilizadores e pessoas que se encontram na área de trabalho os utilizem. Alguns ambientes requerem o uso de capacetes de protecção.
h. Mantenha-se alerta, preste atenção àquilo que está a fazer e utilize o senso comum ao operar uma ferramenta. Não use a ferramenta quando estiver cansado ou sob a influência de drogas, alcool ou medicação. Um momento de distração durante a operação de ferramentas eléctricas pode resultar em lesões físicas graves.
i. Vista-se adequadamente. Não use roupas largas ou jóias. Conter cabelo comprido. Mantenha o cabelo, a roupa e as luvas longe das peças móveis. A roupa solta, jóias ou o cabelo comprido podem fica presos nas peças móveis.
j. Não se aproxime em demasia. Mantenha sempre o equilíbrio e a posição dos pés adequada. Um bom apoio e equilíbrio pemitem um melhor controlo da ferramenta em situações inesperadas.
k. Não utilize um escadote ou outro suporte instável. Uma postura estável sobre uma superfície sólida permite um melhor controlo da ferramenta em situações inesperadas.
4. USO E CUIDADO DA FERRAMENTA
a. Não ultrapasse o nível de pressão de nenhum componente no sistema.
b. Proteja as tubagens de material e as de ar de danos ou perfurações. Mantenha a mangueira e o cabo de alimentação longe de objectos afiados, derrames de produtos químicos, óleos, solventes e chão molhado.
c. Verifique se as mangueiras estão fracas ou desgastadas antes de cada utilização, assegurando-se que todas as ligações estão firmes. Não use a unidade avariada.
d. Compre uma nova mangueira ou notifique a um centro de assistência autorizada para que proceda à sua revisão ou reparação.
e. Liberte toda a pressão do sistema lentamente. O pó e os detritos podem ser prejudiciais.
1. Mantenha as ferramentas inactivas fora do alcance das crianças e outras pessoas não capacitadas para o seu uso. As ferramentas são perigosas em mãos de pessoas inexperientes.
g. Utilize as ferramentas com cuidado. Siga as instruções de manutenção. As ferramentas que receberam uma manutenção adequado são mais fáceis de controlar.
h. Verifique se as peças móveis estão bem alinhadas ou presas, se há peças partidas e quaisquer outras situações que possam afectar o funcionamento da ferramenta. Se estiver danificada, leve a ferramenta ao serviço

técnico autorizado antes de a usar.
. Multos acidentes são causados por ferramentas que não receberam manutenção adequada.
j. Nunca dirija a ferramenta para si ou para outros.
k. Mantenha a parte exterior da estação de ar seca, limpa e sem óleo nem massa lubrificante. Utilize sempre roupa limpa quando estiver a limpar. Nunca utilize fluidos de travões, gasolina, produtos à base de petróleo ou quaisquer solventes fortes para limpar a unidade. O respeito por esta norma reduzirá o risco de deterioração do revestimento plástico.
5. ASSISTÊNCIA
a. As tarefas de serviço devem ser realizadas apenas por pessoal qualificado. Tarefas de serviço ou manutenção realizadas por pessoal não qualificado podem causar um risco de lesão.
b. Desligue a alimentação eléctrica, abra a válvula de drenagem para descomprimir o tanque e permitir o escoamento de água e deixe o compressor de ar arrefecer ao toque antes de efectuar reparações. Gire o regulador de pressão completamente à esquerda depois de apagar o compressor.
c. Ao realizar serviços de manutenção, use apenas peças de substituição idênticas. Siga as instruções na secção sobre manutenção deste manual. O uso de peças não autorizadas ou não seguir as instruções de manutenção pode provocar um risco de lesão.

REGRAS ESPECIAIS DE SEGURANÇA

1. Conheça a sua estação de ar. Leia com atenção o manual de funcionamento. Aprenda as aplicações e as limitações do produto, assim como os possíveis perigos específicos relacionados com o mesmo. Reduz assim os riscos de choque eléctrico, de incêndio ou de ferimentos graves.
2. Drene o tanque de mistura após a utilização em cada dia. Se a unidade não for usada por algum tempo, o melhor é deixar a válvula de drenagem aberta até ao momento em que se vai utilizar. Tal permitirá que a humidade se drene por completo e ajude a evitar a corrosão no interior do depósito.
3. Risco de fogo ou explosão. Não pulverize líquidos inflamáveis numa área confinada. A área onde se vai pulverizar deve estar bem ventilada. Não fume ao mesmo tempo que pulveriza nem pulverize em locais onde há presença de faisca ou chama. Mantenha as estações de ar tão longe da zona de pulverização

quanto seja possível, pelo menos a 4.6 m da área de trabalho e todos os vapores explosivos.
4. Risco de explosão. Não ajuste o regulador de modo a provocar uma pressão de saída superior à pressão máxima marcada no acessório e/ou no artigo a ser insuflado. Nunca use uma pressão superior a 9.3 bar
5. Utilize um manómetro periodicamente ao encher um elemento no intuito de controlar a pressão do ar.
6. A máquina estará ligada a um dispositivo de protecção do circuito (fusível ou interruptor automático). O dispositivo de protecção estará configurado para 20 A de corrente, e o utilizador deverá fazer os testes necessários de acordo com a cláusula 18.2.2 da norma EN 60204-1:2006 para verificar se o dispositivo de protecção é adequado para o seu uso.
7. Para reduzir o risco de descargas eléctricas, não exponha a máquina à chuva (água) ou ao pó; quarde-a em casa.
8. Inspeccione o depósito anualmente para verificar que não haja óxido, orificios ou outras imperfeições que possam comprometer a segurança do depósito. Nunca solde ou perfure o depósito de ar.
9. Assegure-se de que a mangueira está livre de obstruções. As mangueiras enroladas ou emaranhadas pode provocar a perda de equilibrio e pode ficar danificado.
10. Utilize a estação de ar só para o uso previsto. Não altere nem modifique a concepção ou a função da unidade face ao original.
11. Tenha sempre presente que uma má utilização e um manuseamento inadequado desta ferramenta pode provocar lesões em si próprio e em outros.
12. Nunca caminhe nem fique sobre o banco de trabalho. Reduz assim os riscos de ferimentos graves.
13. Nunca deixe sem atenção uma ferramenta com a mangueira de ar em espiral acoplada.
14. Não opere esta ferramenta se a mesma não exibir um aviso legível.
15. Não continue a utilizar uma ferramenta ou uma mangueira com fuga de ar ou que não funcione adequadamente.
16. Desligue sempre o fornecimento de ar e a alimentação eléctrica antes de fazer quaisquer ajustes, manutenção ou quando a ferramenta não está em utilização.
17. Não tente puxar nem transportar a estação de ar pela mangueira.
18. A ferramenta pode requerer um maior consumo de ar que o que a estação de ar é capaz de proporcionar.

1. Respelte sempre todas as normas de segurança recomendadas pelo fabricante da sua ferramenta de ar, bem como de todas as regras de segurança da estação de ar. Reduz assim os riscos de ferimentos graves.
2. Nunca dirija um jacto de ar comprimido para pessoas ou animais. Tenha cuidado de não dirigir o fluxo de ar com pó e sujidade para si próprio ou para outrem. O respeito por esta norma reduzirá o risco de lesões graves.
3. Não use esta estação de ar para pulverizar químicos. Os pulmões podem danificar-se pela inalação de fumos tóxicos. Em ambientes com pó ou ao pulverizar tinta poderá ser necessário usar um respirador. Não transporte enquanto pinta.
4. Inspeccione os cabos e as mangueiras da ferramenta periodicamente e, se estiverem danificados, leve-os a reparar no centro de assistência autorizada da sua localidade. Deve saber sempre onde se encontra o cabo. Reduz assim os riscos de choque eléctrico.
5. Nunca use um adaptador eléctrico com esta tomada de terra.
6. Verifique se existem peças danificadas. Antes de qualquer outro uso da estação de ar ou ferramenta de ar, uma protecção ou qualquer outra peça que esteja danificada deve ser cuidadosamente verificada para determinar que irá funcionar adequadamente e que executa a função a que se destina.
7. Conírme o alinhamento das peças móveis, a união das peças móveis, a ruptura de peças, montagem e quaisquer outras condições que possam afectar o funcionamento. Um protector da lâmina ou qualquer outra peça danificada deve ser reparado ou substituído por um Centro de Serviço Autorizado Ryobi. Reduz assim os riscos de choque eléctrico, de incêndio ou de ferimentos graves.
8. Assegure-se de que o cabo extensível está em boas condições. Quando utilizar um cabo extensível, assegure-se de que usa um suficientemente resistente para transportar a corrente que o seu produto possa atrair. Uma sonda de fios com pelo menos 1 mm ^2 é recomendada para uma extensão eléctrica de 7,6 m ou menos de comprimento. Não se recomenda a utilização de um cabo superior a 15 m. Em caso de dúvida, utilize o seguinte calibre mais pesado. Quanto menor for o número de calibre, mais pesado será o cabo. Uma extensão eléctrica inadequada provocará um declínio de tensão e resultará em sobreaquecimento e na perda de corrente.

PortuguêPortuguê

1. Este equipamento incorpora peças, como interruptores de ruptura, recipientes, e similares que tendem a produzir arcos ou falscas e, deste modo, se se localiza numa garagem, deverá ser um lugar ou recinto previsto para este efelto, ou deveria estar a 460 mm ou mais acima do chão.
2. Nunca guarde a ferramenta quando estiver ligada ao ar. Armazenar a ferramenta com o fluxo de ar ligado pode dar lugar a um incêndio inesperado e eventuais lesões graves.
3. Proteja os seus pulmões. Use uma protecção facial ou uma máscara anti-poeiras se o trabalho provocar poeiras. Reduz assim os riscos de ferimentos graves.
4. Não opere as mangueiras enroladas de ar acima da pressão nominal. Reduz assim os riscos de ferimentos graves.
5. Se o cabo de alimentação estiver danificado, deverá ser substituído unicamente pelo fabricante ou por um centro de serviço autorizado para evitar riscos.
6. Guarde estas instruções. Consulte as instruções de forma frequente e utilize-as para instruir outras pessoas que possam utilizar esta ferramenta. Se emprestar esta ferramenta, asseguro-se de que o novo utilizador recebe também estas instruções.
7. Utilize a ferramenta em frente ao painel de controlo.
8. Quando a máquina está em funcionamento, muitas peças podem fazer que esta adquira uma temperatura alta. Use o equipamento necessário de protecção pessoal, como luvas, para evitar lesões derivadas de uma temperatura alta.
   Capacidade do tanque 2 L
   de ar
   Fornecimento de ar 40 L/min
   Pressão de ar 6.9 bar máx.
   Manómetro do depósito 40 mm diameter
   Manómetro regulador 40 mm diameter
   Peso líquido 6.5 kg
   Ambiente de trabalho +5-40 °C
   Humidade < 50 %
   Altitude ≤ 1000 m
   Ambiente de
   armazenagem -25\~+55 °C
   Corrente nominal 10 A
   Velocidade do motor 4600 rpm.

ESPECIFICAÇÕES

CONHEÇA A SUA ESTAÇÃO DE AR

Ver figura 1.

O uso seguro deste produto requer uma compreensão da informação sobre o produto e deste manual de funcionamento, bem como um conhecimento do trabalho que vai realizar. Antes de utilizar a sua lixadeira, familiarize-se com todas as suas funcionalidades e especificidades no plano da segurança.

Pega de transporte

A estação de ar tem uma asa para facilitar o transporte.

Válvula de drenagem

A válvula de drenagem do tanque serve para drenar a condensação e ajudar a prevenir a corrosão do tanque.

Bomba sem aceite

A bomba sem óleo reduz a necessidade de manutenção.

Botão do regulador de pressão

Utilize o botão regulador de pressão para ajustar a quantidade de ar que é emitida através da mangueira. Ao pulsar o botão irá bloqueá-lo no lugar. Isto evita o movimento do botão causado pela vibração durante o uso.

Acoplador rápido

A estação de ar tem um acoplador de ligação rápida de 6.4 mm localizado na parte lateral da unidade.

Manómetro regulador

A pressão actual dos tubos apresenta-se no manómetro regulador. Esta pressão pode-se ajustar girando o botão do regulador de pressão.

A válvula de segurança foi concebida para libertar ar automaticamente se a pressão do depósito exceder o nível máximo fixado.

O manómetro do depósito indica a pressão do ar que há no depósito.

Armazenamento vertical

O compressor de ar foi concebido para ser armazenado em segurança na posição horizontal ou vertical.

OPERAÇÃO

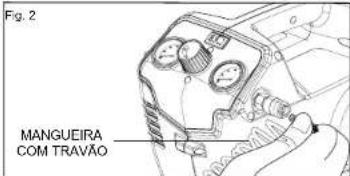

CONECTAR A MANGUEIRA DE AR AO COMPRESSOR

1. Com a sua mão esquerda, empurre o conector rápido na direção da estrutura do compressor.

2. Instale firmemente a parte do conector rápido macho da mangueira de ar no conector rápido fêmea e liberte o conector rápido fêmea ao bloquear a mangueira no lugar.

Fig. 2

NOTA: Ao conectar ou desconectar a mangueira de ar, remova o ar do tanque.

OPERAÇÃO

BATERIA (vendida separadamente)

IMPORTANTE! A bateria não está carregada quando é comprada. Antes de utilizar o compressor de ar pela primeira vez, coloque a bateria no carregador de bateria e deixe carregar. Certifique-se que lê todas as precauções de segurança e siga as instruções na secção Carregador de bateria. (vendido separadamente)

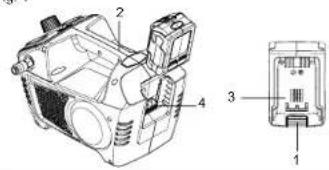

Para instalar (ver Figura 2).

1. Alinhe a lingueta (3) da bateria com a cavidade (4) na estrutura do compressor de ar. (vendida separadamente)
2. Segure com firmeza no compressor de ar (2).
3. Empurre a bateria na direção da pega até que a trava se bloqueie no lugar. (vendido separadamente)
4. Não utilize força ao inserir a bateria. Deve deslizar para a posição e fazer "clique". (vendida separadamente)

Para remover (ver Figura 2).

1. Empurre o botão da trava (1) da bateria para baixo e segure. (vendida separadamente)
2. Segure com fimeza no compressor de ar (2) e puxe a bateria para fora da estrutura. (vendida separadamente)

Nota: A bateria encaixa perfeitamente na pega para prevenir um desalojamento acidental. Pode precisar de um forte puxão para a remover. (vendida separadamente)

Fig. 4

AMISO

• Substitua a bateria ou o carregador de imediato caso o revestimento da bateria ou o cabo do carregador se danifiquem. (vendida separadamente)
• Verifique se o interruptor se encontra na posição OFF antes de inserir ou retirar a baleria. (vendida separadamente)
• Verifique se a bateria foi removida e se o interruptor está na posição OFF antes de inspecionar, ajustar ou realizar uma manutenção em qualquer parte do soprador.
• Leia, compreenda e siga as instruções que constam na secção intitulada o Procedimento de Carregamento.

ARRANQUE

1. Antes de cada arranque, certifique-se de que o interruptor se encontra na posição OFF

2. Coloque o compressor de ar sobre uma superficie plana e nivelada.

3. Liberte a pressão do sistema. Drene a humidade do tanque de ar abrindo lentamente a válvula de drenagem do tanque de ar rodando-a no sentido dos ponteiros do relógio. Assim que toda a humidade tenha sido drenada, feche o encaixe com firmeza.

NOTA: O tanque do ar não irá pressurizar enquanto a válvula de drenagem estiver aberta.

1. Rode o manipulo regulador de pressão totalmente no sentido contrário ao dos ponteiros do relógio para fechar o fluxo de ar da porta de saída de ar.

2. Conecte a mangueira de ar e os acessórios.

AYISO

Demasiada pressão de ar representa um risco de explosão. Verifique a classificação de pressão máxima do fabricante para ferramentas de ar e acessórios. A pressão de saída do regulador nunca pode exceder a classificação de pressão máxima.

PortuguêPortuguê

1. Insira a bateria no compressor de ar firmemente. (vendida separadamente)

2. Ligue o compressor para ON movendo o interruptor para a posição AUTO/ON e deixe que a pressão do tanque se acumulo. Assim que a pressão do ar tenha alcançado a pressão máxima predefinida (pressão "limite"), o aparelho desligar-se-á automaticamente.

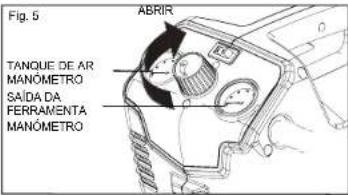

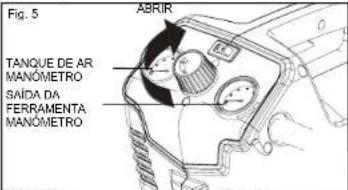

3. Rode lentamente o manipulo regulador de pressão no sentido dos ponteiros do relôgio para abrir o fluxo de ar da porta de saída de ar até que a pressão de saída desejada seja alcançada.

Fig. 5 ABRIR TANQUE DE AR MANÔMETRO SAÍDA DA FERRAMENTA MANÔMETRO

NOTA: O compressor de ar será reiniciado automaticamente quando a pressão no tanque de ar cair abaixo da pressão mínima predefinida (pressão "inicial").

PERIGO

Não desmonte a válvula de verificação, as válvulas de drenagem do tanque ou a válvula de alívio de segurança com ar no tanque – sangre o tanque. A não despressurização do tanque pode provocar uma explosão e/ou lesões físicas graves.

AVISO

Não permita que a familiaridade com as ferramentas o deixem descuidado. Nunca se esqueça que basta um segundo de falta de atenção para se ferir gravemente.

AVISO

Use sempre protecção para os olhos com escudos laterais. A falta de cumprimento desta instrução pode ocasionar a projecção de corpos estranhos para os olhos e outras eventuais lesões graves.

AVISO

Este equipamento incorpora peças, como interruptores de ruptura, recipientes, e similares que tendem a produzir arcos ou faiscas e, deste modo, se se localiza numa garagem, deverá ser um lugar ou recinto previsto para este eleito, ou deveria estar a 460 mm ou mais acima do chão.

AVISO

Não coloque qualquer ferramenta na extremidade aberta da mangureira até o arranque ter sido completado. A colocação prematura de uma ferramenta pode fazer a máquina amancar provocando lesões graves.

CAUTELA

Não utilize num ambiente com pó ou contaminado de outro modo. Utilizar a estação de ar neste tipo de ambiente pode causar danos na unidade.

APLICAÇÕES

As estações de ar são utilizadas com uma variedade de aplicações de sistema de ar. As mangueiras, conectores, ferramentas de ar e acessórios devem ser compatíveis com as capacidades da estação de ar.

Deve utilizar este produto para os fins indicados a seguir:

- funciona com algumas ferramentas pneumáticas - funciona com acessórios de ar como injectores de ar e injectores - funciona com pintura acionadas por ar para pulverizar produtos

AUTO/APAGAR

Ver figura 7

Gire o interruptor de acender para a posição de automático (I) para fornecer energia à estação. gire o interruptor de acender até à posição de desligar (O).

NOTA: Quando a estação se encontra na posição auto (I), a estação de ar automaticamente acender-se-à de novo quando a pressão do depósito de ar cair abaixo do limite de pressão pré-estabelecido. Também se apagará de novo quando a pressão máxima for alcançada.

RESTABELECIMENTO DA ESTAÇÃO DE AR

Quando a amperagem da estação de ar excede a amperagem especificada, a estação de ar será apagada automaticamente.

1. Desligue a estação de ar.

2. Deixar que a unidade arrefeça e para restabelecer o gatilho.

NOTA: Se o protector de sobrecarga se activar, deve deixar que o motor arrefeça durante 30 minutos.

1. Ligue a estação de ar.

AVISO

Nunca exceda a pressão nominal da ferramenta acima do recomendado pelo fabricante. Quando se utiliza esta estação de ar como um dispositivo de enchimento, siga sempre as directrizes de enchimento máximo indicadas pelo fabricante do elemento que se enche.

AVISO

Verifique sempre se o interruptor está na posição de desligado (O) e se o regulador de pressão tem uma leitura de zero bar antes de trocar ferramentas de ar ou de desligar a manguoira da tomada de ar. A não despressurização do tanque pode provocar uma explosão e/ou lesões físicas graves.

LIGUE/DESLIGUE AS MANGUEIRAS À ESTAÇÃO DE AR

Ver figura 7 - 9.

Ao ligar uma pistola de pregos de ar pneumática ou qualquer outra ferramenta pneumática, continue sempre o processo de acendimento recomendado pelo fabricante. Ao ligar ou desligar uma manqueira da estação de ar, faça sempre o seguinte.

1. Assegure-se que o interruptor auto/off está na posição desligado (off) (O).
2. Confirme que a tomada de pressão está em zero bar fazendo rodar completamente o botão do regulador para a esquerda de modo a reduzir totalmente a pressão de ar na tomada.
   NOTA: Ao girar o botão em sentido horário
   aumentase a pressão do ar à saída. Girando para a esquerda reduz-se a pressão de ar à saída.
3. Prenda a mangueira de ar enrolada ao acoplador na parte lateral da estação de ar.
4. Ligue o interruptor de alimentação na posição auto (I).
5. Deixe que a unidade atinja a pressão máxima conforme indicado no manómetro do tanque de pressão.
6. Ajuste o regulador à pressão desejada girando o botão do regulador de pressão. A pressão do regulador

aparecerá no indicador marcado como de saída Para desligar uma mangueira de ar em espiral:
1. Confirme se a tomada de pressão está em zero bar.
2. Ao desligar uma mangueira de um acoplador rápido
de, fixe sempre firmemente o extremo da mangueira.
3. Puxe para trás da mangueira do acoplador rápido de.
4. Agarrando-o firmemente, extraia o acessório de
ligação rápida que está ligado ao acoplador rápido.
5. Colocar ou retirar ferramentas pneumáticas da estação de ar.

NOTA: Cada ferramenta é diferente. Consulte as instruções do fabricante antes de utilizar uma ferramenta em posição sentada.

AMISO

Risco de explosão. Não ajuste o regulador de modo a provocar uma pressão de saída superior à pressão máxima marcada no acessório e/ou no artigo a ser insuflado. Nunca use uma pressão superior a 9.3 bar. O desrespeito por isto pode provocar lesões físicas graves.

AMISO

As ferramentas eléctricas podem requerer maior consumo de ar do que aquele que esta estação de ar é capaz de produzir. Verifique a ferramenta manualmente para evitar danos na ferramenta ou o risco de lesões físicas.

1. Ligue as mangueiras à estação de ar.
2. Controle o nível do fluxo de ar com o botão do regulador de pressão.
   NOTA: Use sempre o nível mínimo de pressão necessário para a sua ferramenta. A utilização de uma pressão superior À necessária irá drenar o ar do tanque mais rapidamente e fará com que a unidade repita o ciclo com maior frequência.
3. Quando tenha terminado, drene sempre o depósito.

DRENE O TANQUE

1. Para ajudar a prevenir a corrosão do depósito e eliminar a humidade do ar utilizado, o depósito de ar da estação deve ser drenado diariamente.
2. Apague a estação de ar
3. Puxe o anel da válvula de segurança para libertar pressão até que o manómetro indique menos de 1,4 bar.

PortuguêPortuguê

1. Solte o anel.
2. Gire as válvulas de drenagem para a esquerda para abrir.
3. Incline o depósito para drenar a humidade num recipiente adequado. NOTA: O condensado é um material poluente e deve ser eliminado em conformidade com os regulamentos locais.
4. Se a válvula de drenagem estiver obstruida, liberte toda a pressão de ar, extraia-a, limpe a válvula e, em seguida, volte a colocá-la.

AVISO

Desligado a estação de ar e liberte todo o ar do depósito antes de realizar tarefas de serviço. A não despressurização do tanque antes de tentar remover a válvula pode provocar lesões físicas graves.

1. Gire a válvula de drenagem para a direita até que esteja bem fechada.

VERIFIQUE A VÁLVULA DE SEGURANÇA

PERIGO

Não tente adulterar a válvula de segurança. Qualquer peça solta neste aparelho pode ser arremessado contra si. O desrespeito disto pode provocar morte ou lesões físicas graves.

A válvula de segurança libertará ar automaticamente se a pressão do depósito de ar excede o nível máximo fixado. A válvula deve ser verificada antes de cada dia de uso, puxando o anel de forma manual.

1. Acenda a estação de ar e deixe que o depósito se encha. A estação apaga-se quando a pressão alcance o nível máximo fixado.
2. Desligue a estação de ar.
3. Puxe o anel da válvula de segurança para libertar o ar de três a cinco segundos para permitir que o ar pressurizado saia. Solte o anel. A válvula de escape de segurança deverá restabelecer e manter a pressão antes de que todo o ar comprimido saia a partir do depósito/recipiente a pressão.
4. Qualquer perda de ar contínua após a realização dos passos supra indica um problema com a válvula de segurança. Interrompa a utilização e procure assistência antes de continuar a usar a estação de ar.

AYISO

Se houver fuga de ar após a libertação do anel ou se a válvula estiver encravada e não poder ser accionada pelo anel, não use a estação de ar até à substituição da válvula de segurança. O uso da estação de ar nestas condições poderia resultar em lesões graves.

AVISO

Ao realizar serviços de manutenção, use apenas peças de substituição idênticas. O uso de quaisquer outras peças pode criar perigo ou causar danos ao aparelho.

AVISO

Use sempre protecção para os olhos durante as operações de manutenção. Caso a operação seja poeirenta, use também uma máscara contra o pó.

AYISO

Liberte sempre toda a pressão, deixe a unidade arrefecer ao toque antes de limpar ou proceder a reparações na estação de ar.

MANUTENÇÃO GERAL

Evite usar solventes ao limpar as peças de plástico. A maioria dos plásticos são susceptíveis a danos de vários tipos de solvente comerciais e podem ser danifi cados pela sua utilização. Use panos limpos para remover a sujidade, a poeira, o óleo, a gordura, etc.

Qualquer perda de ar continua após a realização dos passos supra indica um problema com a válvula de segurança. Interompa a utilização e procure assistência antes de continuar a usar a estação do ar. Se houver fuga de ar após a libertação do anel ou se a válvula estiver encravada e não poder ser actionada pelo anel, não use a estação de ar até à substituição da válvula de segurança. O uso da estação de ar nestas condições poderia resultar em lesões graves.

AVISO

Os elementos de plástico nunca devem entrar em contacto com líquido de travões, gasolina, produtos à base de petróleo, óleos penetrantes, etc. Os químicos podem danificar, enfraquecer ou destruir o plástico, o que pode resultar em lesÕes físicas graves. As ferramentas eléctricas utilizadas em equipamentos de filura de vidro, placas de gesso, painéis de revestimento têm tendência a desgastarem-se mais rapidamente e a apresentar falhas prematuras. As aparas e a serradura provenientes destos materiais são com efeito muito abrasivas para as peças das ferramentas eléctricas como por exemplo as engrenagens, as escovas, os interruptores, etc.

Por conseguinte, não é recomendado a utilização deste produto para trabalho alargado sobre estes tipos de materiais. Contudo, caso trabalhe com qualquer um destes materiais, é extremamente importante que limpe o produto com ar comprimido.

LUBRIFICAÇÃO

Todos os rolamentos deste produto estão lubrificados com uma quantidade suficiente de lubrificante de elevado nível, de acordo com a duração de vida da unidade em condições normais de funcionamento. Por conseguinte, não requer nenhuma lubrificação suplementar.

PROTECÇÃO DO AMBIENTE

Recicle os materiais em vez de pô-los directamente no lixo doméstico. Para proteger o ambiente, a ferramenta, os acessórios e as embalagens devem ser selecionados.

SÍMBOLOS

SIMBOLOS
	Alerta de Segurança
	Conformidade CE
	Por favor, leia atentamente as instruções antes de acender o produto.
	Use protecção para os ouvidos
	Use sempre protecção para os olhos.
	Use sempre protecção para os olhos.
	Risco de lesões. Não diriga o fluxo de ar para o corpo. Não utilize o ar comprimido para respirar. Não transporte enquanto printa.
	Risco de fogo ou explosão.
	Risco de explosão.
	Para reduzir o risco de choque eléctrico, não exponha o dispositivo à chuva. Guarde em espaços intendres.
	Risco de descargas eléctricas. Tensão perigosa.
	Superfície quente: Risco de queimaduras, não tocart!
	Acender de forma remota: A unidade ó accionada por controlo remoto e pode começar a funcionar sem aviso prévio.
	Os aparelhos eletrnicos antigos nao devem ser eliminados juntamente com o livro doméstico. Recicle onde existem instalações para o efetto. Verifique com as suas Autoridades Locais ou revendedor para obler informações sobre reciclagam.

SuomiSuomi

KUVAUS

1. LÄHTÄPAINEEN SÄÄTÖNUPPI
2. YLIPAINEVENTTILI
3. ILMASÄILIÖN PAINEMITTARI
4. TYÖKALUN LÄHTÖPAINEMITTARI
5. NAARASPUOLINEN PIKALIITIN
6. AUTOMAATTINEN ON/OFF-KYTKIN
7. 24V LIHIUMIONIAKKU (myydään erikseen)
8. ILMASÄILIÖ
9. ILMASÄILIÖN TYHJENNYSVENTTIILI
10. LATURI (myydään erikseen)

A válvula de drenagem do tanque serve para drenar a condensação e ajudar a prevenir a corrosão do tanque

Pompa bezolejowa

O compressor de ar foi concebido para ser armazenado em segurança na posição horizontal ou vertical.

OBSŁUGA

CONECTAR A MANGUEIRA DE AR AO COMPRESSOR

1. Com a sua mão esquerda, empurre o conector rápido na direção da estrutura do compressor.
2. Instale firmemente a parte do conector rápido macho da mangueira de ar no conector rápido fêmea e liberte o conector rápido fêmea ao bloquear a mangueira no lugar

Fig. 2 MANGUEIRA COM TRAVÃO

NOTA: Ao conectar ou desconectar a manguelra de ar, remova o ar do tanque.

OBSŁUGA

BATERIA (vendida separadamente)

IMPORTANTE! A bateria não está carregada quando é comprada. Antes de utilizar o compressor de ar pela primeira vez, coloque a bateria no carregador de bateria e deixe carregar. Certifique-se que lê todas as precauções de segurança e siga as instruções na secção Carregador de bateria. (vendido separadamente)

Para instalar (ver Figura 2).

1. Alinhe a lingueta (3) da bateria com a cavidade (4) na estrutura do compressor de ar. (vendida separadamente)
2. Seguro com firmeza no compressor de ar (2).
3. Empurre a bateria na direção da pega até que a trava se bloqueie no lugar. (vendido separadamente)
4. Não utilize força ao inserir a bateria. Deve deslizar para a posição e fazer "clique". (vendida separadamente)

Para remover (ver Figura 2).

1. Empurre o botão da trava (1) da bateria para baixo e segure. (vendida separadamente)
2. Segure com firmeza no compressor de ar (2) e puxe a bateria para fora da estrutura. (vendida separadamente)

Nota: A bateria encaixa perfeitamente na pega

para prevenir um desalojamento acidental. Pode precisar de um forte puxão para a remover. (vendida separadamente)

Fig. 4

• Substitua a bateria ou o carregador de imediato caso o revestimento da bateria ou o cabo do carregador se danifiquem. (vendida separadamente)
• Verifique se o interruptor se encontra na posição OFF antes de inserir ou retirar a bateria. (vendida separadamente)
• Verifique se a bateria foi removida e se o interruptor está na posição OFF antes de inspecionar, ajustar ou realizar uma manutenção em qualquer parte do soprador.
• Leia, compreenda e siga as instruções que constam na secção intitulada o Procedimento de Carregamento.

ARRANQUE

1. Antes de cada arranque, certifique-se de que o interruptor se encontra na posição OFF

2. Coloque o compressor de ar sobre uma superfície plana e nivelada.

3. Liberte a pressão do sistema. Drene a humidade do tanque de ar abrindo lentamente a válvula de drenagem do tanque de ar rodando-a no sentido dos ponteiros do relógio. Assim que toda a humidade tenha sido drenada, feche o encaixe com firmeza.

NOTA: O tanque do ar não irá pressurizar enquanto a válvula de drenagem estiver aberta.

1. Rode o manipulo regulador de pressão totalmente no sentido contrário ao dos ponteiros do relógio para fechar o fluxo de ar da porta de saída de ar.
2. Conecte a mangueira de ar e os acessórios.

OSTRZEŻENIE

Demasiada pressão de ar representa um risco de explosão. Verifique a classificação de pressão máxima do fabricante para ferramentas de ar e acessórios. A pressão de saída do regulador nunca pode exceder a classificação de pressão máxima.

1. Insira a bateria no compressor de ar firmemente. (vendida separadamente)

2. Ligue o compressor para ON movendo o interruptor para a posição AUTO/ON e deixe que a pressão do tanque se acumule. Assim que a pressão do ar tenha alcançado a pressão máxima predefinida (pressão "limite"), o aparelho desligar-se-á automaticamente.

3. Rode lentamente o manipulo regulador de pressão no sentido dos ponteiros do relógio para abrir o fluxo de ar da porta de saída de ar até que a pressão de saída desejada seja alcançada.

Fig. 5 ABRIR TANQUE DE AR MANOMETRO SAÍDA DA FERRAMENTA MANOMETRO

NOTA: O compressor de ar será reiniciado

automaticamente quando a pressão no tanque de ar cair abaixo da pressão mínima predefinida (pressão "Inicial").

NEBEZPIECZEŃSTWO
