KÄYTTÖOHJE Mobilpack 2 Aerotec

Lue ja ymmärrä laitteen kyltit ja käyttöohjeet. Laiminlyönnin seurauksena voi olla kuolema tai vakava loukkaantuminen.

Säilytä nämä ohjeet.

1. TYÖALUEEN TURVALLISUUS

a. Pidä työalue siistinä ja valoisana. Sotkuiset alueet ja pöydät voivat aiheuttaa onnettomuuden. Lattian ei saa olla liukas vahasta tai pölystä.
b. Älä käytä sähkötyökalua räjähdysalttilissa paikoissa, kuten helposti syttyvien nesteiden tai kaasujen tai pölyn läheisyydessä. Sähkötyökalut kipinöivät, mikä saattaa sytyttää pölyn tai höyryt.
c. Pidä sivulliset, lapset ja vierailijat etäällä työkalujen käytön aikana.
d. Sähkötyökalut kipinöivät, mikä saattaa sytyttää pölyn tai höyryt. Pidä sivulliset, lapset ja vierailijat etäällä työkalujen käytön aikana. Häiriöt voivat saada koneen nistäytymään hallinnasla.
e. Käytä paineilmalaitetta avoimessa tilassa vähintään 600 mm päässä seinistä ja esineistä, jotka voisivat estää raittiin ilman virtaamisen tuuletusaukkoihin.
2. SÄHKÖTURVALLISUUS
a. Älä kosketa maadoitettuihin pintoihin, kuten putkiin, lämpöpattereihin, helloihin tai jääkaappeihin. Jos ruumiisi on maadoitettu, sähköiskun vaara on suurempi.
b. Älä altista sähkötyökalua sateelle tai kosteudelle. Sähkötyökaluun joutunut vesi kasvattaa sähköiskun vaaraa.

c. Älä käsiltele johtoa väärin. Älä koskaan kanna laitetta johdosta tai irrota pistoketta vetämällä johdosta. Älä päästä johtoa koskettamaan kuumuuden lähteite, öljyä, teräviä reunoja tai liikkuvia osia. Vaihda vioittunut johto välittömästi. Violittunut johto lisää sähköiskun vaaraa.
d. Kun käytät sähkötyökalua ulkona, käytä ulkokäyttöön tarkoitettua jatkojohtoa, jossa on merkintä "W-A" lai "W". Nämä johdot on luokiteltu ulkokäyttöön, ja ne pienentävät sähköiskun vaaraa.
3. KÄYTTÄJÄN TURVALLISUUS
a. Käytä suojalaitteita. Käytä aina suojalaseja. Pölynaamaria, luistamattomia suojakenkiä, kypärää ja kuulosuojaimia on käytettävä olosuhteiden pilin vaatiessa.
b. Käytä aina sivulta suojaavia suojalaseja sekä kuulosuojaimia. Tämän ohjeen laiminlyönti voi aiheuttaa roskien sinkoutumista silmiin ja muita mahdollisesti vakavia vammoja.
c. Työnantajan ja/tai käyttäjan on varmistettava, että käytetään asianmukaisia suojalaseja.
d. Suosittelemme, että silmälasien tai tavallisten sivulta suojattujen suojalasien pääällä käytetään laajaa suojanaamaria, joka suojaa lentäviltä kappaleilta sekä edestä että sivuilta.
e. Tarkista käytettävien lisälaitteiden yhteensopivuus.
f. Lue ja ymmärrä lisälaitteiden ja paineilmatyökalujen käyttöohjeet ennen niiden käyttöä.
g. Joissain ympäristöissä vaaditaan ylimääräistä suojausta. Työalueella voi esimerikkisi altistua melutasolle, joka voi aiheuttaa kuulovamman. Työnantajan ja käyttäjan on varmistettava, että käytettävissä on tarpeelliset kuulosuojalmet ja että käyttäjä ja muut työalueella ovelat käyttävät niitä. Joissain ympäristöissä on käytettävä pääsuojainta.
h. Ole valpas, katso mitä teet ja käytä maalaisjärkeä laitetta käyttäessäsi. Älä käytä laitetta väsyneenä tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Tarkkaamattomuus sähkötyökalua käytettäessä saattaa johtaa vakavaan loukkaantumiseen.
i. Pukeudu asianmukaisesti. Älä käytä väljiä vaatteita tai koruja. Sido pitkät hiukset, Pidä hiukset, vaatteet ja käsineet etäällä liikkuvista

osista. Löysät vaatteet, korut ja pitkät hiukset saattavat tarttua liikkuvilin osilin.

j. Älä kurkota liian kauas. Säilytä aina kunnollinen jalansija ja tasapaino. Säilytä aina kunnollinen jalansija ja tasapaino, jotta pystyt käsittelemään laitetta odottamattomissa tilanteissa.
k. Älä käytä laitetta tikkaiilla tai muulla epävakaalla pinnalla. Tukeva jalansija kiinteällä pinnalla auttaa hallitsemaan laitetta paremmin odottamattomissa tilanteissa.
4. LAITTEEN KÄYTTÖ JA HOITO
a. Älä yritä järjestelmän minkään komponentin paineluokitusta.
b. Suojaa putket ja ilmaletkut vaurioilta ja rei'iltä. Pidä letku ja virtajohto erillään terävistä esineistä kemiallisista vuodoista, öljystä, liuottimista ja märistä lattioista.
c. Tarkista letkut heikkojen ja kuluneiden liitosten varalta ennen jokaista käyttöä ja varmista, että kaikki liitokset ovat tukevia. Älä käytä, jos laitteistossa on vika.
d. Hanki uusi letku tai pyydä valtuutettua huoltoa tarkistamaan tai korjaamaan se.
e. Vapauta järjestelmän paine hitaasti. Pöly ja roskat yoivat olla haitallisia.
f. Säilytä käyttämättömiä työkaluja lasten ja kouluttamattomien henkilöiden ulottumattomissa. Laitteet ovat vaarall kouluttamattomien käyttäjien käsissä.
g. Huolla laite huolella. Noudata huolto-ohjeita. Asianmukaisesti huollettuja laitteita on helpompi hallita.

h. Tarkista, että liikkuvat osat on kohdistettu oikein ja että ne liikkuvat kunnolla, että osia ei ole rikkoutunut ja että mikään muu seikka ei haittaa laitteen toimintaa. Jos laite on vioittunut, vie se huoltoon e nnen sen käyttöä.

i. Monet onnettomuudet johtuvat huonosti huolletuista tuotteista.
j. Älä koskaan osoita työkalua itseäsi tai muita kohden.
k. Pidä paineilmalaitteen ulkopinta kuivana ja puhtaana liasta, öljystä ja rasvasta. Käytä puhdistukseen aina puhdasta riepua. Älä puhdista yksikköä koskaan jarrunestaellä, bensiinillä, öljypohjaisilla tuotteilla eikä vahvoilla liuottimilla. Tämän säännön noudattaminen pienentää kotelon muovin rappeutumisen vaaraa.
5. HUOLTO
a. Ainoastaan pätevä huoltohenkilöstö saa huoltaa laitetta. Siitä, että epäpätevä henkilö huoltaa laitetta, saattaa aiheutua loukkaantumisvaara.

b. Irrota virtalähde, vapauta säiliön paina avaamalla tyhjennysventtili ja anna veden tyhjentyä ja kompressorin jäähtyä viileäksi ennen huoltoa. Käännä paineensäätönuppi koko matkan vastapäivään kompressorin sammuttamisen jälkeen.

c. Huollossa tulee käyttää ainoastaan identtisiä varaosia. Noudata käsikirjan Huolto-luvun ohjeita. Luvattomien osien käyttö ja huolto-ohjeiden laiminlyönti voi aiheuttaa loukkaantumisen vaaran

ERITYISET TURVALLISUUUSSÄÄNNÖT

1. Tunne paineilmalaite. Lue käyttöohjeet huolella. Opi tuotteen käyttötarkoitukset ja rajoitukset sekä siihen liittyvät mahdolliset vaarat. Vähennät sähköisku-, tulipalo- ja loukkaantumisvaaraa.
2. Tyhjennä säiliö kosteudesta kunkin päivän päätteeksi. Jos yksikköä ei tulla käyttämään helkeen, tyhjennysventtiili on parasta jättää auki, kunnes sitä käytetään taas. Näin kosteus pääsee täysin poistumaan, ja tämä estää säiliön sisäosia ruostumasta.
3. Tulipalo- ja rähähdysvaara. Älä ruiskuta tulenarkoja nesteitä suljetussa tilassa. Ruiskutusalueen on oltava hyvin tuulettu. Älä tupakoi ruiskuttamisen aikana tai ruiskuta alueelle, missä on kipinõitä tai liekkajä. Pidä paineilmalaitteet mahdollisimman kaukana ruiskutusalueesta, vähintään 4,6 m ruiskutusalueesta ja kaikista räijähdysaltiista huuruista.
4. Halkeamisvaara. Älä säädä säädintä siten, että lähtöpaine ylittää lisälaitteeseen ja/tai täytettävään kohteeseen merkityn maksimipaineen. Älä koskaan käytä yli 9,3 bar painetta.
5. Tarkista ilmanpaine säännöllisesti
   ilmanpainemittarista täyttöä suorittaessasi
6. Kone on kytkettävä sähköpiiriä suojaavaan laitteeseen (sulakkeeseen tai katkaisimeen). Suojalaitteen on oltava säädetty 20 A virralle, ja käyttäjan on testattava säädöksen EN 60204-1:2006 kohdan 18.2.2 mukaisesti, että suojalaite sopii kyseiseen käyttöön.
7. Jotta sähköiskun vaara vähenisi, älä altista konetta sateelle (vedelle) tai pöylle; säilytä sitä sisätiloissa.
8. Tarkista säiliö vuosittain ruosteen, pintahuokosten ja muiden epätäydellisyyksien varalta, jotka voisivat tehdä siitä vaarallisen. Älä koskaan hitsaa ilmasäiliötä tai poraa siihen reikiä.

SuomiSuomi

1. Tarkista, että letkussa ei ole tukoksia eikä se ole sotkussa. Sotkeutuneet ja takkuiset letkut voivat saada käyttäjän menettämään tasapainon tai jalansijan ja voivat vioittua.
2. Käytä paineilmalaitetta ainoastaan sille suunniteltuun tarkoitukseen. Älä muuta tai muokkaa yksikköä sen alkuperäisestä rakenteesta tai toiminnosta.
3. Pidä aina mielessä, että tämän laitteen väärinkäyttö ja virheellinen käsittely voi aiheuttaa loukkaantumisen itsellesi tai muille.
4. Älä koskaan astu työistuimelle tai seiso sen päällä. Vähennät vakavia ruumiinvammavaaroja.
5. Älä koskaan jätä laitetta ilman valvontaa, kun siihen on kytketty ilmaletkukela.
6. Älä käytä tätä laitetta, jos siinä ei ole luettavaa varoituskyltiä.
7. Älä jatka ilmaa vuotavan tai viallisen laitteen tai letkun käyttöä.
8. Irrota aina ilman ja virran lähde ennen säätöjen tekemistä, laitteen huoltoa ja silloin, kun se ei ole käytössä.
9. Älä yritä vetää tai kantaa paineilmalaitetta letkusta.
10. Työkalu saattaa vaatia enemmän ilmaa kuin tämä paineilmalaite pystyy toimittamaan.
11. Noudata aina kaikkia paineilmatyökalun valmistajan suosittelemia turvallisuussääntöjä paineilmalaitteen kaikkien turvallisuussääntöjen lisäksi. Vähennät vakavia ruumilinvammavaaroja
12. Älä koskaan suuntaa paineilmasuihkua ihmisiä tai eläimiä kohden. Varo, ettet puhalla pölyä ja likaa itsesi tai muiden päälle. Tämän säännön noudattaminen pienentää vakavan loukkaantumisen riskiä.
13. Älä ruiskuta kernikaaleja tällä paineilmalaitteella. Myrkyllisten huurujen hengittäminen voi vahingoittaa keuhkojasi. Pölyisissä ympäristöissä tai ruiskumaalattaessa voidaan tarvita hengityslaitetta. Älä kanna maalatessasi.
14. Tarkista laitteen johdot ja letkut säännöllisesti, ja jos ne ovat vioittuneet, korjauta ne lähimmässä valtuutetussa huollossa. Ole aina tietoinen jatkojohdon sijaintipaikasta. Vähennät sähköiskuvaaraa.
15. Älä koskaan käytä tämän maadoitetun pistokkeen kanssa sovitinta.

16. Tarkista vioittuneet osat. Ennen kuin paineilmalaitteen tai -työkalun käyttöä jatketaan, vioittuneiden osien suojat tulee tarkistaa huolella jotta voidaan olla varmoja, että ne toimivat kunnolla ja asianmukaisesti.

17. Tarkista, että liikkuvat osat on kohdistettu oikein ja että ne liikkuvat kunnolla, että osia ei ole nikkoutunut, että osat on asennettu oikein ja että mikään muu seikka ei haittaa koneen toimintaa. Viottunut teränsuojus tai mikä tahansa muu osa on korjaltava tai vaihdeltava valltuutatussa Ryobihuditamossa. Vähennät sähköisku-, tulipalo- ja loukkaantumisvaaraa.

18. Alä yritä puhdistaa tai avata ruiskuikärkeä sormella. Pidä jatkojohto/laite hyvässä kunnossa Kun käytät jatkojohloa, tarkista että se kestää tuottteen kuluttaman virran. Vähintään 1 mm2 paksuutta suositellaan enintään 7,6 m pitkille jatkojohdoille. Yli 15 m pituisia johtoja ei suositella. Jos et ole varma asiasta, käytä seuraavaa suurempaa mittaa. Mitä pienempi paksuusmitta, sitä raskaampi johto. Lihan pieni johto pienentää jännittetä, mikä johtaa tehon vähenemiseen ja ylikuumenemiseen.
19. Tässä laitteessa on osia, kuten pikakytkimiä, liitoksia jne.. joilla on taipumus tuottaa sähkökaarla tai kipinäitä, joten jos laite on autotallissa, sen tulee olla sille tarkoitetussa huoneessa tai kotelossa ja sen on oltava vähintään 460 mm lattian yläpuolella.
20. Alä koskaan varastoi työkalua silloin, kun se on kytketty paineilmaan. Jos työkalu varastoidaan kun siihen on kytketty paineilma, se saattaa laueta odottamatta ja alheuttaa vakavia vammoja.
21. Suojele keuhkojasi. Käytä kasvonsuojusta tai kasvonaamaria, mikäli työstä syntyy pölyä. Vähennät vakavia ruumiinvammavaaroja.
22. Älä käytä ilmaletkukelaa sen nimellispainetta suuremmalla paineella. Vähennät vakavia ruumiinvammavaaroja.
23. Jos virtajohto violttuu, se on vaihdatettava ainoastaan valmistajalla tai valtuutetussa huollossa, jotta vältytään vaaroilta.
    32käytä niitä kouluttaessasi muita laitteen mahdollisia käyttäjia. Jos lainaat laitleen, lainaa mukana myös ohjeet.
24. Käytä konetta ohjauspaneelin edestä.
25. Kun kone käy, monet koneen osat voivat aiheuttaa korkean lämpötilan. Käytä asianmukaisia henkilökohtaisia suojavarusteita, kuten käsineitä, jotta vältyt korkeista lämpötiloista johtuvilta vammoilta.

TEKNISET TIEDOT

Paineilmasälliön tilavuus	2 L
Paineilman toimitus	40 L/min
Ilmanpainae	6.9 bar max
Sälliön painemittari	40 mm diameter
Painemittari	40 mm diameter
Kokonaispaino	6.5 kg
Työympäristö	+5~40 °C
Kosteus	< 50 %
Korkeus	≤ 1000 m
Säilytysympäristö	-25~+55 °C
Nimellisvirta	10 A
Moottorin nopeus	4600 kiem/min.

TUNNE PAINEILMALAITE

Katso kuvaa

Laifteen turvallinen käyttö edellyttää, että käyttäjä ymmärtää sen sekä tämän käyttöoppaan tiedot sekä suoritettavan tehtävän. Perehdy työkalun toimintoihin ja turvallisuutta koskeviin erikoisuuksiin ennen sen käyttöä.

Kantokahva

Kompressorissa on kuljetusta helpottava kantokahva."

Tyhjennysventtiili

Säiliön tyhjennysventtiili on tarkoitettu kondensaation tyhjennykseen, jotta säiliö ei ruostuisi.

Öljytön pumppu

Öljytön pumppu vähentää huoltotarvetta.

Paineensäätönuppl

Säädä letkun kautta virtaavan ilman määrää paineensäätönupilla. Nuppi lukittuu painoilleen sitä painamalla. Tämä estää nuppia liikkumasta käytön aiheuttaman tärinän takia.

Pikaliitin

Paineilmalaitteen kyljessä on 6,4 mm pikaliitin.

Painemittari

Letkun paine esitetään säätimen painemittarissa. Painetta voidaan säätää kääntämällä paineensäätönuppia.

Ylipaineventtiili

Suojaventtiili on suunniteltu siten, että se vapauttaa ilman automaattisesti, jos ilmasäilion paine ylittää ennalta määrätyn maksimiarvon.

Säiliön painemittari

Säiliön painemittari osoittaa säiliössä olevan ilman paineen.

Säilytys pystyasennossa

Kompressori on suunniteltu siten, että se voidaan turvallisesti varastoida vaaka- tai pystysuoraan.

OPERATION

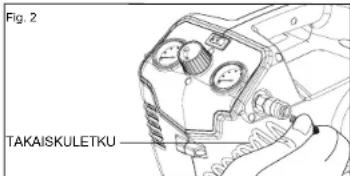

ILMALETKUN KIINNITTÄMINEN KOMPRESSORIIN

1, Työnnä pikaliitintä vasemmalla kädellä kompressorin runkoa kohden.
2, Paina ilmaletkun urosliitin tiukasti paikoilleen naarasliittimeen ja vapauta naarasliitin lukitaksesi letkun paikoilleen.

Fig. 2 TAKAISKULETKU

HUOMAUTUS: Kun liität tai irrotat ilmaletkua, vapauta ilma ensin ilmasällöstä.

OPERATION

AKKU (myydään erikseen)

TÄRKEÄÄ! Akkua ei ole ladattu ostohetkellä. Ennen kuin käytät kompressoria ensimmäistä kertaa, aseta akku akkulaturiin ja lataa se. Muista lukea kaikki varotoirnet ja noudata akkulaturiluvun ohjeita. (myydään erikseen)

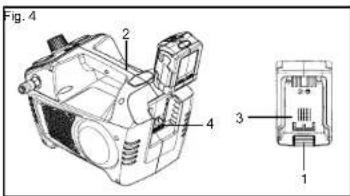

Asentaminen (katso kuva 2.)

1. Kohdista akun kieli (3) kompressorin rungon loveen (4). (myydään erikseen)

2. Ota tiukasti kiinni kompressorista (2).

3. Työnnä akku kahvaan siten, että salpa lukittuu paikoilleen. (myydään erikseen)
4. Älä käytä voimaa asettaessasi akkua paikoilleen. Sen tulisi liukua paikoilleen ja napsahtaa. (myydään erikseen)

Irrottaminen (katso kuva 2.)

1. Paina akun salpapainike (1) alas ja pidä se painettuna. (myydään erikseen)

2. Ota kompressorista (2) tiukasti kiinni ja vedä akku ulos kotelosta. (myydään erikseen)

SuomiSuomi

Huomautus: Akku istuu kahvassa tiukasti, jotta se ei irtoaisi vahingossa. Sen irrottaminen saattaa vaatia voimaa. (myydään erikseen)

Fig. 4 2 4 3 1

VAROITUS

- Vaihda akku tai laturi välittönnästi, jos akun kuori tai laturin johto on vioittunut. (myydään erikseen)

• Tarkista, etä kytkin en OFF-asennossa, ennen kuin asennat tai irrotat akun. (myydään erikseen)

- Tarkista, että akku on imotetru ja että kytkin on OFF-asennossa, ennen kuin tarkistat, säädät tai huollat mitään puhaltimen osia.

•Luc, ymmärrä ja noudata latausta käsittelevän luvun objeita.

KÄYNNISTÄMINEN

1. Varmista aina ennen käynnistystä, että virtakytkin on OFF-asennossa.

2. Sijoita kompressori tasaiselle vaakapinnalle.

3.Vapauta järjestelmän painie. Tyhjennä kosteus ilmasäiliöstä avaaamalla ilmasäiliön tyhjennysventtiili hitaasti kääntämällä sitä myötäpäivään. Kun kosteus on poistettu, sulje huolella.

HUOMAUTUS: Ilmasäilion paine ei kasva tyhjennysventtiilin ollessa auki.

4.Käännä paineensäätönuppi täysin vastapäivään sulkeaksesi lähtöilma-aukon ilmavirtauksen. 5.Kiinnitä ilmaletku ja lisävarusteet.

VAROITUS

Lialinen imanpaine aiheuttaa halkeamisvaaran. Tarkista valmistajan suurin paineluokitus paineimalaitteille ja lisävarusteille. Säätimen lähtöpaineen ei saa koskaan yittää suurinta paineluokitusta.

6.Aseta akku kompressorlin tiukasti. (myydään erikseen) avalaksesi ilmavirran ilman ulostuloaukosta, kunnes toivottu lähtöpaine on saavutettu.

7.Kytke kompressori päällo kytkomällä kylin AUTO/ON-asentoon ja anna paineen kasvaa säiliössä. Kun ilmanpaine saavuttaa ennalta määritetyn maksimipaineen ("katkaisupainen"), se sammuu automaattisesti. 8.Käännä paineensäätönuppia hitaasti myötäpäivän

Fig. 5

ILMASÄILIÖ PAINEMITTARI TYÖKALUN LÄHTÖALKKO PAINEMITTARI

AUKI

HUOMAUTUS: Kompressori käynnistyy automaattlsesti uudelleen, kun ilmasälliön palne laskee ennalta määrätyn minimipaineen alle ("käynnlstyspalne").

VAARA

Älä pura takaiskuventtilia, säiliön tyhjennysventtiileitä tai ilmasäiliön varoventtillä – tyhjennä säilö. Jos säiliöstä ei vapauteta painetta, tuloksena voi olla räjähdys ja/tai vakava loukkaantuminen.

VAROITUS

Älä tule varomattomaksi sen takia, että tunnet laitteen. Muista aina, että hetken kestävä huolimattomuus voi johtaa vakavaan loukkaantumiseen.

VAROITUS

Käytä aina suojalaseja, joissa on sivusuojaimet. Tämän ohjeen laiminlyönti voi aiheuttaa roskien sinkoutumista silmiin ja muita mahdollisesti vakavia vammoja.

VAROITUS

Tässä laitteessa on osia, kulen pikakytkimä, liitoksia jne., joilla on taipumus tuottaa sähkökaaria tai kipinäitä, joten jos laite on autotallissa, sen tuloo olla sille tarkoitetussa huoneessa tai kotelossa ja sen on oltava vähintään 460 mm lattian yläpuolella.

VAROITUS

Älä kylke mitaän laitteita letkun avoimeen päähän ennen käynnistyksen suorittamista. Laitteen ennenaikainen kytkeminen voi aiheuttaa vikakäytön, josta voi aiheutua vakava vamma.

F∅RSIKTIGHET

Älä käytä pölyisessä tai muuten saastuneessa ympäristössä. Paineïmalaitteen käyttäminen tällaisessa ympäristössä voi vioittaa yksikköä.

KÄYTTÖKOHTEET

Paineilmalaitteita käytetään erilaisissa paineilmasovelluksissa. Letkujen, liitosten, paineilmatyökalujen ja lisävarustleiden on vastaltava paineilmalaitteen arvoja.

Tätä tuotetta saa käyttää alla lueteltuihin tarkoituksiin: - joidenkin paineilmaryökalujen käyttö - paineilmavarusteiden, kuten paineilmasuutinten ja täyttölaitteiden, käyttö - käyttää joitain paineilmatoimisia maaliruiskutuolteita

AUTO/OFF-KYTKIN

Käynnistä paineilmalaita kytkemällä virtakytkin automaattisean asentoon (I).

HUOM: Voit sammuttaa paineilmalaitteen kytkemällä virtakytkimen sammutusasentoon (O).

HUOM: Kun painellmalate on automaattisessa asennossa (1), se kytkeytyy automaattisesti takaisin päälle, kun sällön ilmanpaine laskee ennalta määritelyn painerajan alle. Se myös sammuu uudelleen, kun maksimipaine saavutetaan.

PAINEILMALAITTEEN NOLLAAMINEN

Jos paineilmalaitteen jännite ylittää määritetyn

jännitearvon, paineilmalaite sammuu automaattisesti. 1. Kytke paineilmalaite pois päältä.

1. Jotta laite pääsee jäähtymään ja käynnistämään nollauksen. HUOM: Jos ylivirtasuja pannaan käyntlin, moottorin on annettava jäähtyä 30 minuuttia.

2. Kytke paineilmalaite päälle.

VAROITUS

Älä koskaan yilä työkalun valmistajan suosittelemaa nimellispainetta. Kun tätä paineilmalaitetta käytetään läyttöön, noudala aina läyteltävän kohlaen valmistajan ilmoittamia maksimitäyttöohjeita.

VAROITUS

Vamista aina, että kytkin on sammuksissa-asennossa (O) ja säätimen painemittari näyttää nollaa baaria ennen paineilmatyökalujen vaihtamista ja letkun irrottamista lähtõilmaportista. Muutoin seurauksena voi olla vakava loukkaantuminen.

LETKUJEN KYTKEMINEN PAINEILMALAITTEESEEN JA NIIDEN IRROTTAMINEN

Noudata aina valmistajan suosittelemaa käynnistysmenettelyä kytkiessäsi paineilmatoimista naulauskonetta tai muuta paineilmatyökalua. Toimi aina seuraavasti, kun klinnität letkua paineilmalaitteeseen tai irrotat sitä.

1. Varmista, että auto/off-kytkin on sammutusasennossa (O).

2. Varmista, että lähtöpaine on nolla baaria kääntämällä säätimen nuppia vastapäivään, jolloin lähtöportin ilmanpainen tulisi vähetä minimiin. HUOM: Nupin kääntäminen myötäpäivään lisää lähtöilmanpainetta. Vastapäivään kääntäminen vähentää lähtöilmanpainetta.

3. Liitä kelalle rullattu ilmaletku paineilmalaitteen kyljessä olevaan liittimeen.

4. Käännä virtakytkin automaattiseen asentoon (I).

5. Anna yksikön saavuttaa säiliön painemittarin mukaan maksimipaine.

6. Aseta säädin osoittamaan haluamaasi painetta kiertämällä paineensäätönuppia. Säätimen paine ilmoitetaan lähdöksi merkityssä mittarissa.

Paineilmaletkukelan irrottaminen:

1. Varmista, että lähtöpaine on nolla baaria.

2. Kun irrotat letkun pikaliittimestä, pitele aina tiukasti letkun purkupäätä.

3. Vedä pikalittimen vapautusholkia.

4. Vedä pikaliittimeen kytkelly pikaliitoksinen ilmaliitin ulos tiukalla otteella.

5. Paineilmatyökalujen kiinnittäminen paineilmalaitteeseen ja irrottaminen siltä. HUOM: Kukin laite on erilainen. Viittaa valmistajan ohjeisiin ennen laitteen käyttää istualtaan.

SuomiSuomi

VAROITUS

Halkeamisvaara. Älä sääädä säädintä silen, etlä lähtöpaine ylittää lisälaitteeseen ja/tai täytettävään kohteoseen merkityn maksimipainoen. Älä koskaan käytä yli 6.9 bar painetta. Tämän laiminlyönti voi johtaa vakavaan loukkaantumissen.

VAROITUS

Paineilmatoirminen työkalu saattaa vaatia enemmän ilmaa kuin tämä paineilmaite pystyy toimittamaan. Viittaa laitteen käsikirjaan vältyäksesi laitevaurioiden ja henkilövahinkojen vaaralta.

1. Letkujen kytkeminen paineilmalaitteeseen.
2. Säädä ilmavirran määrää paineensäätönupilla. Nupin kääntäminen koko matkan vastapäivään pysäyttää ilmavirran täysin, kuten pikaviitekyltin sammutusosassa esitetään. HUOM: Käytä aina pienin määrä painetta. Tarpe suurempi paine kuluttaa säiliön ilmaa nopeammn saa yksikön kytkeytymään päälle useammin.
3. Tyhjennä aina lopuksi säiliö ja irrota yksikkö pistorasiasta.

SÄILIÖN TYHJENTÄMINEN

1. Jotta säiliö ei pääse ruostumaan ja jotta käytettyyn ilmaan ei sitoudu kosteutta, laitteen ilmasäiliö tulee tyhjentää päivittäin.
2. Sammuta paineilmalaite.
3. Vedä ylipaineventtiilin rengasta ja vapauta painetta 1,4 baariin saakka.
4. Vapauta rengas.
5. Avaa tyhjennysventtiili kiertämällä sitä vastapäivään.
6. Kallista säiliötä siten, että kosteus valuu sopivaan astiaan. HUOM: Kondensaatti on saastetta, ja se on hävitettävä paikallisten säädösten mukaisesti.
7. Jos tyhjennysventtiili on tukossa, vapauta ilmanpaine, irrota ja puhdista venttiili ja asenna se takaisin.

VAROITUS

Sulkea paineilmalaite pistorasiasta ja vapauta kaikki ilma säiliöstä ennen huoltoa. Jos säiliöstä ei vapauteta painelta ennen ventbilin irrottamista, tuloksena voi olla vakava loukkaantuminen.

1. Kierrä tyhjennysventtiiliä myötäpäivään, kunnes se sulkeutuu tiukasti..

YLIPAINEVENTTIILIN TARKISTAMINEN

VAARA

Älä yritä peukaloida ylipaineventtiileitä. Mikä tahansa tästä laitteesta irronnut kappak voi singota ylös ja osua käyttäjään. Tämän laiminlyönti voi johtaa kuolemaan tai vakavaan loukkaantumiseen.

Suojaventtiili vapauttaa ilman automaattisesti, jos ilmasäilion paine ylittää ennalta määrätyn maksimiarvon. Venttiili tulee tarkistaa päivittäin ennen käyttöä vetämällä rengasta käsin.

1. Kytke paineilmalaite päälle ja anna säiliön täyttyä. Laite sammuu, kun paine saavuttaa ennalta määrätyn maksimiarvon.
2. Kytke paineilmalaite pois päältä.
3. Vedä ylipaineventtiilin rengasta ja anna ilman purkautua 3-5 sekuntia, jotta paineistettu ilma pääsee poistumaan. Vapauta rengas. Suojaventtiilin on nollauduttava, ja sen on pidettävä painetta, ennen kuin säiliöstä/paineastiasta poistataan kaikki paineilma.
4. Jos ilmaa häviää yllä kuvattujen vaiheiden jälkeen, ylipaineventtiilissä on vikaa. Keskeytä käyttö ja vie laite huoltoon ennen paineilmalaitteen käytön jatkamista.

VAROITUS

Jos ilmaa vuotaa renkaan vapauttamisen jälkeen tai jos venttiili on juuttunut elkä rengas pysty käyttämään sitä, älä käytä paineilmalaitetta ennen ylipaineventtiilin vaihtamista. Tässä tilassa clevan paineilmalaitteen käyttö saattaa aiheuttaa vakavan vamman.

VAROITUS

Huellosa tulee käyttää ainoastaan identtisiä varaosia. Muunlaisten osien käyttö voi aiheuttaa vaaran tai violtaa laitetta.

VAROITUS

Käytä laitetta huollettaessa aina silmäsuojaimia. Käytä lisäksi pölynaamaria, jos työ on pölyistä.

VAROITUS

Vapauta aina kaikki paine, anna yksikön jäähtyä vileäksi ennen paineilmalaitteen puhdistamista ja korjaamista.

YLEISHUOLTO

Älä puhdista muoviosia liuottimilla. Erilaiset kaupalliset liuottimet voivat vioittaa useimpia muovityypppeja. Poista lika, pöly, öjly, rasva tms. puhtailla rievuilla. Jos ilmaa häviää yllä kuvattujen vaiheiden jälkeen, ylipainventtilissä on vikaa. Keskeytä käyttö ja vie laite huutoon ennen paineilmalaitteen käytön jatkamista. Jos ilmaa vuotaa renkana vapattamisenj jälkeen tai jos venttiil on juuttunut eikä rengas pysty käyttämään sitä, älä käytä paineilmalaitetta ennen ylipaineventbilin vaihtamista. Tässä tilassa olevan paineilmalaitteen käyttö saattaa aiheuttaa vakavan vammaan.

VAROITUS

Muoviosat eivät saa koskaan joutua kosketukseen jamunsteen, bensinin, öjlytuotteita, ruosteinirilusöjyn jne. kanssa. Kermikaalit voivat viittaa, heikentää ja tuhota muovia, mikä saattaa aiheuttaa vakavan loukkaantumisen. Lasikuidun, kipsin ja pinnotteiden käsitelyenkäytetyllä sähköäyttisillä työkaluilla on taipumusta kulua nopeammin ja niissä havaitaan enemmän ennenalkaisia toimintahäinötä. Näistä materiaaleista lähtevät hakkeet, jätteet ja sahajauhot kuluttavat sähkötyökalum osia kuten esimerkiksi hammaspyörä, harjoja, katkaisimia jne. Siksi emme ole suositeltavaa käyttää tätä tuotetta piöontävät näiden materiaali. Mikäli kuitenkin hiot tämäntyppistä materiaalia, tuote on ehdottomasti puhdistottava säännöllisin välaijoin painimalmapuhalitmella.

VOITELU

Älä heitä raaka-aineita kotitalousjätteisiin, vaan vie ne kierrätykseen.

Ympäristönsuojelun kannalta työkalu, lisäva r usteet ja pakkausmateriaali on lajiteltava.

YMPÄRISTÖNSUOJELU

Älä heitä raaka-aineita kotitalousjätteisiin,

vaan vie ne kierrätykseen.

Ympäristönsuojelun kannalta työkalu, lisäva

r usteet ja pakkausmateriaali on lajiteltava.

SYMBOLIT

SYMBOLIT
		Turvavaroiitus
		CE-vastaavuus
[GC6W]		Lue ohjeet huolella ennen laitteen käyttöä.
		Käytä kuulosuojaimia
		Käytä aina suojalaseja.
		Käytä aina suojalaseja.
[W6KS]		Loukkaantumisvaara. Älä suuntaa ilmavirtaakehoon. Älä hengitä painelmaa. Älä kanna maalatessasi.
		Tulipalo- ja rähähdysvaara
		Halkeamisvaara.
[5888]		Jotta sähköiskun vaara vähenisi, älä allista saloelle. Säilytä sisälkoissa.
		Sähköiskun vaara. Vaarallinen jännite.
		Kuuma pinta: Palovamman vaara – älä kosketa!
[4AAX]		Etäkäynnistys: Yksikkö on etäohjattu, ja se voi käynnistyä varoittamatta.
[YBYC]		Käytöstä poidetlavia sähkõätteila ei pää hävtää talu sjätteiden mukana. Ne on mehdolisuksen mukaan pantava kiartoon. Kemitysohjeta antavat kunnan viranomaiset ja vähltäskapplaat.

Slovenčina

POPIS

1. INSTÄLLNINGSVRED FÖR UTGÅENDE TRYCK
2. SÄKERHETSVENTIL
3. TRYCKMÄTARE FÖR LUFTBEHÅLLARE
4. TRYCKMÄTARE FÖR VERKTYG
5. SNABBKONTAKT, HONA
6. AUTO ON/OFF-BRYTARE
7. 24 V LITIUMJONBATTERI (säljs separat)
8. LUFTBEHÄLLARE
9. DRÄNERINGSVENTIL, LUFTTANK
10. LADDARE (säljs separat)

SPLOŠNA VARNOSTNA PRAVILA

OPOZORILO
