BEDIENUNGSANLEITUNG Mobilpack 2 Aerotec

1. DREHKNOPF ZUR DRUCKREGULIERUNG
2. SICHERHEITSVENTIL
3. TANKDRUCK-MANOMETER
4. AUSGANGSDRUCK-MANOMETER
5. SCHNELLKUPPLUNGSKÖRPER
6. AUTOMATISCHER EIN / AUS SCHALTER
7. 24V LITHIUM-IONEN AKKU (separat erhältlich)
8. DRUCKLUFTBEHÄLTER
9. ABLASSVENTIL FÜR DRUCKLUFTBEHÄLTER
10. LADEGERÄT (separat erhältlich)

ALLGEMEINE SICHERHEITSREGELN

Lesen und verstehen Sie alle Werkzeugaufkleber und die Bedienungsanleitung. Die Nichtbefolgung kann zum Tod oder schweren Verletzungen führen.

Bewahren sie diese anleitung auf.

1. SICHERHEIT IM ARBEITSBEREICH
   a. Der Arbeitsbereich muss sauber und gut ausgeleuchtet sein. Unordentliche Arbeitsbereiche und Werkbänke bergen Unfallrisiken. Der Boden darf nicht aufgrund von Wachs oder Staub rutschig sein.
   b. Setzen Sie Elektrowerkzeuge nicht in explosiver Umgebung ein, wie z.B. bei Vorhandensein entzündlicher Flüssigkeiten, von Gasen oder Staub. Elektrowerkzeuge erzeugen Funken, die Staub oder Dämpfe entzünden können.
   c. Halten Sie Zuschauer, Kinder und Besucher fern, während Sie Werkzeuge benutzen.
   d. Elektrowerkzeuge erzeugen Funken, die Staub oder Dämpfe entzünden können. Halten Sie Zuschauer, Kinder und Besucher fern, während Sie Werkzeuge benutzen. Jede Ablenkung kann dazu führen, dass Sie die Kontrolle verlieren.
   e. Betreiben Sie den Luftkompressor in einem offenen Bereich mindestens 600 mm Entfernung von Wänden oder anderen Objekten, welche die Zufuhr von frischer Luft zu den Belüftungsöffnungen behindern könnten.

2. SICHERHEITSHINWEISE ZUM ARBEITEN MIT ELEKTRIZITÄT
   a. Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie Rohre, Heizkörper, Herde und Kühlschränke. Die Gefahr eines Stromschlages ist größer, wenn Ihr Körper geerdet ist.
   b. Setzen Sie Elektrowerkzeuge nicht nassen oder feuchten Bedingungen aus. Ein Eindringen von Wasser in ein Elektrowerkzeug erhöht die Gefahr eines Stromschlags.
   c. Das Stromkabel nicht überstrapazieren. Benutzen Sie niemals das Stromkabel um das Werkzeug zu tragen oder den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel von Hitze, Öl und scharfen Kanten oder sich bewegenden Teilen fern. Ersetzen Sie beschädigte Stromkabel unverzüglich. Beschädigte Kabel erhöhen die Stromschlaggefahr.
   d. Wenn Sie das Gerät im Freien benutzen, verwenden Sie immer ein Verlängerungskabel mit der Markierung "W-A" oder "W". Diese Kabel sind für den Einsatz in Freien zugelassen und verringern die Gefahr eines Stromschlags.

3. PERSÖNLICHE SICHERHEIT a. Benutzen Sie eine Schutzausrüstung. Tragen Sie immer Augenschutz! Staubmaske, rutschfeste Sicherheitsschuhe, Helm oder Gehörschutz müssen bei entsprechenden Bedingungen benutzt werden.
   b. Tragen Sie immer einen Augenschutz mit Seitenklappen sowie Gehörschutz. Die Missachtung dieser Anweisung kann dazu führen dass Fremdkörper in Ihre Augen geschleudert werden oder zu anderen schweren Verletzungen führen.
   c. Der Arbeitgeber und/oder der Benutzer muss sicherstellen, dass ordentlicher Augenschutz getragen wird.
   d. Wir empfehlen eine Sicherheitsmaske mit breitem Sichtbereich zum Tragen über Brillen oder normalen Sicherheitsbrillen, als Schutz vor fliegenden Tellen von vorne und der Seite.
   e. Stellen Sie vor dem Einsatz die Verträglichkeit von Zubehör fest.
   f. Lesen und verstehen Sie vor der Benutzung die Bedienungsanleitung aller Zubehörteile oder Druckluftwerkzeuge.
   g. Zusätzliche Schutzmaßnahmen können in manchen Umgebungen erforderlich sein.

Zum Beispiel, in dem Arbeitsbereich kann der Lärmpegel zu Hörschäden führen. Der Arbeitgeber und der Benutzer müssen sicherstellen, dass notwendiger Gehörschutz zur Verfügung steht, und von dem Benutzer und anderen Personen in dem Arbeitsbereich benutzt wird. Manche Umgebungen erfordern den Einsatz von Hitzeschutz.

h. Bleiben Sie wachsam, achten Sie auf das was sie tun und setzen Sie beim Gebrauch des Werkzeugs Ihren gesunden Menschenverstand ein. Verwenden Sie das Werkzeug nicht bei Müdigkeit oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten. Ein kurzer Moment der Unachtsamkeit bei der Arbeit mit einem
Wenkzeug kann zu schweren verletzungen führen. i. Kleiden Sie sich den Umständen entsprechend! Tragen Sie keine lockere Kleidung oder Schmuck! Binden Sie langes Haar zurück. Halten Sie Haare, Kleidung und Handschuhe von beweglichen Teilen fern. Locker sitzende Kleidung, Schmuck oder lange Haare können sich in beweglichen Teilen verfangen.
j. Nicht überstrecken. Sorgen Sie jederzeit für einen festen Stand und ein gutes Gleichgewicht. Ein fester Stand und gutes Gleichgewicht ermöglichen in unerwarteten Situationen eine bessere Kontrolle über das Werkzeug.
k. Das Gerät nicht auf einer Leiter oder auf unsicherem Untergrund verwenden. Ein sicherer Stand auf festem Untergrund ermöglicht eine bessere Kontrolle des Werkzeugs in unerwarteten Situationen.
4. BENUTZUNG UND PFLEGE DES WERKZEUGS
a. Überschreiten Sie nicht den Nenndruck eines jeden Teils des Systems.
b. Schützen Sie Kabel und Luftschläuche vor Beschädigungen und Löchern. Halten Sie den Schlauch und das Stromkabel von scharfen Gegenständen, verschütteten Chemikalien, Öl, Lösungsmitteln und nassen Böden fern.
c. Überprüfen Sie vor jeder Benutzung die Schläuche auf Schäden oder Abnutzung und vergewissern Sie sich, dass alle Verbindungen sicher sind. Nicht benutzen, wenn ein Defekt gefunden wurde.
d. Kaufen Sie einen neuen Schlauch oder beauftragen Sie einen autorisierten Kundendienst mit der Überprüfung oder Reparatur.
e. Lassen Sie den gesamten Druck in dem System langsam ab. Staub und Schmutz können schädlich sein.

f. Bewahren Sie unbenutzte Werkzeuge außerhalb der Reichweite von Kindern und anderer nicht geschulter Personen auf. Werkzeuge in den Händen von ungeschulten Anwendem sind gefährlich.
g. Pflegen Sie Werkzeuge. Befolgen Sie die Anweisungen zur Wartung. Ordentlich gewartete Werkzeuge sind einfach zu kontrollieren.
h. Überprüfen Sie sie auf Fluchtungsabweichungen oder ein Blockieren beweglicher Teile, beschädigte Teile und andere Umstände, die sich auf den Betrieb des Werkzeugs auswirken könnten. Lassen Sie das Werkzeug vor der Benutzung warten, wenn es beschädigt ist.
i. Viele Unfälle werden durch schlecht gepflegte Werkzeuge verursacht.
j. Richten Sie ein Werkzeug niemals auf sich selbst oder andere.
k. Halten Sie die Außenseite des Luftkompressors trocken, sauber und frei von Öl und Fett. Benutzen Sie zum Reinigen immer einen sauberen Lappen. Verwenden Sie nie Bremsflüssigkeit, Benzin, Produkte auf Erdölbasis oder starke Lösungsmittel um das Werkzeug zu reinigen. Das Befolgen dieser Regel verringert die Gefahr der Alterung des Kunststoffgehäuses.
5. SERVICE
a. Die Wartung des Werkzeugs darf nur von qualifizierten Personen durchgeführt werden. Service der Wartung durch unqualifizierte Personen kann zu einer Verletzungsgefahr führen.
b. Trennen Sie die Stromzufuhr, öffnen Sie das Ablassventil um den Tank zu dekomprimieren und Wasser abzulassen und lassen Sie den Luftkompressor handwarm abkühlen, bevor Sie ihn warten. Drehen Sie den Druckminderer bis zum Anschlag gegen den Uhrzeigersinn, nachdem Sie den Kompressor ausgeschaltet haben.
c. Verwenden Sie zur Wartung nur Original Ersatzteile. Befolgen Sie die Anweisungen im Abschnitt "Pflege" in dieser Anleitung. Die Verwendung von nicht-autorisierten Teilen oder ein Nichtbefolgen der Pflegeanweisungen können zu Verletzung führen.

BESONDERE SICHERHEITSVORSCHRIFTEN

1. Machen Sie sich mit dem Luftkompressor vertraut. Lesen Sie die Bedienungsanleitung sorgfältig. Machen Sie sich mit den Funktionen und Einschränkungen, sowie den besonderen potenziellen Gefahren in Verbindung mit diesem Werkzeug, vertraut. Das Risiko von elektrischen Schlägen, Bränden oder schweren

DeutschDeutsch

Verletzungen wird dadurch reduziert.

1. Leeren Sie nach jedem Arbeitstag die Feuchtigkeit aus dem Tank. Wenn das Gerät für eine längere Zeit nicht benutzt wird, ist es am Besten das Ablassventil geöffnet zu lassen, bis das Gerät wieder benutzt wird. Dadurch kann Feuchtigkeit vollständig ablaufen und Rost in dem Tank verhindert werden.

2. Feuer- und Explosionsgefahr! Sprühen Sie brennbare Flüssigkeiten nicht in einem engen Raum. Der Sprühbereich muss gut belüftet sein. Rauchen Sie nicht während Sie sprühen oder sprühen Sie nicht, wenn Funken oder Flammen in der Umgebung sind. Halten Sie Luftkompressoren so fern von dem Sprühbereich wie möglich, mindestens 4,6 m von dem Sprühbereich und allen explosiven Dämpfen.

3. Explosionsgefahr. Stellen Sie den Druckminderer nicht so ein, dass ein Ausgangsdruck größer als der angegebene Maximaldruck des Anbauteils und/oder des aufzublasenden Artikels entsteht. Niemals mit größerem Druck als 9,3 Bar verwenden.

4. Benutzen Sie regelmäßig ein Manometer, wenn Sie ein Objekt aufblasen, um den Luftdruck zu überprüfen.

5. Die Maschine muss an eine Schaltungsschutzeinrichtung (Sicherung oder Leistungsschalter) angeschlossen sein. Die Schutzeinrichtung muss auf 10 A eingestellt sein und der Benutzer muss erforderliche Test gemäß 18.2.2 von EN 60204-1:2006 durchführen um zu prüfen, ob die Schutzeinrichtung geeignet ist.

6. Setzen Sie die Maschine nicht Regen (Wasser) oder Staub aus um die Gefahr eines Stromschlages zu verringern; lagern Sie sie innen.

7. Überprüfen Sie den Tank jährlich auf Rost, kleine Löcher oder andere Fehler, die zu einem unsicheren Betrieb führen könnten. Schweißen Sie niemals den Lufttank oder bohren Löcher hinein.

8. Stellen Sie sicher, dass der Schlauch nicht blockiert oder verheddert ist. Verwickelte oder verhedderte Schläuche können zum Verlust des Gleichgewichts oder des Stands führen und können beschädigt werden.

9. Benutzen Sie den Luftkompressor nur für die vorgesehene Verwendung. Ändern oder modifizieren Sie das ursprüngliche Design oder die Funktion des Gerätes nicht.

10. Seien Sie sich immer bewusst, dass Missbrauch und falsche Handhabung dieses Werkzeugs zu Verletzungen von Ihnen und anderen Personen führen kann.

11. Steigen oder stehen Sie niemals auf den Arbeitssitz. Durch Befolgung dieser Anweisung

veringern Sie die Risiken von schweren Verletzungen.

1. Lassen Sie niemals das Werkzeug unbeaufsichtigt, während der Hochdruckschlauch angeschlossen ist.

2. Benutzen Sie dieses Werkzeug nicht, wenn es kein lesbares Warnschild hat.

3. Benutzen Sie ein undichtes oder nicht funktionierendes Werkzeug oder Schlauch nicht weiter.

4. Trennen Sie immer die Luftzufuhr und die Stromversorgung bevor Sie Einstellungen vornehmen, ein Werkzeug warten, oder wenn das Werkzeug nicht benutzt wird.

5. Versuchen Sie nicht den Luftkompressor am Schlauch zu ziehen oder zu tragen.

6. Ihr Werkzeug kann mehr Luftdurchsatz als dieser Luftkompressor liefern kann erfordem.

7. Befolgen Sie immer alle Sicherheitsregeln des Herstellers Ihres Druckluftwerkzeugs, zusätzlich zu den Sicherheitsregeln des Luftkompressors. Durch Befolgung dieser Anweisung verringem Sie die Risiken von schweren Verletzungen.

8. Richten Sie niemals einen Druckluftstrahl auf Menschen oder Tiere. Achten Sie darauf nicht Staub und Schmutz in Ihre Richtung oder in Richtung anderer Personen zu blasen. Das Befolgen dieser Regel verringert die Gefahr schwerer Verletzungen.

9. Benutzen Sie diesen Luftkompressor nicht um Chemikalien zu versprühen. Ihre Lungen können durch das Einatmen von giftigen Dämpfen verletzt werden. Ein Atemschutzgerät kann in staubiger Umgebung oder beim Sprühen von Farbe erforderlich sein. Nicht während des Malens tragen.

10. Überprüfen Sie regelmäßig die Werkzeugkabel und Schläuche und, falls beschädigt, lassen Sie das Gerät von Ihrem nächsten autorisierten Kundendionst reparieren. Achten Sie darauf, dass Ihnen stets bewusst ist, wo das Kabel verläuft. Durch Befolgung dieser Anweisung verringern Sie die Risiken eines elektrischen Schlags.

11. Benutzen Sie niemals einen elektrischen Adapter mit diesem geerdeten Stecker.

12. Überprüfen Sie beschädigte Teile. Vor dem weiteren Einsatz des des Luftkompressors oder Druckluftwerkzeugs muss eine beschädigte Schutzvorrichtung oder ein anderes beschädigtes Teil sorgfältig überprüft werden, um festzustellen, ob es seine Funktion erfüllt.

13. Kontrollieren Sie, ob sich bewegende Teile Spiel haben oder klemmen, Telle oder Halterungen gebrochen sind oder ein anderer Zustand den Betrieb beeinträchtigen könnte. Eine beschädigte Sägeblattabdeckung oder alle anderen beschädigten

Teile müssen durch einen autorisierten Ryobi-Kundendienst repariert werden. Das Risiko von Bränden, elektrischen Schlägen und schweren Verletzungen wird dadurch reduziert.

1. Stellen Sie sicher, dass das Verlängerungskabel in gutem Zustand ist. Benutzen Sie nur ein Verlängerungskabel das für die Stromstärke des Produkts ausgelegt ist. Eine Litze mit mindestens 1 mm2 Durchmesser wird für ein Verlängerungskabel bis zu 7,6 m empfohlen. Ein längeres Kabel als 15 m, wird nicht empfohlen. Fall Sie unsicher sind, benutzen Sie die nächsthöhere Größe. Je kleiner die Litze ist, destlicherer ist das Kabel. Ein unterdimensioniertes Kabel führt zu einem Spannungsbefall, der Oberhitzung und Leistungsverlust verursacht.

2. Diese Ausrüstung enthält Teile, wie zum Beispiel Federschalter, Behälter und ähnliches, die zu Lichtbogen- und Funkenbildung neigen, deshalb, wenn sie sich in einer Garage befindet, sollte die Ausrüstung in einem Raum oder Behälter für diesen Zweck, oder mindestens 460 mm über dem Boden sein.

3. Lagern Sie niemals das Werkzeug mit angeschlossener Luft. Lagerung des Werkzeugs mit angeschlossener Luft kann zu unerwünschtem Auslösen und möglichen schweren Verletzungen führen.

4. Schützen Sie Ihre Lungen! Tragen Sie einen Gesichtsschutz oder eine Staubschutzmaske, wenn beim Arbeiten Staub entsteht. Durch Befolgung dieser Anweisung verringern Sie die Risiken von schweren Verletzungen.

5. Betreiben Sie den Hochdruckschlauch nicht oberhalb des Nenndrucks. Durch Befolgung dieser Anweisung verringern Sie die Risiken von schweren Verletzungen.

6. Falls das Stromkabel beschädigt sein sollte, darf es, um jegliche Risiken zu vermeiden, ausschließlich durch den Hersteller oder ein autorisiertes Kundendienstzentrum ausgeta werden.

7. Bewahren sie diese anleitung auf. Lesen Sie darin regelmäßig nach und verwenden Sie sie zur Einweisung andere Personen die dieses Werkzeug benutzen könnten. Sollten Sie dieses Werkzeug jemandem leihen, geben Sie dieser Person auch diese Anleitung.

8. Bedienen Sie die Maschine vor der Steuertafel.

9. Wenn die Maschine in Betrieb ist, können viele Teile der Maschine hohe Temperaturen verursachen. Benutzen Sie erforderliche Schutzausrüstung wie Handschuhe um Verletzungen aufgrund hoher Temperaturen zu vermeiden.

TECHNISCHE DATEN

Kesselinhalt 2L

Luftzufuhr 40 l/min

Luftdruck 6.9 Bar Max

Arbeitsumgelung +5\~40 °C

Feuchtigkeit < 50 %

Höhe ≤ 1000 m

Lagerbedingungen -25\~+55 °C

Nennstrom 10 A

Motorgeschwindigkeit 4600 U/min.

Die sichere Verwendung dieses Produkts erfordert ein Verständnis der in dieser Gebrauchsanweisung enthaltenen Informationen über das Produkt sowie Kenntnisse über die Arbeiten, die Sie in Angriff nehmen. Vor der Verwendung dieses Geräts sollten Sie sich stets mit all seinen Funktionen und den Merkmalen in Bezug auf die Sicherheit vertraut machen.

Tragegriff

Der Luftkompressor verfügt zum einfachen Transport über einen Tragegriff.

Ablassventil

Mit dem Ablassventil kann Kondensation entleert werden, um das Rosten des Tanks zu vermeiden.

Ölfreie Pumpe

Die ölfreie Pumpe verringert die notwendige Wartung.

Druckminderer

Benutzen Sie den Druckminderer um den Luftdurchsatz durch den Schlauch einzustellen. Das Drücken des Knopfes verriegelt ihn. Das verhindert Bewegung des Knopfes aufgrund von Vibrationen beim Einsatz.

Schnellverbindungskupplung

Der Luftkompressor verfügt über eine 6,4 mm Schnellverbindungskupplung an der Seite des Gerätes.

Manometer

Der aktuelle Leitungsdruck wird von dem Manometer angezeigt. Dieser Druck kann eingestellt werden, indem Sie den Druckminderer drehen.

DeutschDeutsch

Sicherheitsventil

Das Sicherheitsventil wurde entwickelt, um automatisch die Luft aus dem Tank zu leeren, wenn der Druck einen vordefinierten Höchstwert übersteigt.

Druckluftbehälter Manometer

Das Manometer des Tanks zeigt den Luftdruck in dem Druckluftbehälter an.

Senkrechte Aufbewahrung

Der Luftkompressor wurde entwickelt, um sicher in horizontaler und senkrechter Position aufbewahrt zu werden.

BETRIEB

BEFESTIGUNG DES LUFTSCHLAUCHS AND DEM KOMPRESSOR

1. Drücken Sie mit Ihrer linken Hand die Schnellkupplung in die Richtung des Kompressorgehäuses.
   2, Drücken Sie den Schnellkupplungsstecker an dem Luftschlauch in den Schnellkupplungskörper und lassen den Schnellkupplungskörper los, der Schlauch ist fixiert.

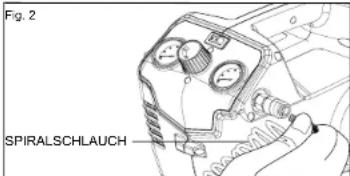

Fig. 2 SPIRALSCHLAUCH

HINWEIS: Entfernen Sie die Luft aus dem Drukluftbehälter, wenn Sie den Luftschlauch anschließen oder trennen.

BETRIEB

AKKU (separat erhaltlich)

WICHTIG! Der Akku ist beim Kauf nicht aufgeladen. Bevor Sie den Luftkompressor zum ersten Mal benutzen, legen Sie den Akku in das Ladegerät und laden ihn auf. Stellen Sie sicher, dass Sie alle Sicherheitsanweisungen gelesen haben, und befolgen Sie die Anweisungen in dem Kapitel Ladegerät. (separat erhältlich)

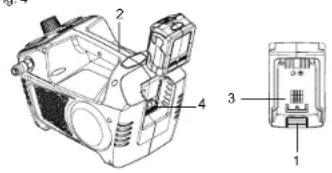

Einlegen (siehe Abbildung 2.)

1. Richten Sie die Lasche (3) des Akkus mit der Vertiefung (4) in dem Kompressorgehäuse aus.(separat erhältlich)
2. Halten Sie den Luftkompressor (2) fest.

3. Drücken Sie den Akku in den Griff, bis die Verriegelung einrastet. (separat erhältlich)

4. Verwenden Sie keine Gewalt, wenn Sie den Akku einlegen.. Er sollte in Position gleiten und mit einem "klick" einrasten. (separat erhältlich)

Entfernen (siehe Abbildung 2.)

1. Drücken Sie die Verriegelungstaste (1) auf dem Akku nach unten und halten Sie sie.(separat erhältlich)
2. Halten Sie den Luftkompressor (2) fest, und ziehen den Akku aus dem Gehäuse.(separat erhältlich)

Hinweis: Der Akku passt genau in den Griff, um versehentliches Verrutschen zu verhindern. Vielleicht muss fest daran gezogen werden, um ihn zu entfernen. (separat erhältlich)

Fig. 4

• Ersetzen Sie den Akku oder das Ladegerät sofort, wenn der Akku oder das Ladegerät beschädigt ist. (separat erhältlich)
• Überprüfen Sie, dass der Schalter auf AUS steht, bevor Sie den Akku einlegen oder entfernen. (separat erhältlich)
• Überprüfen Sie, dass der Akku entfernt ist und der Schalter auf AUS Steht, bevor Sie irgendein Teil des Bläsers inspizieren, einstellen oder Wartungsarbeiten durchführen.r.
• lesen, verstehen und befolgen Sie die Anweisungen in dem Kapitel mit dem Titel Ladevorgang.

STARTEN

1. Stellen Sie vor jedem Start sicher, dass der Netzschalter auf AUS steht
2. Stellen Sie den Hochdruckreiniger auf eine flache, ebene Oberfläche.
3. Lassen Sie den Druck aus dem System ab. Entleeren Sie die Feuchtigkeit aus dem Drucklufttank, indem Sie das Ablassventil für den Druckluftbehälter öffnen, durch langsames Drehen im Uhrzeigersinn. Nachdem die ganze Feuchtigkeit entleert ist, schließen Sie das Ventil fest zu.

WARNUNG

Durch zu hohen Luftdruck können Teile bersten. Überprüfen Sie den maximalen Nenndruck der Druckluftwerkzeuge und Zubehörteile. Der Ausgangsdruck darf niemals den maximalen Nenndruck überschreiten.

1. Legen Sie den Akku sicher in dem Luftkompressor ein. (separat erhältlich)
2. Schalten Sie den Kompressor AN, indem Sie den Schalter auf AUTO/AN stellen, und lassen Sie den Druck im Druckluftbehälter steigen. Nachdem der Druck die vordefinierte Maximalhöhe erreicht hat (Abschaltdruck), schaltet der Kompressor sich automatisch aus.
3. Drehen Sie den Drehknopf zur Druckregulierung langsam im Uhrzeigersinn, um den Luftstrom von dem Luftauslass zu öffnen, bis der gewünschte Luftdruck erreicht ist.

HINWEIS: Der Luftkompressor startet wieder automatisch, wenn der Druck in dem Drucklufttank unter den vordefinierte Minimaldruck fällt (Einschaltdruck).

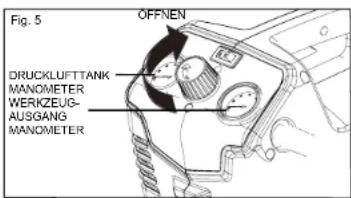

Fig. 5 OFFNEN DRUCKLUFTTANK MANOMETER WERIKEUG- AUSGANG MANOMETER

GEFAHR

Zerlegen Sie nicht das Rückschlagventil, Ablassventil oder Sicherheitsventil mit Luft im Tank — entleeren Sie den Tank. Nicht Ablassen des Drucks im Tank kann zur Explosion und/oder schweren Verletzungen führen.

WARNUNG

Achten Sie darauf, dass Vertrautheit mit Werkzeugen Sie nicht nachlässig werden lässt! Denkan Sie daran, dass eine sekundenlange Unkonzentriertheit genügen kann, um eine schwere Verletzung zu verursachen.

WARNUNG

Tragen Sie immer eine Schutzbrille mit Seitenschutz. Die Missachtung dieser Anweisung kann dazu führen, dass Fremdkörper in Ihre Augen geschleudert werden oder zu anderen schweren Verletzungen führen.

WARNING

Diese Ausrüstung enthält Teile, wie zum Beispiel Federschalter, Behälter und ähnliches, die zu Lichtbogen- und Funkenbildung neigen, deshalb, wenn sie sich in einer Garage befindet, sollte die Ausrüstung in einem Raum oder Behälter für diesen Zweck, oder mindestens 460 mm über dem Boden sein.

WARNUNG

Schließen Sie keine Werkzeuge an das offene Ende des Schlauchs an, bevor die Startprozedur beendel wurde. Die vorzeitige Verbindung mit einem Werkzeug kann zu versehentlichem Betrieb und schweren Verletzungen führen.

ACHTUNG

Nicht in einer staubigen oder anderweitig verunreinigten Umgebung benutzen. Die Benutzung des Luftkompressors in einer solchen Umgebung kann das Gerät beschädigen.

ANWENDUNGSBEREICHE

Luftkompressoren werden für verschiedene Anwendungen mit Luftsystemen eingesetzt. Benutzen Sie zu den Eigenschaften des Luftkompressors passende Schläuche, Verbindungen, Druckluftwerkzeuge und Zubehör. Sie können dieses Produkt für die unten aufgeführten Zwecke verwenden: - betreibt verschieden Druckluftwerkzeuge - betreibt Druckluftzubehör wie Luftdüsen und Aufblasgeräte - bedient lußbetriebene Produkte zum Farbsprühen

DeutschDeutsch

Um den Luftkompressor zu bewegen:

Stellen Sie sicher, dass der Auto/Aus Schalter auf Aus (O) geschaltet ist und der Luftkompressor vom Stromnetz getrennt ist.

AUTO/AUS

Drehen Sie den Netzschalter auf die Auto Position (I) um den Luftkompressor zu starten, wie in dem Abschnitt zum Anschalten auf dem Aufkleber mit Kurzanleitung gezeigt. BITTE BEACHTEN: Drehen Sie zum Ausschalten des Luftkompressors den Netzschalter auf (O). BITTE BEACHTEN: Wenn der Luftkompressor in der Auto Position (I) ist, schaltet der Luftkompressor automatisch an, wenn der Druck Lufttank unter eine voreingestellte Grenze fällt. Es schaltet sich auch wieder aus, wenn der maximale Druck erreicht wird.

ZURÜCKSTELLEN DES LUFTKOMPRESSORS

Wenn der Eingangsstrom des Luftkompressors den Nennstrom übersteigt, schaltet der Luftkompressor automatisch aus.

1. Schalten Sie den Luftkompressor aus.

2. Lassendas Gerät abkühlen und zurückstellen.

BITTE BEACHTEN: Wenn der Überlastungsschutz ausgelöst ist, muss der Motor für 30 Minuten abkühlen. 3. Schalten Sie den Luftkompressor ein.

WARNUNG

Überschreiten Sie niemals den vom Hersteller empfohlenen Nenndruck des Werkzeugs. Wenn dieser Luftkompressor als Aufblasgerät benutzt wird, befolgen Sie immer die Anweisungen des Herstellers des aufzublasenden Objekts..

WARNUNG

Stellen Sie immer sicher, dass sich der Schalter in der Aus Position befindet, (O) und das Manometer für den Arbeitsdruck Null anzeigt, bevor Sie Druckluftwerkzeuge wechseln oder den Schlauch von dem Luftauslass trennen. Eine Nichtbeachtung dieser Warnung kann zu schweren Personenschäden führen.

ANSCHLIESSEN VON SCHLÄUCHEN AN DEN LUFTKOMPRESSOR

Wenn ein pneumatischer Nagler oder anderes Druckluftwerkzeug angeschlossen wird, befolgen Sie die vom Hersteller empfohlene Startprozedur. Wenn Sie einen Schlauch an den Luftkompressor anschließen oder trennen, tun Sie immer Folgendes.

1. Stellen Sie sicher, dass der Auto/Aus Schalter auf Aus (O).

2. Bestätigen Sie, dass der Ausgangsdruck null Bar beträgt, indem Sie den Druckminderer bis zum Anschlag gegen den Uhrzeigersinn drehen, damit der Luftdruck am Ausgang reduziert wird. BITTE BEACHTEN: Drehen im Uhrzeigersinn erhöht den Druck am Auslass. Drehen gegen den Uhrzeigersinn verringert den Druck am Auslass.

3. Verbinden Sie den Hochdruckschlauch mit dem Schnellanschluss an der Seite des Luftkompressors.

4. Stellen den Netzschalter auf die Auto Position(I).

5. Lassen Sie das Gerät den maximalen Druck, wie von dem Manometer für den Kesseldruck angezeigt, erreichen.

6. Stellen Sie den Druckminderer auf den gewünschten Druck, indem Sie den Knopf drehen. Der eingestellte Druck wird von dem als Ausgang markierten Manometer angezeigt.

Zum Trennen eines aufgerollten Luftschlauchs:

1. Bestätigen Sie, dass der Ausgangsdruck null Bar beträgt.

2. Wenn Sie einen Schlauch von der Schnellverbindungskupplung trennen, halten Sie immer das zu trennende Ende des Schlauchs fest.

3. Ziehen Sie die Manschette der Schnellverbindungskupplung zurück.

4. Ziehen Sie mit einem festen Griff die Schnellverbindung ab die an die Schnellverbindungskupplung angeschlossen ist.

5. Verbinden und Trennen von Druckluftwerkzeugen mit dem Luftkompressor.

BITTE BEACHTEN: Jedes Werkzeug ist anders. Lesen Sie die Anweisungen des Herstellers, bevor Sie ein Werkzeug in sitzender Position benutzen.

WARNUNG

Explosionsgefahr. Stellen Sie den Druckminderer nicht so ein, dass ein Ausgangsdruck größer als der angegebene Maximaldruck des Anbauteils und/oder dos aufzublasenden Artikols entsteht. Niemals mit größerem Druck als 6.9 Bar verwenden. Die Nichtbeachtung dieser Wamung kann möglicherweise zu schweren Verletzungen führen.

WARNUNG

Mit Druckluft betriebene Werkzeuge können mehr Druckluft benötigen, als dieser Luftkompressor liefern kann. Sehen Sie in der Bedienungsanleitung nach, um Beschädigung des Werkzeugs und Verletzungen zu vermeiden.

1. Anschließen von Schläuchen an den Luftkompressor.
2. Regulieren Sie die Luftmenge mit dem Druckminderer. BITTE BEACHTEN: Verwenden Sie immer den geringsten für Ihre Anwendung erforderlichen Druck. Ein höherer als erforderlicher Druck leert den Tank schneller und lässt das Gerät schneller arbeiten.
3. Leeren Sie nah der Arbeit immer den Tank und trennen das Gerät von Stromnetz.
   LEEREN DES TANKS
4. Der Lufttank des Luftkompressors sollte täglich geleert werden, damit Rost im Tank verhindert wird und die benutzte Luft nicht feucht wird.
5. Schalten Sie den Luftkompressor aus.
6. Ziehen Sie den Ring an dem Sicherheitsventil, bis das Manometer weniger als 1,4 Bar anzeigt.
7. Lassen Sie den Ring los.
8. Drehen Sie zum Öffnen die Ablassventile gegen den.
9. Kippen Sie den Tank um die Feuchtigkeit aus dem Tank in einen geeigneten Behälter zu leeren. BITTE BEACHTEN: Kondensat ist ein umweltschädliches Material und muss entsprechend den örtlichen Vorschriften entsorgt werden.
10. Wenn das Ablassventil verstopft ist, lassen Sie den Luftdruck ab, entfernen und reinigen Sie das Ventil und installieren Sie es wieder.

WARNUNG

Schließen Sie den Luftkompressor vom Nebz und lassen die ganze Luft aus dem Tank, bevor Sie Wartungsarbeiten durchführen. Der Versuch das Ventil zu entfernen, bevor der Druck im Tank abgelassen wurde, kann zu schweren Verletzungen führen.

1. Drehen Sie das Ablassventil im Uhrzeigersinn, bis es fest verschlossen ist.

GEFAHR

Versuchen Sie nicht das Sicherheitsventü zu manipulieren. Alles, was von diesem Gerät gelockert wurde, kann nach oben fliegen und Sie treffen. Die Nichtbeachtung dieser Wamung kann zum Tod oder schweren Verletzungen führen.

Das Sicherheitsventil lässt automatisch die Luft aus dem

Tank, wenn der Druck einen vordefinierten Höchstwert übersteigt. Das Ventil sollte vor jedem Tageseinsatz überprüft werden, indem an dem Ring mit der Hand gezogen wird.

1. Schalten Sie den Luftkompressor an und lassen den Lufttank auffüllen. Der Kompressor schaltet aus, wenn der Druck ein vordefinierten Höchstwert erreicht.
2. Schalten Sie den Luftkompressor aus.
3. Ziehen Sie den Ring an dem Sicherheitsventil für drei bis fünf Sekunden um die Druckluft entweichen zu lassen. Lassen Sie den Ring los. Das Sicherheitsventil muss zurückgestellt werden und den Druck halten, bevor die gesamte Druckluft aus dem Tank/Druckbehälter entleert wird.
4. Jeder ständige Luftverlust, nachdem die obigen Schritte durchgeführt wurden, deutet auf ein Problem mit dem Sicherheitsventil. Beenden Sie die Nutzung und konsultieren Sie den Kundendienst, bevor Sie den Luftkompressor weiter benutzen.

DeutschDeutsch

WARNUNG

Wenn Luft austritt, nachdem der Ring losgelassen wurde oder wenn das Ventil kiemmt und nicht durch den Ring bewegt werden kann, benutzen Sie den Luftkompressor nicht, bis das Sicherheitsventil ersetzt wurde. Die Benutzung des Luftkompressors in die

WARNUNG

Verwenden Sie zur Wartung nur Original Ersatzteile. Der Einsatz von anderen Teilen kann eine Gefahr verursachen oder das Produkt beschädigen.

WARNING

Tragen Sie während der Warlung immer einen Augenschutz. Tragen Sie außerdem bei staubigen Arbeiten eine Alemschutzmaske.

WARNING

Lassen Sie immer den gesamten Druck ab, lassen das Gerät handwarm abkühlen, bevor Sie den Luftkompressor reinigen oder reparieren.

ALLGEMEINE WARTUNG UND PFLEGE

Vermeiden Sie beim Reinigen der Plastiktaile den Einsatz von Lösungsmitteln. Die meisten Kunststoffe sind anfällig gegen die verschiedensten Arten von kommerziellen Reinigungsmitteln und können durch deren Verwendung beschädigt werden. Benutzen Sie saubere Lappen um Schmutz, Staub, Öl, Fett usw. zu entfernen. Jeder ständige Luftverlust, nachdem die obigen Schritte durchgeführt wurden, deutet auf ein Problem mit dem Sicherheitsventil. Beenden Sie die Nutzung und konsultieren Sie den Kundendienst, bevor Sie den Luftkompressor weiter benutzen. Wenn Luft austrilt, nachdem der Ring losgelassen wurde oder wenn das Ventil klemmt und nicht durch den Ring bewegt werden kann, benutzen Sie den Luftkompressor nicht, bis das Sicherheitsventil ersetzt wurde. Die Benutzung des Luftkompressors in diesem Zustand kann zu schweren Verletzungen führen.

WARNUNG

Die Kunststoffelemente dürfen niemals mit Bremsflüssigkeit, Benzin, Produkten auf Petroleumbasis, sindringende Öle usw. in Kontakt kommen. Chemikalien können Plastik beschädigen, aufweichen oder zerstören, was zu schweren Verletzungen führen kann. Elektrische Geräte, die an Glasfassematerial, Gipsplatten und Verkleidungsplatten verwendet werden, haben die Tendenz schneller abzunutzen und vorzeitig Defekte aufzuweisen. Die Späne und Sägespäne von diesen Materialien haben für die Teile von elektrischen Geräten, wie Zahmräder, Bürsten, Schalter usw. eine sehr abrasive Wirkung. Folglich empfehlen wir nicht mit diesem Produkt für längere Zeit an diesen Materialarten zu arbeiten. Falls Sie dennoch diese Art von Materialien schleifen, müssen Sie das Produkt unbedingt mit Druckluft reinigen.

ÖLEN

Alle Lagerelemente in diesem Produkt sind mit ausreichend qualitativ hochwertigem Schmiermiettel für die gesamte Lebensdauer unter normalen Betriebsbedingungen geölt. Es ist daher keine zusätzliche Schmierung erforderlich.

UMWELTSCHUTZ

Recyceln Sie die Rohstoffe anstatt sie in die Haushaltsabfälle zu geben. Zum Schutz der Umwelt müssen das Gerät, die Zubehörteile und die Verpackungen getrennt entsorgt werden.

SYMBOLE

SYMBOLE
	Sicherheitswarnung
	CE-Konfomität
	Bitte lesen Sie die Anweisungen sorgfältig durch, bevor Sie das Produkt einschalten.
	Gehörschutz tragen
	Tragen Sie immer Augenschutz!
	Tragen Sie immer Augenschutz!
	Verletzungsgefahr. Richten Sie den Luftstrom nicht auf Körper. Benutzen Sie nicht komprimierte Luft zum Almen. Nicht während des Malens tragen.
	Feuer- und Explosionsgefahr!
	Explosionsgefahr.
	Verringem Sie das Risiko eines elektrischen Schlags, indem Sie das Gerät nicht Ragen aussetzen. Innen lagern.
	Schlags, indem Sie das Gerät nicht Ragen
	Hollse Oberfläche: Verbrennungsgefahr-Nicht berühren!
	Fernstart: Das Gerät ist ferngesteuert und kann ohne Warnung starten.
	Elektrische Geräte sollten nicht mit dem übrigen Müll entsorgt werden. Bitte entsorgen Sie diese an den entsprechenden Entsorgungsstellen. Wenden Sie sich an die örtliche Behörde oder Ihren Handler, um Auskunft über die Entsorgung zu erhalten.

Italiano

DESCRIZIONE

1. MANOPOLA DI REGOLAZIONE USCITA PRESSIONE
2. VALVOLA DI SICUREZZA
3. INDICATORE PRESSIONE SERBATOIO ARIA
4. INDICATORE PRESSIONE USCITA UTENSILE
5. DISPOSITIVO FEMMINA A CONNESSIONE FACILE
6. INTERRUTTORE AUTOMATICO ON/OFF (Acceso/Spento)
7. BATTERIA AGLI IONI DI LITIO DA 24V (venduta separatamente)
8. SERBATOIO ARIA
9. VALVOLA DI SCARICO SERBATOIO ARIA
10. CARICATORE (venduto separatamente)

NORME GENERALI DI SICUREZZA

AVVERTENZE

Luchtslang ontkoppelen:

2. ELEKTRISK SIKKERHED

YLEISET TURVALLISUUSSÄÄNNÖT

VAROITUS
