MANUAL DE UTILIZADOR TE 300AVR HILTI

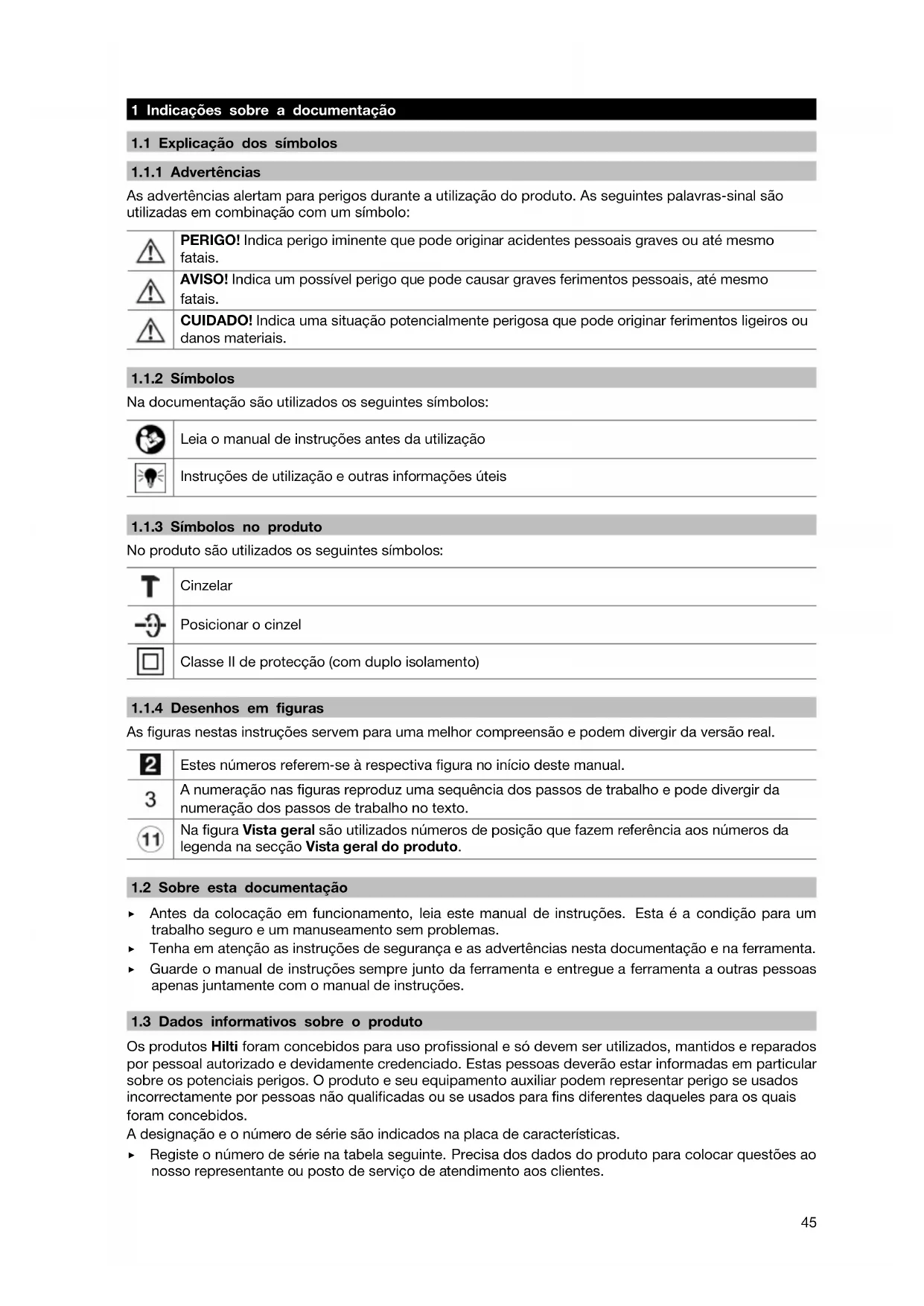

1.1 Explicação dos símbolos

As advertências alertam para perigos durante a utilização do produto. As seguintes palavras-sinal são utilizadas em combinação com um símbolo: PERIGO! Indica perigo iminente que pode originar acidentes pessoais graves ou até mesmo fatais. AVISO! Indica um possível perigo que pode causar graves ferimentos pessoais, até mesmo fatais. CUIDADO! Indica uma situação potencialmente perigosa que pode originar ferimentos ligeiros ou danos materiais.

Na documentação são utilizados os seguintes símbolos: Leia o manual de instruções antes da utilização Instruções de utilização e outras informações úteis

1.1.3 Símbolos no produto

No produto são utilizados os seguintes símbolos: Cinzelar Posicionar o cinzel Classe II de protecção (com duplo isolamento)

1.1.4 Desenhos em figuras

As figuras nestas instruções servem para uma melhor compreensão e podem divergir da versão real. Estes números referem-se à respectiva figura no início deste manual. A numeração nas figuras reproduz uma sequência dos passos de trabalho e pode divergir da numeração dos passos de trabalho no texto. Na figura Vista geral são utilizados números de posição que fazem referência aos números da legenda na secção Vista geral do produto.

1.2 Sobre esta documentação

▶ Antes da colocação em funcionamento, leia este manual de instruções. Esta é a condição para um trabalho seguro e um manuseamento sem problemas. ▶ Tenha em atenção as instruções de segurança e as advertências nesta documentação e na ferramenta. ▶ Guarde o manual de instruções sempre junto da ferramenta e entregue a ferramenta a outras pessoas apenas juntamente com o manual de instruções.

1.3 Dados informativos sobre o produto

Os produtos Hilti foram concebidos para uso profissional e só devem ser utilizados, mantidos e reparados por pessoal autorizado e devidamente credenciado. Estas pessoas deverão estar informadas em particular sobre os potenciais perigos. O produto e seu equipamento auxiliar podem representar perigo se usados incorrectamente por pessoas não qualificadas ou se usados para fins diferentes daqueles para os quais foram concebidos. A designação e o número de série são indicados na placa de características. ▶ Registe o número de série na tabela seguinte. Precisa dos dados do produto para colocar questões ao nosso representante ou posto de serviço de atendimento aos clientes. Printed: 22.02.2016 | Doc-Nr: PUB / 5070940 / 000 / 0346 Dados do produto Martelo demolidor TE 300AVR Geração 01 N.° de série Reservado o direito a alterações e erros. 2 Segurança

2.1 Normas de segurança

As normas de segurança no capítulo que se segue contêm todas as normas gerais de segurança para ferramentas eléctricas, que, de acordo com as normas aplicáveis, devem ser indicadas no manual de instruções. Por conseguinte, podem estar incluídas indicações que não são relevantes para esta ferramenta.

2.1.1 Normas de segurança gerais para ferramentas eléctricas

AVISO Leia todas as normas de segurança e instruções. O não cumprimento das normas de segurança e instruções pode resultar em choque eléctrico, incêndio e/ou lesões graves. Guarde bem todas as normas de segurança e instruções para futura referência. O termo "ferramenta eléctrica" utilizado nas normas de segurança refere-se a ferramentas com ligação à corrente eléctrica (com cabo de alimentação) ou ferramentas a bateria (sem cabo). Segurança no posto de trabalho ▶ Mantenha a sua área de trabalho limpa e bem iluminada. Locais desarrumados ou mal iluminados podem ocasionar acidentes. ▶ Não utilize a ferramenta eléctrica em ambientes explosivos ou na proximidade de líquidos ou gases inflamáveis. Ferramentas eléctricas produzem faíscas que podem provocar a ignição de pó e vapores. ▶ Mantenha crianças e terceiros afastados durante os trabalhos. Distracções podem conduzir à perda de controlo sobre a ferramenta. Segurança eléctrica ▶ A ficha da ferramenta eléctrica deve servir na tomada. A ficha não deve ser modificada de modo algum. Não utilize quaisquer adaptadores com ferramentas eléctricas com ligação terra. Fichas originais (não modificadas) e tomadas adequadas reduzem o risco de choque eléctrico. ▶ Evite o contacto do corpo com superfícies ligadas à terra, como, por exemplo, canos, radiadores, fogões e frigoríficos. Existe um risco elevado de choque eléctrico se o corpo estiver com ligação à terra. ▶ As ferramentas eléctricas não devem ser expostas à chuva nem à humidade. A infiltração de água numa ferramenta eléctrica aumenta o risco de choque eléctrico. ▶ Não use o cabo para transportar, arrastar ou desligar a ferramenta eléctrica da tomada. Mantenha o cabo afastado de calor, óleo, arestas vivas ou partes em movimento da ferramenta. Cabos danificados ou emaranhados aumentam o risco de choque eléctrico. ▶ Quando operar uma ferramenta eléctrica ao ar livre, utilize apenas cabos de extensão próprios para utilização no exterior. O uso de um cabo apropriado para espaços exteriores, reduz o risco de choques eléctricos. ▶ Utilize um disjuntor diferencial se não puder ser evitada a utilização da ferramenta eléctrica em ambiente húmido. A utilização e um disjuntor diferencial reduz o risco de choque eléctrico. Segurança física ▶ Esteja alerta, observe o que está a fazer, e tenha prudência ao trabalhar com uma ferramenta eléctrica. Se estiver cansado ou sob influência de drogas, álcool ou medicamentos não efectue nenhum trabalho com ferramentas eléctricas. Um momento de distracção ao operar a ferramenta eléctrica pode causar ferimentos graves. ▶ Use equipamento de segurança. Use sempre óculos de protecção. Equipamento de segurança, como, por exemplo, máscara antipoeiras, sapatos de segurança antiderrapantes, capacete de segurança ou protecção auricular, de acordo com o tipo e aplicação da ferramenta eléctrica, reduzem o risco de lesões. ▶ Evite um arranque involuntário. Assegure-se de que a ferramenta eléctrica está desligada antes de a ligar à fonte de alimentação e/ou à bateria, pegar nela ou a transportar. Transportar a ferramenta eléctrica com o dedo no interruptor ou ligar uma ferramenta à tomada com o interruptor ligado (ON) pode resultar em acidentes. Printed: 22.02.2016 | Doc-Nr: PUB / 5070940 / 000 / 0347 ▶ Remova quaisquer chaves de ajuste (chaves de fenda), antes de ligar a ferramenta eléctrica. Um acessório ou chave deixado preso numa parte rotativa da ferramenta pode causar ferimentos. ▶ Evite posturas corporais desfavoráveis. Mantenha sempre uma posição correcta, em perfeito equilíbrio. Desta forma será mais fácil manter o controlo sobre a ferramenta eléctrica em situações inesperadas. ▶ Use roupa apropriada. Não use roupa larga ou jóias. Mantenha o cabelo, vestuário e luvas afastados das peças móveis. Roupas largas, jóias ou cabelos compridos podem ficar presos nas peças móveis. ▶ Se poderem ser montados sistemas de remoção e de recolha de pó, assegure-se de que estes estão ligados e são utilizados correctamente. A utilização de um sistema de remoção de pó pode reduzir os perigos relacionados com a exposição ao mesmo. Utilização e manuseamento da ferramenta eléctrica ▶ Não sobrecarregue a ferramenta. Use para o seu trabalho a ferramenta eléctrica correcta. Com a ferramenta eléctrica adequada obterá maior eficiência e segurança se respeitar os seus limites. ▶ Não utilize a ferramenta eléctrica se o interruptor estiver defeituoso. Uma ferramenta eléctrica que já não possa ser accionada pelo interruptor é perigosa e deve ser reparada. ▶ Retire a ficha da tomada e/ou remova a bateria antes de efectuar ajustes na ferramenta, substituir acessórios ou guardar a ferramenta eléctrica. Esta medida preventiva evita o accionamento acidental da ferramenta eléctrica. ▶ Guarde ferramentas eléctricas não utilizadas fora do alcance das crianças. Não permita que a ferramenta seja utilizada por pessoas não familiarizadas com a mesma ou que não tenham lido estas instruções. Ferramentas eléctricas operadas por pessoas não treinadas são perigosas. ▶ Faça umamanutenção regulardasferramentas eléctricas. Verifique se as partes móveis funcionam perfeitamente e não emperram ou se há peças quebradas ou danificadas que possam influenciar o funcionamento da ferramenta eléctrica. Peças danificadas devem ser reparadas antes da utilização da ferramenta. Muitos acidentes são causados por ferramentas eléctricas com manutenção deficiente. ▶ Mantenha as ferramentas de corte sempre afiadas e limpas. Acessórios com gumes afiados tratados correctamente emperram menos e são mais fáceis de controlar. ▶ Utilize a ferramenta eléctrica, acessórios, bits, etc., de acordo com estas instruções. Tome também em consideração as condições de trabalho e o trabalho a ser efectuado. A utilização da ferramenta eléctrica para outros fins além dos previstos, pode ocasionar situações de perigo. Manutenção ▶ A sua ferramenta eléctrica só deve ser reparada por pessoal qualificado e só devem ser utilizadas peças sobressalentes originais. Isto assegurará que a segurança da ferramenta eléctrica se mantenha.

2.1.2 Normas de segurança para martelos

▶ Use protecção auricular. Ruído em excesso pode levar à perda de audição. ▶ Utilize os punhos auxiliares fornecidos com a ferramenta. A perda de controlo da ferramenta pode causar ferimentos. ▶ Segure a ferramenta pelas áreas isoladas dos punhos, quando executar trabalhos onde o acessório pode encontrar cabos eléctricos encobertos ou o próprio cabo de rede. O contacto com um cabo sob tensão também pode colocar partes metálicas da ferramenta sob tensão e causar um choque eléctrico.

2.1.3 Normas de segurança adicionais

Segurança física ▶ Utilize a ferramenta apenas em perfeitas condições técnicas. ▶ Nunca manipule ou altere a ferramenta. ▶ Segure sempre a ferramenta com ambas as mãos (nos dois punhos previstos para o efeito). Mantenha os punhos secos, limpos e isentos de óleo e gordura. ▶ Também deve usar luvas de protecção durante a substituição de acessórios. Tocar no acessório pode causar ferimentos por corte e queimaduras. ▶ Faça pausas durante o trabalho e exercícios para melhorar a circulação sanguínea nos dedos. Ao trabalhar durante períodos mais prolongados, as vibrações podem causar perturbações nos vasos sanguíneos ou no sistema nervoso nos dedos, mãos ou pulsos. ▶ A ferramenta não está concebida para pessoas debilitadas sem formação. ▶ Mantenha crianças e terceiros afastados durante os trabalhos. Printed: 22.02.2016 | Doc-Nr: PUB / 5070940 / 000 / 0348 ▶ Antes de iniciar os trabalhos, apure a classe de perigo do pó gerado. Utilize um aspirador industrial com protecção aprovada e que esteja de acordo com as regulamentações locais sobre emissão de poeiras nocivas para o ambiente. ▶ Se possível, utilize uma aspiração de pó e um removedor de pó móvel adequado. Pós de materiais, como tinta com chumbo, algumas madeiras, betão/alvenaria/rochas quartzíferas, minerais e metal podem ser nocivos. ▶ Garanta uma boa ventilação do local de trabalho e, se necessário, use uma máscara de protecção respiratória, adequada para o respectivo pó. O contacto ou inalação do pó podem provocar reacções alérgicas e/ou doenças das vias respiratórias no utilizador ou em pessoas que se encontrem nas proximidades. Determinados pós, como os de carvalho ou de faia, são considerados cancerígenos, especialmente em combinação com aditivos para o tratamento de madeiras (cromato, produtos para a preservação de madeiras). Material que contenha amianto só pode ser manuseado por pessoal especializado. ▶ Respeite os requisitos nacionais de segurança no trabalho. Segurança eléctrica ▶ Antes de iniciar os trabalhos, verifique o local de trabalho relativamente a cabos eléctricos encobertos, bem como tubos de gás e água. Partes metálicas externas da ferramenta podem causar um choque eléctrico se, inadvertidamente, danificarem uma linha eléctrica. ▶ Verifique o cabo de conexão regularmente. Se danificado, deve ser imediatamente substituído por um especialista reconhecido. Quando o cabo de conexão da ferramenta eléctrica está danificado, deve ser substituído por um cabo de conexão específico e aprovado, que se encontra disponível através do Serviço de Clientes Hilti. Verifique as extensões de cabo regularmente. Se estiverem danificadas, deverão ser substituídas. Se danificar o cabo ou a extensão enquanto trabalha, não lhe toque. Retire a ficha de rede da tomada. Cabos de conexão e extensões danificados representam um risco de choque eléctrico. Utilização e manutenção de ferramentas eléctricas ▶ Fixe a peça a trabalhar. Uma peça a trabalhar fixada com grampos ou num torno de bancada fica mais segura do que apenas com a mão. ▶ Verifique se os acessórios utilizados são compatíveis com o sistema de encaixe e se estão correctamente encaixados no mandril. ▶ Em caso de falha eléctrica desligue a ferramenta eléctrica e retire a ficha de rede, de modo a evitar uma colocação inadvertida em funcionamento quando a energia for restabelecida. 3 Descrição

3.1 Vista geral do produto 1

Porta-ferramentas TEC ou TET

Bloqueio do interruptor on/off

Superfície do punho anterior

3.2 Utilização correcta

O produto descrito é um martelo demolidor eléctrico. Está concebido para trabalhos de cinzelamento leves em alvenaria e para trabalhos de acabamento em betão. ▶ Certifique-se de que a corrente eléctrica à qual a ferramenta é ligada está de acordo com a mencionada na placa de características.

3.3 Active Vibration Reduction (AVR)

Este produto está equipado com um sistema Active Vibration Reduction (AVR) que reduz significativamente a vibração.

3.4 Incluído no fornecimento

Martelo demolidor, manual de instruções. Nota Poderá encontrar outros produtos de sistema aprovados para o seu produto no seu Centro de Assistência Hilti ou online, em: www.hilti.com. Printed: 22.02.2016 | Doc-Nr: PUB / 5070940 / 000 / 0349 4 Características técnicas

4.1 Martelo demolidor

Em caso alimentação por um gerador ou transformador, a respectiva potência de saída mínima deverá corresponder ao dobro da potência nominal indicada na placa de características do aparelho. A tensão em carga do transformador ou gerador deverá encontrar-se sempre entre +5% e -15% da tensão nominal. As indicações são válidas para uma tensão nominal de 230 V. As indicações podem variar no caso de tensões diferentes e de versões apenas disponíveis em alguns países. Verifique sempre a tensão nominal, frequência e a potência ou a corrente nominais na placa de características. TE 300AVR Corrente nominal 230 V 4,5 A Peso de acordo com o Procedimento EPTA de 01/2003 3,8 kg Energia de impacto de acordo com o procedimento EPTA de 05/2009 3,3 J

4.2 Informação sobre o ruído e valores das vibrações determinados, em conformidade com a

EN 60745 Os valores de pressão acústica e de vibração indicados nestas instruções foram medidos em conformidade com um processo de medição normalizado, podendo ser utilizados para a intercomparação de ferramentas eléctricas, sendo também apropriados para uma estimativa preliminar das exposições. Os dados indicados representam as aplicações principais da ferramenta eléctrica. No entanto, se a ferramenta eléctrica for utilizada para outras aplicações, com acessórios diferentes dos indicados ou devido a manutenção insuficiente, os dados podem diferir. Isso pode aumentar notoriamente as exposições durante todo o período de trabalho. Para uma avaliação exacta das exposições, também se devem considerar os períodos durante os quais a ferramenta está desligada ou, embora ligada, não esteja de facto a ser utilizada. Isso pode reduzir notoriamente as exposições durante todo o período de trabalho. Defina medidas de segurança adicionais para protecção do operador contra a acção do ruído e/ou de vibrações, como, por exemplo: manutenção da ferramenta eléctrica e dos acessórios, medidas para manter as mãos quentes, organização dos processos de trabalho. Valores de emissão de ruído determinados, em conformidade com a norma EN 60745-2-6 Nível de potência acústica medido (L

102 dB(A) Incerteza para nível de emissão sonora (K

3 dB(A) Nível de pressão da emissão sonora (L

91 dB(A) Incerteza para nível de pressão da emissão sonora (K

3 dB(A) Valor total das vibrações (soma vectorial de três direcções), determinado de acordo com a norma EN 60745-2-6 Cinzelar (a h, Cheq

13,5 m/s² Incerteza (K) 1,5 m/s² 5 Utilização Colocar/retirar o acessório AVISO Risco de ferimentos O acessório fica quente após utilização prolongada e pode apre- sentar arestas vivas. ▶ Use luvas de protecção quando substituir os acessórios. Nota Verifique o acessório quanto a danos e desgaste irregular antes de cada utilização e, se necessário, substitua-o. Nota Utilize apenas massa lubrificante original da Hilti. A utilização de uma massa lubrificante não adequada pode provocar danos no produto.

Printed: 22.02.2016 | Doc-Nr: PUB / 5070940 / 000 / 0350 Posicionar o cinzel Nota O cinzel pode ser fixo em 12 posições diferentes (em incrementos de 30°). Assim, tanto os cinzéis planos como os cinzéis côncavos podem ser ajustados na posição ideal para o trabalho em causa.

Colocar o adaptador de agulhas CUIDADO Risco de ferimentos Perigo em caso de utilização do adaptador de agulhas com ferra- mentas não compatíveis. ▶ Utilize o adaptador de agulhas apenas com a TE 300-AVR. AVISO Risco de ferimentos Os dedos podem ficar entalados. ▶ Utilize luvas de protecção para a colocação do adaptador de agulhas.

Retirar o adaptador de agulhas AVISO Risco de ferimentos O acessório fica quente após utilização prolongada e pode apre- sentar arestas vivas. ▶ Use luvas de protecção quando substituir os acessórios.

Seleccionar/ajustar a guia das agulhas AVISO Risco de ferimentos O acessório fica quente após utilização prolongada e pode apre- sentar arestas vivas. ▶ Use luvas de protecção quando substituir os acessórios. Nota A guia das agulhas pode ser trocada e ajustada. Circular ou oval para superfícies, arestas ou esquinas.

Trocar a gaiola das agulhas e as agulhas AVISO Risco de ferimentos O acessório fica quente após utilização prolongada e pode apre- sentar arestas vivas. ▶ Use luvas de protecção quando substituir os acessórios. Nota A tensão prévia da mola separa o porta-agulhas do travamento. As agulhas podem ser substituídas individualmente ou todas em conjunto.

6 Conservação e manutenção AVISO Perigo devido a choque eléctrico! A conservação e manutenção com a ficha de ligação inserida pode originar ferimentos graves e queimaduras. ▶ Retirar sempre a ficha de ligação antes de todos os trabalhos de conservação e manutenção! Conservação

• Remover sujidade aderente com cuidado.

• Nunca opere o produto com as saídas de ar obstruídas! Limpe cuidadosamente as saídas de ar com uma escova seca.

• Limpar a carcaça apenas com um pano ligeiramente humedecido. Não utilizar produtos de conservação que contenham silicone, uma vez que estes poderiam danificar os componentes de plástico.

• Não utilize qualquer pulverizador, aparelho de jacto de vapor ou água corrente para a limpeza! Printed: 22.02.2016 | Doc-Nr: PUB / 5070940 / 000 / 0351 Manutenção AVISO Perigo devido a choque eléctrico! Reparações incorrectas em peças eléctricas podem causar ferimentos e queimaduras graves. ▶ As reparações na parte eléctrica apenas podem ser executadas por um electricista especializado.

• Verificar, regularmente, todos os componentes visíveis quanto a danos e os comandos operativos quanto a funcionamento perfeito.

• Em caso de danos e/ou perturbações de funcionamento, não operar o aparelho eléctrico. Mandar reparar de imediato pelo Centro de Assistência Técnica Hilti.

• Nas versões com cabo de alimentação substituível, é permitido que um electricista especializado substitua o cabo de alimentação.

• Após os trabalhos de conservação e manutenção, aplicar todos os dispositivos de protecção e verificar o respectivo funcionamento. Nota Para um funcionamento seguro, utilize apenas peças sobresselentes e consumíveis originais. Poderá encontrar as peças sobresselentes, consumíveis e acessórios aprovados por nós para o seu produto no seu Centro de Assistência Hilti ou em: www.hilti.com 7 Localização de avarias No caso de avarias que não sejam mencionadas nesta tabela ou se não conseguir resolvê-las por si mesmo, contacte o nosso Centro de Assistência Técnica Hilti. Avaria Causa possível Solução O martelo demolidor não ar- ranca. Não recebe corrente eléctrica. ▶ Insira outra ferramenta eléctrica e verifique o funcionamento. Não tem percussão. Ferramenta demasiado fria. ▶ Coloque o martelo demolidor sobre o material base e deixe- o trabalhar em vazio. Se necessário, repita, até o mecanismo de percussão trabalhar. Fraca performance do mar- telo demolidor. Extensão de cabo demasiado comprida e/ou com secção inadequada. ▶ Utilize uma extensão de cabo com comprimento permitido e/ou com secção suficiente. O interruptor on/off não foi total- mente pressionado. ▶ Pressione o interruptor on/off o máximo possível. Não é possível soltar o cinzel do bloqueio. O mandril não está completamente puxado para trás. ▶ Puxe o bloqueio da ferramenta para trás, até ao encosto, e retire a ferramenta. 8 Reciclagem As ferramentas Hilti são, em grande parte, fabricadas com materiais recicláveis. Um pré-requisito para a reciclagem é que esses materiais sejam devidamente separados. Em muitos países, a Hilti aceita a sua ferramenta usada para reutilização. Para mais informações dirija-se ao Serviço de Clientes Hilti ou ao seu vendedor. De acordo com a directiva europeia relativa aos resíduos de equipamentos eléctricos e electrónicos e a correspondente transposição para as leis nacionais, as ferramentas eléctricas usadas devem ser recolhidas separadamente, sendo encaminhadas para um reaproveitamento ecológico. ▶ Não deite ferramentas eléctricas no lixo doméstico! Printed: 22.02.2016 | Doc-Nr: PUB / 5070940 / 000 / 0352 9 Garantia do fabricante ▶ Em caso de dúvidas quanto às condições de garantia, contacte o seu parceiro Hilti local. 10 Declaração de conformidade CE Fabricante Hilti Aktiengesellschaft Feldkircherstrasse 100 9494 Schaan Liechtenstein Declaramos sob nossa exclusiva responsabilidade que este produto cumpre as seguintes directivas e normas. Designação Martelo demolidor Tipo TE 300-AVR Geração 01 Ano de fabrico 2008 Nível de potência acústica medido, L

(conforme a norma 2000/14/CE Anexo VI): 102 dB/1pW Nível de potência acústica garantido, L
