MANUAL DE UTILIZADOR Majestic Sense ELICA

PRODUCTOS QUE CONTENGAN CLORO! Mantenimiento del contenedor anti-condensación. El vidrio pequeño localizado frontalmente sobre el contenedor recogedor de condensación, permite verificar cuando el contenedor está lleno y por lo tanto debe ser desocupado y limpiado. De cualquier manera, el contenedor debe ser desocupado y limpiado AL MENOS una vez por semana o con más frecuencia en base al uso de la campana. El contenedor puede ser lavado manualmente en la lavavajillas a temperaturas bajas y con un ciclo breve de lavado. Fig. 25 Filtro antigrasa Fig. 10-22 Retiene las partículas de grasa producidas cuando se cocina. Debe limpiarse una vez al mes (o cuando el sistema de indicación de saturación de los filtros - si está previsto en el modelo que se posee - indica esta necesidad) con detergentes no agresivos, manualmente con un cepillo de cerdas suaves o bien en lavavajillas a bajas temperaturas y con ciclo breve. Con el lavado en el lavavajilla el filtro antigrasa metálico puede desteñirse pero sus características de filtrado no cambian absolutamente. Para desmontar el filtro antigrasa, tirar de la manija de desenganche de muelle. Filtro al carbón activo (solamente para la versión filtrante) Fig. 21 Retiene los olores desagradables producidos por la cocción de alimentos. El filtro de carbón activado se satura después de un tiempo de uso, dependiendo del tipo de cocción de alimentos y la regularidad con que se limpia el filtro de grasa. En cualquier51 caso es necesario sustituir el cartucho al menos cada 4 meses (o cuando el sistema de indicación de saturación de los filtros - si está previsto en el modelo que se posee - indica esta necesidad). NO puede lavarse o reciclarse. Filtro de carbòn circular Aplicar uno por lado para cubrir ambas rejillas de protecciòn del rotor del motor, después girar en sentido horario. Para el desmontaje, girar en sentido antihorario. Sustitución de la lámpara La campana viene provista de un sistema de iluminación basado en la tecnología LED. Los LEDS garantizan una óptima iluminación, una duración hasta 10 veces mayor de las lámparas tradicionales y permiten aborra el 90% de energía eléctrica. . Para la sustitución dirigirse al servicio asistencia técnica .52 PT - Instruções para montagem e utilização Siga especificamente as instruções indicadas neste manual. Declina-se qualquer responsabilidade por eventuais inconvenientes, danos ou incêndios provocados ao aparelho, derivantes da inobservância das instruções indicadas neste manual. O exaustor foi concebido para a aspiração de fumos e vapores de cozimento e é destinado exclusivamente para uso doméstico. O exaustor pode ter estéticas diferentes a quanto ilustrado neste livrete, todavia as instruções de uso, manutenção e instalação permanecem as mesmas. ! É importante conservar este manual para eventuais consultas futuras. Em caso de venda ou mudança, certificar-se que o manual acompanhe o produto. ! Ler cuidadosamente as instruções: elas apresentam importantes informações sobre a instalação, uso e segurança. ! Não efetuar variações elétricas ou mecânicas no produto ou nos tubos de fuga. ! Antes de prosseguir com a instalação do dispositivo, verificar todos os componentes que não sejam danificados. Caso contrário, contatar o seu fornecedor e não prosseguir com a instalação. Nota: As peças que apresentam o símbolo “(*)” são acessórios opcionais fornecidos somente em alguns modelos ou são peças que não acompanham o produto, mas que precisam ser adquiridas. Advertências Antes de fazer qualquer operação de limpeza ou de manutenção, deve-se desligar o exaustor da rede elétrica retirando a tomada ou desligando a alimentação da rede elétrica. Usar sempre luvas de trabalho para todas as operações de instalação e manutenção. Este aparelho pode ser usado por crianças a partir de 8 anos de idade e por pessoas com reduzidas capacidades físicas, sensoriais e mentais, ou falta de experiência e conhecimento, desde que sejam supervisionadas ou se tiverem recebido as necessárias instruções relativas ao uso em segurança do aparelho e que tenham conhecimento dos riscos envolvidos. As crianças não devem ser autorizadas a manipular os comandos ou brincar com o aparelho. A limpeza e a manutenção não devem ser feitas por crianças sem supervisão. O local onde o aparelho será instalado, deve ser suficientemente ventilado, quando o exaustor for utilizado em conjunto a outros dispositivos de combustão de gás ou outros combustíveis. O exaustor deve ser limpo regularmente, seja interna que externamente (PELO MENOS UMA VEZ POR MÊS), respeitando sobretudo o quanto expressamente indicado nas instruções de manutenção. A inobservância das normas de limpeza do aparelho e da substituiçao e limpeza dos filtros comporta riscos de incêndio. É severamente proibido colocar alimentos diretamente na chama, sob o exaustor. O uso de chama livre causa danos aos filtros e pode originar incêndios, portanto, deve ser evitado em quaisquer circunstâncias. Os alimentos fritos devem ser feitos sob controle, para evitar que o óleo sobreaqueça e se incendeie. CUIDADO: Peças acessíveis do exaustor podem queimar quando utilizado com a placa de fogão. Para a substituição da lâmpada, utilizar apenas o tipo de lâmpada indicado na secção de Manutenção/Substituição de lâmpadas deste manual. ATENÇÃO! Não ligar o aparelho à rede elétrica até que a instalação esteja totalmente concluída. Relativamente às medidas técnicas e de segurança a serem adotadas para a descarga de fumos, é importante respeitar rigorosamente os regulamentos fornecidos pelas autoridades locais. O sistema de condutas desde aparelho não pode ser conectado a outro sistema de ventilação já existente que esteja sendo usado para qualquer outra finalidade, como descarga de fumos de aparelhos a gás ou outros53 combustíveis. Não utilizar ou deixar o exaustor sem lâmpadas corretamente montadas, devido ao possível risco de choques elétricos. Nunca utilizar o exaustor sem as grades montadas corretamente. O exaustor NUNCA deve ser utilizado como uma superfície de apoio, a menos que não seja especificamente indicado. Usar somente os parafusos de fixação fornecidos com o aparelho, para a instalação, ou, se não for fornecido, comprar o tipo de parafuso correto. Usar o comprimento correto para os parafusos que são identificados no Guia de Instalação. Em caso de dúvida, consultar um centro de assistência autorizado ou pessoa qualificada similar. ATENÇÃO! A falta de instalação de parafusos ou dispositivos de fixação em conformidade com estas instruções, pode resultar em riscos elétricos. Este aparelho está classificado de acordo com a Diretiva Europeia 2012/19/EC sobre Resíduos de equipamento elétrico e eletrónico (REEE). Ao garantir a eliminação adequada deste produto, estará a ajudar a evitar potenciais consequências negativas para o ambiente e para a saúde pública, que poderiam derivar de um manuseamento de dispersão inadequada deste produto. O símbolo no produto ou nos documentos que acompanham o produto, indica que este aparelho não pode receber um tratamento semelhante ao de uma dispersão doméstica. Pelo contrário, deverá ser depositado no respectivo centro de recolha para a reciclagem de equipamento elétrico e eletrónico. A eliminação deverá ser efetuada em conformidade com as normas ambientais locais para a eliminação de desperdícios. Para obter informações mais detalhadas sobre o tratamento, a recuperação e a reciclagem deste produto, contate o Departamento na sua localidade, o seu serviço de eliminação de desperdícios domésticos ou a loja onde adquiriu o produto. Aparelho projetado, testado e fabricado de acordo com:

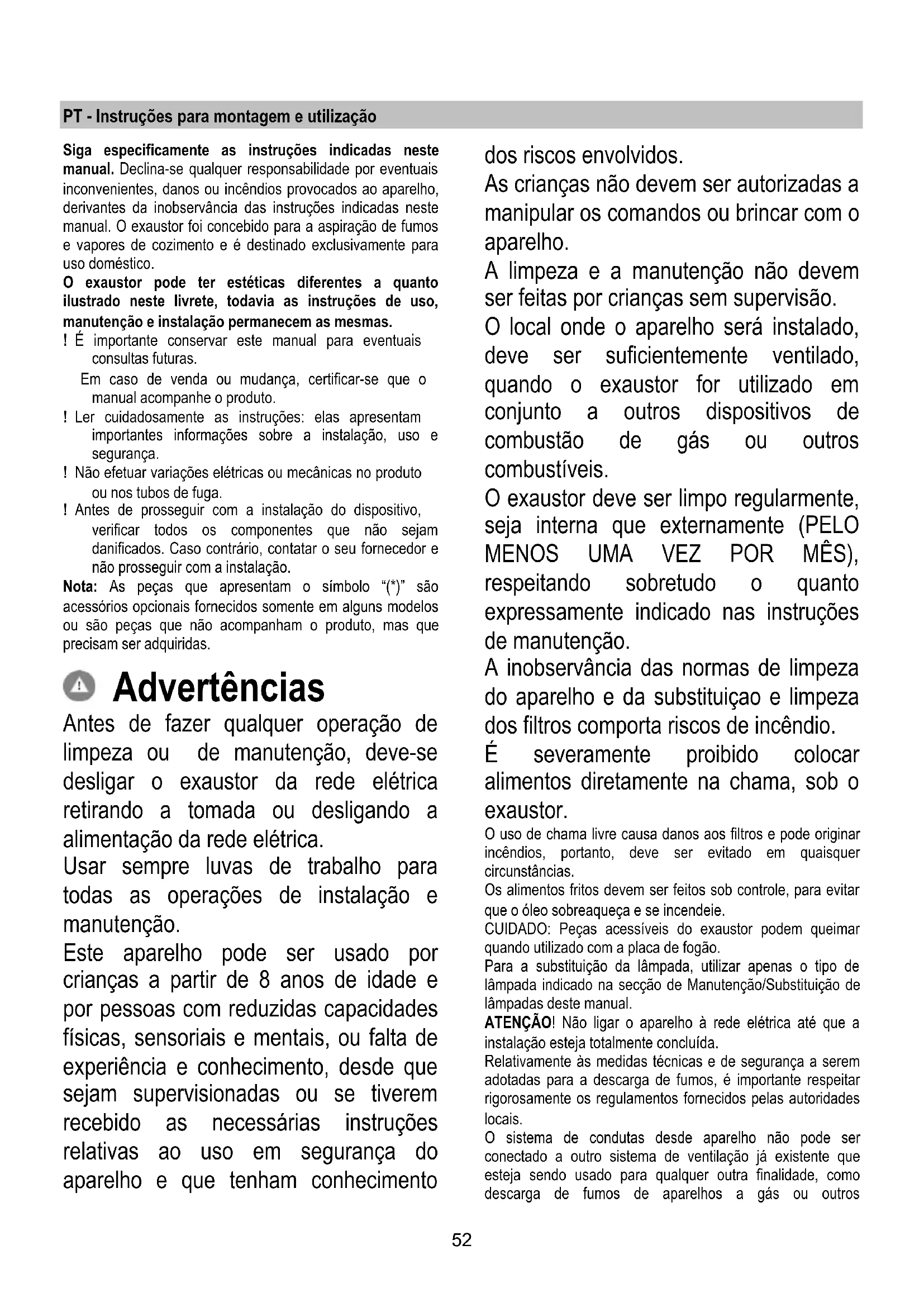

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugestões para uma utilização correta, de modo a reduzir o impacto ambiental: LIGUE o exaustor na velocidade mínima quando começar a cozinhar e mantenha-o em função por mais alguns minutos após ter terminado. Aumente a velocidade somente em caso de muita fumaça ou vapor e use as velocidades altas somente em situações extremas. Substitua o(s) filtro(s) a carvão quando necessário, para manter uma boa eficiência na redução dos odores. Limpe o(s) filtro(s) de gordura quando necessário para manter uma boa eficiência. Use o diâmetro máximo do sistema de condutas indicado neste manual para otimizar a eficiência e minimizar o ruído. Uso O exaustor é fabricado para ser utilizado na versão aspirante, com exaustão externa do ar, ou filtrante, com recirculação interna. Versão aspirante Os vapores são evacuados para o exterior, por meio de um tubo de descarga fixado à flange de conexão que se encontra sobre o exaustor. O diâmetro do tubo de descarga deve ser equivalente ao diâmetro do anel de conexão. Se o exaustor for dotado de filtros de carvão ativo, estes deverão ser retirados. Conectar o exaustor aos tubos e orifícios de descarga da parede com diâmetro equivalente a saída de ar (falange de união). O uso de tubos ou orifícios de descarga de parede com diâmetro inferior, pode provocar a diminuição da performance de aspiração e um drástico aumento do ruído. Não nos responsabilizamos a este respeito. ! Utilizar um tubo condutor com o comprimento não inferior ao indicado. ! Utilizar um tubo condutor com o menor número possível de curvas (ângulo máximo da curva: 90ºC 90°). ! Evitar alterações drásticas da seção do tubo (diâmetro). Versão filtrante O ar aspirado será desengordurado e desodorizado antes de ser recanalizado de volta para o ambiente. Para usar o exaustor nesta versão é necessario instalar um sistema de filtragem adicional a base de carvão ativado.

Instalação A distância mínima entre a superfície de suporte dos recipientes sobre o fogão e a parte mais baixa do exaustor não deve ser inferior a 45cm no caso de fogões elétricos e 60cm no caso de fogões à gás ou combinados. Se as instruções de instalação do fogão à gás especificarem uma distância maior, deve-se levar em conta esta indicação. Conexão elétrica A voltagem da rede elétrica deve corresponder com a voltagem indicada na etiqueta das características, situada no interior do exaustor. Se dotado de ficha, conectar o exaustor a uma tomada em conformidade com as normas vigentes posta em zona acessível, mesmo depois da instalação. Se não dotada de ficha (conexão direta à rede) ou a tomada não se encontra em zona acessível, mesmo depois da instalação, aplicar um interruptor bipolar, em conformidade com a norma que assegure a desconexão completa da rede nas condições da categoria de sobretensão III, conformemente às regras de instalação.54 Atenção! Antes de conectar novamente o circuito do exaustor com a alimentação elétrica, verificar seu funcionamento, atentar sempre para que o cabo de rede esteja montado corretamente. O exaustor está equipado com um cabo de alimentação especial; no caso do cabo ficar danificado, efetuar um pedido ao serviço de assistência técnica. Montagem Antes de iniciar a instalação:

• Verificar que o produto adquirido tenha dimensões adequadas para a área escolhida de instalação.

• Tirar o/s filtro/s de carvão ativado (*) se fornecidos (ver também o parágrafo relativo). Este/s deve/m ser remontado/s somente caso se deseje utilizar o exaustor na versão filtrante.

• Verificar que, dentro do exaustor, não haja (por motivos de transporte) materiais extras (por exemplo envelopes com parafusos (*), garantias (*) etc.), eventualmente tirar e conservar. O exaustor é dotado de buchas de fixação adequadas para a maior parte das paredes/tetos. No entanto é necessário que um técnico qualificado faça sua instalação. A parede/teto deve ser suficientemente robusta para suportar o peso do exaustor.

Funcionamento Painel de controle com 7 teclas Para selecionar as funções do exaustor, é suficiente tocar delicadamente os comandos.

Funcionamento Automático (sensor) e conexão com SNAP ® e a placa de fogão Elica (ver parágrafo relativo). Tecla ON/OFF "Função anti- condensação": serve para evitar a formação de condensação na superfície do exaustor. Para ser ativado quando necessário. "Função anti-condensação automática": esta função vem ativada cada vez que o exaustor vier ligado. Ativação automática ON/OFF: com o exaustor desligado, pressionar e segurar a tecla (por cerca de 3 segundos até ouvir um sinal acústico "beep") para ativar ou desativar a função. Nota: A função anti-condensação, de qualquer modo, vem ativada somente com o motor ligado.

tenção! Embora esta função nunca venha ativada, é recomendado, de qualquer modo, efetuar a manutenção de anti- condensação periodicamente na gaveta, conforme descrito no parágrafo "Manutenção - Limpeza - Manutenção da gaveta". Tecla ON/OFF luz Pressionar rapidamente para ligar ou desligar a iluminação da placa de fogão. Pressionar e segurar para ligar ou desligar a luz ambiente (somente em alguns modelos). Tecla de seleção de velocidade (potência de aspiração) alta e intensiva. Pressionar para ativar a velocidade (potência de aspiração) alta. Pressionar novamente para ativar a velocidade (Potência de aspiração) intensiva (tecla piscando por 5 minutos) e, em seguida, passará para a velocidade (potência de aspiração) média. Tecla de seleção da velocidade (potência de aspiração) média - Tecla de seleção da velocidade (potência de aspiração) baixa - quando pisca, indica a necessidade de lavar o filtro de gordura. Tecla OFF motor (stand by)

Indicador de Saturação dos filtros O exaustor irá sinalizar, em intervalos regulares, a necessidade de efetuar a manutenção dos filtros. Tecla acesa estaticamente, significa: efetuar a manutenção do filtro de gordura. Tecla acesa piscando, significa: efetuar a manutenção do filtro de carvão ativo. Nota: A sinalização de saturação dos filtros é visível nos primeiros minutos após o desligamento do motor, neste55 tempo, executar o reset dos indicadores de saturação. Reset dos indicadores de saturação dos filtros: Pressionar prolongadamente a tecla

Ativação do indicador de saturação do filtro de carvão ativo Nota: esta operação deve ser efetuada com o exaustor desligado. Este indicador, normalmente é desativado. Pressionar prolongadamente a tecla para ativar a função: a tecla se acederá em luz estática. Para desligar a função, pressionar a tecla prolongadamente: a tecla iniciará a piscar. Funcionamento automático (sensor) e conexão com SNAP

e a placa de fogão Elica Atenção! O bom funcionamento do exaustor vai depender da "Regularização dos parâmetros para o Funcionamento automático" (veja parágrafo relativo). Funcionamento automático (sensor) Pressionar a tecla .(o LED central acende- se com luz branca). O exaustor irá funcionar na velocidade mais adequada, em base a fumaça de cozedura relevada pelo sensor, o qual o exaustor é dotado. Funcionamento automático do exaustor com SNAP

Pressionar a tecla .(os LEDs acendem-se com a cor laranja) para indicar que o exaustor è capaz de funcionar automaticamente com o SNAP

é uma unidade de aspiração auxiliaria, capaz de funcionar junto ao exaustor. Para maiores informações, consultar o manual fornecido com o SNAP

Funcionamento automático do exaustor com a placa de fogão Elica O comportamento do exaustor também vai depender da utilização da placa de fogão Elica. Pressionar a tecla .(os LEDs se acenderão de branco) para indicar que o exaustor è capaz de funcionar automaticamente com a placa de fogão Elica. Por isso, o comportamento do exaustor também vai depender da utilização da placa de fogão Elica. Nota: O funcionamento automático com a placa de fogão só è possível com placas específicas. Para maiores informações, contactar o revendedor oficial ou centro de assistência técnica autorizado. Funcionamento automático do exaustor com SNAP

fogão Elica Pressionar a tecla (os LEDs acendem-se com a cor laranja) para indicar que o exaustor é capaz de funcionar automaticamente com a placa de fogão e o SNAP

Regularização dos parâmetros para o Funcionamento automático Nota: Todas as operações de calibragem, seleção, ajuste e ligação lógica, abaixo descritas, são possíveis somente com o exaustor desligado (OFF). O ajuste dos parâmetros ocorre regularmente em automático cada vez que o exaustor é reconectado na fonte de alimentação (por exemplo: com a primeira instalação ou após um blackout) ou manualmente. Regularização manual Deve ser feita quando se nota um funcionamento insatisfatório no Funcionamento automático e deve ser efetuada quando, na cozinha, persistir condições ambientais normais. A regularização manual prevê:

• Calibração do exaustor:

• Seleção da placa de fogão.

• Ligação lógica entre o exaustor e a placa de fogão (caso possua uma placa de fogão Elica).

• Ligação lógica entre o exaustor e SNAP

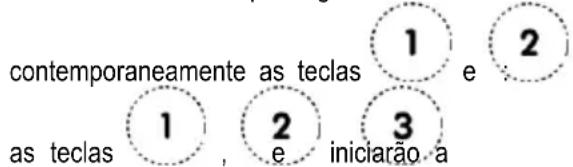

Calibração do exaustor Pressionar prolongadamente a tecla , todos os LEDs da tecla irão piscar para indicar que a calibração teve início, este processo durará em cerca 5 minutos. Seleção da placa de fogão Pressionar prolongadamente e contemporaneamente as teclas e : as teclas , e iniciarão a piscar por 5 segundos. Dentro deste tempo pressionar: a tecla no caso de placa de fogão a gás; a tecla no caso de placa de fogão elétrico;56 a tecla no caso de placa de fogão à indução. A tecla selecionada permanece acesa indicando o selecionamento. Após 10 segundos, a tecla piscará brevemente para indicar que a escolha feita foi registrada. Ligação lógica entre o exaustor e a placa de fogão (caso se possua uma placa de fogão Elica). a. Ligar o exaustor e a placa de fogão Elica contemporaneamente. b. o exaustor emitirá 2 sinais acústicos (beeps) com intermitência, para indicar que é pronta para receber o sinal de ligação da placa de fogão Elica. c. As tentativas de ligação com a placa de fogão Elica duram 5 minutos, dentro deste prazo, o exaustor emitirá 3 sinais acústicos (beeps) consecutivos, para indicar a coligação bem sucedida com a placa de fogão Elica. d. Verificar o êxito da conexão com a placa de fogão Elica: Pressionar a tecla .(os LEDs acendem-se com luz branca). Se a conexão lógica entre o exaustor e a placa de fogão Elica falhar, proceder da seguinte forma: Desconectar e reconectar o exaustor da rede elétrica pelo menos 5 vezes em 30 segundos. Repetir as operações a-b-c-d acima descritas. Caso NÃO possua um plano de cozedura Elica: Neste caso, o exaustor, depois de ser desligado da rede, tentará ligar-se a um plano de cozedura: o exaustor emite 2 sinais acústicos (bip) intermitentes durante cerca de 5 minutos. Aguardar até que o exaustor termine as tentativas de ligação e proceder à desativação do módulo eletrónico de ligação tal como se segue: Com o exaustor desligado pressionar ao mesmo tempo durante mais de 10 segundos as teclas e ; o exaustor emite um sinal sonoro longo (biiiip) indicando que a desativação foi feita com sucesso. Caso adquira um plano de cozedura Elica posteriormente: Efetuar a operação indicada abaixo e, em seguida, repetir as operações descritas no parágrafo "Caso possua um plano de cozedura Elica". Reativação do módulo de ligação entre exaustor e plano de cozedura Elica: Com o exaustor desligado pressionar ao mesmo tempo durante mais de 10 segundos as teclas e ; o exaustor emite um sinal sonoro longo (biiiip) indicando que a ativação foi feita com sucesso. Conexão lógica entre o exaustor e o SNAP

(caso se possua um SNAP

A conexão entre o exaustor e o SNAP

automática. Não é necessário efetuar nenhuma definição.

Manutenção Limpeza Para a limpeza, utilizar um pano humedecido com detergentes líquidos neutros. Evitar o uso de produtos contendo abrasivos. NÃO UTILIZE ÁLCOOL! Manutenção da gaveta anti-condensação. O vidro na parte frontal da gaveta recolhe condensação permite-lhe verificar quando a gaveta estiver cheia e deverá ser esvaziada e limpa. De qualquer modo, a gaveta deve ser esvaziada e limpa PELO MENOS uma vez por semana, ou com mais frequencia, de acordo com o uso do exaustor. A gaveta pode ser lavada à mão ou em máquina de lavar louça, com uma temperatura baixa e ciclo breve. Fig. 25 Filtro antigordura Fig. 10-22 Capta as partículas de gordura provenientes do cozimento. O Filtro de gordura deve ser limpo uma vez por mês (ou quando o sistema de indicação da saturação dos filtros - se previsto no modelo adquirido – indicar esta necessidade), com detergentes não agressivos. O filtro pode ser lavado manualmente ou em máquina de lavar louça a baixas temperaturas e com ciclo breve. O filtro metálico para a gordura pode perder cor com as lavagens na máquina da louça, mas suas características de filtração não se alteram. Para desmontar o filtro antigordura puxe o puxador de libertação com mola. Filtro de carvão activo (só para a versão filtrante) Fig. 21 Retém os odores desagradáveis produzidos durante a preparação de alimentos. A saturação do filtro de carvão activado se verifica após um uso mais ou menos prolongado em função do tipo de cozinha e da regularidade da limpeza do filtro de gorduras. Em todo caso, é necessário substituir o cartucho no máximo cada 4 meses (ou quando o sistema de indicação da saturação dos filtros - se previsto no modelo que se possui – indicar esta necessidade). NÃO pode ser lavado ou regenerado.57 Filtro a carvão circular Aplique um por cada lado a cobertura de ambas as grelhas de protecção do impulsor do motor, depois disso vire a pega em sentido horário. Para a desmontagem vire em sentido anti horário. Substituição das lâmpadas O exaustor é dotado de um sistema de iluminação baseada na tecnologia LED. Os LED garantem uma iluminação melhor e uma duração de até 10 vezes maior que as lâmpadas tradicionais e economizam 90% de energia elétrica. Para a substituição, contatar o serviço de assistência técnica.58 EL - ΟΔΗΓΙΕΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ ΚΑΙ ΧΡΗΣΗΣ Ακολουθήστε αυστηρά τις οδηγίες που αναφέρονται σε αυτό το εγχειρίδιο. Δεν αναλαμβάνουμε καμία ευθύνη για τυχόν δυσχέρειες, ζημιές ή πυρκαγιές που προκαλούνται και προέρχονται από την μη τήρηση των οδηγιών που αναφέρονται σε αυτό το εγχειρίδιο. Ο απορροφητήρας έχει κατασκευαστεί για την απορρόφηση καπνών και ατμών μαγειρέματος και έχει σχεδιαστεί αποκλειστικά για οικιακή
