| Tipo de producto | Campana extractora o filtrante (recirculación) |
| Alimentación eléctrica | 220-240 V ~ 50/60 Hz (ver placa de características) |
| Potencia de aspiración | 4 velocidades: baja, media, alta, intensiva |
| Funciones principales | Función anticondensación, funcionamiento automático con sensor, conexión SNAP y placa Elica, iluminación LED, indicadores de saturación de filtros |
| Tipo de instalación | Evacuación exterior o recirculación con filtro de carbón activo (opcional) |
| Distancia mínima de seguridad | 45 cm para cocina eléctrica, 60 cm para gas o mixta |
| Filtro antigrasa | Metálico, lavable en lavavajillas (ciclo baja temperatura) |
| Filtro de carbón activo | Reemplazo cada 4 meses máximo (no lavable, no regenerable) |
| Iluminación | LED integrada, reemplazo por servicio autorizado |
| Panel de control | Táctil con 7 botones e indicadores LED |
| Mantenimiento | Limpiar el filtro antigrasa mensualmente; vaciar el depósito de condensación regularmente; usar paño húmedo y detergente neutro |
| Seguridad | Desconectar antes del mantenimiento; no flambear debajo de la campana; usar guantes de trabajo |
| Compatibilidad | Compatible con SNAP y placas de cocción Elica (conexión lógica) |
| Niveles sonoros | Variable según velocidad (no especificado en el manual) |
| Dimensiones | Consultar la ficha técnica del modelo específico (no proporcionada en el manual) |
| Peso | No especificado en el manual |
Preguntas frecuentes - Majestic Sense ELICA
Preguntas de los usuarios sobre Majestic Sense ELICA
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Capucha en formato PDF gratis! Encuentra tus instrucciones Majestic Sense - ELICA y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. Majestic Sense de la marca ELICA.
MANUAL DE USUARIO Majestic Sense ELICA

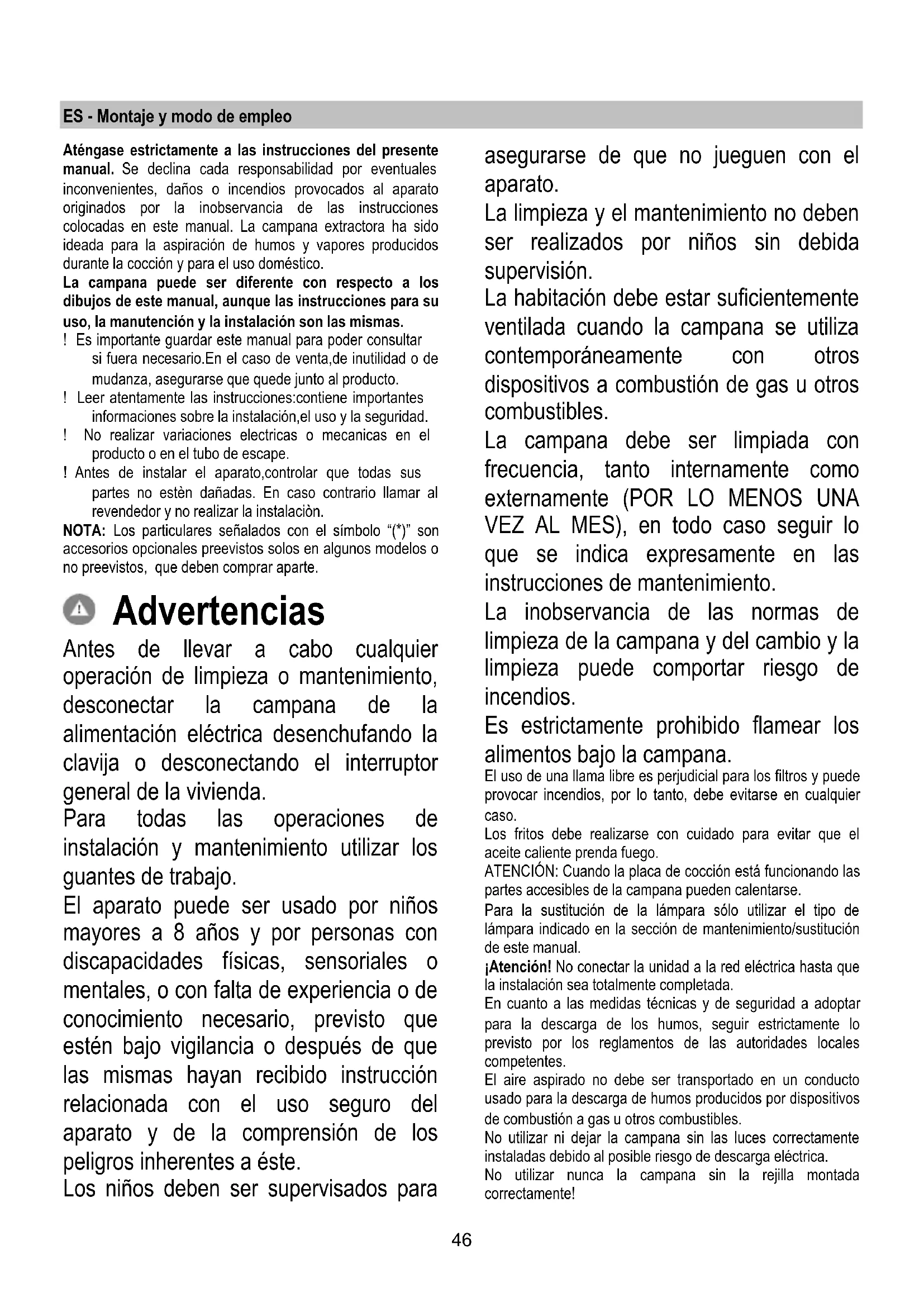

ES - Montaje y modo deemploi
Aténgase estRICTamente a las instrucciones del presente manual. Se declina cada responsabilidad por eventuales inconvenientes, daños o incendios provocados al aparato originados por la inobservancia de las instrucciones colocadas en este manual. La campana extractor ha sido ideada para la aspiración de humos y vapeores producidos durante la cocción y para el uso domestico.
La campana puede serdifferente con respecto a los dibujos de este manual,excepta las instrucciones para su uso,la manutencion y la instalacion son las mismas.
! Es importante guardar este manual para poder consulutar si fuera besoino.En el caso de vente,de inutilidad o de mudanza, asegurarse que quede+junto al producto.
! Leer atentamente las instrucciones:contiene importantes informaciones sobre la instalacion,el uso y la seguridad.
! No realizar variaciones electricas o mecanicas en el producto o en el tubo de escape.
! Antes de instalar el aparato,controlar que todas sus partes no esten dañadas. En caso contrario llamar al revendedor y no realizar la instalación.
NOTA: Los particularesignalados con el significo (^*) "son accesos OPCIONALES preevastos solos en algunos modelos o no preevastos, que deben comprar parte.
Advertencias
Antes depear a cabo qualquier operacion de limpieza o mantenimiento,
desconectar la campana de la alimentacion eletrica desenchufando la clavija o desconnectando el interruptor general de la vivienda.
Para todas las operaciones de instalacion y mantenimiento utilizing los guantes de trabajo.
El aparato pueda ser uso por niños mayores a 8 años y por personas con discapacidades físicas, sensoriales o mentales, o con falta de experiencia o de conocimiento necessario, previsto que estén bajo vigilancia o después de que las mismas hayan recibido instrucción relacionada con el uso seguro del aparato y de la comprensión de los peligros inherentes a este.
Los niños deben ser supervisados para
asegurate de que no juguen con el aparato.
La limpieza y el mantenimiento no debenser realizados por niños sin debida supervisión.
La habitación debe estar suficientemente ventilada cuando la campana se utilizes contemporáneamente con otros dispositivos a combustión de gas u或者其他 combustibles.
La campanaDebe ser limpiada con fecuencia, tanto internamente como externamente (POR LO MENOS UNA VEZ AL MES), en todo caso seguir lo que se indica expresamente en las instrucciones de mantenimiento.
La inobservancia de las normas de limpieza de la campana y del cambio y la limpieza puede comportar riesgo de incendios.
Es estRICTamente prohibido flamear los alimentos bajo la campana.
El uso de una llama libre es perjudicial para los filtros y pueda provocar incendios, por lo tanto, deben evitarse en cualquier caso.
Los fritos deben realizarse con cuidado para evaporar que el aceite caliente prenda fuego.
ATENCION: Cuando la placá de coccción está functioningo las partes accesibles de la campana pueda calentarse.
Para la sustitución de la lampara sólo utilizar el tipo de lampara indicado en la sección de mantenimiento/sustitución de este manual.
Atencion! No conectar la unidad a la red electrica hasta que la instalacion sea totalmente completada.
En cuando a las medidas sociales y de seguidad a adoptar para la descarga de los humos, seguir estRICTamente lo previsto por los reglamentos de las autoridades locales competentes.
El aire aspirado no debe ser transporte en un conductor uso para la descarga de humos producidos por dispositivos de combustion a gas u other combustibles.
No utiliser nideojar la campana sin las luces correctamente instaladasdeferidoalposibiresgodedescargaeléctrica.
No utiliser nunca la campana sin la rejilla montada correctamente!
La campana NUNCA doit utiliserse como una superficie de apoyo a menos que asie se indique especialmente.
Utilizar sólo los tornillos para fijación suministrados con el producto para su instalación, o, si no se suministran, comprar el tipo correcto de tornillos. Utilizar la longitud correcta para los tornillos que se identican en la Guía de instalación. En caso de duda, consultar el centro de asistencia autorizzato o un similar personal calificado.
ATENCLON! Si no se instalan los tornillos y elementos de fijacion de acuerdo con estas instrucciones se peutec incurir en riesgos de naturaleza electricos.
Este aparato llama el marcado CE en conformidad con la Directiva 2012/19/EC del Parlamento Europeo y del Consejo sobre residuos de aparatos electricos y electrónicos (RAEE).
La correcta eliminación de este producto evita consecuencias negativas para el medioambiente y la salute.
El símbolo en el producto o en los documents que se incluyen con el producto, indica que no se pueda trattar como residuo domestico. Esnecessaryaringarlo en un punto de recogida para reciclar aparatos electricos y electrónicos.
Deséchelo con arreglo a las normas medioambienteles para eliminación de residuos.
Para Obtener información más detallada sobre el tratamiento, recuperación y reciclaje de este producto,pongase en contacto con su Municipalidad, con el servicios de eliminación de residuos urbanos o la tienda donde adquirido el producto.
Aparato diseñado, probado y fabricado de acuerdo con:
-
Seguridad: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
-
Prestación: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
-
EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugerencias para un uso correcto con el fin de reducir el impacto ambiental:
Encienda la campana a la velocidad minima cuando empiece a cocinar y mantenga en marcha durante uno horas antes de ser Finished. Aumente la velocidad solo si se produjera una gran calidad de humo y vapor y use la velocidad o velocidades turbo solo en situaciones extremas. Bombie el filtro o filtros de carbón cuando seanecessary paramantener un buena rendimiento en la reduccion de los olores. Limpie el filtró o filtros de grasa cuando seanecessary paramantener un buena rendimiento del filtró de grasa. Utilice el diametro máximo del sistemas de conductos indicado en este manual, para optimizar el rendimiento y minimizar el ruido.
Utilización
La campana está disénada para ser realizada tanto en la forma de extracción al exterior como por la forma de recirculante o filtrado de interior.
Version: Extracción al exterior
El vapor es evacuado hacía el exterior a travers de un tubo de escape introducido en el aró de sujeción que se enquiryra arriba de la campana.
El diametro del tubo de escape debe ser igual al diametro del aro de sujecion.
Conectar la campana en los tubos y en los orificios de escape de pared con diametro equivalente a la calidad del aire (brida de empalme).
El uso de tubos u orificios de escape de pared con diametro inferior, determinará una reducción de los rendimientos de la aspiración y un drástico aumento del ruido.
Se deslinda responsabilitad.
! Utilice un conducto cuya longitud sea la minima indispensable.
! Utilice un conducto con el menor número possible de curvas (ángulo máximo de la curva: 90^ ).
! Evite los Cambios drásticos en la sección del conductor
Version: Recirculante
El aire aspirado vendrá desgraso y desodorizo antes de ser alimentado de nuevo en la habitación.
Para usar la campana en esta version esnecessary instalar un Sistema de filtracion adiconal a base de carbón activado.
Instalación
La distancia minima entre la superficie de coccción y la parte más baja de la campana no debe ser inferior a 45cm en el caso de cocinas electricas y de 60cm en el caso de cocinas a gas o mixtas.
Si las instrucciones para la instalación del dispositivo para cocinar con gas especialcan una distancia mayor, hay que tenerlo en consideración.
Conexión electrica
La tensión de redDebe corresponder con la tensión indicada en la etiqueta colocada en el interior de la campana. Si es suministrada con un enchufe, conectar la campana a un enchufe conforme a las normas en vigor y colocarlo en una zona accesible, aun despues de la instalación. Si no es suministrada con enchufe (conexión directa a la red) o clavija y no es possible situarla en un lugar accesible, aun despues de la instalación, colocar un interruptor bipolar de acuerdo con las normativas, para asegurarse la desconexión completa a la red en el caso de la categoria de alta tensión III, conforme con las reglas de instalación.
Atencion! Antes de reconectar el circuito de la campana a la red y de vericar el correcto funciona, controlar siempre que el cable de red fue montado correctamente.
La campana está provista de un cable de alimentación especial; si el cable se daña, Solicite uno nuevo al Servicio de Assistance Tecnica.
Montaje
Antes de comenzar con la instalación:
- Asegurarse que el producto adquirido, sea de las dimensiones apropriadas para la zona de instalacion escogida.
- Quitar el/los filtr/s al carbón activo (*) si es provisto (ver el párafo relativo).
Este/tos va/van montado/s-Newamente si se desealazar la campana en version filtrante.
- Verificar que en el interior de la campana no hayan (por motivos de transporte) materiales suministrados (como por exemple;bolsas con tornillos (^) ,garantias (^) etc.), eventuallymente quitarlos y conservarlos.
La campana trabecas y accederos de fijación adecuados para la mayor parte de paredes. De cualquier modo, conviene consultar a un的专业 calificado para tener la certeza de que los materiales son adecuados a la pared / techo. La pared / el techo de ser lo suficientmente fuerte para sostener el peso de la campana.
Funcionamento
Panel de control con 7 botones
Para seleccionar las functions de la campanaISTA tocar los botones.
Funcioncimiento automatico (sensor) y connexion con SNAP^® y placar de cocciencia Elica (Ver Parrafoc correspondiente)
Botón ON/OFF "Función anticondensación": sirve para evaporar que se forme condensación sobre la superficie de la campana. Para ser activada cuando exista la necessities.
"Funcion anti-condensation automatica": la campana activa la funcion cada vez que se enciende la campana.
Activación automática ON/OFF: con la campana apagada, mantener presionado el botón (aproximamente 3 seg. Hasta escuchar una señal sonora "bip") para activar o desactivar la funciona.
Nota: La funciona anticonductividad, enequalquier caso, seactivasolamente conel motor encendido.
Atencion! Inclusive si esta funcion no se activa nunca, de在哪ier
manera realizar siempre el mantenimiento del conteditor anticondensacion periodicamente como indicae en el parrafo "Mantenimiento - Limpieza - Mantenimiento del contedor anticonduensation".
Boton ON/OFF luz
Presionar brevamente para encender o apagar la iluminacion de la placac de coccion.
Mantener presionado para encender o apagar la luz ambiente (solo en algunos modelos).
Botón de selección velocidad (potencia de aspiración) alta e Intensiva.
Presionar para activar la velocidad (Potencia de aspiracion) alta.
Mantener presionado para activar la velocidad (Potencia de aspiracion) Intensa (boton con luz intermitente duracion 5 minutes afterwards de lo.
cual vuelve a la velocidad (potencia de aspiracion) media.
Botón de selección velocidad (potencia de aspiración) media
Botón de selección velocidad (potencia de aspiración) baja – cuando es intermitente indica la necesidad de lavar el filtro grasas.
Botón OFF motor (stand by)
Indicadores de Saturación de los filtros
A intervalos regulares la campana indica la necessities de realizar el mantenimiento de los filtros.
Boton 3^+ encendido con una luz fija:realizar el mantenimiento de los filtros para la grasa.
Boton 3^+ encendido con una luz intermitente: realizar el mantenimiento del filtró de carbón activo.
Nota: La indicación de la saturación de los filtros puede verse en el primer minuto cuando del apagado de la campana; bajo de este arco de tiempo debe realizarse el reset de losindicadores de saturación.
Reset de losindicadores de saturacion dellosfiltros:
Mantenga presionado el botón
Activación del indicator de saturación del filtró de carbón activo
Nota: esta operación debe realizarse con la campana apagada.
Este indicator está normalmente desactivado; mantenga
3+ presionado el boton para activar la direccion: el boton se ilumina con una luz fija.
Para desactivar la funciona, mantenga presionado el
boton 3+ : el boton se illumina con una luz intermitente.
Funcionamente automatico (sensor), conexión con SNAP y placá de coccción Elica.
!Atencion! El buena funciona de la campana dependerá de la "Regulacion de los paramedos del Funcionamento automatico" (ver apartado correspondiente)
ilumina de color blanco).
La campana se encenderá a la velocidad más adecuada de acuerdo con los humos de cocción detectados por el sensor del que está equipado la campana.
Funcionamente automatico de la campana con SNAP^®
Presione el boton (las luces LED se iluminan de color anaranjado).
Indica que la campana pueda functionar automatistically con el SNAP®.
Note: El SNAP® es unaunidad de aspiración auxiliar en grado deFuncionar junto con la campana. Para mayor información, consulte elmanual suministrado conel SNAP®
Funcionamente automatico de la campana con la placar de cocccion Elica.
El comportamento de la campana también dependerá del uso de la placá de cocción Elica.
Presione el boton (las luces LED se iluminan de color blanco). Indica que la campana pueda functionar automatistically con la placac de coccion Elica. El comportamento de la campana también dependera entoces del uso de la placac de coccion Elica.
Funciación automática de la campana con SNAP y placá de coccción Elica
Presione el botón, (las luces LED se encienden de color anaranjado) indica que la campana pueda configurar automatistically con la placá de coccción y con el SNAP®.
Regulación de los parámetros para el Funcimiento automático
Nota: Todas las operaciones de calibracion, seleccion, regulacion y connexion lqica descritas a continuacion son posibles con la campana apagada (OFF).
La regulación de los parámetros se realiza regularmente de forma automática cada vez que la campana se vuelve a conectar a la fuente de alimentación electrica (por exemple: con la prima instalación o después de un apagón) omanualmente.
Regulación manual
A realizar cuando se nota un funciona insatisfactorio del Funcimiento automatico y deben realizarse cuando en la comida persisten conditiones ambientales normales.
La regulación manual incluye:
-
Calibración de la campana:
-
Selección de la planta de coccción (gas - inducción o electrica).
-
Conexión lógica entre la campana y la placá de coccción (si se está en posesión de una placá de coccción Elica).
-
Conexión lógica entre la campana y SNAP (si se está en posisión de un SNAP).
Calibración de la campana
S Mantenga presionado el boton , todas las luces LED del boton se iluminan de manière intermitente para indicar que se ha iniciado la calibracion; el proceso de calibracion durar aproximamente 5制动.
Selección de la planta de coccción (gas - inducción o electrica).
Mantenga presionados contemporaneamente los
botones 1 y 2 los botones 1 2 y empiezan a parpadear durante 5 segundos.
Dentro de este lapso de tiempo presione:
1 1 en caso de placacde cocci n a gas.
El boton en caso de placacde cocci n
eléctrica.
El botón en caso de placá de coccción a induction.
El botón presecciónado permanece encendido indicando la selección realizada, après de 10segundos el botón parpadea brevemente paraindicar que la selección realizada ha sido registrada.
Conexión lógica entre campana y placá de coccción (si se está en posesión de una placá de coccción Elica).
a. Conecte la campana y la plac de cocccion Elica simultaneamente.
b. La campana emite 2 senales acústicas (pitidos) intermitentemente para indicar que pueda recibir la.), de conexión de la placá de cocción Elica.
c. Losintentos de conexión con la placadococci Elica duran 5 minuto,dentro de este periodo,la campana emite 3 senales acusticas (pitidos) consecutivas que indican la conexión realizada con la placadococci Elica.
d. Verifique la connexion realizada con la placar de
cocción Elica: Presione el botón (las luces
LED s se iluminan de color blanco).
En el caso en el que la conexión lógica entre la campana y la placá de coccción Elica no haya sido exitosa, proceda de laARRYente眼看:
Desconecte y conecte de nuevo la campana a la alimentacion electrica al menos 5 vezes en 30segundos.
Repita los pasos a-b-c-d descriritos anteriorsmente
Si NO se posee una placac de cocciion Elica:
En este caso la campana, tras la conexión a la red, intentará connectarse de todas manos a una plaza de cocción: la campana emite 2 senales acústicas (beeps) intermitentes duranteunos 5 Minutes.
Espere hasta que la campana termine de intentar conectarse, y proceda entonce a la desactivacion del modulo electronomico de connexion como se describe a continuacion:
Con la campana apagada presione al mesmo tiempo durante
más de 10 seguidos las teclas y la campana emite una señal sonora larga (beeep) para indicar que se ha desactivado.
En el caso de compra de una plaza de coccción Elica en unSEGundomomento
Realice la operation que se indica a continuación y suscesivamente repita el procedimiento descrito en el punto "Si se posee una placá de coccción Elica".
Reactivación del modulo de connexion entre la campana y la placá de coccción Elica:
Con la campana apagada presione alismo tiempo durante
más de 10segundos las teclas y la campana emite una sealsonora larga (beeeep) para indicar que se haactivado.
Conexión lógica entre campana y SNAP^® (si se está en posisión del SNAP^® ).
La conexión entre campana y SNAP® es automatica. No esnecessaryrealizarningúnajuste.
Mantenimiento
Limpieza
Para la limpieza, utilise EXCLUSIVAMENTE un pamo impregnado de detergente liquido neutro. iNO UTILICE UTENSILOS O INSTRUMENTOS PARA LA LIMpieZA! No utilise produits que contengan abrasivos. iNO UTILICE ALCOHOL! iNO UTILICE DESINFECTANTES NI PRODUCTOS QUE CONTENGAN CLORO!
Mantenimiento del contentedor anti-condensacion.
El vidrio(PC)pequeño localizo frontalmente sobre el contender recogedor de condensacion,permite vericar cuando el contender está lleno y por lo tanto debe ser desocupado y limpiado.
De cualquier�性, el contentador debe ser desocupado y limpiado AL MENOS una vez por semifuna o con mas frequencia en base al uso de la campana.
El conteditor pueda ser lavado manualmente en la lavavajillas a temperatas bajas y con un ciclo breve del lavado. Fig. 25
Filtro antigrasa
Fig. 10-22
Retiene las partículas de grasa producidas cuando se cocina.
Debe limpiarse una vez al mes (o cuando el sistema de indicación de saturación de los filtros - si está previsto en el Modelo que se posee - indica esta necessities) con detergentes no agresivos,manualmente con un cepillo de cerdas suaves o bien en lavavajillas a bajas temperatas y con ciclo breve.
Con el lavado en el lavavajilla el filtro antigrasa metalico puede Destenirse pero sus caracteristicas de filtrado no cambian absolutamente.
Para desmontar el filtro antigrasa, tirar de la manija de desenganche de muelle.
Filtro al carbón activo (solamente para la version filtrante)
Fig. 21
Retiene los olores desagradables producidos por la coccion de alimentos.
El filtro de carbón activado se satura cuando de un tiempo de uso,dependiendo del tipo de cocción de alimentos y la regularidad con que se limpia el filtro de grasa. Enequalquier
caso esnecessary sustituir el cartucho al menos cada 4
meses (o cuando el sistemas de indicacion de saturacion de
los filtros - si está previsto en el modelo que se posee - indica
thisa necessities).
Aplicar uno porlucko para cubrir ambas rejillas de proteccion del rotor del motor,despues girar en sentido horario.
Para el desmontaje, girar en sentido antihorario.
Sustitución de la lámpara
La campanaiene provista de un systemade iluminacion basado en la technologia LED.
Los LEDs garantizan una optima iluminación, una duración hasta 10 vezes mayor de las lámparas tradiconales y permiten aborra el 90% de energia electrica.
Para la sustitución dirigirse al service assistencia技术水平。
Se o exaustor foridotado defiltros de carva ativo,estes deverao ser retirados.
Conectar o exaustor acos tubos e orificios de descarga da parede com diametro equivalente a saida de ar (falange de uniao).
Funcimiento automatico (sensor)
(o LED central)
se com Iuz branca).
O comportamento do exaustor también vale depender da utilizesao da plac de fogao Elica.
Pressionar a tecla
os LEDs
de blanco) para indicar que o exaustor é capaz de funciona automaticamente com a placá de fogão Elica. Por isso, o comportamento do exaustor también vale depender da utilizesçao da placá de fogao Elica.
Nota: O funciona automatico com a placu de fogao so esposivel com placas发展目标as. Para maiores informacoes,contactar o revendedor oficial ou centro de assistencia Tecnica
Autorzano.
Funcionamento automatico do exaustor com SNAP^® e fogão Elica
Pressionar a tecla
os LEDs
piscar por 5 segundos.
Dentroarethetempo pressionar:
1 no caso de placac de fogao a gas; 2 no caso de placac de fogao eltrico;
a tecla no caso de placar de fogao a inducao.
LIB0120612A Ed. 07/16
- ES - Montaje y modo deemploi
- Advertencias
- Utilización
- Version: Extracción al exterior
- Version: Recirculante
- Instalación
- Conexión electrica
- Montaje
- Antes de comenzar con la instalación:
- Funcionamento
- Panel de control con 7 botones
- Boton ON/OFF luz
- Indicadores de Saturación de los filtros
- Activación del indicator de saturación del filtró de carbón activo
- Funcionamente automatico (sensor), conexión con SNAP y placá de coccción Elica.
- Funcionamente automatico de la campana con SNAP®
- Funcionamente automatico de la campana con la placar de cocccion Elica.
- Funciación automática de la campana con SNAP y placá de coccción Elica
- Regulación de los parámetros para el Funcimiento automático
- Regulación manual
- Calibración de la campana
- Si NO se posee una placac de cocciion Elica:
- Mantenimiento
- Limpieza
- Mantenimiento del contentedor anti-condensacion.
- Filtro antigrasa
- Fig. 10-22
- Filtro al carbón activo (solamente para la version filtrante)
- Fig. 21
- Sustitución de la lámpara
- Funcimiento automatico (sensor)
- Funcionamento automatico do exaustor com SNAP® e fogão Elica
Marca : ELICA
Modelo : Majestic Sense
Categoría : Capucha
