KÄYTTÖOHJE Majestic Sense ELICA

Underhåll Rengöring Använd endast en trasa fuktad med neutrala rengöringsmedel vid rengöring. Använd inte några verktyg eller instrument för rengöringen! Undvik produkter som innehåller slipmedel. ANVÄND INTE ALKOHOL! Underhåll av kondensbehållaren. Glaset framtill på kondensuppsamlaren tillåter att kontrollera om behållaren är full och ska tömmas och rengöras. I varje fall ska behållaren tömmas och rengöras MINST en gång i veckan eller oftare beroende på hur fläkten används. Behållaren kan rengöras manuellt eller i diskmaskin med låga temperaturer och kort program. Fig. 25 Fettfilter Fig. 10-22 Detta suger upp fettpartiklar som bildas i samband med matlagningen. Filtret skall rengöras en gång i månaden (eller när indikatorn för filtrets mättning – om sådan finns på er modell – anger att detta är nödvändigt), med ett milt rengöringsmedel, för hand eller i diskmaskin, med låg temperatur och kort program. Vi tvätt i diskmaskin kan fettfiltret av metall missfärgas utan att detta på något sätt påverkar filtrets uppsugningsförmåga. När filtret skall monteras ur drar man i handtaget som lossas med hjälp av en fjäder. Kolfilter (gäller endast filterversionen) Fig. 21 Kolfiltret fångar upp obehagliga odörer som uppstår i samband med matlagningen. Kolfiltret mättas efter en mer eller mindre lång tidsperiod beroende på i vilken utsträckning fläkten används, på typen av matlagning och hur regelbundet fettfiltren rengörs. Det är under alla händelser nödvändigt att ersätta kolfilterpatronen minst var 4 månad (eller när indikatorn för filtrets mättning – om sådan finns på er modell - anger att detta är nödvändigt). Filtret kan INTE rengöras eller återanvändas. Runda Kolfilter Applicera ett filter på varje sida för att täcka motorfläkthjulets båda skyddsgaller och vrid dem därefter medurs. Vid nedmontering vrider man filtret moturs. Byte av Lampor Fläkten är utrustad med ett belysningssystem som bygger på lysdiodsteknologi. Lysdioderna garanterar optimal belysning, upptill 10 gånger längre livslängd jämfört med konventionella lampor och möjliggör en energibesparing på 90%. Kontakta det tekniska servicekontoret för byte av lysdioderna.69 FI - Asennus- ja käyttöohjeet Noudata käyttöohjetta huolellisesti. Valmistaja ei vastaa käyttöohjeen noudattamattajättämisestä aiheutuneista haitoista, vahingoista tai tulipaloista. Tuuletin imee savun ja höyryn ja se on tarkoitettu ainoastaan kotitalouskäyttöön. Tuuletin voi olla ulkonäöltään erilainen kuin käyttöohjeen kuvissa näkyvä malli. Käyttöohjeet, asennus ja huolto ovat kuitenkin muuttumattomat. ! On tärkeää säilyttää ohjekirja tulevaa tarvetta varten. Mikäli laite myydään tai siirretään uudelle omistajalle tai jos laitteen käyttäjä muuttaa, on varmistettava että käyttöohje jää uuden käyttäjän saataville. ! Lue käyttöohjeet huolellisesti: ne sisältävät tärkeää tietoa laitteen asennuksesta, käytöstä ja turvallisuudesta. ! Älä tee muutoksia laitteen sähköliitäntöihin, mekaanisiin osiin tai poistoputkiin. ! Tarkista ennen laitteen asennusta, että kaikki osat ovat vahingoittumattomia. Jos laitteessa on viallisia osia, ota yhteys jälleenmyyjään ja keskeytä asennus. Huom: Symbolilla “(*)” merkityt tarvikkeet ovat vain joissakin malleissa mukana olevia lisävarusteita tai tarvikkeita, jotka on ostettava erikseen. Turvallisuustietoa Ennen minkään asennustoimenpiteen aloittamista laite tulee kytkeä irti sähköverkosta irrottamalla liitäntäjohto tai katkaisemalla virta huoneiston pääkytkimestä. Käytä kaikkien asennus- ja huoltotöiden aikana työkäsineitä. Yli 8-vuotiaat lapset sekä henkilöt, joiden fyysinen, aistien tai mielen terveys on heikentynyt tai joilla ei ole tarpeellista kokemusta ja tietoa, saavat käyttää tätä laitetta, jos käyttöä valvotaan tai jos heille on annettu laitteen turvallista käyttöä koskevat ohjeet ja he ymmärtävät mahdolliset vaarat. Valvo, että lapset eivät pääse leikkimään laitteella. Lapset eivät saa puhdistaa laitetta tai tehdä kunnossapitotoimenpiteitä ilman valvontaa. Huoneisto on aina tuuletettava hyvin, kun tuuletinta käytetään yhtäaikaisesti kaasulla tai muilla polttoaineilla toimivien laitteiden kanssa. Tuuletin on puhdistettava säännöllisesti sisä- ja ulkopuolelta (VÄHINTÄÄN KERRAN KUUKAUDESSA), noudata kuitenkin tämän käyttöohjeen neuvoja. Tuulettimen puhdistusta ja suodattimien vaihtoa ja puhdistusta koskevien määräysten noudattamatta jättäminen voi aiheuttaa tulipalovaaran. Tuulettimen alla liekittäminen on ehdottomasti kielletty. Avotulen käyttö vahingoittaa suodattimia ja voi aiheuttaa tulipalon, siksi sitä on vältettävä joka tapauksessa. Älä jätä paistumassa olevaa ruokaa ilman valvontaa, jotta kuumentunut öljy ei syty palamaan. HUOMIO: Liesituulettimen esillä olevat osat voivat kuumentua keittotason käytön aikana. Käytä ainoastaan lamppujen huolto/vaihto-ohjeessa ilmoitettuja vaihtolamppuja. Huomio! Älä yhdistä laitetta sähköverkkoon ennenkuin asennus on täysin valmis. Noudata huolellisesti paikallisten viranomaisten antamia savunpoiston teknisiä ja turvatoimenpiteitä koskevia määräyksiä. Poistoilmaa ei saa johtaa kaasulla tai muilla polttoaineilla toimivien laitteiden savunpoistohormiin. Älä käytä liesituuletinta, jos lamppu ei ole paikallaan tai jos lamppuja ei ole asennettu oikein, sillä seurauksena voi olla sähköisku. Älä koskaan käytä tuuletinta, jos sen verkkoa ei ole asennettu oikealla tavalla! Tuuletinta ei saa KOSKAAN käyttää tukipintana, jollei niin ole erikseen mainittu. Käytä vain laitteen mukana tulevia asennukseen tarkoitettuja kiinnitysruuveja, tai hanki oikeanlaisia ruuveja jos ne eivät kuulu varustukseen. Käytä Asennusohjeen mukaisia oikean pituisia ruuveja. Epäselvissä tapauksissa ota yhteys tekniseen tukeen tai vastaavaan asiantuntijaan. HUOMIO! Kiinnitysruuvien ja –laitteiden ohjeiden vastainen asennus voi vaikuttaa sähköturvallisuuteen. Tämä laite on valmistettu EU-direktiivin 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE) mukaisesti.Hävittämällä laitteen asianmukaisesti käyttäjä voi ehkäistä mahdolliset ympräristölle ja ihmisten terveydelle haitalliset seuraukset70 Tuotteesta tai tuoteasiakirjoista löytyvä merkki ilmoittaa, että tuotetta ei saa käsitellä talousjätteenä ja että se on toimitettava sähkö- ja elektronisten laitteiden kierrätyspisteeseen. Laite on hävitettävä paikallisten jätteenkäsittelysäännösten mukaisesti. Jos tarvitset lisätietoja laitteen käsittelystä, palautuksesta ja kierrätyksestä, ota yhteys paikalliseen viranomaiseen, jätehuoltoon tai liikkeeseen josta tuote on ostettu. Laitteisto suunniteltu, testattu ja valmistettu seuraavien standardien mukaisesti:

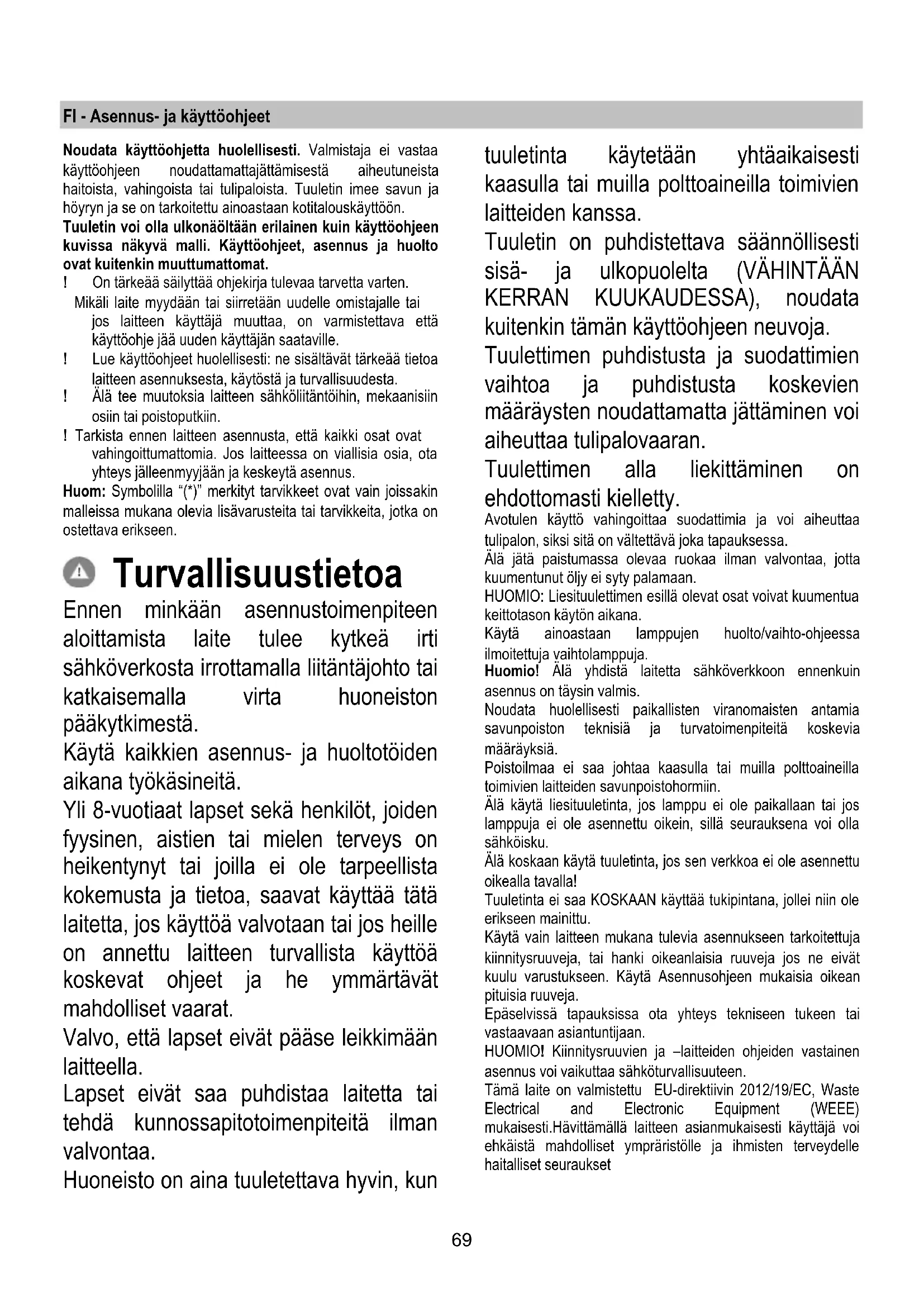

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suositukset oikeaa käyttöä varten ympäristövaikutusten vähentämiseksi: Kytke liesikupu päälle miniminopeudelle, kun aloitat kypsentämisen, ja pidä sitä päällä muutama minuutti kypsennyksen jälkeen. Nosta nopeutta vain, jos tilassa on runsaasti savua tai höyryä, ja käytä tehostettua/-ja nopeutta/nopeuksia vain erityistarpeessa. Vaihda aktiivihiilisuodatin/-suodattimet, kun haluat säilyttää hyvän hajujenpoistotehokkuuden. Puhdista rasvasuodatin/-suodattimet, kun haluat säilyttää hyvän rasvansuodatustehokkuuden. Käytä tässä oppaassa annetun kanavointijärjestelmän maksimiläpimittaa tehokkuuden parantamiseksi ja melun vähentämiseksi. Käyttö Tuuletin on tarkoitettu käytettäväksi joko imukupuversiona ulkoisella poistolla tai suodatinversiona Sisäilmaa kierrättäen. Imukupuversio Höyry poistuu ulos liitoslaippaan kiinnitetyn poistoputken kautta. Poistoputken on oltava halkaisijaltaan samankokoinen kuin liitosrengas. Huomio! Poistoputki ei kuulu varustukseen ja se on ostettava erikseen. Jos tuulettimessa on hiilisuodattimet, ne on irrotettava. Liitä liesituuletin poistoputkiin sekä seinän poistoaukkoihin, joiden halkaisija on yhtä suuri kuin ilman ulostuloaukossa (liitäntälaipassa). Halkaisijaltaan pienempien poistoputkien ja seinän poistoaukkojen käyttö aiheuttaa imutehon pienentymistä ja meluisuuden huomattavan lisäyksen. Kieltäydytään siten kaikesta vastuusta kyseisessä tapauksessa. ! Käytä mahdollisimman lyhyttä putkea. ! Käytä putkea, jossa on mahdollisimman vähän mutkia ( max taivutus: 90°) ! Älä tee suuria muutoksia putkiston alueella. Suodatinversio Suodatetusta ilmasta poistuu rasva ja pahat hajut ennen kuin se palautuu takaisin huoneistoon. Kun tuuletinta käytetään tässä toimintamallissa, siihen on asennettava aktiivihiili lisäsuodatinjärjestelmä.

Asennus Lieden keittotason tukipinnan ja keittiötuulettimen alimman osan välinen minimietäisyys on oltava vähintään 45cm sähköliesien osalta ja 60cm kaasu- ja sekaliesien osalta. Jos kaasulieden käyttöohjeissa vaaditaan suurempi etäisyys, on se otettava huomioon. Sähköliitäntä Verkon jännitteen on oltava sama kuin tuulettimen sisäpuolella olevassa tyyppikilvessä ilmoitettu jännite. Jos laitteessa on pistoke, liitä tuuletin voimassaolevien normien mukaiseen pistorasiaan, joka sijaitsee sellaisessa paikassa, että siihen pääsee käsiksi myös asennuksen jälkeen. Jos laitteessa ei ole pistoketta (suora liitos verkkoon) tai pistoke ei ole sellaisessa paikassa että siihen pääsee käsiksi myös asennuksen jälkeen, käytä normien mukaista kaksinapaista katkaisijaa, jolla varmistetaan että laite saadaan kokonaan irti sähköverkosta, jos ylijännite kategoria on III, asennussääntöjen mukaisesti. Huomio! Tarkista aina, että verkkokaapeli on asennettu oikealla tavalla ennen kuin yhdistät tuulettimen sähköverkkoon ja tarkistat että se toimii oikein. Tuulettimessa on erityinen sähköjohto; jos johto rikkoutuu, pyydä uusi johto tekniseltä tuelta. Asennus Ennen asennuksen aloittamista:

• Tarkista että hankittu laite mahtuu sille varattuun paikkaan.

• Irrota aktiivihiilisuodatin/aktiivihiilisuodattimet jos ne kuuluvat varustukseen (katso myös niitä koskeva kappale). Se/ne asennetaan vain jos tuuletinta halutaan käyttää suodatinversiona.

• Tarkista, että tuulettimen sisällä ei ole (kuljetuksesta johtuen) pakkausmateriaalia (esimerkiksi ruuveja, takuupapereita tms sisältäviä kirjekuoria). Jos sellaisia on, ota ne pois ja säilytä ne. Tuulettimessa on useimpiin seinä- ja kattomalleihin sopivat kiinnitystulpat. On kuitenkin välttämätöntä kutsua asiantuntija tarkistamaan materiaalien sopivuus seinä- ja kattomalliin. Seinän/katon on oltava riittävän tukeva kestääkseen tuulettimen painon.71 Toiminta Ohjaustaulu seitsemällä painikkeella Liesituulettimen toiminnon valitsemiseksi riittää painikkeen hipaisu.

Automaattinen toiminto (sensori), SNAP® kytkin ja Elica keittotaso (Katso aiheeseen liittyvä kappale)

”Tiivistymisen esto –toiminnon” ON/OFF painike. Estää veden tiivistymistä liesikuvun pinnalle. Aktivoidaan tarvittaessa. Automaattinen Tiivistymisen esto – toiminto”: liesikupu aina kun kupu käynnistetään. Automaattinen aktivointi ON/OFF: Toiminto aktivoidaan liesikuvun ollessa sammutettuna painamalla pitkään painiketta (noin 3 sekuntia, kunnes kuuluu äänimerkki ”piip”). Huomio: Joka tapauksessa tiivistymisen esto –toiminto aktivoidaan ainoastaan moottorin ollessa käynnissä. Huomio! Vaikka toimintoa ei koskaan aktivoitaisi, huolla kuitenkin tiivistymisen eston säiliö säännöllisesti kuten ohjeistettu kappaleessa ”Huolto- Puhdistus – tiivistymisen eston säiliön puhdistus”. Valojen ON/OFF painike Paina lyhyesti keittotason valojen sytyttämiseksi tai sammuttamiseksi. Paina pitkään hajavalon sytyttämiseksi tai sammuttamiseksi (vain joissakin malleissa). Suuren ja intensiivisen nopeuden (imutehon) painike Paina painiketta suuren nopeuden (imutehon) aktivoimiseksi. Paina vielä kerran intensiivisen nopeuden (imutehon) aktivoimiseksi (painike vilkkuu 5 minuuttia, minkä

älkeen palaa keskitason nopeudelle (imuteholle). Keskitason nopeuden (imutehon) valintapainike. Matalan nopeuden (imutehon) valintapainike – kun painike vilkkuu, rasvasuodattimet on pestävä. Moottorin OFF painike (stand by) Suodattimien vaihtotarpeen hälytys Liesituuletin ilmoittaa säännöllisin väliajoin suodattimien huollon tarpeesta. Painikkeessa palaa kiinteä valo: huolla rasvasuodatin Painikkeen valo vilkkuu: huolla aktiivihiilisuodatin Huomio: Suodattimien vaihtotarpeen hälytys on näkyvissä minuutin ajan liesituulettimen sammuttamisen jälkeen ja tämän ajan kuluessa suodattimien vaihdon aikaväli nollataan.

Vaihtotarpeen hälytyksen asetus alkutilaan: Paina pitkään painiketta

Aktiivihiilisuodattimen vaihtotarpeen hälytyksen aktivointi Huomio: toiminto suoritetaan liesituulettimen ollessa sammutettuna. Osoitin ei tavallisesti ole käytössä, paina pitkään painiketta toiminnon aktivoimiseksi: painikkeeseen syttyy kiinteä valo. Toiminnon saa pois päältä painamalla pitkään painiketta : painikkeen valo alkaa vilkkua. Automaattitoiminta (sensori) ja yhteys SNAP

:n ja Elica- keittotason kanssa Huomio! Liesituulettimen hyvä toiminta riippuu ”Automaattitoiminnan parametrien säätö” kappaleen ohjeista (katso aiheeseen liittyvä kappale) Huom: Automaattitoiminta keittotason kanssa on mahdollista vain Elica-keittotasojen kanssa. Lisätietoja varten ota yhteyttä viralliseen jälleenmyyjään tai valtuutettuun tekniseen tukeen.72 Automaattitoiminta (sensori) Paina painiketta . (keskimmäiseen LED-valoon syttyy valkoinen valo). Liesituuletin käynnistyy sopivalle nopeudelle riippuen ruoanlaitosta aiheutuneen höyryn määrästä, jonka liesituulettimeen asennettu sensori on tunnistanut. SNAP®:lla varustetun liesituulettimen automaattitoiminta Paina painiketta ( LED valoihin syttyy oranssi valo). merkiksi siitä, että liesituuletin voi toimia automaattisesti SNAP

kytkennällä Huomio: SNAP

on lisäimuyksikkö, joka voi toimia yhdessä liesituulettimen kanssa. Lisätietoa asiasta saat SNAP

mukana tulevasta ohjekirjasta.

Liesituulettimen automaattitoiminta Elica-keittotason kanssa Liesituulettimen toiminta riippuu myös Elica-keittotason käytöstä. Paina painiketta . ( LED valoihin syttyy valkoinen valo) merkiksi siitä, että liesituuletin voi toimia automaattisesti Elica-keittotason kanssa. Liesituulettimen toiminta riippuu tämän vuoksi myös Elica-keittotason toiminnasta. Liesituulettimen automaattitoiminta SNAP

:n ja Elica- keittotason kanssa Paina painiketta (LED valoihin syttyy oranssi valo) merkiksi siitä, että liesituuletin voi toimia automaattisesti keittotason kanssa ja SNAP

-kytkennällä. Automaattitoiminnan parametrien säätö Huomio: Kaikki alla olevat kalibrointiin, valintaan, säätöön ja loogiseen ohjaukseen liittyvät toimet voidaan tehdä liesituulettimen ollessa sammutettuna (OFF). Parametrien säätö tapahtuu säännöllisesti ja automaattisesti aina, kun liesituuletin liitetään sähköverkkoon (esimerkiksi ensimmäisen asennuksen yhteydessä tai sähkökatkoksen jälkeen) tai manuaalisesti. Manuaalinen säätö Manuaalinen säätö tehdään, kun Automaattinen toiminto ei toimi riittävän hyvin ja kun keittiön huoneilman laatu on normaali. Manuaaliseen säätöön sisältyy:

• Liesituulettimen kalibrointi:

• Keittotason valinta (kaasu, induktio tai sähköinen).

• Liesituulettimen ja keittotason looginen yhteys (jos käytössä Elica-keittotaso)

• Liesituulettimen ja SNAP® -kytkennän looginen yhteys (jos laitteessa SNAP® ) Liesituulettimen kalibrointi Paina pitkään painiketta , kaikki painikkeen LED-valot vilkkuvat merkiksi siitä, että kalibrointi on alkanut. Kalibrointi kestää noin 5 minuuttia. Keittotason valinta (kaasu, induktio tai sähköinen) Paina pitkään yhtäaikaisesti painikkeita ja : painikkeet , ja alkavat vilkkua 5:n sekunnin ajan. Tämän ajan kuluessa paina: painiketta kun kyseessä on kaasukeittotaso painiketta kun kyseessä on sähkökeittotaso painiketta kun kyseessä on induktiotaso Valitun painikkeen valo palaa merkiksi valinnasta, 10 sekunnin kuluttua painike vilkkuu vähän aikaa merkiksi siitä, että tehty valinta on rekisteröity. Liesituulettimen ja keittotason välinen looginen yhteys (jos käytössä Elica-keittotaso) a. Yhdistä liesituuletin ja Elica-keittotaso samanaikaisesti. b. liesituuletin antaa 2 jaksottaista äänimerkkiä (piip) merkiksi siitä, että se voi ottaa vastaan Elica- keittotason yhteyssignaalin. c. yhteysyritykset Elica-keittotasoon kestävät 5 minuuttia, minkä aikana liesituuletin antaa 3 peräkkäistä äänimerkkiä (piip) merkiksi siitä, että yhteys Elica-keittotasoon on muodostettu. d. Tarkista muodostettu yhteys Elica-keittotasoon: Paina painiketta . (LED valoihin syttyy valkoinen valo). Jos liesituulettimen ja Elica-keittotason looginen yhteys ei onnistu, toimi seuraavalla tavalla: Irrota liesituuletin sähköverkosta ja yhdistä se uudelleen vähintään 5 kertaa 30 sekunnin kuluessa. Toista yllä kuvatut toiminnot a-b-c-d. Mikäli sinulla EI ole käytössä Elica-keittotasoa: Kyseisessä tapauksessa sen jälkeen, kun liesituuletin on liitetty sähköverkkoon, se yrittää joka tapauksessa yhdistää73 keittotasoon: liesituuletin antaa 2 katkonaista äänimerkkiä (piip) noin 5 minuutin ajan. Odota, että liesituuletin saattaa loppuun liitäntäyritykset, jonka jälkeen se suorittaa sähköisen liitäntämoduulin pois päältä kytkennän seuraavasti: Liesituuletin sammutettuna paina samanaikaisesti vähintään 10 sekuntia näppäimiä ja , liesituuletin antaa pitkän äänimerkin (piiiip), joka osoittaa tapahtuneen pois päältä kytkennän. Mikäli Elica-keittotaso hankitaan myöhemmin Suorita alla kuvattu toimenpide ja sen jälkeen toista toimenpiteet, jotka kuvataan kappaleessa “Mikäli sinulla on käytössä Elica-keittotaso”. Liesituulettimen ja Elica-keittotason välisen liitäntämoduulin uudelleenaktivointi: Liesituuletin sammutettuna paina samanaikaisesti vähintään 10 sekuntia näppäimiä ja , liesituuletin antaa pitkän äänimerkin (piiiip), joka osoittaa tapahtuneen aktivoinnin.

Looginen yhteys liesituulettimen ja SNAP®:n välillä (jos SNAP® käytössä). Liesituulettimen ja SNAP® -kytkennän yhteys on automaattinen eikä vaadi minkäänlaisia asetuksia.
