BEDIENUNGSANLEITUNG Majestic Sense ELICA

Maintenance Cleaning Clean using ONLY the cloth dampened with neutral liquid detergent. DO NOT CLEAN WITH TOOLS OR INSTRUMENTS. Do not use abrasive products. DO NOT USE ALCOHOL! Maintenance of the drain pan. The glass slide placed in the front drain pan allows you to check when the pan is full and must be emptied and cleaned. The pan must be emptied and cleaned anyway AT LEAST once a week or more frequently, based on the use of the hood. The pan can be washed manually or in the dishwasher at low temperature and short cycle. Fig. 25 Grease filter Fig. 10-22 Traps cooking grease particles. This must be cleaned once a month (or when the filter saturation indication system – if envisaged on the model in possession – indicates this necessity) using non aggressive detergents, either by hand or in the dishwasher, which must be set to a low temperature and a short cycle. When washed in a dishwasher, the grease filter may discolour slightly, but this does not affect its filtering capacity. To remove the grease filter, pull the spring release handle. Charcoal filter (filter version only) Fig. 21 It absorbs unpleasant odours caused by cooking. The saturation of the charcoal filter occurs after more or less prolonged use, depending on the type of cooking and the regularity of cleaning of the grease filter. In any case it is necessary to replace the cartridge at least every four mounths (or when the filter saturation indication system – if envisaged on the model in possession – indicates this necessity).The charcoal filter may NOT be washed or regenerated. Circular carbon filter Apply one on each side as cover to both the shield grids of the motor impeller, then turn clockwise. For the disassembly, turn counter-clockwise. Replacing lamps The hood is equipped with a lighting system based on LED technology. The LEDs guarantee an optimum lighting, a duration up to 10 times as long as the traditional lamps and allow to save 90% electrical energy. For replacement, contact the technical service.28 DE - Montage- und Gebrauchsanweisung Die Anweisungen, die in diesem Handbuch gegeben werden, müssen strikt eingehalten werden. Es wird keinerlei Haftung übernommen für mögliche Mängel, Schäden oder Brände der Dunstabzugshaube, die auf die Nichtbeachtung der Vorschriften in diesem Handbuch zurückzuführen sind. Die Dunstabzugshaube wurde für die Absaugung der beim Kochen entstehenden Dünste und Dämpfe entwickelt. Sie ist nur für den Hausgebrauch geeignet. Die Dunstabzugshaube kann anders aussehen als auf den Abbildungen in der vorliegenden Bedienungsanleitung. Die Bedienungsanleitungen, die Wartung und die Installation sind aber gleich. ! Die Bedienungsanleitung muss aufbewahrt werden, damit jederzeit ein Nachschlagen möglich ist. Bei Verkauf, Abtretung oder Umzug muss die Bedienungsanleitung immer beim Produkt bleiben. ! Die Bedienungsanleitung muss aufmerksam gelesen werden, da sie wichtige Informationen über Installation, Gebrauch und Sicherheit enthält. ! Es dürfen keine elektrischen oder mechanischen Änderungen am Gerät oder an den Abluftleitungen vorgenommen werden. ! Vergewissern Sie sich vor der Installation, dass das Gerät keine Transportschäden aufweist. Bei auftretenden Problemen setzen Sie sich bitte mit Ihrem Händler in Verbindung. Hinweis: Die mit dem (*) gekennzeichneten Teile sind Zubehörteile, die nur bei einigen Modellen im Lieferumfang enthalten sind oder Teile, die nicht im Lieferumfang enthalten sind, und somit extra erworben werden müssen. Warnung Vor jeglicher Reinigung bzw. Wartung, muss das Gerät vom Stromnetz getrennt werden, indem man den Stecker auszieht bzw. den Hauptschalter ausschaltet. Alle Installations-und Wartungarbeiten sind mit Arbeitshandschuhen durchzuführen. Das Gerät kann von Kindern ab 8 Jahren, sowie von Menschen mit verringerten physischen, sinnlichen oder psychischen Fähigkeiten (oder ohne Erfahrung und Kenntnisse) benutzt werden, sofern sie entsprechend überwacht werden bzw. in die Benutzung des Geräts sicher eingewiesen worden und sich den damit verbundenen Gefahren bewusst sind. Darauf achten, dass Kinder mit dem Gerät nicht spielen. Die Reinigungs- und -Wartungsarbeiten müssen von unüberwachten Kindern nicht durchgeführt werden. Der Raum muss ausreichend belüftet sein, wenn die Dunstabzugshaube zusammen mit anderen Gas-bzw. Brennstoffgeräten verwendet wird. Die Dunstabzugshaube muss regelmäßig von innen und außen gereinigt werden (MINDESTENS EINMAL IM MONAT), außerdem sollten die Anweisungen zur Wartung befolgt werden. Das nicht befolgen der Normen zur Reinigung der Dunstabzugshaube, das nicht befolgen der Reinigung und des Austauschs von Filtern führt zu Brandgefahr. Es ist streng verboten, Speisen auf der Flamme unter der Dunstabzugshaube zu kochen. Die Verwendung von offener Flamme schadet den Filtern und kann zu Brandgefahr führen, daher ist die in jedem Fall zu vermeiden. Das Frittieren muss mit Vorsicht durchgeführt werden, um zu vermeiden, dass das überhitzte Öl Feuer fängt. ACHTUNG: Ist das Kochfeld in Betrieb, können zugängliche Teile der Dunstabzugshaube heiß werden. Für den Lampenersatz verwenden Sie nur den Lampentyp, der in dem Absatz Lampenwartung / Ersatz des vorliegenden Handbuchs angegeben wird. Achtung! Das Gerät nicht an das Stromnetz anschließen, bis die Installation vollständig abgeschlossen ist. Für das Ableiten der Küchengerüche, sich streng an die Voschriften der örtlichen Behörde halten. Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und gas- oder brennstoffbetriebenen Geräten darf im Aufstellraum gas- oder brennstoffbetriebenen Geräten der Unterdruck nicht größer als 4 Pa (4 x 10

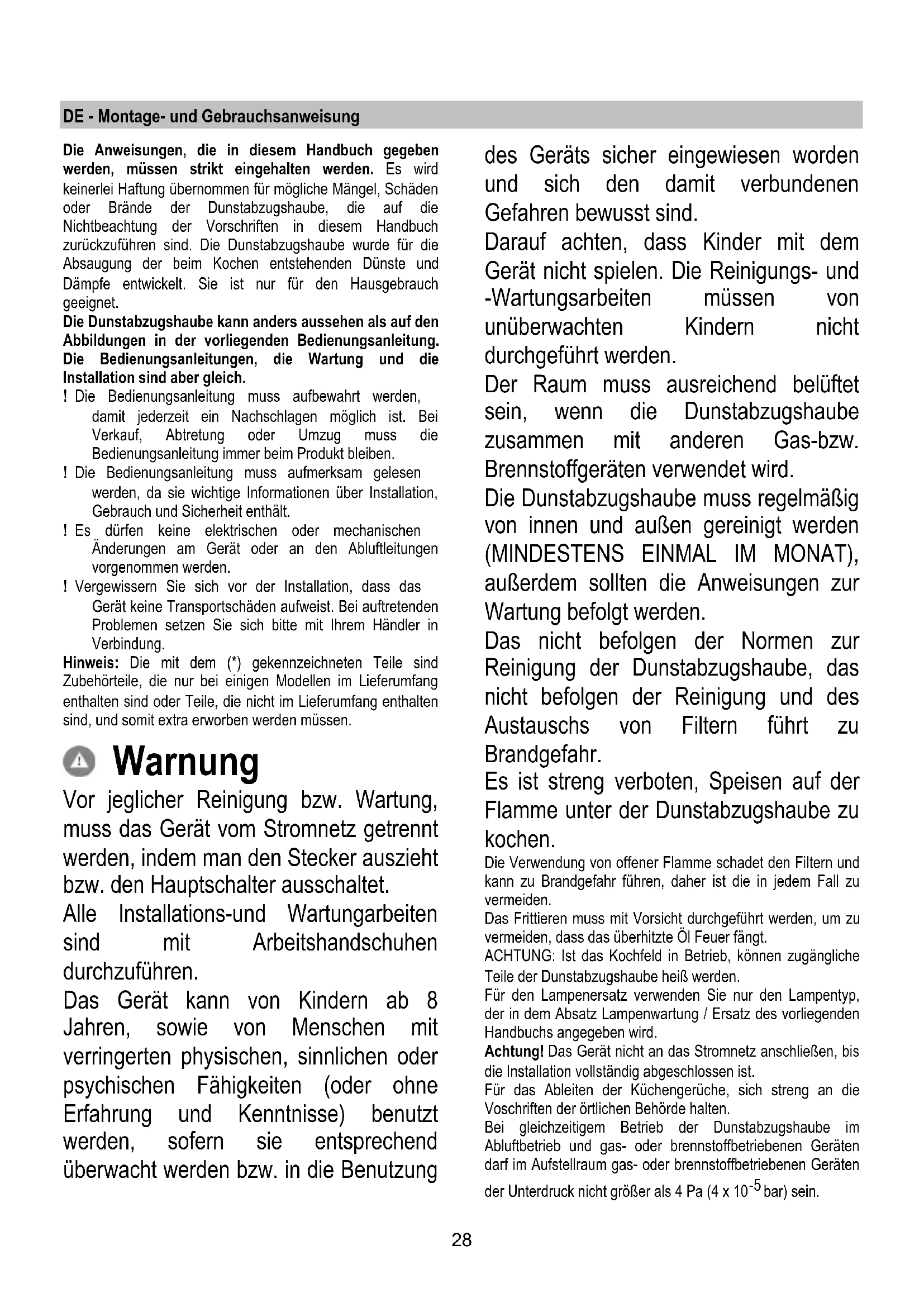

bar) sein.29 Die Abzugsluft darf nicht in eine Ableitung der Rauch- bzw.Brennstoffgase geleitet werden. Die Dunstabzugshaube ohne richtig installierte Lampen nicht verwenden bzw. lassen, um Stromschlaggefahr zu vermeiden. Die Dunstabzugshaube niemals ohne richtig installiertes Gitter verwenden! Die Dunstabzugshaube darf NIEMALS als Auflagefläche verwendet werden, sofern es nicht ausdrücklich angegeben ist. Verwenden Sie nur die mit dem Produkt für die Installation mitgelieferten Schrauben, oder, falls nicht im Lieferumfang enthalten, kaufen Sie den richtigen Schraubentyp. Die Länge für die Schrauben verwenden, die im Installationshandbuch angegeben wird. Im Zweifelsfall, fragen Sie Ihren autorisierten Kundendienst oder ein ähnliches Fachpersonal. ACHTUNG! Schrauben und Befestigungselemente, die nicht in Übereinstimmung mit diesen Hinweisen sind, können zur elektrischen Gefährdung führen. In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2012/19/EC über Elektro- und Elektronik-Altgeräte (WEEE) ist vorliegendes Gerät mit einer Kennzeichnung versehen. Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen, wenn Sie dieses Gerät einer gesonderten Abfallsammlung zuführen. Im unsortierten Siedlungsmüll könnte ein solches Gerät durch unsachgemäße Entsorgung negative Konsequenzen nach sich ziehen. Auf dem Produkt oder der beiliegenden Produktdokumentation ist folgendes Symbol einer durchgestrichenen Abfalltonne abgebildet. Es weist darauf hin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist. Entsorgen Sie dieses Produkt im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte. Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen. Bitte wenden Sie sich an die zuständigen Behörden Ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder an den Händler, bei dem Sie dieses Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung dieses Produkts zu erhalten. Gerät entwickelt, getestet und hergestellt nach:

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Empfehlungen für eine korrekte Verwendung, um die Umweltbelastung zu verringern: Schalten Sie Haube beim Kochbeginn bei kleinster Geschwindigkeit EIN und lassen Sie die Haube einige Minuten nachlaufen, wenn Sie mit dem Kochen fertig sind. Erhöhen Sie die Geschwindigkeit nur bei großen Mengen von Kochdunst und Dampf und benutzen Sie die Intesivstufe(n) nur bei extemen Situationen. Wechseln Sie die Kohlefilter, wenn notwendig, um eine gute Geruchsreduzierung zu gewährleisten. Säubern Sie die Fettfilter, wenn notwendig, um eine gute Fettfilterungseffizienz zu gewährleisten. Verwenden Sie den in der Gebrauchsanweisung angegebenen grössten Durchmesser des Luftaustrittssystems, um die Leistungsfähigkeit zu optimieren und die Geräuschentwicklung zu minimieren. Betriebsart Die Haube kann sowohl als Abluftgerät als auch als Umluftgerät eingesetzt werden. Abluftbetrieb Die Luft wird mit Hilfe eines Rohrs ins Freie geleitet, das am Abluftstutzen angebracht wird. Das Abluftrohr wird nicht mitgeliefert und muss separat erworben werden. Das Abluftrohr muss den gleichen Durchmesser wie der Abluftstutzen aufweisen. Hinweis: Sollte die Dunstabzugshaube mit Aktivkohlefilter versehen sein, so muss dieser entfernt werden. Die Dunstabzugshaube an Abluftrohre und Abluftöffnungen in der Wand anschließen, die den gleichen Durchmesser haben wie der Abluftstutzen (Anschlussflansch). Die Benutzung von Rohren und Abluftöffnungen mit geringerem Durchmesser verursacht eine Verringerung der Abluftleistung und eine drastische Zunahme der Geräuschentwicklung. Bei Nichtbeachtung der Anweisungen übernimmt der Hersteller keine Haftung. ! Ein möglichst kurzes Rohr verwenden. ! Ein Rohrsystem mit einer möglichst geringen Anzahl von Krümmungen verwenden (max. Winkel der Krümmung: 90°). ! Starke Änderungen des Rohrdurchmessers sind zu vermeiden. Umluftbetrieb Die angesaugte Luft wird zuvor entfettet und desodoriert werden, bevor sie wieder in den Raum zugeführt wird. Um die Abzugshaube in dieser Version zu verwenden, müssen Sie ein zusätzliches Filtersystem, welches auf Aktivkohle basiert, installieren.30 Befestigung Der Abstand zwischen der Abstellfläche auf dem Kochfeld und der Unterseite der Dunstabzugshaube darf 45cm im Fall von elektrischen Kochfeldern und 60cm im Fall von Gas- oder kombinierten Herden nicht unterschreiten. Wenn die Installationsanweisungen des Gaskochgeräts einen größeren Abstand vorgeben, ist dieser zu berücksichtigen. Elektrischer Anschluss Die Netzspannung muss der Spannung entsprechen, die auf dem Betriebsdatenschild im Innern der Haube angegeben ist. Sofern die Haube einen Netzstecker hat, ist dieser an zugänglicher Stelle an eine den geltenden Vorschriften entsprechende Steckdose nach der Montage anzuschließen. Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter nach der Montage anzubringen, der unter Umständen der Überspannung Kategorie III entsprechend den Installationsregeln ein vollständiges Trennen vom Netz garantiert. Hinweis! Vor der Inbetriebnahme muss sichergestellt werden, dass die Netzversorgungleitung (Steckdose) ordnungsgemäß montiert wurde. Die Dunstabzugshaube ist mit einem Spezialkabel ausgestattet. Sollte das Kabel beschädigt werden, muss beim Kundendienst Ersatz angefordert werden. Montage Bevor Sie mit der Montage beginnen:

• Überprüfen Sie, dass das erstandene Produkt von der Größe her dem Bereich entspricht, in dem es angebracht werden soll.

• Entfernen Sie den/die Aktivkohlefilter (*), falls vorhanden (siehe hierzu auch den entsprechenden Absatz "Wartung"). Der/die Aktivkohlefilter wird/werden nur wieder in die Dunstabzugshaube eingesetzt, wenn diese im Umluftbetrieb verwendet werden soll.

• Vergewissern Sie sich, dass sich im Inneren der Dunstabzugshaube (aus Transportgründen) kein im Lieferumfang enthaltenes Material (zum Beispiel Tütchen mit Schrauben (*), die Garantie (*), usw.) befindet; falls vorhanden, entfernen Sie dieses und heben Sie sie auf. Die Abzugshaube ist mit Dübeln ausgestattet, die für die meisten Wände/Decken geeignet sind. Trotzdem sollte ein qualifizierter Techniker hinzugezogen werden, der entscheidet, ob die Materialien für die jeweilige Wand/Decke geeignet sind. Außerdem muß die Wand/Decke das Gewicht der Abzugshaube tragen muss.

Betrieb Bedienfeld mit 7 Tasten Um die Funktionen der Haube auszuwählen, berühren Sie einfach die Bedientaste.

Automatische Bedienung (Sensor) und Verbindung mit dem SNAP

und mit dem Elica Kochfeld (Siehe entsprechenden Paragraphen) Taste ON/OFF "Antikondensierungsfunktion”: Dient der Vorbeugung von Kondensierung auf der Dunstabzugshaube. Nur bei Bedarf betätigen. "Automatische Antikondensierungsfunktion":Die Dunstabzugshaube aktiviert die Funktion

edes Mal wenn die Dunstabzugshaube eingeschaltet wird. Automatische Einschaltung ON/OFF: Die Taste lange gedrückt halten (ca. 3 sec bis der Ton “bip” ertönt) um die Funktion ein- oder auszuschalten. Notiz: Die Antikondensierungsfunktion kann nur bei eingeschaltetem Motor aktiviert werden.

chtung! Auch wenn diese Funktion niemals benutzt wird sollten sie sich trotzdem um die Pflege des

uffangbehälters des Kondenswassers regelmäßig kümmern, so wie es im Paragraphen “Pflege – Säuberung – Pflege des

uffangbehälters für Kondenswasser” beschrieben wird. Taste ON/OFF Licht Kurz drücken um das Licht des Kochfelds ein- oder auszuschalten. Lang gedrückt halten um das komplette Licht ein- oder auszuschalten (nur bei einigen Modellen). Taste zur Bestimmung der Geschwindigkeit (Saugkraft) hoch und intensiv Drücken um die hohe Geschwindigkeit (Saugkraft) einzuschalten. Erneut drücken um die Intensive Geschwindigkeit (Saugkraft) zu aktivieren (blinkende Taste mit einer dauer von 5 Minuten. Anschließend kehrt die Geschwindigkeit (Saugkraft) zurück auf31 Durchschnittsgeschwindigkeit). Taste zur Auswahl der durchschnittlichen Geschwindigkeit (Saugkraft) Taste zur Auswahl der niedrigen Geschwindigkeit (Saugkraft) – wenn diese Taste blinkt weißt dies darauf hin, dass der Filter für das Fett gereinigt werden sollte. Taste Off für den Motor (stand-by) Anzeiger der Filtersättigung In regelmäßigen Abständen zeigt die Haube den Filterwartungsbedarf an. Eingeschaltete Taste, bei fester Beleuchtung

Fettfilterwartung durchführen. Eingeschaltete Taste , bei blinkender Beleuchtung: Aktivkohlefilterwartung durchführen. Hinweis: Das Filtersättigungssignal ist innerhalb der ersten Minute nach der Ausschaltung der Haube sichtbar, innerhalb dieses Zeitfensters ist das Reset der Sättigungsanzeiger durchzuführen. Reset der Filtersättigungsanzeiger: Taste lange drücken. Aktivierung des Aktivkohlefiltersättigungsanzeigers Hinweis: diese Operation ist bei ausgeschalteter Haube durchzuführen. Dieser Anzeiger ist normalerweise deaktiviert. Taste lange drücken, um die Funktion zu aktivieren: die Taste leuchtet mit festem Licht. Zur Deaktivierung der Funktion, Taste lange drücken: die Taste leuchtet mit blinkendem Licht.. Automatischer Betrieb (Sensor), SNAP

- Verbingung und Kochfeld Elica Achtung! Der angemessene Betrieb der Haube hängt von der "Einstellung der Parameter für den automatischen Betrieb " ab (siehe entsprechenden Abschnitt). Hinweis: Der automatische Betrieb mit dem Kochfeld ist nur mit bestimmten Kochfeldern möglich. Um weitere Details zu erhalten, nehmen Sie bitte Kontakt mit dem Ihrem offiziellen Händler bzw. mit dem autorisierten Kundendienst auf. Automatischer Betrieb (Sensor) Taste drücken.(die zentrale LED leuchet mit weißem Licht an) Den Kochdämpfen entsprechend, die durch den Sensor detektiert werden, schaltet die Haube auf der besten Geschwindigkeit ein. Automatischer Betrieb der Haube mit SNAP

Taste drücken.(die LEDs leuchten mit orangem Licht an ) und zeigen, dass der automatische Betrieb mit SNAP

läuft. Hinweis: SNAP

ist eine zusätzliche Dunstabzugseinheit, die zusammen mit der Haube funktionieren kann. Um weitere Informationen zu erhalten, lesen Sie die Bedienungsanleitung, die mit dem SNAP

Automatischer Betrieb der Haube mit dem Kochfeld Elica Der angemessene Betrieb der Haube hängt auch vom Gebrauch des Kochfelds Elica ab. Taste drücken.(die LEDs leuchten mit weißem Licht an) und zeigen an, dass die Haube mit dem Kochfeld Elica automatisch funktionieren kann. Der angemessene Betrieb der Haube hängt deshalb auch vom Gebrauch des Kochfelds Elica ab.

Automatischer Betrieb der Haube mit dem SNAP

und Kochfeld Taste drücken.(die LEDs leuchten mit orangem Licht an) und zeigen an, dass die Haube mit dem Kochfeld und dem SNAP

automatisch funktionieren kann.

Einstellung der Parameter für den automatischen Betrieb Hinweis: Alle darauffolgend beschriebenen Einstellungs- , Eichungs-, Auswahl- und logische Verbindungsoperationen, sind bei ausgeschalteter Haube möglich (AUS). Die Einstellung der Parameter erfolgt regelmäßig automatisch jedes Mal, wenn die Haube am Stromnetz angeschlossen wird (z.B. bei der ersten Installation oder nach einem Stromausfall) bzw. manuell. Manuelle Einstellung Die manuelle Einstellung ist bei mangelhaftem automatischem Betrieb und bei normalen Umgebungsbedingungen im Küchenraum durchzuführen. Die manuelle Einstellung der Haube sieht Folgendes vor:

• Auswahl des Kochfeldes (Gas-, Induktions- und Elektrokochfeld)32

• Logische Verbindung zwischen der Haube und dem Kochfeld (im Falle eines Kochfelds Elica).).

• Logische Verbindung zwischen der Haube und dem SNAP

vorgesehen ist). Eichung der Haube Taste lange drücken, alle LEDs der Taste leuchten auf und zeigen an, dass die Eichung begonnen hat. Das Eichungsverfahren dauert etwa 5 Minuten. Auswahl des Kochfeldes (Gas-, Induktions- und Elektrokochfeld) Lange und gleichzeitig die Tasten und drücken: die Tasten , und fangen an, 5 Sekunden lang zu blinken. Innerhalb dieses Zeitfensters drücken: Taste beim Gaskochfeld Taste beim Elektrokochfeld Taste beim Induktionskochfeld Die ausgewählte Taste bleibt eingeschaltet und zeigt die erfolgte Auswahl an; nach 10 Sekunden beginnt die Taste kurz zu blinken und zeigt dadurch die erfolgte Speicherung der Auswahl an. Logische Verbindung zwischen der Haube und dem Kochfeld (im Falle eines Kochfelds Elica). a. die Haube und das Kochfeld Elica gleichzeitig anschließen. b. die Haube sendet 2 intermittierende, akustische Signaltöne (Piep) und zeigt dadurch, dass sie das Verbindungssignal vom Kochfeld Elica empfangen kann. c. die Verbindungsversuche mit dem Kochfeld Elica dauern 5 Minuten, innerhalb dieses Zeitfensters sendet die Haube 3 aufeinanderfolgende, akustische Signaltöne (Piep) und zeigt dadurch die erfolgte Verbindung mit dem Kochfeld Elica an. d. Zur Überprüfung der erfolgten Verbindung mit dem Kochfeld Elica: Taste drücken.(die LEDs leuchten mit weißem Licht auf). Bei negativem Erfolg der logischen Verbindung zwischen der Haube und dem Kochfeld Elica, sind folgende Schritte durchzuführen: Die Haube wenigstens 5 Mal innerhalb von 30 Sekunden vom Stromnetz abtrennen und dann wieder mit ihm verbinden. Die oben beschriebenen Operationen a-b-c-d wiederholen. Bei NICHT vorhandenem Kochfeld Elica: In diesem Fall versucht die Haube nach dem Anschluss an das Stromnetz, sich mit einem Kochfeld zu verbinden: die Haube sendet etwa 5 Minuten lang 2 intermittierende akustische Signale (Pieptöne) aus. Warten Sie, bis die Haube die Verbindungsversuche beendet und führen Sie anschließend die Deaktivierung des elektronischen Vernetzungsmoduls wie folgt durch: Drücken Sie mit ausgeschalteter Haube gleichzeitig länger als 10 Sekunden die Tasten und , die Haube signalisiert mit einem lang gezogenen Signalton (Pieeeep) die erfolgte Deaktivierung. Bei Kauf eines Kochfelds Elica zu einem späteren Zeitpunkt Führen Sie den unten beschriebenen Vorgang aus und wiederholen Sie anschließend die im Abschnitt “Bei vorhandenem Kochfeld Elica” beschriebenen Schritte. Erneute Aktivierung des Vernetzungsmoduls zwischen Haube und Kochfeld Elica: Drücken Sie mit ausgeschalteter Haube gleichzeitig länger als 10 Sekunden die Tasten und , die Haube signalisiert mit einem lang gezogenen Signalton (Pieeeep) die erfolgte Aktivierung. Logische Verbindung zwischen der Haube und dem SNAP

vorgesehen ist). Die Verbindung zwischen der Haube und SNAP
