MANUAL DE UTILIZADOR Infra Fix Performant BARBECOOK

PT AS INTROÇÕES DE MONTAGEM E FONCIONAMENTO pag. 68

NO BRUKS-OG MONTERINGSANVISNING pag. 78

SE MONTERINGS- OCH BRUKSANVISNING pag. 88

FI PAKKAUKSESSA ON GRILLIN pag. 98

IS BAEKLINGUR OG SAMSETNINGAR LEI_BEININGAR pag. 108

IMPORTANTE! MONTAR o diafragma só quando o aparelho dever funcionar com uma pressão de alimentação de 50 mbar (Áustria, Alemanha, Luxemburgo).

Portanto é necessário verificar o tipo exacto mencionado e ilustrado na Tabela 2.

NO - MONTERINGSINSTRUKSJON TIL DIAFRAGMA (Se Tab. 2, Fig. 16)

MERK! IKKE MONTER diafragmaen på apparater med gass G30/ G31 29 : 37 mbar.

1. DESCRIÇÃO GERAL página 69
2. MONTAGEM página 70
3. OPERAÇÃO página 74
4. APAGAMENTO página 76
5. MANUTENÇÃO página 76
6. PROBLEMAS página 77
7. ARMAZENAMENTO página 77
8. GARANTIA página 77

GUARDE ESTA BROCHURA CUIDADOSAMENTE DURANTE A INTEIRA VIDA DE SERVIÇO DO APA-RELHO PEÇA OUTRA BROCHURA EM CASO DE DANIFICAÇÃO OU PERDA

1 - Descrição geral

Como o Barbecook INFRA trabalha com radiação de calor directa e reflectida, é possível aquecer uma superfície de cerca de 20/25m² (Fig.1). É evidente que isto se tem de fazer em locais onde a adução de ar fresco seja suficientemente garantida, como, por exemplo, terraços, pérgulas, restaurantes, bares, cafés que instalam o INFRA ao ar fresco (jardins, passeios, etc..).

O aparelho é simples de utilizar, tendo sido construído em conformidade com as normas de segurança europeias, e foi testado e controlado pelo Organismo Competente ao qual o construtor confiou as maioria das decisões de vistoria para produtos com gás.

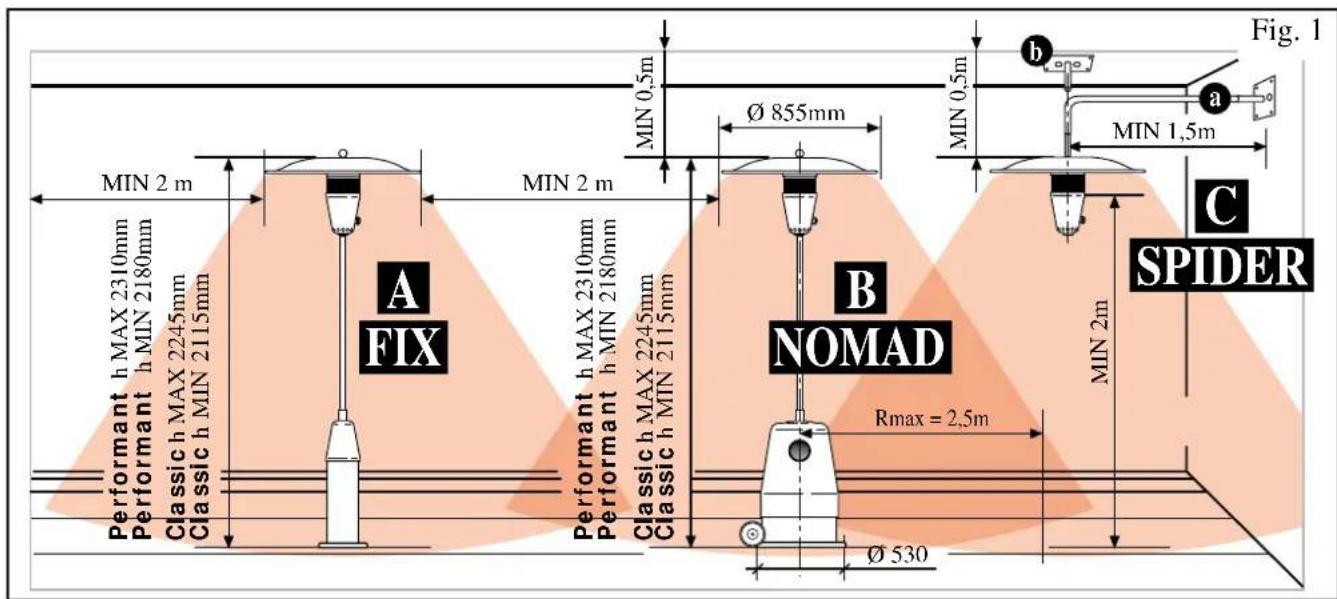

O INFRA pode ser utilizado em 3 versões:

1. MÓVEL tipo "NOMAD" (B: Fig. 1 e Fig. A), a base de assentamento está completamente solta. Este tipo utiliza botijas de GPL.
2. FIXA tipo "FIX" (A: Fig. 1 e Fig. A), a base de assentamento foi fixada ao chão (a instalação desta versão tem de ser confiada sempre a pessoal qualificado). Este tipo utiliza gás propano/ butano (em botijas ou gás canalizado) ou gás natural.
3. FIXA tipo "SPIDER" (C: Fig. 1). Este tipo é fixado à parede por meio de um suporte angular ou directamente ao tecto (a instalação deste tipo terá de ser feito por pessoal qualificado). Este tipo utiliza gás propano/ butano (em botijas ou gás canalizado) ou gás natural.

IMPORTANTE! Observe atentamente todas as instruções e todas as advertências nesta brochura. Quando não as observar, pode resultar em defeitos e/ou perigo para pessoas, animais ou objectos.

IMPORTANTE! ESTE APARELHO FUNCIONA COM GÁS E CERTAS PARTES AQUECEM DURANTE O FUNCIONAMENTO DO APARELHO. GUARDE PORTANTO O APARELHO FORA DO ALCANCE DE CRIANÇAS.

Elas contêm importantes indicações no que diz respeito à segurança quando da MONTAGEM, a utilização, e a manutenção do aparelho.

IMPORTANTE! Este aparelho com gás só serve para a utilização à qual se destina, isto é, como aparelho de aquecimento para espaços abertos ou ao ar livre.

Toda a outra utilização para além desta tem de ser considerada imprópria e mesmo perigosa. O construtor não se responsabiliza por eventuais ferimentos de pessoas ou animais ou por danos de objectos no caso de uma utilização imprópria.

IMPORTANTE! O aparelho é um gerador de calor que trabalha com gás propano/ butano e com gás natural. Repetimos mais uma vez que é importante utilizar o aparelho em espaços com ventilação constante.

IMPORTANTE! NUNCA desloque o aparelho (tipo MÓVEL) com o queimador a funcionar.

IMPORTANTE! SEMPRE desligue o aparelho e corte a alimentação de gás antes de desmontar a “a barra + queimador” do aparelho da base de assentamento “placa + botija de gás” (tipo móvel ou fixo).

IMPORTANTE! as distâncias de segurança para objectos inflamáveis têm de ser respeitadas sempre (fig. 1).

é PROIBIDO utilizar o aparelho em espaços fechados : em escritórios, no interior de casas de habitação, estábulos, viveiros, na proximidade de vapores de gás ou partículas explosivas e/ou Inflamáveis, etc.

IMPORTANTE! Quando montar o aparelho, tem de observar as normas da prevenção de incêndio e da prevenção de acidentes em vigor no país onde se utilize o aparelho.

IMPORTANTE! Se o aparelho trabalhar a GPL, nunca pode ser utilizado em pisos subterrâneos.

2 - montagem

Desembrulhe todas as partes do aparelho. Tenha cuidado especial com o queimador (C: Fig. 2). Controle primeiro se o conteúdo das embalagens está completo e conforme (Fig. 2).

Ao desfazer-se das embalagens, respeite as normas relativos aos resíduos em vigor.

Controlo do conteúdo das embalagens :

A: Fig. 3 = protecção da botija de gás campaniforme e pé (FIX).

A1: fig 3 = protecção campaniforme, pé e saco com duas membranas para o uso com GPL, junto com uma chave Umbraco + folha com instruções (FIX).

B: Fig. 4 = reflector parabólico (NOMAD e FIX).

B1: Fig. 4 = reflector parabólico e tubos (SPIDER).

C: Fig. 5 = barra + queimador e botão de fixação para o reflector parabólico (modelos NOMAD e FIX).

C1: Fig. 5 = suporte com flange + queimador e botão de fixação, saco com 2 membranas e chave Umbraco e folha com instruções (model0 SPIDER)

IMPORTANTE! se uma das partes estiver danificada, não pode proceder, em nenhum caso, à montagem.

IMPORTANTE! Para os aparelhos MÓVEIS (NOMAD), verifique antes de fazer a ligação se a manga de reforço está conforme às normas em vigor no país em que o aparelho se utiliza.

2.1 a montagem em passos tipo "NOMAD" (tipo móvel com botija GPL):

IMPORTANTE! Verifique antes de montar o aparelho se os componentes do aparelho são apropriados para o tipo de gás e a pressão de gás utilizados e se estão conformes às normas em vigor.

Antes de proceder à montagem, afaste as duas tampas de protecção (1: Fig. 3A e 5: Fig. 5). Tenha cuidado de não as perder (têm de servir de protecção para quando for necessário desmontar novamente o aparelho).

IMPORTANTE! Conforme as disposições da Certificação da UE a etiqueta "INFRA NOMAD CLASSIC" ou "INFRA FIX CLASSIC" tem de ser aplicada na coluna "C" da placa de identificação do aparelho que se encontra no interior do relógio montado no pé com o queimador (veja o desenho fig. A2).

1 – Coloque a “base de assentamento + a estrutura” no chão e tire a protecção campaniforme da botija de gás (2: Fig. 3A) para facilitar a continuação da montagem.

2 – Fixe a parte superior “adaptável” da estrutura em forma de A (1: Fig. 6A e 6B) na estrutura “fixa” na base de assentamento. Defina para esta a altura desejada (botija de gás “baixa”, A: Fig. 6 ou botija de gás “alta”, B: Fig. 6 e Fig. 13). Para tal, utilize as 4 porcas + os parafusos fornecidos (2: Fig. 6A e 6B).
3 – Coloque a botija de gás na base de assentamento e fixe-a passando primeiro a correia (fornecida), pelos orifícios na estrutura em forma de A e enrolando-a, de seguida, por volta das pegas da própria botija de gás (Fig. 7).
4 – Monte o regulador de pressão (NÃO fornecido com o aparelho, 2: Fig. 8A e 6: Fig. 5) na botija de gás em conformidade com os DADOS TÉCNICOS E O TIPO DE GÁS no aparelho.
5 – Compre uma união e um tubo de ligação de borracha que, no que diz respeito ao tipo e material, cumpram com as normas do país de instalação (se os exemplares fornecidos não satisfizerem). Na parte final com rosca do acoplamento rápido pode:
NO CASO A (B1: Fig. 8): (1/4" gás canhoto, 5: Fig. 8) montar o tubo de borracha (2) equipado com a com a união certa com rosca (4) (NÃO FORNECIDA com o aparelho) (esta solução é admitida nos países seguintes: ALEMANHA, ÁUSTRIA E LUXEMBURGO).
NO CASO B (B2: Fig. 8) (1/4" gás dextrogiro, 5: fig. 8): aparafuse a união de tubo comprada (4) (Se a peça de acoplamento fornecida não satisfizer)) directamente na extremidade com rosca do acoplamento rápido e, a seguir, monte o tubo de borracha (2) por meio de uma abraçadeira apropriada (3). (cumprimento máximo = 1,5m)
IMPORTANTE! Tenha cuidado de verificar se a união e o tubo de borracha que comprou separadamente, cumprem com as normas vigentes do país da instalação
6 – Ligue a parte inferior do tubo de acoplamento com o regulador de pressão à botija de gás (regulador de pressão não fornecido com o aparelho) (3: Fig. 8A). Ligue a outra extremidade do tubo de acoplamento na união do acoplamento rápido (4: fig. 8B) (já montada na estrutura em forma de A) (não fornecida com o aparelho, B1 e B2: Fig. 8).
7 – Controle, antes de fazer a ligação, por meio da Tabela 1, a necessidade da colocação de uma membrana para gás (fornecida) (1: Fig. 8B) na abertura de alimentação do “acoplamento rápido” (só necessário na Áustria e na Alemanha).
8 – Pegue na “barra + queimador” e passa-a, carregando-a levemente para baixo) (1: Fig. 9A), pela parte superior do acoplamento rápido no pé até se ouvir o estalo do bloqueio.
Observação: Para desmontar a barra, tem de virar a barra até que o botão de ignição (1: Fig. 10A-1) se encontre na mesma altura que o botão de desengate (2: Fig. 10A-1) do acoplamento rápido do pé. Carregue, a seguir, no botão redondo. Fazendo deste modo, desengata a barra. Levante agora a barra com as duas mãos.
9 – Faça agora inclinar levemente o aparelho na direcção do lado com os rodízios. Coloque a reflector parabólico (2: Fig. 11) no queimador (3: Fig. 11) e fixe-a imediatamente com o botão redondo fornecido (1: Fig. 11). A seguir, endireite outra vez o aparelho.
IMPORTANTE! O volume do espaço em que se utilizará o gerador de calor, deve ter no mínimo 20 m³ por kW de potência nominal e tem de ser ventilada suficientemente. Se quiser utilizar o INFRA na sua potência máxima, tem de dispor, por conseguinte, de um espaço de 150 m³ para o modelo INFRA Classic e de um espaço de 300 m³ para o modelo INFRA Performant.
IMPORTANTE! NUNCA instale a extremidade do acoplamento rápido da “barra + queimador” no chão sem primeiro ter colocado a tampa de protecção prevista para este efeito (5: Fig. 5). Deste modo, evita que as vedações se danifiquem ou que a conduta de gás fique entupida.
importante! É absolutamente proibido proceder a mOdlflcações do aparelho, com excepção dos

casos previstos pelo construtor (por exemplo, transformação de gás).

2.2 a montagem passo a passo tipo "FIX" (Tipo FIXO para fixação no solo ou não chão, com botijas de gás ou gás canalizado):

IMPORTANTE! Verifique antes de montar o aparelho se os componentes do aparelho são apropriados para o tipo de gás e a pressão de gás utilizados e se estão conformes às normas em vigor.

Quando quiser utilizar o aparelho com GPL de 50 mbar (Alemanha, Áustria e Luxemburgo) tem de montar a membrana de acordo com o modelo (CLASSIC ou PERFORMANT). A montagem é apresentada na fig. 8 e explicada nas instruções que se encontram no saco com as membranas, na placa do aparelho e nas tabelas 1a ou 1c.

Para proceder à montagem, afaste as duas tampas de protecção (1: Fig. 3A1 e 5: Fig. 5). Tenha cuidado de não as perder (têm de servir de protecção para quando se tiver de montar novamente o aparelho).

1 – Coloque a “base + estrutura” no chão e tire a protecção campaniforme da alimentação de gás (2: Fig. 3A1) e indique no chão a colocação dos 6 orifícios de fixação (2: Fig. 6C).
2 - Centre a "base + estrutura" para com a conduta de alimentação do gás (2: Fig. 6C).
3 – Fixe a estrutura no chão por meio das 6 parafusos de fixação fornecidos (1: Fig. 6C).
4 – Controle se o tipo de gás e/ ou a pressão de gás correspondem ao tipo de gás e a pressão de gás indicados na placa de identificação (ver tabela 1). Se necessário, monte o regulador de pressão/ redutor de pressão (NÃO fornecidos com o aparelho, 2: Fig. 8A).
5 – Compre uma união e um tubo de acoplamento de borracha que, no que diz respeito ao tipo e material, cumpram com as normas do país da instalação.

Na extremidade com rosca do acoplamento rápido (1/4" gás dextrogiro, 5: Fig. 8) pode:

CASO A (B1: Fig. 8): montar o tubo flexível (2) com a peça de acoplamento apropriada com rosca (4) (NÃO FORNECIDO).

NO CASO B (B2: Fig. 8): montar a manga de reforço (4 (quando a peça de acoplamento fornecida não satisfizer) directamente na extremidade com rosca do acoplamento rápido (1/4" gás) e montar depois o tubo de borracha (2) (comprimento máximo = 1,5 m) por meio de uma abraçadeira apropriada (3).

Pode ligar a extremidade com rosca do acoplamento rápido (1/4" gás dextrogiro, 5: Fig. 8), depois de ter montado a manga de ligação (1/4" gás dextrogiro - canhoto 6: Fig. 8), a um tubo flexível como previsto em:

IMPORTANTE! Tenha cuidado de verificar se a união e o tubo de borracha que comprou separadamente, cumprem com as normas vigentes do país da instalação.

6 – Conecte a conduta de alimentação do gás com a parte inferior do “acoplamento rápido” (já montado na estrutura em forma de A).
7 – Controle, antes de fazer a ligação, por meio da Tabela 1 e/ou (1 Fig. 8B e 6: Fig. 5) a necessidade da colocação de uma membrana para gás no orifício de alimentação no "acoplamento rápido" (só necessário para GPL, para a Áustria, a Alemanha e Luxemburgo)
8 - Coloque a reflector parabólico (2: Fig. 11) no queimador (3: Fig. 11) e fixe-a imediatamente com o botão redondo fornecido (1: Fig. 11).
9 – Pegue na “barra + queimador” e passa-a, carregando-a levemente para baixo (1: Fig. 9A), pela parte superior do acoplamento rápido no pé até se ouvir o estalo do bloqueio.

observação: Para desmontar a barra, tem de virar a barra até que o botão de ignição (1: Fig. 10A-A1) se encontre na mesma altura que o botão de desengate (2: Fig. 10A-A1) do acoplamento rápido do pé. Carregue, a seguir, no botão redondo. Fazendo deste modo, desengata a barra. Levante agora a barra com as duas mãos.

IMPORTANTE! O volume do espaço em que se utilizará o gerador de calor, deve ter no mínimo 20 m³ por kW de potência nominal e tem de ser ventilada suficientemente. Se quiser utilizar o INFRA na sua potência máxima, tem de dispor, por conseguinte, de um espaço de 150 m³ para o modelo INFRA Classic e de um espaço de 300 m³ para o modelo INFRA Performant.

IMPORTANTE! NUNCA instale a extremidade do acoplamento rápido da “barra + queimador” no chão sem primeiro ter colocado a tampa de protecção prevista para este efeito (5: Fig. 5). Deste modo, evita que as vedações se danifiquem ou que a conduta de gás fique entupida.

IMPORTANTE! É absolutamente proibido proceder a mOdlificações do aparelho, com excepção dos casos previstos pelo construtor (por exemplo, transformação de gás).

2.3. Montagem passo a passo do tipo "SPIDER" (tipo fixo para a fixação à parede ou ao tecto com botijas de GPL ou com gás canalizado).

IMPORTANTE! Verifique antes de montar o aparelho se os componentes do aparelho são apropriados para o tipo de gás e pressão de gás utilizados e se cumprem com as normas vigentes.

Quando quiser utilizar o aparelho com gás de petróleo liquefeito (GPL), terá de montar a membrana de acordo com o modelo (CLASSIC ou PERFORMANT). A montagem é apresentada na fig. 8 e explicada nas instruções que se encontram no saco com as membranas, na placa do aparelho e nas tabelas 1a ou 1c.

Antes de montar o aparelho, retire a bucha de protecção (4: Fig. 9-A2). Tenha cuidado de não a perder (terá de proteger o aparelho quando tiver de ser montado de novo).

1 - Coloque a flange contra a parede ou contra o tecto e marque o lugar dos 4 furos de fixação (1: Fig. 6D). Fure os furos e coloque as cavilhas.

2 - Fixe a flange por meio das 4 cavilhas fornecidas (1. Fig. 9-A2).

Cautela: verifique se a parede ou o tecto estão apropriados para suspender o aparelho com as cavilhas fornecidas. Se a parede ou o tecto não for suficientemente sólido para montar o Spider, é necessário reforçar a parede ou o tecto.

3 - Coloque o reflector parabólico no grupo do queimador (3: Fig. 9-A2) e fixe-o imediatamente com os 4 parafusos fornecidos. Monte e fixe, se fornecidas, as peças de extensão do suporte, depois de as ter justificadas ao comprimento requerido, se isto for necessário. Utilize para a montagem os elementos de fixação fornecidos (2 Fig. 9-A2).

4 - Coloque o reflector parabólico (2. Fig. 11) no queimador (3 Fig. 1) e fixe-o imediatamente com o botão redondo fornecido (1: Fig. 11).

5 - Quando o aparelho estiver apropriado para funcionar com GPL a 50 mbar, (1: Fig. 8-B3), monte a membrana fornecida que correspondente com o valor indicado na tab. 1C (veja Tab. 2, Fig. 16).

6 - Ligue a peça de acoplamento de entrada ao conduto de alimentação de gás. A extremidade superior com rosca (1/4" gás dextrogiro, 5: Fig. 8-B3) pode directamente ser ligada a um tubo de metal duro.

7 - Verifique se o tipo de gás ou/ e a pressão de gás correspondem com o tipo de gás e a pressão de gás na etiqueta (veja Tabela 1). Se necessário, monte o regulador de pressão/ redutor de pressão (NÃO fornecido, 2: Fig. 8A).

8 - Compre uma peça de acoplamento e um mango de reforço cujo tipo e material cumprem com as normas do país em que se instala o aparelho.

IMPORTANTE! O volume do espaço em que se utilizará o gerador de calor, deve ter no mínimo 20 m³ por kW de potência nominal e tem de ser ventilada suficientemente. Se quiser utilizar o INFRA na sua potência máxima, tem de dispor, por conseguinte, de um espaço de 150 m³ para o modelo INFRA Classic e de um espaço de 300 m³ para o modelo INFRA Performant.

IMPORTANTE! NUNCA tire a cobertura da extremidade aberta da peça de acoplamento do queimador e NUNCA o coloque no chão. Proteja-a com a tampa de protecção apropriada (5: Fig. 5) antes de fazer a conexão. Desta maneira evita que corpos alheios, que possam danificar as juntas ou bloquear o conduto de gás, entrem no aparelho.

IMPORTANTE! É estritamente proibido MODIFICAR o aparelho, com excepção destes casos previstos pelo construtor.

2.4 - Montagem da bateria para a ignição electrónica da chama piloto:

• Desmonte o botão de regulação / ignição (3: Fig. 14).
• Desaparafuse o anel que segura a campânula perfurada (3: Fig.5) e que cobre a estrutura interna do queimador e desloque-o para baixo (1: Fig. 14).
• Baixe prudentemente a campânula perfurada e o cilindro de aço.
• Procure o bocal (2: Fig. 14). Desaparafuse a tampa e coloque as baterias delgadas de 1,5 V no bocal. Tenha cuidado dos pólos.
• Monte novamente de modo correcto a tampa e as outras partes que acabou de tirar.

3 - operação

IMPORTANTE! Tire, se houver, a folha de protecção dos componentes de plástico.

IMPORTANTE! Verifique, antes de ligar o aparelho, se o regulador da pressão e/ou a válvula de sobrepressão da alimentação e o tipo de gás utilizado correspondem com os dados das tabelas 1a e 1b e com os dados na placa de identificação do aparelho observando assim as estipulações vigentes do país onde se utiliza o aparelho.

IMPORTANTE! Ao utilizar as botijas GPL, leve em conta as dimensões do suporte das botijas (Fig. 13).

NUNCA UTILIZE o aparelho em espaços em que se encontram matérias combustíveis e/ou explosivas, combustíveis líquidos ou materiais inflamáveis.

IMPORTANTE! Ao acender repetidas vezes, tem de esperar pelo menos 1 minuto antes de tentar acender outra vez o aparelho; isso, para evitar um eventual retorno de chama, devido a uma acumulação de gás.

IMPORTANTE! Monte SEMPRE a capa em parábola e coloque SEMPRE a protecção da botija de gás (modelos NOMAD e FIX) antes de pôr a funcionar o aparelho. Onde o queimador irradiar calor, não pode ser coberto EM NENHUM CASO, nem completa nem parcialmente.

NUNCA cubra o aparelho depois de este ter sido apagado desde há pouco. Espere até o aparelho ter arrefecido. Aconselha-se a proteger o aparelho contra golpes, alta humidade ou chuva. Coloque sempre o aparelho numa base plana para evitar que se volte (inclinação < 10%) e numa base não inflamável (tábuas de madeira, linóleo, plástico, etc.).

IMPORTANTE! Se o aparelho trabalhar com GPL, NUNCA pode ser utilizado em pisos sub-terrâneos.

Quando acender o aparelho pela primeira vez, o que tem de fazer ao ar livre ou num espaço bem ventilado, libertar-se-á fumo durante algum tempo.

IMPORTANTE! Controle com água de sabão ou produtos similares se os tubos flexíveis, os acoplamentos e os acoplamentos rápidos do aparelho (MODELOS NOMAD e FIX) NÃO apresentam fugas de gás. Controle também se NÃO há fugas nos acoplamentos com a botija de gás ou com a instalação de gás.

3.1 - Ignição

1 – Controle se o botão de regulação está na posição “fechado” (0: ponto inteiro, Fig. 15) e abra a válvula da alimentação de gás.
2 – Carregue no botão de ignição e vire-o no sentido oposto ao dos ponteiros de relógio (Fig. 15). Desta maneira dão-se automaticamente faíscas e é trazido o gás para a ignição da chama piloto. Quando a chama estiver acesa, continue a carregar no botão durante cerca de 1 minuto ou 2 minutos (Fig. 15) de modo que o par termoeléctrico possa aquecer e guardar a válvula aberta. Agora só resta regular a potência (de MÍN a MÁX, Fig. 15) consoante a necessidade.

Observação: Quando se acende o aparelho pela primeira vez, a chama piloto tem a tendência de se apagar por causa do ar que se encontra nos tubos. Por conseguinte, tem de esperar um pouco até a chama piloto estar estável!

• Se a chama piloto se apagar por inadvertência, a alimentação é interrompida imediatamente pelo sistema de segurança incorporado.
• Se a chama se apagar por falta de gás, a passagem do gás é interrompida (por exemplo, quando a botija está vazia).
• Em ambos os casos, tem de esperar um pouco antes de fazer funcionar outra vez o aparelho; a seguir, tem de repetir as acções descritas em 1 e 2.
• Não tente acender o aparelho repetidas vezes; se o aparelho não trabalhar imediatamente, controle se TODAS as acções foram executadas correctamente.

IMPORTANTE! espere uns minutos antes de voltar a tentar acender o aparelho. Deste modo evita que se amontoe gás não queimado por volta do queimador. Efectivamente, isto pode causar retornos de chama súbitos!

IMPORTANTE! Quando o aparelho está a funcionar e depois de que foi aceso, não se pode tocar no queimador nem na reflector parabólico.

A temperatura destes é tão alta que pode provocar queimaduras. O aparelho também pode ser regulado durante o seu funcionamento (MÍN e MÁX). Para o funcionamento do aparelho com GPL ao ar livre e a temperaturas inferiores a 2°C, aconselha-se a utilizar propano.

4 - APAGAMENTO

1 – Vire o botão no sentido dos ponteiros de relógio até à posição “0”.
2 – Introduza a mão na abertura lateral da protecção campaniforme da botija de gás e feche a válvula da alimentação de gás.

IMPORTANTE! QUANDO NÃO UTILIZAR O APARELHO DURANTE UM PERÍODO PROLONGADO, RETIRE A BATERIA DA IGNICÇÃO DO SEU SUPORTE PARA EVITAR QUE SE ESCORRA O LÍQUIDO CÁUSTICO, O QUE PODERÁ CAUSAR DANO AO APARELHO.

5 - MANUTENÇÃO

IMPORTANTE! Verifique regularmente com água de sabão ou com produtos similares se os tubos flexíveis, os acoplamentos e o acoplamento rápido do aparelho (modelos NOMAD e FIX) NÃO apresentam fugas. Verifique também se os acoplamentos com a botija de gás ou com a instalação de gás não apresentam fugas.

Antes de executar quaisquer actividades de manutenção, tem de controlar se as válvulas da alimentação de gás e/ou do queimador estão fechadas.

A manutenção abrange :

- a limpeza do exterior do aparelho (para este efeito, utilize um pano macio e detergentes neutros. Nunca aplique os detergentes directamente nas superfícies a limpar).

controlo e substituição do tubo de gás de borracha (Comp. Máx.=1,5m), no caso de qualquer forma de danificação ou nos momentos e das maneiras estipulados pelas leis e normas em vigor no país onde está instalado o aparelho.

controlo do bom estado dos componentes do acoplamento rápido e limpeza. Use somente as peças de reserva originais para a substituição devida ao desgaste.

- substituição da bateria para a ignição electrónica.

Todas as outras actividades de manutenção ou alterações TÊM de ser executadas por pessoal qualificado.

IMPORTANTE! Verifique regularmente com água de sabão ou com meios similares se NÃO há fugas nos acoplamentos com a botija de gás ou o conduto de gás.

5.1 - SUBSTITUIÇÃO DO INJECTOR (pode unicamente ser feita por pessoal qualificado)

1- Desmonte o botão de regulação / ignição (1: Fig. 12).
2 - Desaparafuse o anel que segura a campânula perfurada (2: Fig. 12) que cobre a estrutura interna do queimador e desloque-o para baixo (1: Fig. 14).
3 - Baixe prudentemente a campânula perfurada e o cilindro de aço.
4 - Procure o injector (3: Fig. 12). Desaparafuse o injector do seu bocal por baixo do tubo Venturi. Substitua-o. TENHA CUIDADO DE NÃO DANIFICAR AS PARTES ROSCADAS ao apertar o injector até ao fim da rosca.
- Monte novamente de modo correcto a tampa e as outras partes que acabou de tirar.

6 - PROBLEMAS

IMPORTANTE! Antes de proceder a reparações, tem de FECHAR sempre a válvula de alimentação de gás.

O facto de não haver chama durante o funcionamento pode se devido a :

1 – um débito demasiado pequeno da alimentação de gás (formação deficiente de gás do GPL ou impurezas no aparelho), regulador de pressão bloqueado ou defeituoso.
2 - uma súbita rajada de vento (mais de 3m/ seg.).
3 – uma falta de gás (botija de gás vazia ou interrupção da alimentação) ou um regulador de pressão defeituoso.
4 – um par termoeléctrico interrompido.
5 – uma válvula electromagnética defeituosa.
6 - impurezas na conduta de gás.
7 - fugas de gás.
8 - uma bateria vazia.
9 – isolamento eléctrodos e/ ou cabos defeituosos.

7 - ARMAZENAMENTO

Quando se prevê que o aparelho não funcionará durante um período bastante longo (mudança de estação ou por outros motivos), coloque o aparelho num sítio seco onde não possa ser danificado (modelos NOMAD e FIX).

Coloque SEMPRE as tampas de protecção em ambas as partes do acoplamento rápido e cubra SEMPRE o queimador e o pé para evitar entupimentos (teias de aranha, pó) ou danificações (amolgadelas, influências do tempo, etc.).

Modelo SPIDER: cubra o queimador SEMPRE com panos (depois de deixar arrefecer o aparelho totalmente) para evitar entupimentos (teias de arranha, pó) ou danificações (amolgadelas, etc.).

IMPORTANTE! Nunca armazene uma ou mais botijas de gás junto com o aparelho. As botijas de gás têm de ser armazenadas no exterior de acordo com os regulamentos e normas vigentes.

8 - Garantia

O seu Barbecook® tem uma garantia de um ano contra todos os erros de fabricação, a partir da data de compra e na medida em que se usar o grelhador de acordo com este modo de emprego. O talão de compra, indicando a data de aquisição, é a sua garantia.

Este Barbecook® não é apropriado para fins profissionais.

É normal que possam surgir desgaste, ferrugem, deformação e descoloração (principalmente no aço inoxidável) nas partes que estão directamente expostas às chamas, e isto não pode, de forma alguma, ser considerado como erro de fabricação: é uma consequência lógica do seu uso.

É além disso também normal que a grelha e as partes desgastadas têm de ser substituídas após o uso prolongado.
