GEBRUIKSAANWIJZING Infra Fix Performant BARBECOOK

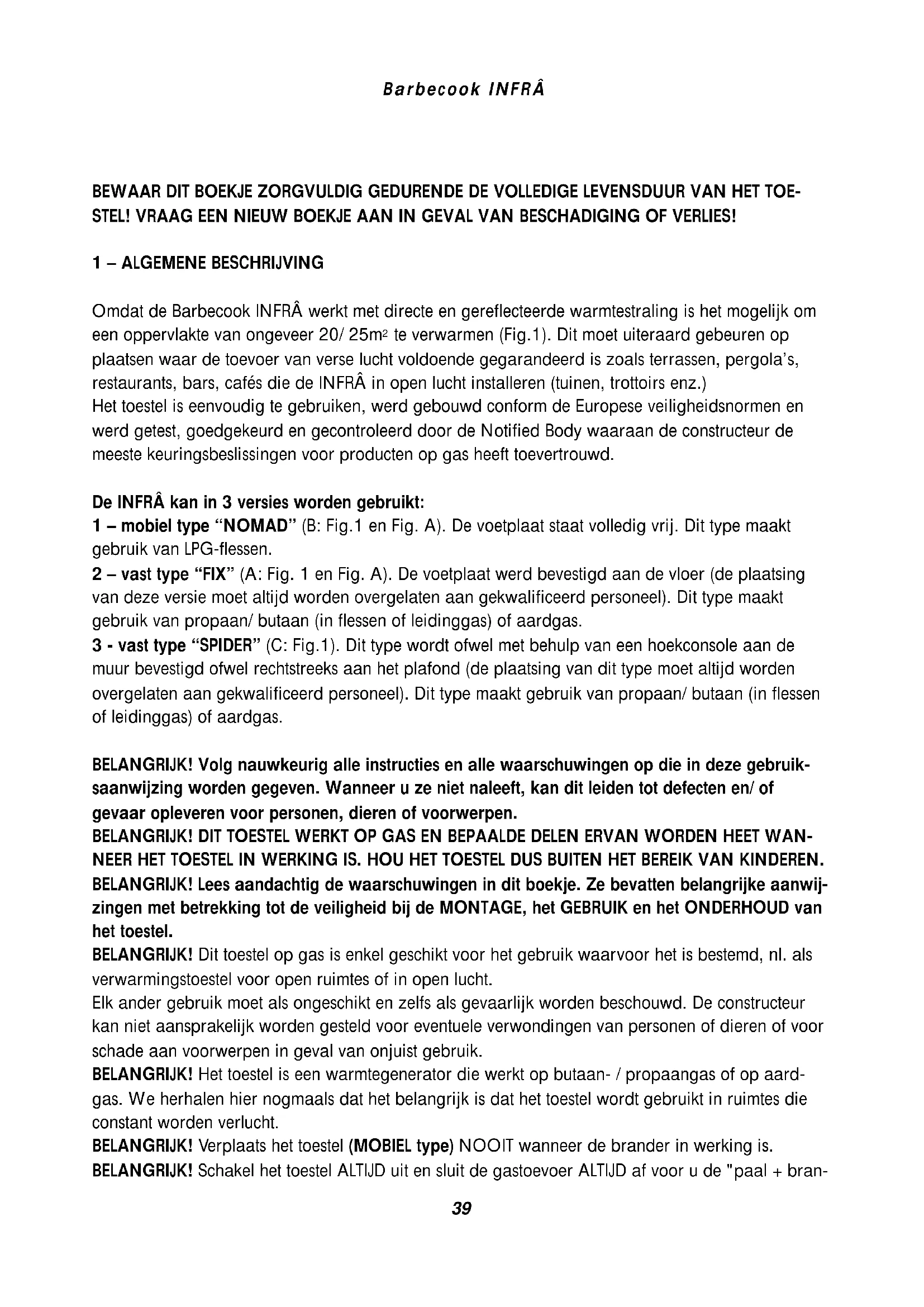

NL HANDLEIDING EN GEBRAUIKSAANWIJZING pag. 39

ES MODO DE EMPLEO E INSTRUCCIONES pag. 48

BELANGRIJK! MONTEER het diafragma enkel indien het toestel geacht wordt te functioneren met een voedingsdruk van 50 mbar (Oostenrijk, Duitsland, Luxemburg).

Controleer dus het juiste type dat in Tab. 2 wordt vermeld en geïllustreerd.

ES - INSTRUCCIONES PARA EL MONTAJE DEL DIAFRAGMA (consulte la Tabla 2, Fig. 16)

Omdat de Barbecook INFRÅ werkt met directe en gereflecteerde warmtestraling is het mogelijk om een oppervlakte van ongeveer 20/ 25m² te verwarmen (Fig.1). Dit moet uiteraard gebeuren op plaatsen waar de toevoer van verse lucht voldoende gegarandeerd is zoals terrassen, pergola's, restaurants, bars, cafés die de INFRÅ in open lucht installeren (tuinen, trottoirs enz.)

Het toestel is eenvoudig te gebruiken, werd gebouwd conform de Europese veiligheidsnormen en werd getest, goedgekeurd en gecontroleerd door de Notified Body waaraan de constructeur de meeste keuringsbeslissingen voor producten op gas heeft toevertrouwd.

De INFRÅ kan in 3 versies worden gebruikt:

1 – mobiel type “NOMAD” (B: Fig.1 en Fig. A). De voetplaat staat volledig vrij. Dit type maakt gebruik van LPG-flessen.
2 – vast type "FIX" (A: Fig. 1 en Fig. A). De voetplaat werd bevestigd aan de vloer (de plaatsing van deze versie moet altijd worden overgelaten aan gekwalificeerd personeel). Dit type maakt gebruik van propaan/ butaan (in flessen of leidinggas) of aardgas.
3 - vast type "SPIDER" (C: Fig.1). Dit type wordt ofwel met behulp van een hoekconsole aan de muur bevestigd ofwel rechtstreeks aan het plafond (de plaatsing van dit type moet altijd worden overgelaten aan gekwalificeerd personeel). Dit type maakt gebruik van propaan/ butaan (in flessen of leidinggas) of aardgas.

BELANGRIJK! Volg nauwkeurig alle instructies en alle waarschuwingen op die in deze gebruiksaanwijzing worden gegeven. Wanneer u ze niet naleeft, kan dit leiden tot defecten en/ of gevaar opleveren voor personen, dieren of voorwerpen.

BELANGRIJK! DIT TOESTEL WERKT OP GAS EN BEPAALDE DELEN ERVAN WORDEN HEET WAN-NEER HET TOESTEL IN WERKING IS. HOU HET TOESTEL DUS BUITEN HET BEREIK VAN KINDEREN. BELANGRIJK! Lees aandachtig de waarschuwingen in dit boekje. Ze bevatten belangrijke aanwijzingen met betrekking tot de veiligheid bij de MONTAGE, het GEBRUIK en het ONDERHOUD van het toestel.

BELANGRIJK! Dit toestel op gas is enkel geschikt voor het gebruik waarvoor het is bestemd, nl. als verwarmingstoestel voor open ruimtes of in open lucht.

Elk ander gebruik moet als ongeschikt en zelfs als gevaarlijk worden beschouwd. De constructeur kan niet aansprakelijk worden gesteld voor eventuele verwondingen van personen of dieren of voor schade aan voorwerpen in geval van onjuist gebruik.

BELANGRIJK! Het toestel is een warmtegenerator die werkt op butaan- / propaangas of op aardgas. We herhalen hier nogmaals dat het belangrijk is dat het toestel wordt gebruikt in ruimtes die constant worden verlucht.

BELANGRIJK! Verplaats het toestel (MOBIEL type) NOOIT wanneer de brander in werking is.

BELANGRIJK! Schakel het toestel ALTIJD uit en sluit de gastoevoer ALTIJD af voor u de "paal + bran-

der" van het toestel losmaakt van de voet "plaat + gasfles" (MOBIEL of VAST type).

BELANGRIJK! DE VEILIGHEIDSAFSTANDEN TOT ONTVLAMBARE VOORWERPEN OF STOFFEN MOETEN ALTIJD WORDEN GERESPECTEERD (Fig.1).

HET IS VERBODEN HET TOESTEL TE GEBRUIKEN IN GESLOTEN RUIMTES: KANTOREN, BINNEN IN WOONHUIZEN, STALLEN, KWEKERIJEN, IN DE BUURT VAN GASDAMPEN OF ONTVLAMBARE EN/ OF ONTPLOFBARE STOFDEELTJES ENZ.

BELANGRIJK! BIJ DE MONTAGE MOET U ZICH HOUDEN AAN DE NORMEN VOOR BRANDBEVEILIGING EN ONGEVALLENPREVENTIE DIE VAN KRACHT ZIJN IN HET LAND WAAR HET TOESTEL WORDT GEBRUIKT.

BELANGRIJK! Indien het toestel op LPG werkt, mag het nooit worden gebruikt in souterrains.

2 - MONTAGE

Haal alle onderdelen van het toestel uit hun verpakking. Wees vooral voorzichtig met de brander (C: Fig.2).

Controleer eerst of de inhoud van de verpakkingen volledig en conform is (Fig.2). Respecteer de geldende afvalnormen wanneer u de verpakkingen weggooit.

Controle van de inhoud van de VERPAKKINGEN:

A: Fig.3 = klokvormige gasflesbescherming en voet (FIX)

A1: Fig.3= klok, voet en zakje met twee diafragma's voor gebruik op LPG, samen met een umbraco sleutel + instructieblad (FIX)
B: Fig.4 = paraboolkap (NOMAD en FIX)
B1: Fig.4 = paraboolkap en buizen (SPIDER)
C: Fig.5 = paal + brander en bevestigingsknop voor de paraboolkap (modellen NOMAD en FIX)
C1: Fig.5 = steun met flens + brander en bevestigingsknop, zakje met 2 diafragma's, umbraco sleutel en instructieblad (model SPIDER)

BELANGRIJK! INDIEN EEN VAN DE ONDERDELEN BESCHADIGD IS, MAG U IN GEEN GEVAL OVERGAAN TOT DE MONTAGE!

BELANGRIJK! Controleer bij de MOBILE toestellen (NOMAD), voor u de aansluiting tot stand brengt, of het meegeleverde slangaansluitstuk conform de geldende normen is van het land waar het gebruikt wordt.

2.1 MONTAGE IN STAPPEN type "NOMAD" (MOBIEL type met LPG-fles):

BELANGRIJK! Controleer, voor u het toestel monteert, of de onderdelen van het toestel geschikt zijn voor de gassoort en de gasdruk die voorzien zijn door het gebruik en de geldende normen.

Verwijder voor de montage beide beschermdoppen (1: Fig.3A en 5: Fig.5). Zorg ervoor dat u ze niet verliest (ze moeten dienen als bescherming wanneer het toestel opnieuw gedemonteerd zal moeten worden).

BELANGRIJK! Conform de voorschriften van de CE-certificatie moet het etiket "INFRÅ NOMAD CLASSIC" of "INFRÅ FIX CLASSIC" worden aangebracht in kolom "C" van het typeplaatje van het

toestel aan de binnenkant van de klok die gemonteerd is op de paal met de brander (zie tekening fig. A2).

1 – Plaats "de voetplaat + de structuur" op de grond en verwijder de klokvormige gasflesbescherming (2: Fig.3A) om de verdere montage gemakkelijker te laten verlopen.
2 – Bevestig het bovenste, "verstelbare" deel van de A-vormige structuur (1: Fig.6A en 6B) aan de "vaste" structuur op de voetplaat. Bepaal hiervoor de gewenste hoogte ("lage" gasfles, A: Fig.6 of "hoge" gasfles, B: Fig.6 en Fig. 13). Gebruik hiervoor de 4 moeren + de meegeleverde bouten (2: Fig.6A en 6B).
3 – Plaats de gasfles op de voetplaat en zet ze vast door de riem (meegeleverd) eerst door de gaten in de A-vormige structuur te steken en vervolgens rond de handvaten van de gasfles zelf te wikkelen (Fig.7).
4 – Monteer de drukregelaar (NIET meegeleverd, 2: Fig.8A en 6: Fig.5) op de gasfles conform de plaatjes TECHNISCHE GEGEVENS en GASSOORT op het toestel.
5 – Koop een aansluitstuk en een rubberen aansluitslang die qua type en materiaal voldoen aan de normen van het land van installatie (indien de meegeleverde exemplaren niet voldoen).

Op het eindstuk met schroefdraad van de snelkoppeling kan u:

IN GEVAL A (B1: Fig.8): (1/4" gas linksdraaiend, 5: Fig.8) de rubberen slang (2) voorzien van het juiste aansluitstuk met schroefdraad (4) (NIET MEEGELEVERD) monteren (deze oplossing is toegelaten in de volgende landen: DUITSLAND, OOSTENRIJK EN LUXEMBURG).

IN GEVAL B (B2: Fig.8): (1/ 4" gas rechtsdraaiend, 5: Fig 8) het aangekochte slangaansluitstuk (4) (indien het meegeleverde aansluitstuk niet voldoet) direct op het eindstuk met schroefdraad van de snelkoppeling schroeven en daarna de rubberen slang (2) bevestigen met behulp van een daartoe geschikte beugel (3) (maximumlengte = 1,5 m).

BELANGRIJK! Zorg ervoor dat het aansluitstuk en de rubberen slang die u apart gekocht hebt, voldoen aan de geldende normen van het land van installatie.

6 – Bevestig het onderste gedeelte van de aansluitslang met de drukregelaar aan de gasfles (3:
Fig.8A). Verbind het andere einde van de aansluitslang op het aansluitstuk van de snelkoppeling (4: fig. 8B) (reeds gemonteerd op de A-vormige structuur) (NIET meegeleverd, B1 en B2: Fig.8).
7 – Controleer, voor u de aansluiting tot stand brengt, aan de hand van Tabel 1 of het noodzakelijk is een gasdiafragma (meegeleverd) (1: Fig.8b) te plaatsen op de toevoeropening van de “snelkoppeling” (enkel nodig voor OOSTENRIJK en DUITSLAND).
8 – Neem de "paal + brander" en steek ze, door ze lichtjes naar beneden te drukken (1: Fig.9A), in het bovenste deel van de snelkoppeling op de voet tot u de klik van de blokkering hoort.

NOTA: Om de paal te demonteren, moet u de paal van de brander draaien tot de ontstekingsknop (1: Fig.10A-1) samenvalt met de ontkoppelingsknop (2: Fig.10A-1) van de snelkoppeling van de voet. Druk vervolgens op de ronde knop. Hierdoor ontkoppelt u de paal. Hef nu de paal met beide handen op.

9 - Hel het toestel lichtjes over naar de kant met de wielen. Plaats de paraboolkap (2: Fig.11) op de brander (3: Fig.11) en zet ze onmiddellijk vast met de meegeleverde ronde knop (1: Fig.11). Zet tenslotte het toestel weer rechtop.

BELANGRIJK! Het volume van de ruimte waarin de warmtegenerator zal worden gebruikt, moet minstens 20 m³ per kW nominaal vermogen bedragen en moet voldoende verlucht worden. Indien u de INFRÂ op maximaal vermogen wil gebruiken, moet u dus beschikken over een volume van 150 m³ voor een INFRÂ Classic model, over een volume van 300 m³ voor een INFRÂ Performant model.

BELANGRIJK! Plaats NOOIT het uiteinde van de snelkoppeling van de "paal + brander" op de

grond zonder eerst de daartoe voorziene beschermdop (5: Fig.5) te hebben aangebracht. Zo vermijdt u dat de dichtingen beschadigd raken of dat de gasleiding verstopt raakt.

BELANGRIJK! Het is ten strengste verboden WIJZIGINGEN aan te brengen aan het toestel met uitzondering van de gevallen die voorzien zijn door de constructeur (bijv. transformatie gas).

2.2 DE MONTAGE IN STAPPEN type "FIX" (VAST type voor bevestiging op de grond of op de vloer met gasflessen of leidinggas):

BELANGRIJK! Controleer, voor u het toestel monteert, of de onderdelen van het toestel geschikt zijn voor de gassoort en de gasdruk die voorzien zijn door het gebruik en de geldende normen. Wanneer u het toestel wil gebruiken op LPG 50 mbar (Duitsland, Oostenrijk en Luxemburg) moet u het diafragma monteren conform het model (CLASSIC of PERFORMANT). De montage wordt voorgesteld in fig.8 en uiteengezet in de instructies die u terugvindt in het zakje met de diafragma's, op het plaatje van het toestel en in de tabellen 1a of 1c.

Verwijder voor de montage beide beschermdoppen (1: Fig.3A1 en 5: Fig.5). Zorg ervoor dat u ze niet verliest (ze moeten dienen als bescherming wanneer het toestel opnieuw gedemonteerd zal moeten worden).

1 – Plaats "de voetplaat + de structuur" op de grond en verwijder de klokvormige gastoevoerbescherming (2: Fig.3A1) en geef de plaats van de 6 bevestigingsgaten (1: Fig. 6C) aan op de grond.
2 – Centreer de “voetplaat + de structuur” ten opzichte van de gastoevoerleiding (2: Fig. 6C).
3 - Bevestig de structuur op de grond met de 6 meegeleverde bevestigingsschroeven (1: Fig.6C).
4 – Controleer of de gassoort en/ of de gasdruk overeenstemmen met de gassoort en de gasdruk op het typeplaatje (zie tab. 1). Monteer indien nodig, de drukregelaar/ drukverlager (NIET meegeleverd, 2: Fig.8A).

5 – Koop een aansluitstuk en een rubberen aansluitslang die qua type en materiaal voldoen aan de normen van het land van installatie.

Het eindstuk met schroefdraad van de snelkoppeling (1/4" gas rechtsdraaiend) kan u: door middel van een rechte of flexibele metalen buis direct verbinden met een aansluitstuk zoals voorzien in:

GEVAL A (B1: Fig.8): de rubberen slang (2) voorzien van het juiste aansluitstuk met schroefdraad (4) (NIET MEEGELEVERD) monteren.

GEVAL B (B2: Fig.8): het aangekochte slangaansluitstuk (4) (indien het meegeleverde aansluitstuk niet voldoet) direct op het eindstuk met schroefdraad van de snelkoppeling (1/ 4" gas) schroeven en daarna de rubberen slang (2) (maximumlengte = 1,5 m) bevestigen met behulp van een daartoe geschikte beugel (3).

Het eindstuk met schroefdraad van de snelkoppeling (1/4" gas rechtsdraaiend, 5: Fig.8) kan u, nadat u het overgangsstuk (1/4" gas rechtsdraaiend-linksdraaiend 6/ Fig.8) gemonteerd hebt, verbinden met een flexibele buis zoals voorzien in:

BELANGRIJK! Zorg ervoor dat het aansluitstuk en de rubberen slang die u apart gekocht hebt, voldoen aan de geldende normen van het land van installatie.

6 – Verbind de gastoevoerleiding met het onderste gedeelte van de "snelkoppeling" (reeds gemonteerd op de A-vormige structuur).

7 - Controleer, voor u de aansluiting tot stand brengt, aan de hand van Tabel 1 en/ of (1: Fig.8B en

6: Fig.5) of het noodzakelijk is een gasdiafragma te plaatsen op de toevoeropening van de "snelkoppeling" (enkel nodig voor LPG voor Oostenrijk, Duitsland en Luxemburg).

8 - Plaats de paraboolkap (2: Fig.11) op de brander (3: Fig.11) en zet ze onmiddellijk vast met de meegeleverde ronde knop (1: Fig.11).

9 – Neem de "paal + brander" en steek ze, door ze lichtjes naar beneden te drukken (Fig.9A1), in het bovenste deel van de snelkoppeling op de voet tot u de klik van de blokkering hoort.

NOTA: Om de paal te demonteren, moet u de paal van de brander draaien tot de ontstekingsknop (1: Fig.10A-A1) samenvalt met de ontkoppelingsknop (2: Fig.10A-A1) van de snelkoppeling van de voet. Druk vervolgens op de ronde knop. Hierdoor ontkoppelt u de paal. Hef nu de paal met beide handen op.

BELANGRIJK! Het volume van de ruimte waarin de warmtegenerator zal worden gebruikt, moet minstens 20 m³ per kW nominaal vermogen bedragen en moet voldoende verlucht worden. Indien u de INFRÂ op maximaal vermogen wil gebruiken, moet u dus beschikken over een volume van 150 m³ voor een INFRÂ Classic model, over een volume van 300 m³ voor een INFRÂ Performant model.

BELANGRIJK! Plaats NOOIT het uiteinde van de snelkoppeling van de "paal + brander" op de grond zonder eerst de daartoe voorziene beschermdop (5: Fig.5) te hebben aangebracht. Zo vermijdt u dat de dichtingen beschadigd raken of dat de gasleiding verstopt raakt.

BELANGRIJK! Het is ten strengste verboden WIJZIGINGEN aan te brengen aan het toestel met uitzondering van de gevallen die voorzien zijn door de constructeur (bijv. transformatie gas).

2.3 MONTAGE IN STAPPEN type "SPIDER" (vast type voor bevestiging aan de muur of het plafond met LPG-flessen of leidinggas)

BELANGRIJK! Controleer, voor u het toestel monteert, of de onderdelen van het toestel geschikt zijn voor de gassoort en de gasdruk die voorzien zijn door het gebruik en de geldende normen.

Wanneer u het toestel wilt gebruiken met vloeibaar petroleumgas (LPG), moet u het diafragma monteren conform het model (CLASSIC of PERFORMANT). De montage wordt voorgesteld in fig.8 en uiteengezet in de instructies die u terugvindt in het zakje met de diafragma's, op het plaatje van het toestel en in de tabellen 1a of 1c.

Verwijder voor de montage de beschermdop (4: Fig.9-A2). Zorg ervoor dat u hem niet verliest (hij moet dienen als bescherming wanneer het toestel opnieuw gedemonteerd zal moeten worden).

1 - Plaats de flens tegen de muur of het plafond en markeer de plaats van de 4 bevestigingsgaten (1: Fig. 6D). Boor de gaten en plaats de pluggen.
2 – Bevestig de flens met behulp van de 4 meegeleverde pluggen (1: Fig.9-A2).

Let wel : verifiëer of de muur of het plafond geschikt zijn om het toestel op te hangen met de meegeleverde pluggen. Indien de muur of plafond niet voldoende stevig is om de Spider te monteren, moet de muur of het plafond verstevigd worden.

3 – Plaats de paraboolkap op de brandergroep (3:Gig 9-A2) en zet deze onmiddellijk vast met de 4 meegeleverde schroeven. Monteer en bevestig, indien voorzien, de verlengstukken van de console of de steun, nadat u ze eventueel aangepast hebt aan de vereiste lengte. Gebruik voor de montage de meegeleverde bevestigingselementen (2:Fig. 9-A2).
4 – Plaats de paraboolkap (2: Fig.11) op de brander (3: Fig. 11) en zet ze onmiddellijk vast met de meegeleverde ronde knop (1: Fig.11).
5 – Als het toestel voorzien is om te werken op LPG aan 50 mbar, (1: Fig.8-B3) monteer dan het meegeleverde diafragma van de waarde aangegeven in tabel 1C (zie Tab. 2, Fig. 16).
6 – Verbind het inlaatkoppelstuk met de gastoevoerleiding. Het bovenste eindstuk met schroefdraad (1/4" gas rechtsdraaiend, 5: Fig.8-B3) kan direct worden aangesloten op een harde metalen buis.
7 – Controleer of de gassoort en/ of de gasdruk overeenstemmen met de gassoort en de gasdruk op het label (zie Tab. 1). Monteer, indien nodig, de drukregelaar/ drukverlager (NIET meegeleverd, 2: Fig.8A).

8 – Koop een aansluitstuk en een aansluitslang die qua type en materiaal voldoen aan de normen van het land van installatie.

BELANGRIJK! Het volume van de ruimte waarin de warmtegenerator zal worden gebruikt, moet minstens 20 m³ per kW nominaal vermogen bedragen en moet voldoende verlucht worden. Indien u de INFRÂ op maximaal vermogen wil gebruiken, moet u dus beschikken over een volume van 150 m³ voor een INFRÂ Classic model, over een volume van 300 m³ voor een INFRÂ Performant model.

BELANGRIJK! Ontbloot NOOIT het open uiteinde van het aansluitstuk van de brander en plaats het ook NOOIT op de grond. Bescherm het met de daartoe voorziene beschermdop (5: Fig.5) voor u het aansluit. Zo vermijdt u dat er vreemde lichamen binnendringen die de dichtingen kunnen beschadigen of de gasleiding kunnen verstoppen.

BELANGRIJK! Het is ten strengste verboden WIJZIGINGEN aan te brengen aan het toestel met uitzondering van de gevallen die voorzien zijn door de constructeur.

2.4 - Montage van de batterij voor de elektronische ontsteking van de waakvlam:

• Verwijder de regel- / ontstekingsknop (3: Fig.14).
• Schroef de ring die de geperforeerde klok (3: Fig.5) omhooghoudt en die de interne structuur van de brander (1: Fig.14) bedekt, los en schuif die omlaag.
• Laat de geperforeerde klok en de stalen cilinder voorzichtig zakken.
• Zoek de batterijhouder (2: Fig.14). Schroef het dekseltje los en plaats de potloodbatterij van 1.5V in de houder. Hou rekening met de polen (Fig.14).
• Monteer vervolgens opnieuw het deksel en alle andere onderdelen die u pas verwijderd hebt.

3 - INWERKINGSTELLING

BELANGRIJK! Verwijder, indien aanwezig, de beschermfolie van de plastieken onderdelen.

BELANGRIJK! Controleer, voor u het toestel in werking stelt, of de drukregelaar en/ of de overdrukk- lep van de toevoer en de gebruikte gassoort overeenkomen met de gegevens uit de tabellen 1a en 1b en met de gegevens op het typeplaatje van het toestel en dus in regel zijn met de voorschriften van het land waarin het toestel wordt gebruikt.

BELANGRIJK! Hou bij het gebruik van LPG-flessen rekening met de afmetingen van de flessenhouder (model NOMAD) (Fig. 13).

GEBRUIK het toestel NOOIT in ruimtes waar er zich brandbaar en/ of ontplofbaar stof, gasdampen, vloeibare brandstoffen of ontvlambare materialen bevinden.

BELANGRIJK! Herhaaldelijk opnieuw ontsteken: om eventuele steekvlammen te wijten aan een ophoping van gas, te vermijden, moet u ongeveer 1 minuut wachten voor u het toestel opnieuw probeert te ontsteken.

BELANGRIJK! Monteer ALTIJD de paraboolkap en plaats ALTIJD de gasflesbescherming (modellen NOMAD en FIX) voor u het toestel in werking stelt. Waar de brander warmte uitstraalt, mag hij IN GEEN ENKEL GEVAL volledig of gedeeltelijk worden bedekt. Bedek het toestel NOOIT wanneer het pas gedoofd werd. Wacht tot het afgekoeld is.

Het is raadzaam het toestel te beschermen tegen stoten, hoge vochtigheid of regen. Plaats het toestel altijd op een vlakke ondergrond zodat het niet omkantelt (helling < 10%) en op een niet-ontvlamba-

re ondergrond (houten planken, linoleum, kunststof enz.).

BELANGRIJK! Indien het toestel op LPG werkt, mag het NOOIT worden gebruikt in souterrains.

WANNEER U HET TOESTEL VOOR HET EERST ONTSTEEKT, WAT U IN OPEN LUCHT OF IN EEN GOED VERLUCHTE RUIMTE MOET DOEN, ZAL GEDURENDE EEN KORTE TIJD ROOK VRIJKOMEN.

BELANGRIJK! Controleer met zeepsop of gelijkaardige middelen of de slangen, de verbindingen en de snelkoppeling van het toestel (MODELLEN NOMAD en FIX) GEEN gaslekken vertonen.

Controleer ook of de verbindingen met de gasfles of de gasinstallatie NIET lekken.

3.1 - Ontsteking

1 - Controleer of de regelknop uit staat (0: vol punt, Fig.15) en open het kraantje van de gastoevoer.
2 - Druk de ontstekingsknop in en draai hem in tegenwijzerzin (Fig.15). Op die manier worden er automatisch vonken gegeven en wordt het gas voor de ontsteking van de waakvlam aangevoerd. Wanneer de vlam brandt, hou de knop dan ongeveer 1 à 2 minuten ingedrukt (Fig.15) zodat het thermokoppel kan opwarmen en de klep openhouden. Nu moet u alleen nog het vermogen regelen (van MIN naar MAX, Fig.15) naargelang de behoefte.

NOTA: Wanneer u het toestel voor het eerst ontsteekt, heeft de waakvlam de neiging uit te gaan door de lucht die in de buizen aanwezig is. U moet dus een beetje wachten tot de waakvlam stabiel is!

• Als de waakvlam per ongeluk zou uitgaan, wordt de gastoevoer onmiddellijk onderbroken door het ingebouwde veiligheidssysteem.
• Als de vlam uitgaat bij gebrek aan gas, wordt de doorgang voor het gas afgesloten (bijv. wanneer de gasfles leeg is).
• In beide gevallen moet u eventjes wachten voor u het toestel weer in werking stelt en vervolgens de handelingen van de punten 1 en 2 herhalen.
• Probeer het toestel niet keer op keer te ontsteken; indien het toestel niet onmiddellijk werkt, controleer dan of ALLE handelingen correct werden uitgevoerd.

BELANGRIJK! WACHT ALTIJD ENKELE MINUTEN VOOR U HET TOESTEL OPNIEUW PROBEERT TE ONTSTEKEN. ZO VERMIJDT U DAT ONVERBRAND GAS ZICH OPHOOPT ROND DE BRANDER. DIT KAN NAMELIJK PLOTSE STEEKVLAMMEN VEROORZAKEN!

BELANGRIJK! Wanneer het toestel in werking is en nadat het gedoofd werd, mag u de brander en de paraboolkap NIET AANRAKEN. Hun temperatuur is zo hoog dat ze brandwonden kunnen veroorzaken. Het toestel kan ook tijdens de werking worden geregeld (MIN en MAX). Voor de werking van het toestel op LPG in open lucht en bij temperaturen van minder dan 2°C is het raadzaam propaan te gebruiken.

4 - UITDOVING

1 – Draai de draaiknop in wijzerzin tot op de stand "0".
2 – Steek uw hand in de laterale opening van de klokvormige gasflesbescherming en draai het kraantje van de gastoevoer dicht.

BELANGRIJK! INDIEN U HET TOESTEL GEDURENDE LANGERE TIJD NIET ZAL GEBRUIKEN, MOET U DE BATTERIJ VOOR DE ONTSTEKING VERWIJDEREN UIT HAAR HOUDER. ZO VERMIJDT U DAT ER BIJTENDE VLOEISTOF UITLEKT, WAT SCHADE ZOU KUNNEN VEROORZAKEN.

5 - ONDERHOUD

BELANGRIJK! Controleer regelmatig met zeepsop of gelijkaardige middelen of de slangen, de verbindingen en de snelkoppeling van het toestel (modellen NOMAD en FIX) GEEN gaslekken vertonen. Controleer ook of de verbindingen met de gasfles of de gasinstallatie NIET lekken.

Voor u om het even welke onderhoudswerkzaamheid uitvoert, moet u controleren of het kraantje van de gastoevoer en/ of van de brander dichtgedraaid zijn.

Het onderhoud heeft betrekking op:

• het reinigen van de buitenkant van het toestel (gebruik hiervoor een zachte doek en neutrale schoonmaakmiddelen. Giet de schoonmaakmiddelen nooit rechtstreeks op de oppervlakken die gereinigd moeten worden).
• nazicht en vervanging van de rubberen gasleiding (Lmax=1,5m), bij elke vorm van beschadiging of op de tijden en manieren die voorzien zijn in de wetten en normen die van kracht zijn in het land waar het toestel geïnstalleerd wordt.
• controle of de onderdelen van de snelkoppeling nog intact zijn en reiniging ervan. Gebruik enkel originele wisselstukken bij vervanging wegens slijtage.
• vervanging van de batterij voor de elektronische ontsteking.

ALLE andere onderhoudswerkzaamheden of veranderingen MOETEN worden uitgevoerd door gekwalificeerd personeel.

BELANGRIJK! Controleer regelmatig met zeepsop of met gelijkaardige middelen of de verbindingen met de gasfles of de gasleiding NIET lekken.

5.1 VERVANGING VAN DE INSPUITER (enkel uit te voeren door gekwalificeerd personeel)

1 – Verwijder de regel- / ontstekingsknop (1: Fig.12).
2 – Schroef de ring die de geperforeerde klok omhooghoudt die de interne structuur van de brander bedekt, los en schuif die omlaag (2: Fig.12).
3 – Laat de geperforeerde klok en de stalen cilinder voorzichtig zakken.
4 – Zoek de inspuiter (3: Fig. 12). Schroef de inspuiter los uit zijn behuizing onder de venturibuis. Vervang hem. ZORG ERVOOR DAT U DE DELEN MET SCHROEFDRAAD NIET BESCHADIGT wanneer u de inspuiter aanspant tot einde draad.
5 – Monteer opnieuw op correcte wijze het deksel en de andere onderdelen die u pas verwijderd hebt.

6 - PROBLEMEN

BELANGRIJK! Voor u herstellingen uitvoert, moet u het kraantje van de gastoevoer altijd DICHT-DRAAIEN.

Het ontbreken van een vlam tijdens de werking kan te wijten zijn aan:

1 – een te klein debiet van de gastoevoer (slechte gasvorming van het LPG of vuil in het toestel), geblokkeerde of defecte drukregelaar.
2 - een plotse windstoot (meer dan 3 m/ sec.).
3 - een gebrek aan gas (lege gasfles of toevoeronderbreking) of een defecte drukregelaar.
4 – een onderbroken thermokoppel.
5 – een defecte elektromagnetische klep.
6 – vuil in de gasleiding.
7 - gaslekken.
8 – lege batterij.
9 – isolatie elektroden en/ of defecte kabels

7 - OPSLAG

Wanneer u voorziet dat het toestel gedurende langere tijd niet zal worden gebruikt (seizoenswissel of om andere redenen), zet het toestel dan op een droge plaats waar het niet beschadigd kan raken (modellen NOMAD en FIX)

Bevestig ALTIJD de beschermdoppen op de twee delen van de snelkoppeling en bedek de brander en de voet ALTIJD om verstoppingen (spinnenwebben, stof) of beschadigingen (deuken, weersinvloeden, enz.) te voorkomen.

- Model SPIDER: bedek de brander ALTIJD met doeken (nadat het toestel volledig afgekoeld is) om verstoppingen (spinnenwebben, stof) of beschadigingen (deuken enz.) te voorkomen.

BELANGRIJK! Stockeer nooit één of meerdere gasflessen samen met het toestel. Gasflessen moeten buiten worden opgeslagen conform de geldende bepalingen en normen.

8 - GARANTIE

Uw Barbecook® geniet een garantie van een jaar op alle fabricagefouten en dit vanaf de datum van aankoop en in die mate dat het gebruik in overeenstemming is met deze gebruiksaanwijzing. Uw kasticket met vermelding van de datum van aankoop is uw garantiebewijs.

Deze Barbecook® is niet geschikt voor professionele doeleinden.

Eventuele slijtage, roestvorming, vervorming en verkleuring (in het bijzonder van het roestvrije staal) van de onderdelen die rechtstreeks blootgesteld zijn aan het vuur, zijn normaal en worden onder geen enkel beding aanzien als fabricagefouten: het is het logische resultaat van hun gebruik.

Het is bovendien normaal dat het rooster en de versleten onderdelen na langdurig gebruik vervangen moeten worden.
