KÄYTTÖOHJE Infra Fix Performant BARBECOOK

FI - DIAFRAGMAN ASENNUSOHJE (katso taulukko 2, Kuva 16)

HUOM! DIAFRAGMAA EI ASENNETA kaasukäyttöisiin malleihin G30/ G31 29 : 37 mbaaria.

TÄRKEÄÄ! ASENNA diafragma vain jos laitetta on tarkoitus käyttää

50 mbaarin syöttöpaineella (Itävalta, Saksa, Luxemburg).

Tarkista siis että kyseessä on oikea taulukossa 2 selostettu ja kuvattu laitetyyppi.

IS - LEI_BEININGAR UM SAMSETNINGU Á HETTU (sjá tab. 2, Fig.16)

ATHUGI_! SETJI_EKKI hettu á gas tæki G30/ G31 29 : 37 mbar.

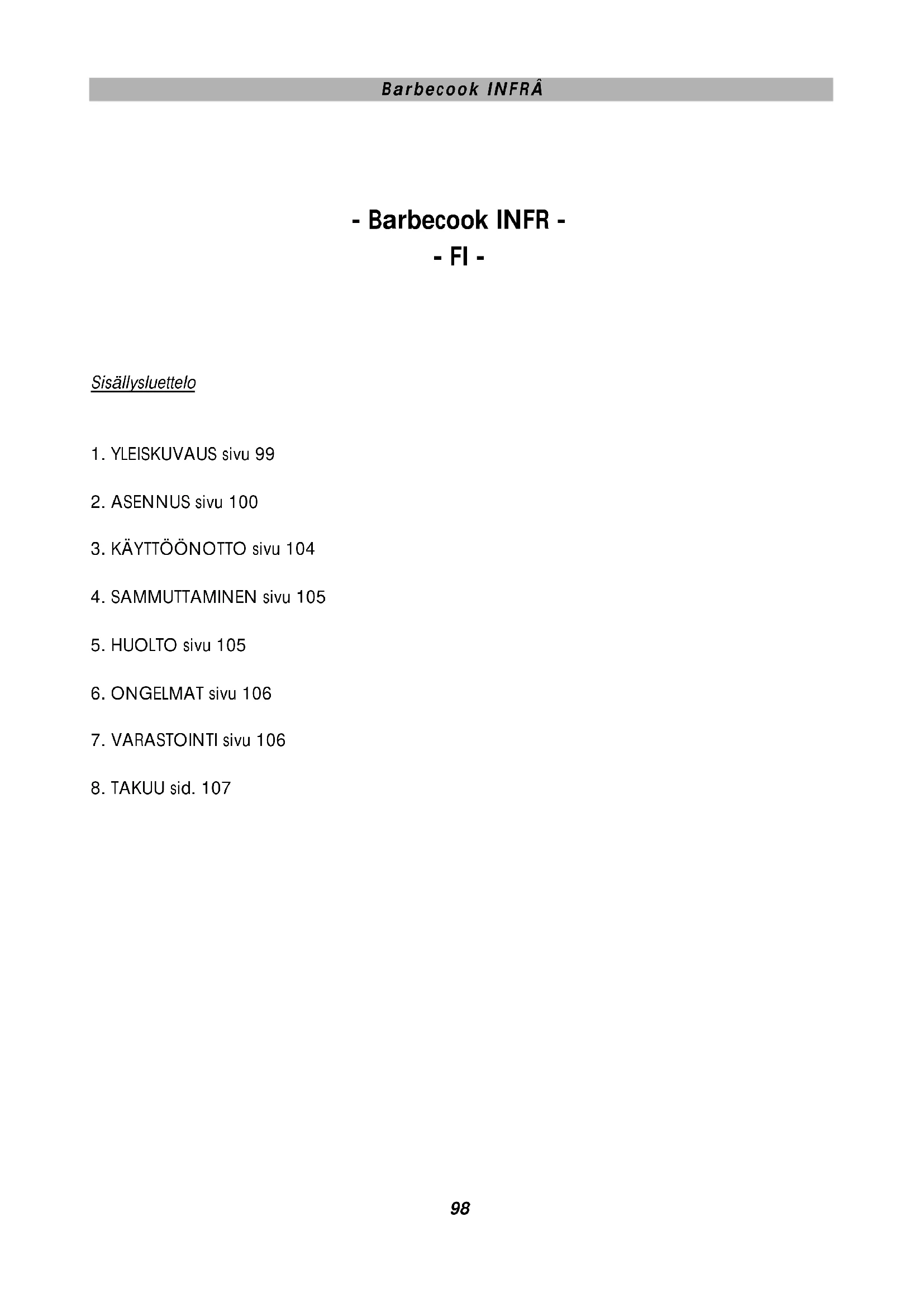

1. YLEISKUVAUS sivu 99
2. ASENNUS sivu 100
3. KÄYTTÖÖNOTTO sivu 104
4. SAMMUTTAMINEN sivu 105
5. HUOLTO sivu 105
6. ONGELMAT sivu 106
7. VARASTOINTI sivu 106
8. TAKUU sid. 107

SÄILYTÄ TÄMÄ OHJEKIRJA HUOLELLISESTI LAITTEEN KOKO ELINIÄN AIKANA! KYSY UUTTA KIRJASTA SEN VAHINGOITTUESSA TAI KADOTTUA.

1 -YLEISKUVAUS

Koska Barbecook INFRA toimii suoralla ja heijastetulla lämpösäteilyllä on mahdollista lämmittää noin 20/25m² suuruisen pinta-alan. Tämän voi tehdä vain tiloissa jossa raikkaan ilman saanti on täysin taattu, kuten terasseilla, pergoloissa, ravintoloissa, baareissa, kahviloissa, joissa INFRA on sijoitettu ulkosalla (puutarhoissa, jalkakäytävillä, jne.).

Laite on helppokäyttöinen, rakennettu eurooppalaisten turvallisuusnormien mukaiseksi, se on testattu ja hyväksytty ja sitä tarkastaa Notified Body, jolle valmistaja on uskonut useimpien kaasua käyttävien tuotteidensa hyväksymispäätökset.

INFRA voi käyttää 3 versiona:

1 –"NOMAD" - siirrettävänä mallina (B: Kuva 1 ja Kuva A), Aluslevy on kokonaan erillään. Tämä tyyppi on nestekaasupullokäyttöinen.
2 –"FIX" – kiinteänä mallina (A: Kuva 1 ja Kuva A), aluslevy on kiinnitetty lattiaan (kiinnityksen suorittaa siihen valtuutettu henkilö). Tämä malli käyttää propaani/ butaanikaasua (pulloissa tai johtokaasua) tai maakaasua.
3 – "SPIDER" - kiinteänä mallina (C: Kuva 1) Tämän mallin voi joko kiinnittää kulmakonsolilla seinään tai asettaa suoraan lattialle (tämä asennus on aina ammattitaitoisen asentajan suoritettava). Tämä malli käyttää propaani/ butaanikaasua (pullotettua tai kaasujohdosta) tai maakaasua.

TÄRKEÄÄ! Noudata tarkoin kaikkia tässä käyttöohjeessa annettuja ohjeita ja varoituksia. Niiden noudattamatta jättäminen saattaa aiheuttaa vahinkoja ja/ tai vaaratilanteita.

TÄRKEÄÄ! TÄMÄ LAITE TOIMII KAASULLA JA SEN ERÄÄT OSAT KUUMENEVAT LAITTEEN OLLESSA KÄYTÖSSÄ JOTEN PIDÄ TÄMÄ LAITE LASTEN ULOTTUVILTA.

TÄRKEÄÄ! Lue tarkoin tämän ohjekirjasen varoitukset. Niihin sisältyvät tärkeät laitteen ASENNUKSEN, KÄYTÖN ja HUOLLON turvaohjeet.

TÄRKEÄÄ! Tätä kaasukäyttöistä laitetta saa käyttää vain määrättyyn tarkoitukseen, se on ruoan lämmittämislaitteena avotiloissa tai ulkosalla.

Kaikki muunlainen käyttö on kielletty ja se voi olla jopa vaarallista. Valmistaja ei vastaa mahdollisi-sta laitteen väärästä käytöstä ihmisille, eläimille tai esineille aiheutuneista vahingoista.

TÄRKEÄÄ! Laite on butaani-, propaani- tai maakaasukäyttöinen lämpöä tuottava laite. Painotamme vielä että on tärkeää että laitetta käytetään jatkuvasti ilmastoiduissa tiloissa.

TÄRKEÄÄ! Älä koskaan siirrä (SIIRRETTÄVÄÄ mallia olevaa) laitetta kun poltin on toiminnassa.

TÄRKEÄÄ! Kytke laite AINA pois päältä ja sulje AINA kaasuhana ennen kuin irrotat laitteen "seipään + politimen" alustasta "levy + kaasupullo" (SIIRRETTÄVÄ tai KIINTEÄ malli).

TÄRKEÄÄ! NOUDATA AINA TURVAETÄISYYDET HELPOSTI SYTTYVIIN ESINEISIIN TAI AINEISIIN (KUVA 1)

LAITTEEN KÄYTTÖ ON KIELLETTY SULJETUISSA TILOISSA KUTEN TOIMISTOISSA, ASUINTALOJEN SISÄTILOISSA, TALLEISSA, VIHERHUONEISSA, KAASUHÖYRYJEN TAI HELPOSTI SYTTYVIEN JA

/ TAI RÄJÄHTÄVIEN AINEIDEN LÄHELLÄ JNE..

TÄRKEÄÄ! LAITETTA ASENNETTAESSA ON NOUDATETTAVA LAITTEEN KÄYTTÖMAASSA VOIMASSA OLEVIA PALOTURVALLISUUSMÄÄRÄYKSIÄ JA TAPATURMIEN EHKÄISEMISMÄÄRÄYKSIÄ.

TÄRKEÄÄ! JOS LAITE TOIMII NESTEKAASULLA SITÄ EI KOSKAAN SAA KÄYTTÄÄ MAANALAISIS-SA TILOISSA.

2 - ASENNUS

Ota kaikki laitteen osat pakkauksesta. Käsittele poltinta erityisen varovasti (C: Kuva 2).

Varmista että pakkauksen sisältö on täydellinen ja oikea.

Noudata voimassa olevia jätteidenkäsittelymääräyksiä hävittäessäsi pakkausta.

PAKKAUKSEN sisällön tarkistaminen:

A: Kuva 3 = Kellonmuotoinen kaasupullonsuoja ja alusta (FIX)
A1: Kuva 3= kello, jalka ja pussi jossa kaksi diafragmaa nestekaasukäyttöä varten, sekä umbracoavain + käyttöohje (FIX).
B: Kuva 4 = Paraboolikuomu (NOMAD ja FIX)
B1: Kuva 4 = Paraboolikuomu ja putket (SPIDER)
C: Kuva 5 = Seiväs + poltin ja paraboolikuomun kiinnitysnuppi (NOMAD- ja FIX-mallit)
C1: Kuva 5 = tuki jossa laippa + poltin ja kiinnitinnuppi, pussi jossa 2 diafragmaa, umbraco-avain ja käyttöohje (SPIDER-malli).

TÄRKEÄÄ! ÄLÄ MISSÄÄN TAPAUKSESSA ALOITA LAITTEEN ASENNUSTA JOS JOKIN OSA ON VAHINGOLLINEN!

TÄRKEÄÄ! Tarkista ennen siirrettävän (NOMAD-)laitteen liittämistä että mukana toimitettu letkun liitoskappale vastaa käyttömaan voimassa olevia normeja.

2.1 NOMAD-mallin ASENNUKSEN ERI VAIHEET (SIIRRETTÄVÄ nestekaasupullollinen malli):

TÄRKEÄÄ! Tarkista ennen kuin asennat laitteen että laitteen kaikki osat ovat käytettävän kaasulajin ja kaasupaineen mukaiset sekä vastaavat voimassa olevia normeja.

Poista ennen asennusta molemmat suojapäällikkeet (1: Kuva 3A ja 5: Kuva 5). Varo etteivät ne häviä (niitä on käytettävä suojana kun laite jälleen puretaan).

TÄRKEÄÄ! CE-todistuksen mukaisesti "INFRA NOMAD CLASSIC"- tai "INFRA FIX CLASSIC"- merkinnän on oltava laitteen tyyppilaatan sarakkeessa "C". Tyyppilaatta sijaitsee poltinseipääseen asennetun kellon sisäsivussa (katso Kuva A2).

1 – Laita "aluslevy + rakenne" alustalle ja poista kellonmuotoinen kaasupullonsuoja. (2: Kuva 3A) jatkoasennuksen helpottamiseksi.
2 – Kiinnitä A-muotoisen rakenteen ylin "säädettävä" osa (1: Kuva 6A ja 6B) aluslevyn "kiinteään" rakenteeseen. Määritä tätä varten toivottu korkeus ("matala" kaasupullo, A: Kuva 6, "korkea" kaasupullo, B: Kuva 6 ja Kuva 13). Käytä tähän 4 mutteria + laitteen mukana toimitettuja pultteja (2: Kuva 6A ja 6B).
3 – Aseta kaasupullo aluslevylle ja kiinnitä se (mukana toimitetulla) hihnalla ensin pujottamalla se A-

muotoisen rakenteen rei'istä ja sen jälkeen kiertämällä se kaasupullon käsikahvojen ympärille (Kuva 7) 4 – Asenna kaasusäädin (ei toimitettu laitteen mukana, 2: Kuva 8A ja 6: Kuva 5) kaasupulloon laitteeseen kiinnitettyjen TEKNISIÄ TIETOJA ja käytettävää KAASULAJIA osoittavien laattojen mukaisesti. 5 – Osta asennusmaan tyyppi- ja materiaalinormeja täyttävä jatko-osa ja kuminen jatkoletku (jos laitteen mukana toimitetut kappaleet eivät sovi).

Ruuvikierteiseen pikaliitoksen päätekappaleeseen voit:

TAPAUKSESSA A (B1: Kuva 8) (1/4" kaasu vasenkierteinen, 5: Kuva 8) asentaa oikealla ruuvikierteisellä liitoskappaleella (4) varustetun kumiletkun (2) (EI TOIMITETTU LAITTEEN MUKANA) (tämä ratkaisu on sallittu seuraavissa maissa: SAKSA, ITÄVALTA, JA LUXEMBURG.).

TAPAUKSESSA B (B2: Kuva 8) (1/4" kaasu oikeakierteinen, 5: Kuva 8) kiertää ostamasi letkun liitoskappaleen (4) (jos laitteen mukana toimitettu liitoskappale ei sovi) suoraan pikaliitoksen ruuvikierteiseen päätekappaleeseen ja tämän jälkeen kiinnittää kumiletkun (2) käyttäen siihen sopivaa kiinnitintä (3) (enimmäispituus = 1,5 m).

TÄRKEÄÄ! Varmista että erikseen ostamasi liitoskappale ja kumiletku vastaavat asennusmaan voimassa olevia normeja.

6 – Kiinnitä liitosletkun alin osa kaasupullossa olevaan painesäätimeen (3: Kuva 8A). Yhdistä liitosletkun toinen pää (8: Kuva 7) (jo A-muotoiseen rakenteeseen asennettuun) pikaliitoksen liitoskappaleeseen (4: Kuva 8B). (EI TOIMITETTU LAITTEEN MUKANA, B1 ja B2: Kuva 8).

7 –Tarkista, ennen liittämistä, taulukosta 1 onko tarpeen asentaa kaasudiafragma (toimitettu mukana) "pikaliitoksen" syöttöaukoon (1: Kuva 8b). (Koskee vain ltävaltaa ja Saksaa.)

8 –Ota "seiväs ja poltin" ja pujota ne painamalla hieman alaspäin (1: Kuva 9A) jalustalla olevan pikaliitoksen ylimpään osaan kunnes lukituksen napsautus kuuluu.

HUOMIO! Seipään purkamiseksi on kierrettävä politimen seivästä kunnes sytytysnuppi (1: Kuva 10A-1) on samassa asennossa kuin jalustan pikaliitoksen katkaisunuppi (2: Kuva 10A-1). Paina sen jälkeen pyöreää nuppia. Näin kytket seipään pois. Nosta nyt seiväs molemmin käsin.

9 - Kallista laite hieman pyörien suuntaan. Aseta paraboolikuomu (2: Kuva 11) politimen päälle (3: Kuva 11) ja kiinnitä se heti mukana toimitetulla pyöreällä nupilla (1: Kuva 11) Suorista lopulta laite.

TÄRKEÄÄ! Huonetilan tilavuuden, jossa lämpögeneraattoria tullaan käyttämään, on oltava vähintään 20 m³ per nimellistä kW tehoa, ja sen ilmastoinnin on oltava riittävä. Jos haluat käyttää INFRA enimmäisteholla huonetilan tilavuuden on siis oltava vähintään 150 m³ (CLASSIC-malli) ja vähintään 300 m³ (PERFORMANT-malli).

TÄRKEÄÄ! Älä koskaan laita "seipään + polttimen" pikaliitoksen päätä maahan ennen kuin olet ensin laittanut siihen tarkoitettua suojahattua (5: Kuva 5). Näin ehkäiset tiivisteiden vahingoittumisen tai kaasujohdon tukkeutumisen.

TÄRKEÄÄ! On ankarasti kiellettyä suorittaa laitteeseen MUUTOKSIA, paitsi niissä tapauksissa jotka valmistaja on hyväksynyt (esim. kaasun muuntaminen).

2.2 "FIX"-mallin ASENNUKSEN ERI VAIHEET (KIINTEÄ kaasupullokäyttöinen tai johtokaasukäyttöinen malli ennen lattiaan tai muuhun alustaan kiinnittämistä):

TÄRKEÄÄ! Tarkista ennen kuin asennat laitteen että laitteen kaikki osat ovat käytettävän kaasulajin ja kaasupaineen mukaiset sekä vastaavat voimassa olevia normeja.

Kun laitetta halutaan käyttää 50 millibaarin nestekaasulla (Saksassa, Itävallassa ja Luxemburgissa) on asennettava (CLASSIC tai PERFORMANT-)malliin sopiva diafragma. Asennus näytetään Kuvassa 8 ja selostetaan diafragmoja sisältävässä pussissa olevassa käyttöohjeessa, laitteen laatassa ja tau-lukoissa 1a ja 1c.

Poista ennen asennusta molemmat suojapäällikkeet (1: Kuva 3A1 ja 5: Kuva 5). Varo etteivät ne häviä (niitä on käytettävä suojana kun laite jälleen puretaan).

1 – Laita "aluslevy + rakenne" alustaan ja poista kellonmuotoinen kaasunsyötön suoja (2: Kuva 3A1) ja merkitse 6 kiinnitysreikien sijainnit alustaan (1: Kuva 6C).
2 – Keskitä "aluslevy + rakenne" suhteessa kaasunsyötön johtoon (2: Kuva 6C)
3 – Kiinnitä rakenne alustaan 6 mukana toimitetulla kiinnitysruuvilla (1: Kuva 6C).
4 – Tarkista että kaasulaji ja/ tai kaasupaine on yhtäpitävä tyyppilaatassa olevien kaasulajin ja kaasupaineen kanssa (katso taulukko 1). Asenna tarvittaessa paineensäädin/ paineenalennin (EI toimitettu mukana, 2: Kuva 8A).
5 –Osta asennusmaan tyyppi- ja materiaalinormien mukaiset liitoskappale ja kuminen liitosletku.

Ruuvikierteisen pikaliitoksen päätekappaleen (1/4" kaasu oikeakierteinen) voit jäykkää tai taipuisaa metalliputkea käyttäen suoraan liittää mukana toimitetun liitoskappaleen avulla

TAPAUKSESSA A (B1: Kuva 8): oikealla ruuvikierteisellä liitoskappaleella (4) varustettuun kumiletkuun (4) (EI TOIMITETTU LAITTEEN MUKANA).

TAPAUKSESSA B (B2: Kuva 8): ostamasi letkun liitoskappaleen (4) (jos laitteen mukana toimitettu liitoskappale ei sovi) suoraan pikaliitoksen (1/4" kaasu) ruuvikierteiseen päätekappaleeseen ja tämän jälkeen kiinnittää kumiletkun (2) (enimmäispituus = 1,5m) käyttäen siihen sopivaa kiinnitintä (3).

Ruuvikierteisen pikaliitoksen päätekappaleen (1/4" kaasu oikeakierteisen, 5: Kuva 8) voit, sen jälkeen kun olet asentanut muuntoliittimen (1/4" kaasu oikeakierteinen-vasenkierteinen 6/ Kuva 8), yhdistää mukana toimitetun taipuisan putken

TÄRKEÄÄ! Varmista että erikseen ostamasi liitoskappale ja kumiletku vastaavat asennusmaan voimassa olevia normeja.

6 –Yhdistä kaasunsyöttöjohdon "pikaliitoksen" (jo A-muotoiseen rakenteeseen asennettuun) alim-paan osaan.
7 – Tarkista, ennen liittämistä, taulukosta 1 ja/ tai (1:Kuvasta 8B ja 6: Kuvasta 5) onko tarpeen asentaa kaasudiafragma "pikaliitoksen" syöttöaukkoon (koskee vain nestekaasukäyttöistä mallia Itävallassa, Saksassa ja Luxemburgissa).
8 - Laita paraboolikuomu (2: Kuva 11) paikalleen polttimen päälle (3: Kuva11) ja kiinnitä se heti mukana toimitetulla pyöreällä nupilla (1: Kuva 11)
9 –Ota "seiväs + poltin" ja paina se kevyesti alaspäin (Kuva 9A1) alustassa olevaan pikaliitoksen ylimpään osaan kunnes lukituksen napsautus kuuluu.

HUOMIO! Seipään purkamiseksi on kierrettävä polttimen seivästä kunnes sytytysnuppi (1: Kuva 10A-A1) on samassa asennossa kuin jalustan pikaliitoksen katkaisunuppi (2: Kuva 10A-A1). Paina sen jälkeen pyöreää nuppia. Näin kytket seipään pois. Nosta nyt seiväs molemmin käsin.

TÄRKEÄÄ! Huonetilan tilavuuden, jossa lämpögeneraattoria tullaan käyttämään, on oltava vähintään 20 m³ per nimellistä kW tehoa, ja sen ilmastoinnin on oltava riittävä. Jos haluat käyttää INFRA enimmäisteholla huonetilan tilavuuden on siis oltava vähintään 150 m³ (CLASSIC-malli) ja vähintään 300 m³ (PERFORMANT-malli).

TÄRKEÄÄ! Älä KOSKAAN laita "seipään + polttimen" pikaliitoksen päätä maahan ennen kuin olet ensin laittanut siihen tarkoitettua suojapäälikettä (5: Kuva 5). Näin ehkäiset tiivisteiden vahingoittumisen tai kaasujohdon tukkeutumisen.

TÄRKEÄÄ! On ankarasti kiellettyä suorittaa laitteeseen MUUTOKSIA, paitsi niissä tapauksissa jotka valmistaja on hyväksynyt (esim. kaasun muuntaminen).

2.3 SPIDER-mallin ASENNUKSEN ERI VAIHEET (Seinään tai lattiaan kiinnitettävä kiinteä, nestekaasu- tai johtokaasukäyttöinen malli)

TÄRKEÄÄ! Tarkista ennen kuin asennat laitteen että laitteen kaikki osat ovat käytettävän kaasulajin ja kaasupaineen mukaiset sekä vastaavat voimassa olevia normeja.

Kun laitetta halutaan käyttää nestekaasulla (LPG) on asennettava (CLASSIC tai PERFORMANT-)mal- liin sopiva diafragma. Asennus näytetään Kuvassa 8 ja selostetaan diafragmoja sisältävässä pussis- sa olevassa käyttöohjeessa, laitteen laatassa ja taulukoissa 1a ja 1c.

Poista ennen asennusta suojapäällike (4: Kuva 9-A2). Varo ettei se häviä (sitä on käytettävä suojana kun laite jälleen puretaan).

1 – Aseta laippa vasten seinää tai lattiaa ja merkitse 4 kiinnitysreiän kohdat (1: Kuva 6D). Poraa reiät ja laita tulpat reikiin.
2 – Kiinnitä laippa 4 mukana toimitetun tulpan avulla (1: Kuva 9-A2).

Huom! Varmista että laite voidaan ripustaa seinään tai kiinnittää lattiaan käyttäen mukana toimitettuja tulppia. Jos seinä tai lattia ei ole tarpeeksi tukeva SPIDER-mallin asentamiseksi, se on asianmukaisesti vahvistettava.

3 – Aseta paraboolikuomu poltinryhmän päälle (3: Kuva 9-A2) ja kiinnitä se heti 4 mukana toimitetulla ruuvilla. Asenna ja kiinnitä konsolin tai tuen pidennyskappaleet (jos ne on toimitettu mukana), sovitettuasi ne tarvittaessa sopivan pituisiksi. Käytä asennukseen mukana toimitettuja kiinnitystarvikkeita (2: Kuva 9-A2).
4 – Aseta paraboolikuomu (2: Kuva 11) polttimen päälle (3: Kuva 11) ja kiinnitä se heti mukana toimitetulla pyöreällä nupilla (1: Kuva 11).
5 – Jos laitetta on tarkoitus käyttää 50 millivaarin nestekaasulla, (1: Kuva 8-B3) asenna silloin mukana toimitettu Taulukossa 1C osoitetun arvon mukainen diafragma (tarkista Tau.2, Kuva 16).
6 – Yhdistä syöttöliitos kaasujohtoon. Ylimmäinen päätekappale jossa on kierteet (1/4" kaasu oikeakierteinen, 5: Kuva 8-B3) voidaan liittää suoraan kovaan metalliputkeen.
7 – Tarkista että kaasulaji ja/ tai kaasupaine vastaa merkinnässä olevaa kaasulajia ja kaasupainetta (katso Taulukko 1). Asenna tarvittaessa mukana toimitettu Taulukossa 1C osoitetun arvon mukainen diafragma.
8 – Osta liitoskappale ja liitosletku joka vastaa tyypiltään ja materiaaliltaan asennusmaassa voi-massa olevia normeja.

TÄRKEÄÄ! Huonetilan tilavuuden, jossa lämpögeneraattoria tullaan käyttämään, on oltava vähintään 20 m³ per nimellistä kW tehoa, ja sen ilmastoinnin on oltava riittävä. Jos haluat käyttää INFRA enimmäisteholla huonetilan tilavuuden on siis oltava vähintään 150 m³ (CLASSIC-malli) ja vähintään 300 m³ (PERFORMANT-malli).

TÄRKEÄÄ! Älä KOSKAAN paljasta politimen liitoskappaleen ääriosaa äläkä KOSKAAN laita sitä maahan. Suojaa se siihen tarkoitetulla suojapäälikkeellä (5: Kuva 5) ennen kuin liität sitä. Näin estät vieraita aineita pääsemästä siihen jotka voivat vahingoittaa tiivisteet tai tukkia kaasujohdon.

TÄRKEÄÄ! Laitteeseen ei saa tehdä minkäänlaisia muita muutoksia kuin sellaisia mitkä valmistaja on edellyttänyt.

2.4 – Elektronisen säästöliekin sytytyksen pariston asennus.

1 – Poista säätö-/ sytytysnuppi (3: Kuva 14)
2 – Kierrä perforoidun kellon (3: Kuva 5) ylhäällä pitävä rengas ja polttimen (1: Kuva 14) sisäisen rakenteen peittävä rengas pois ja paina ne alas
3 – Anna perforoidun kellon ja teräksisen sylinteriin laskeutua varovasti.

4 – Hae pariston kotelo (2: Kuva 14). Kierrä kansi irti ja laita 1,5 V kynäparisto koteloon. Katso että pariston navat ovat oikein päin. (Kuva 14)
5 – Asenna tämän jälkeen kansi ja kaikki muut äsken poistamasi osat oikein paikoilleen.

3 - KÄYTTÖÖNOTTO

TÄRKEÄÄ! Poista mahdollinen muoviosia peittävä suojakalvo.

TÄRKEÄÄ! Tarkista ennen laitteen käyttöönottoa että paineensäädin ja/ tai kaasusyötön ylipaineläppä ja käytettävä kaasulaji ovat taulukon 1a ja 1b sekä laitteen tyyppilaatan mukaiset, ja siten noudattavat käyttömaan voimassaolevia säännöksiä.

TÄRKEÄÄ! Nestekaasupulloja käytettäessä on huomioitava kaasupullotelineen koko (NOMAD-malli) (Kuva 13)

ÄLÄ KOSKAAN KÄYTÄ laitetta tiloissa joissa on palavia ja/ tai räjähtäviä aineita, kaasuhöyryjä, nestemäisiä polttoaineita tai helposti syttyviä aineita.

TÄRKEÄÄ! Sytyttäminen uudelleen useaan kertaan: Mahdollisten kaasukasaantuman aiheuttamien tulilieskojen välttämiseksi, on syytä odottaa noin minuutin verran ennen kuin yrittää sytyttää laite uudestaan.

TÄRKEÄÄ! Asenna AINA paraboolikuomu ja laita AINA kellonmuotoinen kaasupullonsuoja (NOMAD- ja FIX-mallit) paikoilleen, ennen kuin otat laiteen käyttöön. Kun laite säteilee lämpöä sitä ei MISSÄÄN TAPAUKSESSA saa peittää kokonaan tai osittain. Älä KOSKAAN peitä laitetta heti käytön jälkeen. Odota kunnes laite on jäähtynyt. On suositeltavaa suojata laite iskuilta, korkealta kosteudelta tai sateelta. Sijoita aina laite tasaiselle alustalle, ettei se kaadu (loivuus < 10 %), ja syttymättömälle alustalle kuten puisille lankuille, linoleumille, muovilattialle jne.

TÄRKEÄÄ! Jos laite toimii nestekaasulla, sitä ei saa KOSKAAN käyttää maanalaisissa tiloissa.

SYTYTTÄESSÄSI LAITETTA ENSIMMÄISTÄ KERTAA, MIKÄ SINUN ON TEHTÄVÄ ULKOSALLA TAI HYVIN ILMASTOIDUSSA TILASSA, SIITÄ NOUSEE HETKELLISESTI SAVUA.

TÄRKEÄÄ! Varmista saippuavaahtoa tai vastaavanlaista ainetta käyttäen että laitteen (NOMAD- ja FIX-mallit) kaasuletku, liitokset tai pikaliitos EIVÄT vuoda. Tarkista myöskin että kaasupullo- tai kaa-sujohtoliitokset EIVÄT vuoda.

3.1 – Sytyttäminen

1 - Tarkista että säätönappi on päältä (0: täysipiste, Kuva 15) ja avaa kaasuhana.
2 - Paina sytytysnappia ja kierrä sitä vastapäivään (Kuva 15). Näin muodostuu automaattisesti kipinöitä ja kaasua virtaa säästöliekin sytytykseen. Paina nappia noin 1 –2 minuutin ajan (Kuva 15) liekin palaessa. Näin termoliitin lämpiää ja suutin pysyy auki. Säädä nyt vain tarpeen mukaan teho (vähimmäistehosta MIN enimmäistehoon MAX, Kuva 15).

HUOMIO: Laitetta ensimmäistä kertaa sytytettäessä säästöliekillä on taipumus sammua koska kaasujohdoissa on ilmaa. Kestää siis hieman kauemmin ennen kuin liekki tasaantuu!

• Jos liekki vahingossa sammu kaasuntulo katkeaa automaattisesti sisäänrakennetun turvajärjestelmän ansiosta.
• Jos liekki sammuu kaasun puutteessa (esim. kun kaasupullo on tyhjä), kaasun pääsy hanasta kaasujohtoon sulkeutuu.
• Molemmissa tapauksissa sinun täytyy hetken odottaa ennen kuin voit ottaa laitteen jälleen käyttöön. Toista silloin kohtien 1 ja 2 toimenpiteet.
• Älä yritä sytyttää laitetta uudestaan toistuvasti; jos laite ei toimi välittömästi, tarkista silloin että olet suorittanut KAIKKI toiminnot oikein.

TÄRKEÄÄ! ODOTA AINA JOITAKIN MINUUTTEJA ENNEN KUIN YRITÄT SYTYTTÄÄ LAITETTA UUDESTAAN. NÄIN VÄLTÄT ETTÄ PALAMATON KAASU KASAANTUU POLTTIMEN YMPÄRILLE. TÄMÄ VOI NÄET AIHEUTTAA ÄKILLISIÄ TULILIESKOJA.

TÄRKEÄÄ! Kun laite on toiminnassa, ja sen jälkeen kun se on sammutettu, polttimeen El SAA KOSKEA koska se on niin kuuma että se voi aiheuttaa palovammoja. Laitetta voi myöskin toiminnan aikana säätää (MIN ja MAX). Käytettäessä nestekaasukäyttöistä laitetta ulkoilmassa ja alle 2°C lämpötiloissa suositellaan propaanin käyttöä.

4 - SAMMUTTAMINEN

1 – Kierrä kiertonuppi myötäpäivään tilaan “0”.
2 – Pistä kätesi kellonmuotoisen kaasupullosuojan sivussa olevaan aukkoon ja kierrä kaasupullon hana kiinni.

TÄRKEÄÄ! JOS LAITETTA EI KÄYTETÄ PITKÄÄN AIKAAN ON POISTETTAVA SYTYTYKSEN PARISTO KOTELOSTAAN. SITEN EHKÄISTÄÄN SYÖVYTTÄVÄN NESTEEN VUOTAMINEN MIKÄ VOISI VAHINGOITTAA LAITETTA.

5 - HUOLTO

TÄRKEÄÄ! Varmista säännöllisesti käyttäen saippuavaahtoa tai vastaavanlaista ainetta kaasupullon ETTEIVÄT laitteen (NOMAD- ja FIX-mallit) kaasuletku, liitokset tai pikaliitos VUODA. Tarkista myöskin ETTEIVÄT kaasupullo- tai kaasujohtoliitokset VUODA.

Ennen jokaista huoltotoimenpidettä on tarkistettava että kaasuhana on suljettu ja/ tai poltin on kierretty tiukasti kiinni.

Huolto käsittää:

• laitteen ulkopintojen puhdistus (käytä tähän pehmeää riepua ja neutraalia puhdistusainetta. Älä koskaan kaada puhdistusainetta suoraan puhdistettaville ulkopinnoille).
• kumisten kaasuletkujen (pituus enintään 1,5 m) tarkistus ja vaihto aina niiden vahingoittuessa, tai

kunkin asennusmaan voimassa olevien lakien ja sääntöjen vaatimalla ajankohtana ja tavalla.

- pikaliitoksen osien tarkistus ja niiden puhdistus. Käytä vain alkuperäisiä varaosia vaihtaessasi kuluneita osia

- sähkösytytyksen pariston vaihtaminen.

KAIKKI MUUT huoltotoimenpiteet tai muutostyöt saa suorittaa vain valtuutettu huoltohenkilökunta.

TÄRKEÄÄ! Tarkista säännöllisesti saippuavaahdolla tai vastaavilla aineilla että kaasupullon tai kaasuletkun liitoksissa El esiinny vuotoja.

5.1 SUIHKUTTIMEN VAIHTO (saa suorittaa vain valtuutettu henkilökunta).

1 – Poista säätö-/ sytytysnuppi (1: Kuva 12)
2 – Kierrä polittimen sisäisen rakenteen peittävän perforoidun kellon ylhäällä pitävä rengas pois ja paina se alas (2: Kuva 12)
3 – Anna perforoidun kellon ja teräksisen sylinteriin laskeutua varovasti.
4 – Hae suutin (3: Kuva12). Kierrä se irti Venturin putken alla sijaitsevasta kotelostaan. Vaihda se. KATSO ETTEI RUUVIKIERTEINEN OSA VAHINGOITU kun kiristät suuttimen tiukaksi.
5 – Asenna kansi sekä myöskin muut äsken poistamasi osat oikein paikoilleen.

6 - ONGELMAT

TÄRKEÄÄ! Ennen korjauksien suorittamista on kaasuhana SULJETTAVA TIUKASTI.

Liekin sammuminen käytön aikana voi johtua seuraavista seikoista:

1– liian pieni kaasumäärä (nestekaasua muodostuu huonosti tai roskaa laitteessa, tukkeutunut tai viallinen painesäädin.
2 – äkillinen tuulenpuuska (enemmän kuin 3 m/ s)
3 – laite ei saa kaasua (tyhjäkaasupullo tai viallinen painesäädin)
4 – keskeytynyt lämpökytkin
5 – viallinen sähkömagneettinen läppä
6 - roskaa kaasujohdossa
7 - kaasuvuoto
8 - tyhjä paristo
9 – elektrodien eristäminen ja/ tai vialliset kaapelit

7 - SÄILYTYS

Kun tiedät että laitetta ei käytetä pitkään aikaan (kauden vaihtumisesta tai muista syistä johtuen) vie silloin laite kuivaan paikkaan missä se ei voi vaurioitua (NOMAD- ja FIX-mallit).

Kiinnitä AINA pikaliitoksen kahden osan suojapäällikkeet ja peitä AINA poltin ja jalka tukosten (hämähäkin verkot, pölyä) tai vaurioitumisen (kolhujen, sääoloista johtuvan jne.) ehkäisemiseksi.

SPIDER-malli: Peitä AINA poltin kankaalla (kun laite on täysin jäähtynyt) tukosten (hämähäkin verkot, pölyä) tai vaurioitumisen (kolhujen jne.) ehkäisemiseksi.

TÄRKEÄÄ! Älä koskaan varastoi ainuttakaan kaasupulloa samassa paikassa laitteen kanssa.

Kaasupullot on varastoitava ulkosalla ja laitteen käyttömaan voimassa olevien säännösten ja nor- mien mukaisesti

8 -TAKUU

Barbecook® -grillissäsi on yhden vuoden takuu. Se kattaa kaikki valmistusvirheet, ja se on voimassa ostopäivästä lukien, edellyttäen että grilliä on käytetty tämän käyttöohjeen mukaisesti. Ostopäivämäärällä varustettu kassakuittisi on takuutodistuksesi.

Tämä Barbecook® -grilli ei sovellu ammattikäyttöön.

Mahdolliset suoraan tulelle alttiiden osien kulumiset, ruosteenmuodostukset, epämuodostumiset ja värinmuutokset (koskee eritoten ruostumatonta terästä) ovat normaaleja, eikä niitä missään tapauksessa katsota valmistusvirheiksi; ne ovat loogisia normaalin käytön seurauksia.

Tämän lisäksi on normaalia että ritilä ja kuluneet osat joudutaan vaihtamaan laitteen pitkäaikaisen käytön jälkeen.

-Barbecook INFRA- -ÍS-

Innihald

1. ALMENNT bls. 109
2. SAMSETNING bls. 110
3. KVEIKJA bls. 113
4. SLÖKKVA bls. 115
5. VI_HALD bls. 115
6. HVA_ER A_bls. 116
7. GEYMSLA bls. 116
8. ÁBYRG_bls. 116

VINSAMLEGA GEYMI\_BÆKLINGINN TIL UPPL\_SINGA OG VEGNA VI\_HALDS Á TÆKINU ! FÁI\_N\_JAN EF BÆKLINGURINN SKEMMIST E\_A T\_NIST !

1 - ALMENN L\_SING

_ar sem Barbecook INFRA gefur frá sér beina og endukasta_a hitageisla getur hann hita_ um 20/ 25 m² svæ_i (mynd 1). _etta er a_eins hægt _ar sem a_streymi af fersku lofti er nóg t.d. á svö- lum, útisvæ_um, veitingastö_um, kaffihúsum og börum _ar sem INFRA er utanhúss (í gör_um, á gangstéttum o.s.frv.).

_a_ er au_velt a_ nota tæki_. _a_ er framleitt samkvæmt evrópskum öryggisstö_lum og hefur veri_prófa_, vi_urkennt og yfirfari_ hjá Notified Body sem framlei_andinn hefur fali_ vi_urkenningu flestra gastækjanna sem hann framlei_ir.

INFRA er hægt a\_ nota á \_rjá vegu:

1 - færanleg ger_ "NOMAD" (B: mynd 1 og mynd A). Undirstö_uplatan er frístandandi. Me_ essari ger_ er nota_ur gaskútur.
2 - föst ger_ "FIX" (A: mynd 1 og mynd A). Undirstö_uplatan er fest í gólfí_ (hæfur a_ili sér um framkvæmdina). _essi ger_ notar própan/ bútangas (úr kút e_a gaslei_slu) e_a jar_gas frá gaslögn.
3 - föst ger_ "SPIDER" (C: mynd 1). _essa ger_ er hægt anna_ hvort a_ festa á vegg me_ vinkli e_a beint í lofti_ (atvinnumenn ættu alltaf a_ sjá um uppsetninguna). _essi ger_ notar própan/ bútangas (úr kút e_a gaslei_slu) e_a jar_gas.

ATHUGI! GÆTI_ESS A BÖRN NÁI EKKI Í HITARANN.

ATHUGI_! Fylgi_nákvæmlega notkunarlei_beiningunum í _essum bæklingi. Sé _eim ekki fylgt geta komi_upp mistök og/ e_a hætta skapast.

ATHUGI_! SUMIR HLUTAR _ESSA GASHITARA VER_A MJÖG HEITIR VI_NOTKUN. GÄETI__ESS A_BÖRN KOMI EKKI NÁLÆGT.

ATHUGI_! Lesi_gaumgæfilega a_vörunaror_in í _essum bæklingi. _ar eru mikilvægar öryggislei_beiningar um FESTINGU, NOTKUN og VI_HALD hitarans.

ATHUGI_! _etta gastæki má a_eins nota til _ess sem _a_ er gert fyrir, sem er a_ hita opin r_mi e_a útisvæ_i. Öll önnur notkun er bönnu_ og getur jafnvel veri_ hættuleg. Framlei_andinn ber ekki ábyrg_ á hugsanlegum mei_slum á mönnum e_a d_rum e_a tjóni á munum sem ver_a vegna rangrar notkunar.

ATHUGI_! INFRA er hitari sem gengur fyrir própan/ bútan- e_a jar_gasi. Vi_ ítrekum mikilvægi _ess a_ tæki_ sé alltaf nota_ í loftræstu r_mi.

ATHUGI_! Færi_ aldreii hitarann (FÆRANLEGU ger_ina) _egar brennarinn er í gangi.

ATHUGI_! Slökkvi_ALLTAF á hitaranum og loki_gaskrananum á_ur en "skaft + brennari" tæki-sins er losa_frá "plötu + gaskút" undirstö_unni (FASTA e_a FÆRANLEGA ger_in).

MIKILVÆGT! HAFI_ ÖRUGGA FJARLÆG_ FRÁ ELDFIMUM EFNUM E_A HLUTUM (MYND 1).

_A_ ER BANNA_A_NOTA INFRA I LOKU_UM R_MUM: SKRIFSTOFUM, ÍBÚ_ARHÚSNÆ_I, GRI-PAHÚSUM, ÚTIHÚSUM, NÁLÆGT GASGUFU E_A ELDFIMUM EFNUM OG/E_A EFNUM SEM SPRINGA AU_VELDLEGA O.S.FRV.

ATHUGI_! VI_ UPPSETNINGU SKAL FARA EFTIR _EIM REGLUM SEM GILDA Í NOTKUNARLANDINU UM ELD- OG SLYSAVARNIR.
