MANUALE UTENTE Infra Fix Performant BARBECOOK

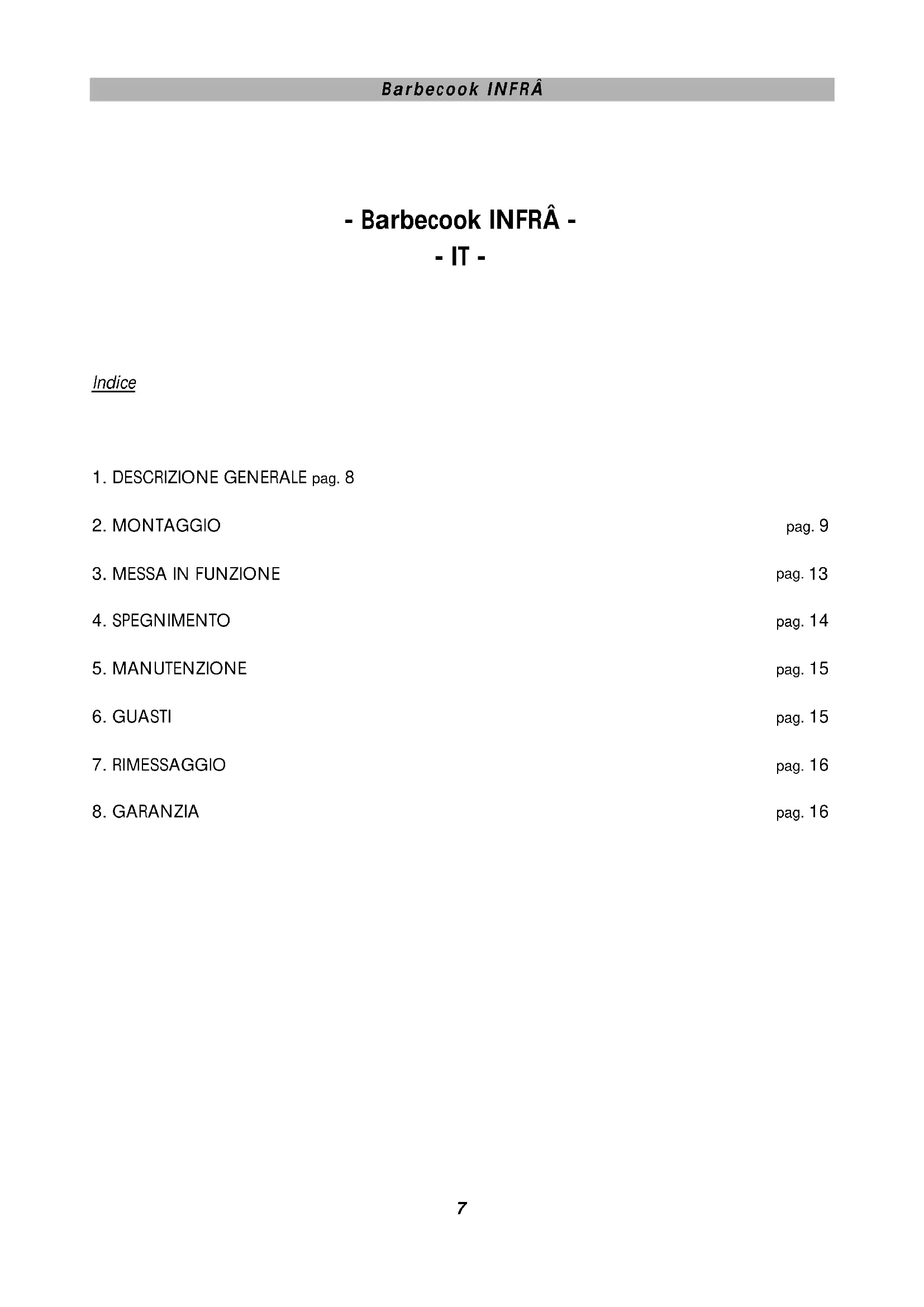

ISTRUZIONI DI USO E MONTAGGIO

1. DESCRIZIONE GENERALE pag. 8

1 - DESCRIZIONE GENERALE

Per il suo particolare tipo di funzionamento ad irraggiamento diretto e riflesso, Barbecook INFRÂ permette di riscaldare una superficie di circa 20/25 m

(Fig.1), naturalmente in ambienti con un buon flusso di aria fresca come ad esempio: terrazze, pergolati, ristoranti, bar, birrerie che installa- no INFRÂ all’aperto (giardini, marciapiedi, ecc). L’apparecchio ha un utilizzo molto semplice, costruito secondo le norme di sicurezza CE, è stato testato, omologato ed é sorvegliato dall’Ente Omologatore Notificato al quale il Costruttore ha affi- dato da sempre la maggior parte delle proprie certificazioni nel settore gas. L’INFRÂ può essere utilizzato in 3 tipologie di installazione 1 – mobile NOMAD (B: Fig.1 e Fig. A), con il piatto base libero da vincoli, utilizzando gas GPL (bombola). 2 – fissa FIX (A: Fig.1 e Fig. A), con il piatto base fissato al pavimento (questo tipo di installazione deve essere effettuata soltanto da personale professionalmente qualificato), utilizzando gas Propano/Butano (bombolone o gas di rete) o gas naturale di rete. 3 – fissa SPIDER (C: Fig.1) fissata o al muro tramite una mensola ad angolo, oppure direttamente al soffitto (questo tipo di installazione deve essere effettuata soltanto da personale professionalmente qualificato), utilizzando gas Propano/Butano (bombolone o gas di rete) o gas naturale di rete. IMPORTANTE! Seguire scrupolosamente tutte le istruzioni e le avvertenze prescritte in questo libretto di istruzioni, il loro mancato rispetto potrebbe essere causa di malfunzionamenti e/o di pericolo per persone, animali e cose. IMPORTANTE! QUESTO APPARECCHIO FUNZIONA CON GAS ED HA PARTI CALDE DURANTE IL SUO FUNZIONAMENTO, QUINDI TENERE L’APPARECCHIO LONTANO DALLA PORTATA DEI BAMBINI. IMPORTANTE! Leggere attentamente, le avvertenze contenute nel presente libretto, in quanto costituiscono importanti indicazioni concernenti la sicurezza d’INSTALLAZIONE, USO e MANU- TENZIONE. IMPORTANTE! Questo apparecchio alimentato a gas è destinato solamente all’uso per cui è stato concepito, ossia come apparecchio per il riscaldamento di ambienti aperti o all’esterno. Ogni altro uso è da considerarsi improprio e pertanto pericoloso. Il costruttore non può essere con- siderato responsabile per eventuali danni a persone, animali o cose, derivati da usi impropri. IMPORTANTE! L’apparecchio è un generatore di calore, alimentato a gas Propano/Butano o gas Naturale, per cui si ribadisce l’importanza che il funzionamento avvenga in ambienti costantemente arieggiati. IMPORTANTE! NON spostare mai l’apparecchio (tipologia MOBILE) con il bruciatore ancora in funzione. IMPORTANTE! NON scollegare il "palo + gruppo bruciatore" dell’apparecchio, dalla base (tipolo- gia FISSA o MOBILE) senza prima avere spento l’apparecchio e chiuso l’alimentazione gas. IMPORTANTE! E’ ASSOLUTAMENTE NECESSARIO RISPETTARE LE DISTANZE DI SICUREZZA (Fig.1) DA OGGETTI O SOSTANZE INFIAMMABILI.

Estrarre dagli imballi tutte la parti che compongono l’apparecchio, facendo particolare attenzione al gruppo bruciatore (C: Fig.2). Verificare prima l’integrità e conformità del contenuto degli imballi (Fig.2) quest’ultimi devono esse- re successivamente smaltiti secondo le normative vigenti. Verifica del contenuto IMBALLI per le versioni CLASSIC (7,5 kW) e PERFORMANT (15 kW): A: Fig.3 = campana copri bombola e struttura base (NOMAD). A1: Fig.3 = campana, struttura base e sacchetto con 2 diaframmi per GPL con chiave a brugola + foglio di istruzioni. (FIX). B: Fig.4 = parabola di copertura (NOMAD e FIX). B1: Fig.4 = parabola di copertura e tubi (SPIDER). C: Fig.5 = palo + gruppo bruciatore e pomello fissaggio parabola (NOMAD e FIX); C1: Fig.5 = supporto con flangia + gruppo bruciatore e viti di fissaggio, sacchetto con 2 diaframmi per GPL con chiave a brugola + foglio di istruzioni (SPIDER). IMPORTANTE! QUALORA LE PARTI RISULTINO DANNEGGIATE NON PROCEDERE ASSOLUTAMENTE CON L’ASSEMBLAGGIO! IMPORTANTE! Verificare nelle installazioni MOBILI (NOMAD) prima di effettuare il collegamento che il raccordo portagomma in dotazione, sia conforme alle normative vigenti nel paese di utilizzo.

2.1 FASI DI MONTAGGIO “NOMAD” (tipologia MOBILE con bombola, GPL):

IMPORTANTE! Prima di procedere con le operazioni di montaggio, verificare che le parti compo- nenti l’apparecchio siano predisposte per il tipo di gas e la pressione previsti dall’utilizzo e dalle norme vigenti. Prima di iniziare il montaggio, togliere i due tappi di protezione (1: Fig.3A e 5: Fig.5) facendo attenzione a non perderli (serviranno come protezione quando ci sarà la necessità di rismontare l’apparecchio). IMPORTANTE! In conformità a quanto previsto dalla certificazione CE, applicare secondo lo schema di Fg. A2, l’etichetta “INFRÂ NOMAD CLASSIC” o “INFRÂ FIX CLASSIC” nella colonna “C” sulla targa dati dell’apparecchio, posta all’interno della campana montata sul palo-bruciatore.

1 - Poggiare sul terreno il "piatto base + la struttura" e togliere la campana copri bombola (2:

Fig.3A), per facilitare le successive operazioni di montaggio.

Barbecook INFRÂ2 - Fissare all’altezza desiderata (bombola "bassa", A: Fig.6 oppure bombola "alta", B: Fig.6 e Fig. 13), la parte superiore della struttura "scorrevole" a forma di "A" (1: Fig.6A e 6B) con quella "fissa" del piatto base, utilizzando i 6 dadi + bulloni a corredo (2: Fig.6A e 6B).

3 - Posizionare e bloccare la bombola sul piatto base intrecciando la cinghia (a corredo), prima nelle

asole della struttura ad "A" e successivamente attorno alle maniglie della bombola stessa (Fig.7).

4 - Montare sulla bombola gas il regolatore di pressione gas conformemente alle targhe DATI TEC-

NICI e PREDISPOSIZIONE GAS, presenti sull’apparecchio (2: Fig.8A e 6: Fig.5).

5 - Acquistare a parte, il raccordo ed il tubo di collegamento in gomma, del tipo e materiale adatti

alle normative del paese dove avviene l’installazione (se NON conformi a quelli a corredo). La parte terminale inferiore filettata dell’attacco rapido consente: CASO A (B1: Fig.8): (1/4” gas sinistrorso, 5: Fig.8) di montare il tubo in gomma (2) munito di apposito raccordo filettato (4) (A CORREDO) (soluzione valida per i Paesi di: AUSTRIA, GERMA- NIA e LUSSEMBURGO). CASO B (B2: Fig.8): di montare il raccordo portagomma (4) acquistato a parte (se NON conforme quello a corredo) direttamente sulla connessione filettata da 1/4” GAS destrorso gas della parte terminale dell’innesto rapido, per poi fissare il tubo in gomma (2) con apposita fascetta (3) (Lunghezza MAX = 1,5 m). IMPORTANTE! Verificare che il tubo di gomma ed il raccordo gas acquistato a parte siano in regola con le normative vigenti nel paese d’installazione.

6 - Fissare la parte inferiore del tubo di raccordo gas al regolatore sulla bombola (3: Fig.8A).

Collegare l’altra estremità del tubo gas al raccordo "innesto rapido" (4: Fig.8B) (già montato sulla struttura ad "A") (NON a corredo, B1 e B2: Fig.8).

7 - Prima di effettuare la connessione, verificare con la Tab.1 la necessità di montare il diaframma

gas (1: Fig.8B) sul raccordo entrata dell’"innesto rapido"(AUSTRIA , GERMANIA e LUSSEMBURGO).

8 - Prendere il "palo + gruppo bruciatore" e con una leggera pressione verso il basso (1: Fig.9A),

inserirlo nella parte superiore dell’innesto rapido sulla base, fino a sentire lo scatto di bloccaggio; NOTA: per lo smontaggio, ruotare il palo del gruppo bruciatore fino a fare combaciare la mano- pola di accensione (1: Fig.10A-A1) con il pulsante di sgancio (2: Fig.10A-A1) dell’innesto rapido presente sulla base, quindi premere il pulsante a sfera provocando lo sgancio e sollevare con entrambe le mani.

9 - Inclinare leggermente l’apparecchio dalla parte delle ruote, inserire la parabola di copertura (2:

Fig.11) sul gruppo bruciatore (3: Fig.11) e bloccarla subito con il pomello a sfera in dotazione (1: Fig.11). Infine rimettere l’apparecchio in posizione verticale. IMPORTANTE! L’ambiente nel quale il generatore di calore verrà utilizzato deve avere un volume di almeno 20 m

per ogni kW di potenza calorica nominale e deve essere ben arieggiato, quindi per utilizzare un INFRÂ, si dovrà disporre di un volume di circa 150 m

per INFRÂ PERFORMANT. IMPORTANTE! non appoggiare MAI a terra l’estremità ad innesto rapido del "palo + gruppo bru- ciatore", senza prima averlo adeguatamente protetto con l’apposito tappo (5: Fig.5), evitando così possibili danneggiamenti delle tenute gas od eventuali ostruzioni del condotto gas. IMPORTANTE! È assolutamente vietato MODIFICARE l’apparecchio tranne che nei soli casi previsti dal costruttore.

2.2 FASI DI MONTAGGIO “FIX” (tipologia FISSA a terra o pavimento con bombolone GPL o GAS di rete):

IMPORTANTE! Prima di procedere con le operazioni di montaggio, verificare che le parti compo-

Barbecook INFRÂnenti l’apparecchio siano predisposte per il tipo di gas e la pressione previsti dall’utilizzo e dalle norme vigenti. Qualora si prevede di utilizzare l’apparecchio con gas di petrolio liquefatti GPL a 50 mbar (AUSTRIA, GERMANIA E LUSSEMBURGO ), montare come illustrato in Fig.8, il diaframma confor- me al modello di apparecchio (CLASSIC o PERFORMANT), come specificato nelle istruzioni accluse nella confezione ”kit diaframmi”, nella targa dati dell’apparecchio e nelle tabelle 1a oppure 1c. Prima di iniziare il montaggio, togliere i due tappi di protezione (1: Fig.3-A1 e 5: Fig.5A) facendo attenzione a non perderli (serviranno come protezione quando ci sarà la necessità di rismontare l’apparecchio).

1 - Poggiare sul terreno il "piatto base + la struttura", togliere la campana copri attacco GAS (2:

Fig.3-A1) e segnare sul terreno la posizione dei 6 fori per il fissaggio (1: Fig.6C). 2 – Centrare il "piatto base + la struttura" con il tubo di alimentazione gas (2: Fig.6C).

3 - Fissare la struttura al terreno utilizzando i 6 tasselli a corredo (1: Fig.6C).

4 - Verificare che il tipo di erogazione e/o la pressione di alimentazione gas corrispondano a quel-

li di targa (vedi Tab.1), montare qualora necessario, il riduttore/regolatore di pressione (NON a corredo, 2: Fig.8A).

5 - Acquistare a parte, il raccordo ed il tubo di collegamento, del tipo e materiale adatti alle nor-

mative del paese dove avviene l’installazione. La parte terminale inferiore filettata dell’attacco rapido (1/4” gas destrorso, 5: Fig.8) consente: di raccordarsi direttamente con una tubazione metallica rigida o flessibile oppure ad un portagomma come previsto nel: CASO A (B1: Fig.8): di montare il tubo (2) munito di apposito raccordo filettato (4) (NON A CORREDO). CASO B (B2: Fig.8): di montare il raccordo portagomma (4) acquistato a parte (se NON conforme quello a corredo) direttamente sulla connessione filettata da 1/4 gas della parte terminale dell’inne- sto rapido, per poi fissare il tubo in gomma (2) (Lunghezza MAX = 1,5m) con apposita fascetta (3). La parte terminale inferiore filettata dell’attacco rapido (1/4” gas destrorso, 5: Fig.8) consente dopo avere montato il raccordo adattatore (1/4” gas destrorso sinistrorso 6: fig.8), di collegarsi con un tubo flessibile come previsto nel: IMPORTANTE! Verificare che il tubo di alimentazione ed il raccordo gas installati siano in regola con le normative vigenti nel paese d’installazione.

6 - Collegare il tubo di alimentazione gas alla parte inferiore del raccordo "innesto rapido" (già

montato sulla struttura ad "A").

7 - Prima di effettuare la connessione, verificare per il GPL, con la Tab.1 e/o (1: Fig.8B e 6: Fig.5)

la necessità di montare il diaframma gas sul raccordo entrata dell’"innesto rapido"(AUSTRIA e GERMANIA LUSSEMBURGO).

8 - Inserire la parabola di copertura (2: Fig.11) sul gruppo bruciatore (3: Fig.11) e bloccarla subito

con il pomello a sfera in dotazione (1: Fig.11).

9 - Prendere il "palo + gruppo bruciatore + parabola" e con una leggera pressione verso il basso

(Fig.9A1), inserirlo nella parte superiore dell’innesto rapido sulla base, fino a sentire lo scatto di bloccaggio; NOTA: per lo smontaggio, ruotare il palo del gruppo bruciatore fino a fare combaciare la mano- pola di accensione (1: Fig.10A-A1) con il pulsante di sgancio (2: Fig.10A-A1) dell’innesto rapido presente sulla base, quindi premere il pulsante a sfera provocando lo sgancio del palo e solleva- re poi con entrambe le mani. IMPORTANTE! L’ambiente nel quale il generatore di calore verrà utilizzato deve avere un volume di

per ogni kW di potenza calorica nominale e deve essere ben arieggiato, quindi per utilizzare un INFRÂ, si dovrà disporre di un volume di circa 150 m

per INFRA PERFORMANT. IMPORTANTE! non appoggiare MAI a terra l’estremità ad innesto rapido del "palo + gruppo bru- ciatore", senza prima averlo adeguatamente protetto con l’apposito tappo (5: Fig.5), evitando così possibili danneggiamenti delle tenute gas od eventuali ostruzioni del condotto gas. IMPOR TANTE! È assolutamente vietato MODIFICARE l’apparecchio tranne che nei soli casi previsti dal costruttore.

2.3 FASI DI MONTAGGIO “SPIDER” (tipologia FISSA a parete o soffitto con bombolone GPL o

GAS di rete): IMPORTANTE! Prima di procedere con le operazioni di montaggio, verificare che le parti compo- nenti l’apparecchio siano predisposte per il tipo di gas e la pressione previsti dall’utilizzo e dalle norme vigenti. Qualora si prevede di utilizzare l’apparecchio con gas di petrolio liquefatti GPL, montare come illu- strato in Fig. 8, il diaframma conforme al modello di apparecchio (CLASSIC o PERFORMANT), come specificato nelle istruzioni accluse nella confezione”kit diaframmi”, nella targa dati dell’appa- recchio e nelle tabelle 1a oppure 1c. Prima di iniziare il montaggio, togliere il tappo di protezione (4: Fig.9-A2) facendo attenzione a non perderlo (servirà come protezione quando ci sarà la necessità di rismontare l’apparecchio). 1 – Poggiare sul muro o al soffitto la flangia e segnare sul la posizione dei 4 fori per il fissaggio (1: Fig.6D); forare e inserire i tasselli. 2 – Fissare la flangia utilizzando 6 tasselli (1: Fig.9-A2). NOTA: verificare che i tasselli, in dotazione, per il fissaggio dell’apparecchio siano idonei a sostenerne il peso tenendo conto del materiale con cui é costruito il soffitto o la parete, altrimenti sostituirli con altri più idonei. 3 – Inserire la parabola di copertura sul gruppo bruciatore (3: Fig.9-A2) e bloccarla subito con le 4 viti in dotazione. 4 – Montare e fissare se previsto, i tubi di prolunga della mensola o del supporto, dopo averli even- tualmente adattati alla lunghezza necessaria, utilizzando le viti in dotazione (2: Fig.9-A2). 5 – Se l’apparecchio è previsto per funzionare a gas GPL con alimentazione a 50 mbar montare il diaframma a corredo (1: Fig.8-B3) del valore indicato in tabella 1C (vedi Tab. 2 e Fig. 16). 6 – Collegare il raccordo di entrata con il tubo di alimentazione gas, la parte terminale superiore filettata (1/4” gas destrorso, 5: Fig.8-B3) consente: di raccordarsi direttamente con una tubazione metallica rigida. 7 – Verificare che il tipo di erogazione e/o la pressione di alimentazione gas corrispondano a quelli di targa (vedi Tab.1), montare qualora necessario, il riduttore/regolatore di pressione (NON a corredo).

8 - Acquistare a parte, il raccordo ed il tubo di collegamento, del tipo e materiale adatti alle nor-

mative del paese dove avviene l’installazione. IMPORTANTE! L’ambiente nel quale il generatore di calore verrà utilizzato deve avere un volume di almeno 20 m

per ogni kW di potenza calorica nominale e deve essere ben arieggiato, quindi per utilizzare un INFRÂ, si dovrà disporre di un volume di circa 150 m

per INFRA PERFORMANT. IMPORTANTE! Non scoprire o non appoggiare MAI a terra l’estremità aperta del raccordo gas del

Barbecook INFRÂgruppo bruciatore, prima di avere effettuato i collegamenti, lasciarlo adeguatamente protetto con l’apposito tappo (5: Fig.5), evitando così l’entrata di corpi estranei che possono diventare causa di possibili danneggiamenti delle tenute gas od eventuali ostruzioni del condotto gas. IMPOR TANTE! È assolutamente vietato MODIFICARE l’apparecchio tranne che nei soli casi previsti dal costruttore.

2.4 - Montare la batteria per l’accensione elettronica del Pilota:

- sfilare la manopola di accensione/regolazione (3: Fig.14) - svitare ed abbassare la ghiera che sorregge la campana superiore forata (3: Fig.5) che copre la struttura interna del bruciatore (1: Fig.14). - abbassare con cura anche la campana superiore forata + cilindro asolato in acciaio. - localizzato il cilindro porta batteria (2: Fig.14), svitare il piccolo coperchio ed inserire la batteria stilo da 1.5V rispettando la giusta polarità (Fig.14). - rimontare correttamente quindi il coperchio e tutte le altre parti precedentemente rimosse.

3 - MESSA IN FUNZIONE

IMPORTANTE! Togliere se presenti, le pellicole di protezione delle parti in plastica. IMPORTANTE! prima di mettere in funzione l’apparecchio accertarsi che il regolatore di pressione e/o la valvola di pressione di alimentazione ed il tipo di gas utilizzato siano rispondenti a quanto indicato nelle tabelle 1a e 1b e sulla targa dati posta sull’apparecchio per il paese in cui viene utilizzato. IMPORTANTE! Utilizzare bombole GPL tenendo conto delle dimensioni del vano porta bombola (NOMAD) (Fig.13). NON UTILIZZARE l’apparecchio in ambienti ove vi siano polveri combustibili e/o esplosive, vapo- ri di gas, combustibili liquidi e materiali infiammabili. IMPORTANTE! Riaccensioni ripetute: per evitare eventuali sfiammate dovute all’accumulo di gas, lasciare passare circa 1 minuto prima di ripetere la riaccensione. IMPORTANTE! NON mettere mai in funzione l’apparecchio senza prima avere montato la parabola di copertura e posizionato il copri base (NOMAD e FIX). Il gruppo bruciatore ove fuoriesce il calore, NON deve mai assolutamente essere coperto o parzialmente coperto. MAI coprire l’apparecchio se spento da poco, aspettare che si raffreddi. E’ buona norma proteggere l’apparecchio da urti, forte umidità o pioggia. Collocare l’apparecchio sempre su superfici abbastanza piane, per evitare ribaltamenti (pendenza < 10%) e non infiammabili (pavimenti in legno, linoleum, sintetici, ecc). IMPORTANTE! NON utilizzare mai l’apparecchio quando predisposto a GPL, in locali seminterrati o interrati. SOLO PER LA 1° ACCENSIONE, DA EFFETTUARSI ALL’APERTO O IN AMBIENTE BENE AREATO: L’APPARECCHIO EMANERA’ DEI VAPORI E ODORI PER UN BREVE PERIODO. IMPORTANTE! E’ necessario verificare con acqua saponata o mezzi equivalenti, che NON ci siano perdite di gas dalle tubazioni, dalle connessioni e dall’attacco rapido (NOMAD e FIX) dell’apparec-

Barbecook INFRÂchio. Verificare anche che NON ci siano perdite dalle connessioni, fatte con la bombola o impianto di distribuzione gas.

1 - Verificare che la manopola di regolazione sia in posizione di spento (0: punto pieno, Fig.15) e

aprire il rubinetto dell’alimentazione gas.

2 - Spingere e ruotare in senso antiorario la manopola di accensione (Fig.15), in questo modo par-

tirà in automatico la scarica di scintille e l’apertura del gas per l’accensione del pilota. Accesa la fiammella, attendere almeno 1 o 2 minuti con il pulsante spinto (Fig.15), per consentire alla termocoppia di scaldarsi e mantenere l’apertura della valvola. A questo punto basta solo rego- lare la potenza del bruciatore (da MIN a MAX, Fig.15) in base alle esigenze. NOTA: durante la prima accensione a causa dell’aria presente nelle tubazioni la fiamma del pilo- ta tende a staccarsi, quindi si dovrà attendere un po' più di tempo fino a quando la fiamma non si è stabilizzata! - Se la fiamma del pilota dovesse spegnersi per cause accidentali, la fuoriuscita di gas sarà auto- maticamente interrotta tramite il dispositivo di sicurezza installato. - Se la fiamma si spegne per mancanza di gas, il passaggio per consentire il flusso di gas viene interrotto (es. esaurimento della bombola). - In entrambi i casi, attendere un breve lasso di tempo per la rimessa in funzione e ripetere in sequenza i punti 1 e 2. - Evitare molteplici tentativi di accensione; se l’apparecchio non dovesse funzionare subito, control- lare che TUTTE le operazioni siano state eseguite correttamente. IMPOR TANTE! LASCIARE PASSARE SEMPRE ALCUNI MINUTI TRA UNA RIACCENSIONE E L’ALTRA. QUESTO, PER EVITARE IL FORMARSI DI EVENTUALI ACCUMULI DI GAS INCOMBUSTO A TTORNO AL BRUCIATORE, CHE POTREBBERO PROVOCARE VAMPATE IMPROVVISE! IMPORTANTE! Durante il funzionamento ed anche dopo lo spegnimento, NON TOCCARE l’unità bru- ciatore e la parabola in quanto la loro temperatura può provocare ustioni. La regolazione (MIN e MAX) può essere effettuata anche durante il funzionamento dell’apparecchio. Per il funzionamento dell’appa- recchio a GPL all’aperto e per temperature inferiori a 2°C è consigliato l’impiego di gas Propano.

1 - Ruotare in senso orario la manopola di comando, riportandola sulla posizione "0".

2 - Attraverso il foro laterale della campana copri bombola, chiudere il rubinetto dell’alimentazione gas.

Barbecook INFRÂ5 - MANUTENZIONE IMPORTANTE! E’ necessario verificare periodicamente con acqua saponata o mezzi equivalenti, che NON ci siano perdite di gas dalle tubazioni, dalle connessioni e dall’attacco rapido (NOMAD e FIX) dell’apparecchio. Verificare anche che NON ci siano perdite dalle connessioni, fatte con la bombola o impianto di distribuzione gas. Prima di effettuare qualsiasi tipo di manutenzione, assicurarsi che il rubinetto dell’alimentazione gas e/o quello del bruciatore siano chiusi. La manutenzione riguarda: - pulizia esterna dell’apparecchio (utilizzare un panno morbido e prodotti per la pulizia a base neutra, evitando di versarli direttamente sulle parti da pulire). - controllo o sostituzione tubo gas in gomma (Lmax = 1,5m), in tutti i casi di danneggiamento e nei tempi e modi previsti dalle leggi e norme vigenti nel paese dove avviene l’installazione. - Verifica dell’integrità e pulizia delle parti componenti l’innesto rapido, in caso di usura sostituire solo con ricambi originali. - sostituzione batteria per l’accensione elettronica. TUTTE le operazioni di manutenzione o modifica DEVONO essere eseguite da personale professio- nalmente qualificato. IMPORTANTE! Verificare periodicamente l’assenza di fughe gas con acqua saponata o mezzi equi- valenti.

5.1 SOSTITUZIONE UGELLO (a cura di personale professionalmente qualificato)

1 - sfilare la manopola di accensione/regolazione (1: Fig.12).

2 - svitare ed abbassare la ghiera che sorregge la campana superiore forata che copre la struttura

interna del bruciatore (2: Fig.12).

3 - abbassare con cura anche la campana superiore forata + cilindro asolato in acciaio.

4 - localizzare l’ugello (3: Fig.12), svitarlo dalla sede sotto il tubo venturi, sostituirlo facendo PARTI-

COLARE ATTENZIONE A NON ROVINARE LE PARTI FILETTATE serrandolo a battuta.

5 - rimontare correttamente quindi il coperchio e tutte le altre parti precedentemente rimosse.

IMPOR TANTE! Prima di procedere con qualsiasi tipo di riparazione, CHIUDERE il rubinetto di ali- mentazione gas. La mancanza di fiamma durante l’esercizio può avere le seguenti cause:

1 - insufficienza del flusso di alimentazione del gas (cattiva gasificazione GPL o sporcizia

nell’impianto), regolatore di pressione starato o guasto.

2 - una improvvisa raffica di vento (superiore a 3 m/s).

3 - assenza del flusso di alimentazione del gas (bombola esaurita o interruzione fornitura gas) o

regolatore di pressione guasto.

4 - termocoppia interrotta.

6 - sporcizia nel circuito gas.

9 - isolamento elettrodi e/o cavi difettosi.

Qualora si preveda che l’apparecchio non venga utilizzato per un periodo prolungato (cambio di stagione) o per altre cause: - NOMAD e FIX, provvedere al rimessaggio dello stesso in luoghi asciutti ed al riparo da eventuali danneggiamenti. Applicare SEMPRE i tappi di protezione sulle due parti dell’attacco rapido e coprire SEMPRE il gruppo bruciatore e la base per evitare ostruzioni (ragnatele, polvere) o danneggiamenti (ammaccature, agenti atmosferici ecc). - SPIDER, coprire SEMPRE con teli (ad apparecchio completamente freddo) il gruppo bruciatore per evitare ostruzioni (ragnatele, polvere) o danneggiamenti (ammaccature, ecc). IMPORTANTE! non stoccare contemporaneamente all’apparecchio una o più bombole del gas che devono rimanere in ambienti esterni, conformemente alle disposizioni e normative vigenti.

Il vostro Barbecook® gode di una garanzia di un anno a partire dalla data di acquisto. La garan- zia copre tutti i difetti di fabbricazione con esclusione di difetti dovuti a usi diversi da quelli specifi- catamente previsti per questo tipo di apparecchi. La ricevuta dell’acquisto o lo scontrino di cassa rappresentano il certificato della garanzia. Il Barbecook® non è adatto a impieghi professionali. L’usura, la corrosione, l’eventuale deformazione o la decolorazione (in particolare dell’acciaio inox) dovute al contatto con la fiamma, sono da considerarsi normali e in nessun caso possono essere considerati difetti di fabbricazione; sono causate dalle normali condizioni di uso. Inoltre è normale che, dopo un uso prolungato, sia necessario sostituire le parti usurate.
