BRUKSANVISNING Infra Fix Performant BARBECOOK

VIKTIG! MONTER diafragmaen kun hvis apparatet skal brukes med et tilførselstrykk på 50 mbar (∅sterrike, Tyskland, Luxemburg).

Kontroller at det er den rette typen, som anført og illustrert i Tab. 2.

SE - DIAFRAGMANS MONTERINGSINSTRUKTION (se tab. 2, Fig. 16)

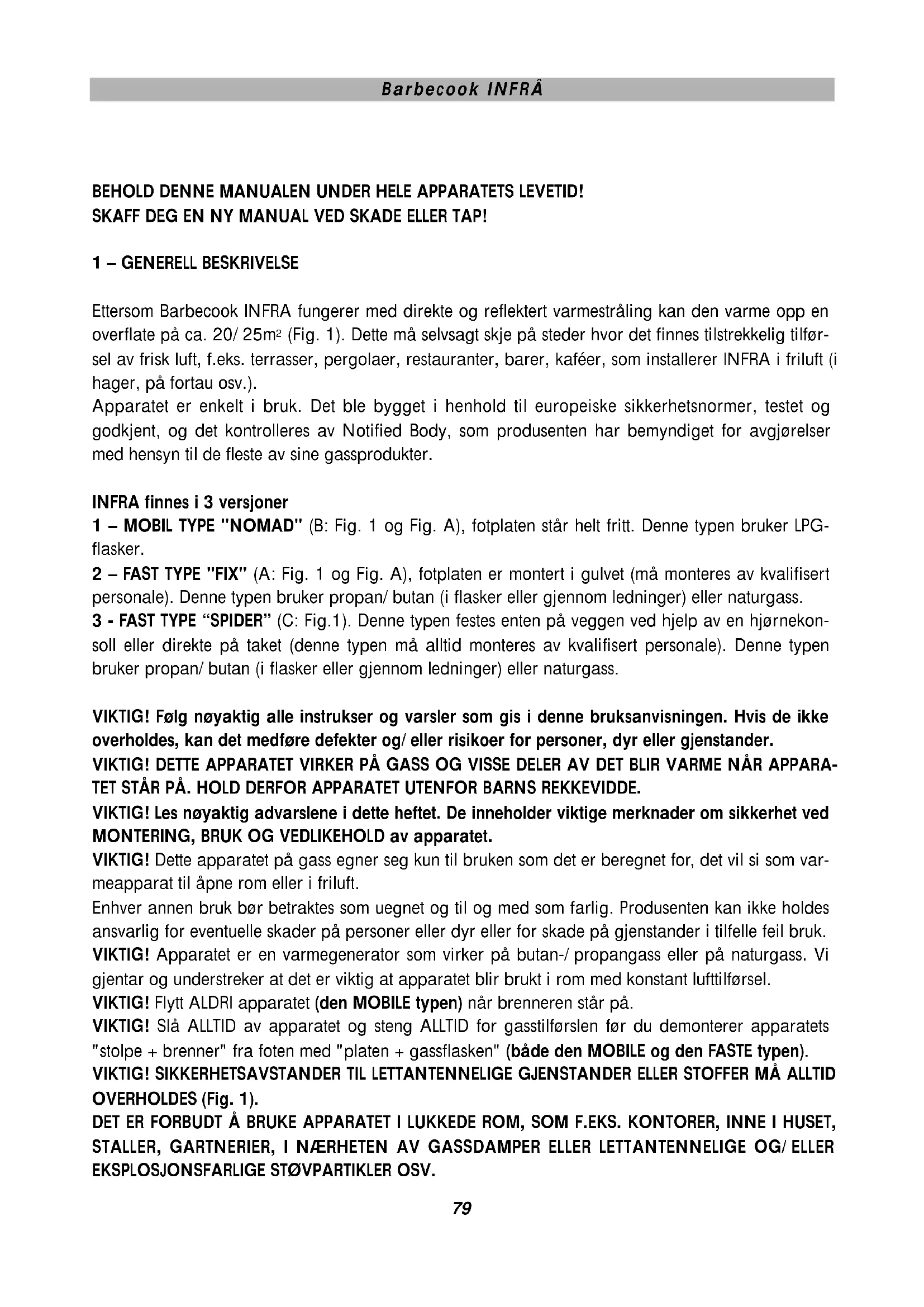

Ettersom Barbecook INFRA fungerer med direkte og reflektert varmestråling kan den varme opp en overflate på ca. 20/25m² (Fig. 1). Dette må selvsagt skje på steder hvor det finnes tilstrekkelig tilførsel av frisk luft, f.eks. terrasser, pergolaer, restauranter, barer, kaféer, som installerer INFRA i friluft (i hager, på fortau osv.).

Apparatet er enkelt i bruk. Det ble bygget i henhold til europeiske sikkerhetsnormer, testet og godkjent, og det kontrolleres av Notified Body, som produsenten har bemyndiget for avgjørelser med hensyn til de fleste av sine gassprodukter.

INFRA finnes i 3 versjoner

1 – MOBIL TYPE "NOMAD" (B: Fig. 1 og Fig. A), fotplaten står helt fritt. Denne typen bruker LPG-flasker.
2 – FAST TYPE "FIX" (A: Fig. 1 og Fig. A), fotplaten er montert i gulvet (må monteres av kvalifisert personale). Denne typen bruker propan/ butan (i flasker eller gjennom ledninger) eller naturgass.
3 - FAST TYPE "SPIDER" (C: Fig.1). Denne typen festes enten på veggen ved hjelp av en hjørnekonsoll eller direkte på taket (denne typen må alltid monteres av kvalifisert personale). Denne typen bruker propan/ butan (i flasker eller gjennom ledninger) eller naturgass.

VIKTIG! Følg nøyaktig alle instrukser og varsler som gis i denne bruksanvisningen. Hvis de ikke overholdes, kan det medføre defekter og/ eller risikoer for personer, dyr eller gjenstander. VIKTIG! DETTE APPARATET VIRKER PÅ GASS OG VISSE DELER AV DET BLIR VARME NÅR APPARATET STÅR PÅ. HOLD DERFOR APPARATET UTENFOR BARNS REKKEVIDDE.

VIKTIG! Les nøyaktig advarslene i dette heftet. De inneholder viktige merknader om sikkerhet ved MONTERING, BRUK OG VEDLIKEHOLD av apparatet.

VIKTIG! Dette apparatet på gass egner seg kun til bruken som det er beregnet for, det vil si som var-meapparat til åpne rom eller i friluft.

Enhver annen bruk bør betraktes som uegnet og til og med som farlig. Produsenten kan ikke holdes ansvarlig for eventuelle skader på personer eller dyr eller for skade på gjenstander i tilfelle feil bruk. VIKTIG! Apparatet er en varmegenerator som virker på butan-/propangass eller på naturgass. Vi gjentar og understreker at det er viktig at apparatet blir brukt i rom med konstant lufttilførsel.

VIKTIG! Slå ALLTID av apparatet og steng ALLTID for gasstilførslen før du demonterer apparatets "stolpe + brenner" fra foten med "platen + gassflasken" (både den MOBILE og den FASTE typen).

VIKTIG! SIKKERHETSAVSTANDER TIL LETTANTENNELIGE GJENSTANDER ELLER STOFFER MÅ ALLTID OVERHOLDES (Fig. 1).

DET ER FORBUDT Å BRUKE APPARATET I LUKKEDE ROM, SOM F.EKS. KONTORER, INNE I HUSET, STALLER, GARTNERIER, I NÆRHETEN AV GASSDAMPER ELLER LETTANTENNELIGE OG/ ELLER EKSPLOSJONSFARLIGE ST∅VPARTIKLER OSV.

VIKTIG! VED MONTERING B∅R DU OVERHOLDE REGLENE FOR BRANNSIKKERHET OG BESKYTTELSE MOT ULYKKER SOM GJELDER I LANDET HVOR APPARATET BLIR BRUKT.

VIKTIG! Hvis apparatet virker på LPG, bør det ALDRI brukes i kjelleren.

2 - MONTERING

Ta alle delene av apparatet ut av pakken. Vær særlig forsiktig med brenneren (C: Fig. 2).

Kontroller først om innholdet i pakken er komplett og i god stand (Fig. 2). Overhold gjeldende miljøbestemmelser når du kaster emballasjen.

Kontroll av innholdet i PAKKENE:

A: Fig.3 = klokkeformet gassflaskebeskyttelse og fot (FIX)

A1: Fig.3= klokke, fot og pose med to diafragmaer til bruk med LPG, sammen med en umbraconøkkel+ et instruksjonsark (FIX)

B: Fig.4 = parabolhette (NOMAD og FIX)

B1: Fig.4 = parabolhette og rør (SPIDER)

C: Fig.5 = stolpe + brenner og festeknapp for parabolhetten (modeller NOMAD og FIX)

C1: Fig.5 = støtte med flens + brenner og festeknapp, pose med 2 diafragmaer, umbraco-nøkkel og instruksjonsark (modell SPIDER)

VIKTIG! HVIS EN AV DELENE ER SKADET, B∅R DU IKKE MONTERE APPARATET!

VIKTIG! Kontroller på de MOBILE apparatene (NOMAD), før du ordner tilkoblingen, at det medfølgende slangetilkoblingsstykket er i overensstemmelse med gjeldende bestemmelser og forskrifter i landet hvor apparatet blir brukt..

2.1 MONTERING I FLERE TRINN – type "NOMAD" (den MOBILE typen med LPG-flaske):

Fjern begge beskyttelseshettene før du starter monteringen (1: Fig. 3A en 5: Fig. 5). Sørg for at du ikke mister dem (de bør brukes som beskyttelse når apparatet skal demonteres igjen).

VIKTIG! Før du monterer apparatet bør du kontrollere at delene av apparatet egner seg til gasstypen og gasstrykket som er aktuelle i henhold til bruken og de gjeldende reglene.

VIKTIG! I henhold til forskriftene for EU-sertifiering må etiketten "INFRA NOMAD CLASSIC" eller "INFRA FIX CLASSIC" festes i kolonne "C" av apparatets typeplate på innsiden av klokken som er montert på stolpen med brenneren (se tegning fig. A2).

1 – Plasser "fotplaten + strukturen" på bakken og fjern den klokkeformede gassflaskebeskyttelsen (2: Fig. 3A) for å lette den videre monteringen.

2 – Monter den øverste, "justerbare" delen av den A-formede strukturen (1: Fig. 6A og 6B) på den "faste" strukturen på fotplaten. Bestem hvilken høyde du ønsker ("lav" gassflaske, A: Fig. 6, eller "høy" gassflaske, B: Fig. 6 og Fig. 13). Bruk de 4 mutrene + de tilhørende boltene (2: Fig. 6A og 6B) til dette.

3 – Plasser gassflasken på fotplaten og fest den ved å føre den tilhørende remmen gjennom hullene i den A-formede strukturen først, og deretter vikle den rundt selve gassflaskens håndgrep (Fig. 7).

4 – Monter trykkregulatoren (følger IKKE med, 2: Fig. 8A og 6; Fig. 5) på gassflasken i henhold til

5 – Kjøp et tilkoplingsstykke og en tilkoplingsslange av gummi som oppfyller reglene som gjelder i installasjonslandet med hensyn til type og materiale hvis de medfølgende eksemplar ikke passer På koplingens gjengede endestykke kan du:

MULIGHET A (B1: Fig. 8): (1/4" gass – venstre hånd, 5: Fig 8) montere gummislangen (2) sammen med det riktige gjengede tilkoplingsstykket (4) (F∅LGER IKKE MED) (denne løsningen gjelder for følgende land: TYSKLAND, ∅STERRIKE OG LUXEMBURG).

MULIGHET B (B2: Fig. 8): (1/4" gass – høyre hånd, 5: Fig 8) skru det kjøpte slangetilkoplingsstykket (4) (hvis det medleverte koplingsstykket ikke passer) direkte på hurtigkoplingens gjengede endestykke og monter deretter gummislangen (2) ved hjelp av en bøyle som egner seg til dette formålet (3) (maksimumslengde = 1,5 m).

VIKTIG! Sørg for at tilkoplingsstykket og gummislangen som du har kjøpt separat, oppfyller de regler som gjelder i installasjonslandet.

6 – Monter den underste delen av tilkoplingsslangen på trykkregulatoren på gassflasken (3: Fig. 8A). Forbind tilkoplingsslangens andre ende på hurtigkoplingens tilkoplingsstykke (4: Fig. 8B) (alle-rede montert på den A-formede strukturen) (følger IKKE med, B1 og B2: Fig. 8).

7 – Kontroller (før du gjennomfører tilkoblingen) ved hjelp av Tabell 1 om det er nødvendig å montere gassdiafragmaen (følger med) (1: Fig. 8b) på "hurtigkoplingens" tilførselåpning (kun nødvendig for ∅sterrike og Tyskland).

8 – Ta "stolpen + brenneren" og før den inn i den øverste delen av hurtigkoplingen på foten ved å trykke lett nedover (1: Fig. 9A), til du hører "klikket" til sperren.

MERK: For å demontere stolpen må du dreie brennerens stolpe inntil tenneknappen (1: Fig. 10A-1) faller sammen med utløserknappen (2: Fig. 10A-1) til fotens hurtigkopling. Trykk deretter på den runde knappen. Slik "frakopler" du stolpen. Løft stolpen med begge hendene.

9 – Tipp apparatet forsiktig mot siden med hjulene. Sett parabolhetten (2: Fig. 11) på brenneren (3: Fig. 11) og fest den omgående ved hjelp av den medfølgende runde knappen (1: Fig. 11). Sett apparatet rett opp igjen.

VIKTIG! Rommet hvor varmegeneratoren skal brukes, bør ha et volum på minst 20 m³ per kW nominell ytelse og det bør ha god luftventilering. Hvis du ønsker å bruke INFRA med maksimal ytelse, bør du altså disponere over et rom med volum på 150 m³ for en INFRA Classic- modell, og med volum på 300 m³ for en INFRA PERFORMANT modell.

VIKTIG! Sett ALDRI enden av hurtigkoplingen til "stolpen + brenneren" på bakken uten at du har satt på den medfølgende beskyttelseshetten først (5: Fig. 5). Slik unngår du at tetningene blir skadet eller at gassledningen blir tettet igjen.

VIKTIG! Det er strengt forbudt å utføre ENDRINGER på apparatet, med unntak av de tilfellene som produsenten har godkjent. (f.eks. skifte av gass).

2.2 MONTERING I FLERE TRINN –"FIX"-TYPE (den FASTE typen for montering i bunnen eller på gulvet med gassflasker eller gass gjennom ledninger):

VIKTIG! Før du monterer apparatet bør du kontrollere at delene av apparatet egner seg til gasstypen og gasstrykket som er aktuelle i henhold til bruken og de gjeldende reglene.

Når du vil bruke apparatet på LPG 50 mbar (Tyskland, ∅sterrike og Luxemburg), må du montere diafragmaen i henhold til modellen (CLASSIC eller PERFORMANT). Monteringen vises i fig. 8 og forklares i bruksanvisningen som du finner på posen med diafragmaene, på apparatets typeplate og i tabellene 1a eller 1c.

Fjern begge beskyttelseshettene (1: Fig. 3A1 og 5: Fig. 5) før du begynner med monteringen. Sørg for at du ikke mister dem (de skal brukes som beskyttelse når apparatet skal demonteres igjen).

1 – Plasser "fotplaten + strukturen" på bakken og fjern den klokkeformede gasstilførselbeskyttelsen (2: Fig. 3A1). Marker stedet for de 6 monteringshullene (1: Fig. 6C) på bakken.
2 – Midtstill “fotplaten + strukturen” overfor gasstilførselledningen (2: Fig. 6C).
3 – Monter strukturen i bakken ved hjelp av de 6 medfølgende festeskruene (1: Fig. 6C).
4 – Kontroller at gasstypen og/ eller gasstrykket stemmer overens med gasstypen og gasstrykket på typeplaten (se tabell 1). Monter om nødvendig trykkregulatoren / trykkminskeren (følger IKKE med, 2: Fig. 8A).
5 – Kjøp et tilkoplingsstykke og en tilkoplingsslange av gummi som oppfyller reglene som gjelder i installasjonslandet med hensyn til type og materiale.

Hurtigkoplingens gjengede endestykke (1/4" gass høyredreiende) kan: forbindes direkte ved hjelp av et rett eller bøyelig metallrør med et tilkoplingsstykke som angitt i:

MULIGHET A (B1: Fig.8): monter gummislangen (2) påført det riktige gjengede koplingsstykket (4) (F∅LGER IKKE MED).

MULIGHET B (B2: Fig.8): skru det kjøpte slangetilkoplingsstykket (4) (hvis det medfølgende tilkoplingsstykket ikke passer) direkte på hurtigkoplingens gjengede endestykke (1/4" gass) og monter deretter gummislangen (2) (maksimal lengde = 1,5 m) ved hjelp av en bøyyle som egner seg til dette formålet (3).

Hurtigkoplingens gjengede endestykke (1/4" gass høyredreiende, 5: Fig.8) kan, etter at du har montert overgangsstykket (1/4" gass høyredreiende/ venstredreiende 6/ Fig.8), forbindes med et bøyelig rør som angitt i:

VIKTIG! Sørg for at tilkoplingsstykket og gummislangen som du har kjøpt separat, oppfyller de regler som gjelder i installasjonslandet.

6 – Forbind gasstilførselledningen med den underste delen av "hurtigkoplingen" (allerede montert på den A-formede strukturen).
7 – Før du gjennomfører tilkoblingen, bør du kontrollere ved hjelp av Tabell 1 og/ eller (1: Fig.8B og
6: Fig.5) om det er nødvendig å montere en gassdiafragma på "hurtigkoplingens" tilførselåpning (kun nødvendig for LPG i ∅sterrike, Tyskland og Luxemburg).
8 - Plasser parabolhetten (2: Fig. 11) på brenneren (3: Fig. 11) og fest den omgående ved hjelp av den medfølgende runde knappen (1: Fig. 11).
9 – Ta "stolpen + brenneren" og før den inn i det øverste delen av hurtigkoplingen på foten ved å trykke lett nedover (Fig. 9A1) til du hører "klikket" til sperren.

MERK: For å demontere stolpen må du dreie brennerens stolpe inntil tenneknappen (1: Fig. 10A-A1) faller sammen med utløserknappen (2: Fig. 10A-A1) til fotens hurtigkopling. Trykk deretter på den runde knappen. Slik "frakopler" du stolpen. Løft stolpen med begge hendene.

VIKTIG! Rommet hvor varmegeneratoren skal brukes, bør ha et volum på minst 20 m³ per kW nominell ytelse og det bør ha god luftventilering. Hvis du ønsker å bruke INFRA med maksimal ytelse, bør du altså disponere over et rom med volum på 150 m³ for en INFRA Classic- modell, og med volum på 300 m³ for en INFRA PERFORMANT modell.

VIKTIG! Sett ALDRI enden av hurtigkoplingen til "stolpen + brenneren" på bakken uten at du har satt på den medfølgende beskyttelseshetten først (5: Fig. 5). Slik unngår du at tetningen blir skadet eller at gassledningen blir tettet igjen.

VIKTIG! Det er strengt forbudt å utføre ENDRINGER på apparatet med unntak av de tilfellene som produsenten har godkjent (f.eks. skifte av gass).

2.3 MONTERING I FLERE TRINN, "SPIDER"-type (fast type for montering på veggen eller taket met LPG-flasker eller naturgass)

VIKTIG! Før du monterer apparatet bør du kontrollere at delene av apparatet egner seg til gasstypen og gasstrykket som er aktuelle i henhold til bruken og de gjeldende reglene.

Når du vil bruke apparatet med flytende petroleumgass (LPG), må du montere diafragmaen i henhold til modellen (CLASSIC eller PERFORMANT). Monteringen vises i fig. 8 og forklares i bruksanvisningen som du finner på posen med diafragmaene, på apparatets typeplate og i tabellene 1a eller 1c.

Fjern beskyttelseshetten før du starter monteringen (4: Fig.9-A2). Sørg for at du ikke mister den (den bør brukes til beskyttelse når apparatet skal demonteres igjen).

1 - Plasser flensen mot veggen eller taket og marker stedet for de 4 monteringshullene (1: Fig. 6D). Bor hullene og sett i pluggene.
2 – Monter flensen ved hjelp av de 4 medfølgende pluggene (1: Fig.9-A2).

OBS: kontroller at veggen eller taket egner seg til å henge opp apparatet ved hjelp av de medfølgende pluggene. Hvis veggen eller takket ikke er sterkt nok for å montere Spider, bør veggen eller taket forsterkes.

3 – Plasser parabolhetten på brennergruppen (3:Gig 9-A2) og monter den omgående ved hjelp av de 4 medfølgende skruene. Monter og fest forlengelsesstykkene til konsollen eller støtten (hvis tilste-de), etter at du eventuelt har justert dem på ønsket lengde. Bruk de medfølgende festeelementene for monteringen (2:Fig. 9-A2).
4 – Plasser parabolhetten (2: Fig.11) på brenneren (3: Fig. 11) og fest den omgående ved hjelp av den medfølgende runde knappen (1: Fig.11).
5 – Hvis apparatet er utstyrt for å virke på LPG ved 50 mbar, (1: Fig.8-B3), bør du montere den medfølgende diafragmaen med en verdi som angitt i tabell 1C (kontroller Tab.2, Fig. 16).
6 – Forbind inn-koplingsstykket med gasstilførselledningen. Det øverste gjengede endestykket (1/4" gass høyredreiende, 5: Fig.8-B3) kan tilkobles direkte på et hardt metallrør.
7 – Kontroller at gasstypen og/ eller gasstrykket stemmer overens med gasstypen og gasstrykket på typeplaten (se Tab. 1). Monter om nødvendig trykkregulatoren/ trykkminskeren (følger IKKE med, 2: Fig.8A).
8 – Kjøp et tilkoblingsstykke og en tilkoblingsslange som oppfyller reglene som gjelder i installasjon-slandet med hensyn til type og materiale.

VIKTIG! Rommet hvor varmegeneratoren skal brukes, bør ha et volum på minst 20 m³ per kW nominell ytelse og det bør ha god luftventilering. Hvis du ønsker å bruke INFRA med maksimal ytelse, bør du altså disponere over et rom med volum på 150 m³ for en INFRA Classic- modell, og med volum på 300 m³ for en INFRA PERFORMANT modell.

VIKTIG! Eksponer ALDRI den åpne enden av brennerens tilkoplingsstykke og sett den ALDRI på bakken. Beskytt den med den medfølgende beskyttelseshetten (5: Fig.5) før du tilkobler den. Slik forhindrer du at fremmede legemer trenger inn, som kan skade tetningene eller blokkere gassledningen.

VIKTIG! Det er strengt forbudt å utføre ENDRINGER på apparatet med unntak av de tilfellene som produsenten har godkjent.

2.4- Montering av batteriet for elektronisk tenning av tennflammen:

– Fjern regulator- / tenneknappen (3: Fig. 14).
- Skru løs ringen som holder oppe den perforerte klokken (3: Fig. 5) og som dekker brennerens interne struktur (1: Fig. 14), og skyv den nedover.
- Senk den perforerte klokken og stålsylinderen forsiktig.
- Finn batteriholderen (2: Fig. 14). Skru løst lokket og sett batteriet (type "penlite") på 1,5 V i holderen. Sett i batteriet slik at polene kommer på rett plass (Fig. 14).
- Monter lokket og de andre delene som du nettopp har fjernet på korrekt måte.

3 - START

VIKTIG! Fjern beskyttelsesfolien til delene av plast, hvis denne finnes.

VIKTIG! Før du slår på apparatet, bør du kontrollere om trykkregulatoren og/ eller overtrykkventilen for tilførselen og den brukte gasstypen stemmer overens med spesifikasjonene i tabeller 1a og 1b og med opplysningene på apparatets typeplate, d.v.s. at de oppfyller forskriftene av landet hvor apparatet brukes.

VIKTIG! Ta i betraktning flaskeholderens mål når du bruker LPG-flasker (modell NOMAD) (Fig. 13).

BRUK ALDRI apparatet i rom hvor det finnes brannfarlige og/ eller eksplosjonsfarlige stoffer, gas-sdamper, flytende brennstoffer eller lettantennelige materialer.

VIKTIG! Når du tenner på apparatet flere ganger: for å unngå eventuelle stikkflammer som forårsakes av store gassmengder, bør du vente ca. 1 minutt før du forsøker å tenne apparatet på nytt.

VIKTIG! Monter ALLTID parabolhetten og plasser ALLTID gassflaskebeskyttelsen ( modeller NOMAD og FIX) før du slår på apparatet. Der hvor brenneren stråler ut varme, bør den IKKE I NOE TILFELLE dekkes til helt eller delvist. Dekk ALDRI til apparatet når det nettopp har blitt slått av. Vent til det er avkjølt. Vi anbefaler at apparatet beskyttes mot støt, høy fuktighet eller regn. Plasser apparatet alltid på jevn grunn slik at det ikke velter (skråning < 10%) og på et brannsikkert underlag (f.eks. tregulv, linoleum, plastgulv osv).

VIKTIG! Hvis apparatet virker på LPG, bør det ALDRI brukes i kjelleren.

NÅR DU SLÅR PÅ APPARATET FOR F∅RSTE GANG, NOE SOM MÅ GJ∅RES I FRILUFT ELLER I ET ROM MED GOD VENTILASJON, VIL APPARATET AVGI R∅YK I KORT TID.

VIKTIG! Kontroller med såpeskum eller lignende midler at slangene, forbindelsene og hurtigkoplingen til apparatet (MODELLER NOMAD og FIX) IKKE har gasslekkasjer. Kontroller også at forbindelsene med gassflasken eller gassinstallasjonen IKKE lekker.

----,----,----

3.1 - Påtenning

1 - Kontroller at regulatorknappen står av (0: fullt punkt, Fig. 15) og åpne kranen for gasstilførslen.
2 - Trykk inn tenneknappen og drei den mot urviserne (Fig.15). På den måten kommer det automatisk gnister og det tilføres gass for påtenning av tennflammen.

Hold knappen inne ca. 1-2 minutter (Fig. 15) når flammen brenner. Slik kan termoelementet bli varmt og holde ventilen åpen. Det eneste som gjenstår er at du justerer styrken (fra MIN til MAX, Fig. 15) etter behov.

MERK: Når du tenner apparatet for første gang, har flammen en tendens til å slukkes på grunn av luften som finnes i ledningene. Du må altså vente litt lenger til flammen er stabil!

• Hvis flammen slukkes, vil gasstilførslen bli avbrutt automatisk av det innebygde sikkerhetssystemet.
• Hvis flammen slukkes av mangel på gass, vil kranen for gasstilførslen bli lukket (f.eks. när gassflasken er tom).
• I begge tilfeller bør du vente et øyeblikk før du slår på apparatet igjen. Gjenta deretter handlingene i punktene 1 og 2.
• Ikke forsøk å tenne apparatet gang på gang; hvis apparatet ikke fungerer med en gang, bør du kontrollere at ALLE handlinger ble utført på korrekt måte.

VIKTIG! VENT ALLTID NOEN MINUTTER F∅R DU FORS∅KER Å TENNE APPARATET PÅ NYTT. SLIK UNNGÅR DU AT UBRENT GASS SAMLER SEG RUNDT BRENNEREN. DETTE KAN FORÅRSAKE PLUTSELIGE STIKKFLAMMER!

VIKTIG! Mens apparatet står på og etter at det er slått av, bør du IKKE BER∅RE brenneren og parabolhetten, da dette kan medføre brannsår. Apparatet kan også reguleres mens det er i bruk (MIN OG MAX). Hvis apparatet brukes med LPG i friluft og ved lavere temperaturer enn 2°C, anbefaler vi at det brukes propan.

4 - SLUKKING

1 – Sett dreiebryteren på innstilling "0" ved å dreie den med urviserne.
2 – Stikk hånden i sideåpningen til den klokkeformede gassflaskebeskyttelsen og lukk kranen for gasstilførslen.

VIKTIG! HVIS APPARATET IKKE SKAL BRUKES I LENGRE TID, MÅ BATTERIET FOR TENNINGEN TAS UT AV HOLDEREN. SLIK UNNGÅR DU AT BITENDE VÆSKE LEKKER BORT, NOE SOM KAN MEDF∅-RE SKADE.

5 - VEDLIKEHOLD

VIKTIG! Kontroller regelmessig med såpeskum eller lignende midler at slangene, forbindelsene og hurtigkoplingen til apparatet (MODELLER NOMAD og FIX) IKKE har gasslekkasjer. Kontroller også at forbindelsene med gassflasken eller gassinstallasjonen IKKE lekker.

Før du utfører vedlikehold av noe slag, bør du kontrollere at kranen for gasstilførslen og/ eller brenneren er stengt.

Vedlikeholdet omfatter:

- rengjøring av apparatets utside (bruk en myk klut og nøytrale rengjøringsmidler. Hell aldri rengjøringsmidlene direkte på de overflatene som må rengjøres).

• ettersyn og utskifting av gassledningen av gummi (Lmax=1,5m), ved enhver skade eller på de tidspunkter og måter som er nevnt i lovene og forskriftene som gjelder i installasjonslandet.
• kontroll om delene av hurtikoplingen fremdeles er intakt og rengjøring av disse. Bruk kun originale deler ved utskifting på grunn av slitasje.
• utskifting av batteriet for den elektroniske tenningen.

ALT annet vedlikehold eller andre endringer MÅ utføres av kvalifisert personale.

VIKTIG! Kontroller med såpeskum eller lignende midler at forbindelsene med gassflasken eller gas-sledningen IKKE lekker.

5.1 UTSKIFTING AV INNSPR∅YTEREN (utføres kun av kvalifisert personale)

1 - Fjern regulator- / tenneknappen (1: Fig.12).
2 – Skru løs ringen som holder oppe den perforerte klokken som dekker brennerens interne struktur, og skyv den nedover (2: Fig.12).
3 – Senk den perforerte klokken og stålsylinderen forsiktig.
4 – Finn innsprøyteren (3: Fig. 12). Skru den løs ut av huset som befinner seg under venturidysen. Skift den ut. S∅RG FOR AT DU IKKE SKADER DELENE MED SKRUEGJENGE når du trekker til innsprøyteren til slutten av gjenget.
5 – Monter lokket og de andre delene som du nettopp har fjernet på korrekt måte.

6 - PROBLEMER

VIKTIG! Før du utfører reparasjoner må du alltid LUKKE kranen for gasstilførslen.

1 -- for liten ytelse på gasstilførslen (dårlig gassforming av LPG eller skitt i apparatet), og blokkert eller defekt trykkregulator.
2 – et plutselig vindstøt (mer enn 3 m/ sek.).
3 – ingen gasstilførsel (tom gassflaske eller defekt trykkregulator).
4 – et avbrutt termoelementet.
5 – en defekt elektromagnetventil.
6 – skitt i gassledningen.
7 - gasslekkasjer.
8 - tomt batteri.
9 – dårlig isolasjon på elektrodene og/ eller defekte kabler.

7 - OPPBEVARING

Hvis du forutser at apparatet ikke skal brukes i lengre tid (sesongskifte eller av annen grunn), anbefaler vi å sette apparatet på et tørt sted hvor det ikke kan bli skadet (modeller NOMAD og FIX).

Sett ALLTID beskyttelseshettene på de to delene av hurtigkoplingen og dekk ALLTID til brenneren og foten for å forebygge tilstopning (spindelvev, værforhold, støv) eller skader (bulker osv.).

SPIDER-modell: dekk ALLTID til brenneren (etter at apparatet er fullstendig avkjølt) for å forhindre til-

stopning (spindelvev, støv) eller skader (bulker osv.).

VIKTIG! Oppbevar aldri en eller flere gassflasker sammen med apparatet. Gassflasker må oppbevares utenfor huset i henhold til gjeldende bestemmelser og forskrifter i landet hvor apparatet blir brukt.

8 - Garanti

Din Barbecook® har en garanti på ett år for alle produksjonsfeil fra og med kjøpedato, og såfremt den er brukt i overensstemmelse med denne bruksanvisningen. Kassalappen med apparatets kjøpedato gjelder som ditt garantibevis.

Denne Barbecook® egner seg ikke for profesjonell bruk.

Eventuell slitasje, rust, deformasjon og/ eller fargeendringer (især av det rustfrie stålet) av de delene som kommer i direkte berøring med ilden, er normalt og vil ikke under noen omstendighet bli betraktet som produksjonsfeil, fordi det kun er et logisk resultat av apparatets bruk.

Det er dessuten normalt at risten og de slitte delene skal skiftes ut etter langvarig bruk.
