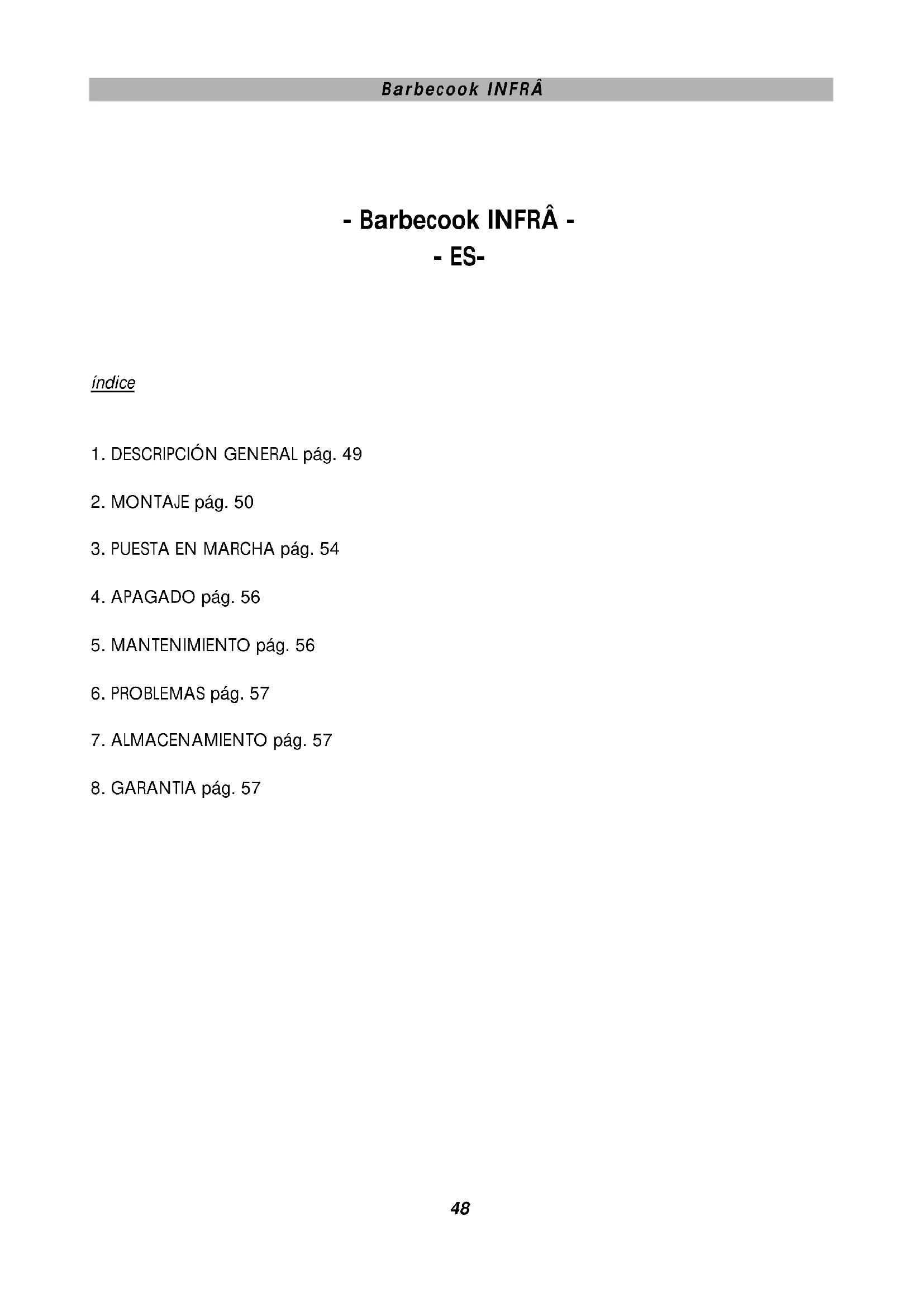

MANUAL DE USUARIO Infra Fix Performant BARBECOOK

1. DESCRIPCIÓN GENERAL pág. 49

3. PUESTA EN MARCHA pág. 54

5. MANTENIMIENTO pág. 56

6. PROBLEMAS pág. 57

7. ALMACENAMIENTO pág. 57

1 – DESCRICPIÓN GENERAL

El Barbecook INFRA, que funciona con radiación calorífica directa y reflectante, permite calentar una superficie de unos 20/25m

(Fig.1). Lógicamente, debe tratarse de lugares en donde el sumini- stro de aire fresco queda suficientemente garantizado como pueden ser terrazas, pérgolas, restau- rantes, bares, cafeterías que instalan la INFRA al aire libre (jardines, aceras, etc.). El aparato resulta fácil de manejar, ha sido fabricado conforme a las normas europeas sobre la seguridad y fue testado, aprobado y controlado por el Notified Body, organismo al que el construc- tor confió la mayoría de las inspecciones de sus productos que funcionan con gas. El INFRA se puede utilizar de 3 formas distintas: 1 – versión móvil "NOMAD" (B: Fig.1 y Fig. A), la placa base está suelta. En esta versión se utili- zan botellas de GLP. 2 – versión fija "FIX" (A: Fig. 1 y Fig. A), la placa base se ha anclado en el suelo (para este tipo de instalación deberá recurrir siempre a personal cualificado). En esta versión se utiliza gas propa- no/butano (botellas o gas ciudad) o gas natural. 3 – versión fija "SPIDER" (C: Fig. 1). Esta versión podrá fijarse en la pared por medio de una con- sola o bien directamente en el techo (para este tipo de instalación deberá recurrir siempre a perso- nal cualificado). Esta versión funciona con gas propano/butano (en botellas o gas ciudad) o con gas natural. ¡ IMPORTANTE! Siga escrupulosamente todas las instrucciones y advertencias que figuran en el presente modo de empleo. De no respetarlas, podría ocasionar averías y/o entrañar peligro para las personas, animales u objetos. ¡ IMPORTANTE! ESTE APARATO FUNCIONA CON GAS Y DETERMINADAS PARTES SE CALIENTAN CUANDO EL APARATO ESTÁ FUNCIONANDO. MANTENGA POR LO TANTO ESTE APARATO FUERA DEL ALCANCE DE LOS NIÑOS. ¡ IMPORTANTE! Lea detenidamente las advertencias contenidas en este manual, ya que contienen indicaciones importantes referentes a la seguridad durante el MONTAJE, el USO y el MANTENI- MIENTO de este aparato. ¡ IMPORTANTE! Este aparato funciona con gas y su uso deberá limitarse a la calefacción en espa- cios abiertos o al aire libre. Toda aplicación diferente deberá ser considerada inadecuada e incluso peligrosa. El fabricante no puede ser responsabilizado de las posibles lesiones a personas o animales o del daño causado a objetos, resultado del uso indebido del aparato. ¡ IMPORTANTE! El aparato es un generador calorífico que funciona con gas butano/propano o con gas natural. Insistimos una vez más en que es de suma importancia que el aparato se utilice en espacios constantemente ventilados. ¡ IMPORTANTE! No cambie el aparato (versión MÓVIL) NUNCA de sitio con el quemador encendido.

Barbecook INFR¡ IMPORTANTE! Desconecte SIEMPRE el aparato y cierre SIEMPRE el suministro de gas antes de sol- tar el "poste + quemador" del aparato de la base "placa + botella de gas" (versión MÓVIL o FIJA). ¡ IMPORTANTE! LAS DISTANCIAS DE SEGURIDAD ENTRE EL APARATO Y LOS OBJETOS O SUSTAN- CIAS INFLAMABLES DEBEN RESPETARSE EN TODO MOMENTO (Fig.1). QUEDA PROHIBIDO UTILIZAR EL APARATO EN ESPACIOS CERRADOS: OFICINAS, EN EL INTERIOR DE LAS CASAS, ESTABLOS, CRIADEROS, CERCA DE EMANACIONES DE GAS O PARTÍCULAS DE POLVO INFLAMABLES Y/O EXPLOSIVAS, ETC. ¡ IMPORTANTE ! DURANTE EL MONTAJE DEBE RESPETAR LAS NORMAS sobre PROTECIÓN CON- TRA INCENDIOS Y PREVENCIÓN DE ACCIDENTES VIGENTES EN EL PAÍS EN el que SE UTILIZA EL APARATO. ¡ IMPOR TANTE ! SI EL APARATO FUNCIONA CON GLP NO DEBE UTILIZARSE EN SÓT ANOS BAJO NINGÚN CONCEPTO.

Saque todas las piezas del aparato de su envoltorio, procurando tener mucho cuidado con el que- mador (C: Fig.2). Controle en primer lugar si el contenido de los envoltorios está completo y conforme (Fig.2). Respete las normas vigentes en materia de selección de basura a la hora de tirar los envoltorios. Control del contenido de los ENVOLTORIOS: A: Fig.3 = protector para botellas de gas en forma de campana y base. (FIX) A1: Fig.3 = campana, base y bolsita con dos diafragmas para el uso con GLP, junto con una llave umbraco + hoja de instrucciones (FIX) B: Fig.4 = capota parabólica. (NOMAD y FIX) B1: Fig.4 = capota parabólica. (SPIDER) C: Fig.5 = poste + quemador y botón de fijación para la capota parabólica. (modelos NOMAD y FIX) C1: Fig.5 = apoyo con ala + quemador y botón de fijación, bolsita con 2 diafragmas, llave umbra- co y hoja de instrucciones (modelo SPIDER) ¡ IMPORTANTE! SI ALGUNA PIEZA ESTUVIERA DAÑADA ¡ NO DEBE PROCEDER AL MONTAJE BAJO NINGÚN CONCEPTO! ¡ IMPORTANTE! Compruebe en los aparatos MÓVILES (NOMAD), antes de proceder a su conexión, si la pieza de unión para el tubo que viene con el aparato cumple con la normativa vigente en el país en el que serán utilizados.

2.1 EL MONTAJE PASO A PASO versión "NOMAD" (versión MÓVIL con botellas de GLP):

¡ IMPORTANTE! Compruebe, antes de montar el aparato, si las piezas del aparato son adecuadas para el tipo y la presión de gas previstos por el uso y la normativa vigente. Para proceder al montaje deberá quitar las dos tapas protectoras (1: Fig.3A y 5: Fig.5), procuran- do no perderlas ya que deberán servir de protección cuando vuelva a desmontar el aparato. ¡ IMPORTANTE! Conforme a la normativa del certificado de la CE, la etiqueta “INFRA NOMAD

Barbecook INFRÂCLASSIC” ó “INFRA FIX CLASSIC” debe figurar en la columna "C" de la placa de identificación del aparato, por el lado interior de la campana que va montada en el poste con el quemador (véase el dibujo fig. A2). 1 – Coloque "la placa base + la estructura" en el suelo y quite el protector para botellas de gas en forma de campana (2: Fig.3A) para facilitar el resto del montaje. 2 – Fije la parte superior "ajustable" de la estructura en forma de A (1: Fig.6A y 6B) en la estructu- ra "fija" de la placa base, determinando la altura deseada (botella de gas "pequeña", A: Fig.6 o botella de gas "grande", B: Fig.6 y Fig. 13). Puede utilizar las 4 tuercas + los tornillos que vienen con el aparato (2: Fig.6A y 6B). 3 – Coloque la botella de gas en la placa base y fíjela pasando primero la correa (viene con el aparato) por los agujeros de la estructura en forma de A antes de enrollarla alrededor de las asas de la propia botella de gas (Fig.7). 4 – Monte el regulador de presión (NO viene con el aparato, 2: Fig.8A y 6. Fig.5) en la botella de gas conforme a las placas DATOS TÉCNICOS y TIPO DE GAS en el aparato. 5 – Compre una pieza de unión y un tubo de unión de caucho que por su versión y material cum- plan la normativa del país de instalación (en el caso de que los ejemplares que vienen con el apa- rato no la cumplieran). En el extremo con rosca de tornillo del acoplamiento rápido podrá: EN EL CASO A (B1: Fig.8): (1/4'' gas levógiro, 5: Fig.8) monte el tubo de caucho (2) provisto de la pieza de unión con rosca de tornillo adecuada (4) (NO VIENE CON EL APARATO) (esta solución es aceptada en los siguientes países: ALEMANIA, AUSTRIA Y LUXEMBURGO). EN EL CASO B (B2: Fig.8): (1/4 gas dextrógiro, 5 Fig.8) la pieza de unión para el tubo que ha comprado (4) (en el caso de que la pieza de unión que viene con el aparato no valiera) se atornilla directamente al extremo con rosca de tornillo del acoplamiento rápido y seguidamente se fija el tubo de caucho (2) con ayuda de un anillo adecuado (3) para el caso (longitud máxima = 1,5 m). ¡ IMPORTANTE! Procure que la pieza de unión así como el tubo de caucho que ha comprado por separado cumplan la normativa vigente en el país de instalación. 6 – Fije la parte inferior del tubo de unión con el regulador de presión en la botella de gas (3: Fig.8A) y una el otro extremo del tubo de unión con la pieza de unión del acoplamiento rápido (4: fig. 8B) (ya viene montado en la estructura en forma de A) (NO viene con el aparato, B1 y B2: Fig.8). 7 – Antes de realizar la conexión, controle con ayuda de la Tabla 1 si es necesario instalar el tipo de membrana de gas (viene con el aparato) (1: Fig.8b) en la boca de suministro del "acoplamiento rápido" (solamente necesario en Austria y Alemania). 8 – Coja el "poste + quemador" e introdúzcalos en la parte superior del acoplamiento rápido situa- do en la base, ejerciendo una ligera presión hacia abajo (1: Fig.9A) hasta que perciba el clic del encajamiento. NOTA: Para desmontar el poste, deberá girar el poste del quemador hasta que el botón de encendido (1: Fig.10A-1) coincida con el botón de desacoplamiento (2: Fig.10A-1) del acopla- miento rápido de la base. Pulse seguidamente el botón redondo para desacoplar el poste y después levante el poste con las dos manos. 9 – Incline el aparato ligeramente hacia el lado de las ruedas. Coloque la capota parabólica (2: Fig.11) en el quemador (3: Fig.11) y asegúrela inmediatamente mediante el botón redondo que viene con el aparato. Para terminar, vuelva a colocar el aparato de pie. ¡ IMPORTANTE! El volumen del espacio en el cual va a utilizar el generador calorífico debe tener una capacidad nominal de al menos 20 m

por kW y debe ser convenientemente ventilado. Si

Barbecook INFRÂdesea utilizar el INFRA a potencia máxima, deberá por lo tanto disponer de un volumen de 150 m

para un modelo INFRA Classic, y de un volumen de 300 m

para un modelo INFRA Performant. ¡ IMPORTANTE! No coloque NUNCA el extremo del acoplamiento rápido del "poste + quemador" en el suelo sin haber colocado previamente la tapa protectora (5: Fig.5) prevista para tal fin. De este modo evitará que las juntas se vean dañadas o que la tubería de gas se obstruya. ¡ IMPORTANTE! Queda terminantemente prohibido realizar MODIFICACIONES en el aparato, excepción hecha de los casos previstos por el fabricante (p.ej. transformación de gas).

2.2 EL MONTAJE PASO A PASO versión "FIX" (versión FIJA para fijación en la tierra o en el suelo

con botellas de gas o gas ciudad): ¡ IMPORTANTE ! Compruebe, antes de montar el aparato, si las piezas del aparato son adecua- das para el tipo y la presión de gas previstos por el uso y la normativa vigente. Si desea utilizar el aparato con GLP 50 mbar (Alemania, Austria y Luxemburgo), deberá montar el diafragma en conformidad con el modelo (CLASSIC o PERFORMANT). El montaje viene ilustrado en la fig.8 y explicado en las instrucciones que encontrará en la bolsita que contiene los diafrag- mas, en la placa del aparato y en las tablas 1a o 1c. Para proceder al montaje deberá quitar las dos tapas protectoras (1: Fig.3A1 y 5: Fig.5), procuran- do no perderlas ya que deberán servir de protección cuando vuelva a desmontar el aparato. 1 – Coloque "la placa base + la estructura" en el suelo, quite el protector para el suministro de gas en forma de campana (2: Fig.3A1) e indique en el suelo dónde irán los 6 agujeros de fijación (1: Fig. 6C). 2 – Centre la “placa base + la estructura” con respecto a la tubería para el suministro de gas (2: Fig. 6C). 3 – Fije la estructura en el suelo mediante los 6 tornillos de fijación que vienen con el aparato (1: Fig.6C). 4 – Controle si el tipo de gas y/o la presión del gas corresponde(n) con el tipo de gas y la presión del gas mencionados en la placa de identificación (vea tab. 1), e instale el regulador/reductor de presión (NO vienen con el aparato, 2: Fig.8A) si es preciso. 5 – Compre una pieza de unión y un tubo de unión de caucho que por su versión y material cum- plan la normativa del país de instalación. El extremo con rosca de tornillo del acoplamiento rápido (1/4'' gas dextrógiro) podrá: unirlo direc- tamente con una pieza de unión mediante un tubo metálico recto o flexible, como previsto en: EL CASO A (B1: Fig.8): monte el tubo de caucho (2) provisto de la pieza de unión con rosca de tor- nillo adecuada (4) (NO VIENE CON EL APARATO). EL CASO B (B2: Fig.8): atornille la pieza de unión comprada (4) (en el caso de que la pieza de unión que viene con el aparato no valiera) directamente en el extremo con rosca de tornillo del acoplamiento rápido (1/4'' gas) y fije seguidamente el tubo de caucho (2) (longitud máxima = 1,5 m) mediante una abrazadera adecuada para el caso (3). Después de haber montado la pieza de transición (1/4'' gas dextrógiro-levógiro 6/Fig.8), podrá unir el extremo con rosca de tornillo del acoplamiento rápido (1/4'' gas dextrógiro, 5: Fig.8) con un tubo flexible como previsto en: ¡ IMPORTANTE ! Procure que la pieza de unión así como el tubo de caucho que ha comprado por separado cumplan la normativa vigente en el país de instalación. 6 – Conecte la tubería de suministro de gas con la parte inferior del "acoplamiento rápido" (ya

Barbecook INFRÂviene montado en la estructura en forma de A). 7 – Antes de realizar la conexión, controle con ayuda de la Tabla 1 y/o (1: Fig.8B y 6: Fig.5) si es necesario instalar la membrana de gas en la abertura de suministro del "acoplamiento rápido"(solamente necesario para GLP en Austria , Alemania y Luxemburgo). 8 – Coloque la capota parabólica (2: Fig.11) en el quemador (3: Fig.11) y asegúrela inmediata- mente mediante el botón redondo que viene con el aparato (1: Fig.11). 9 – Coja el "poste + quemador" e introdúzcalos en la parte superior del acoplamiento rápido situa- do en la base, ejerciendo una ligera presión hacia abajo (1: Fig.9A1) hasta que perciba el clic del encajamiento. NOTA: Para desmontar el poste, deberá girar el poste del quemador hasta que el botón de encendido (1: Fig.10A-A1) coincida con el botón de desacoplamiento (2: Fig.10A-A1) del acopla- miento rápido de la base. Pulse seguidamente el botón redondo para desacoplar el poste y después levante el poste con las dos manos. ¡ IMPORTANTE! El volumen del espacio en el cual va a utilizar el generador calorífico debe tener una capacidad nominal de al menos 20 m

por kW y debe ser convenientemente ventilado. Si desea utilizar el INFRA a potencia máxima, deberá por lo tanto disponer de un volumen de 150 m

para un modelo INFRA Classic, y de un volumen de 300 m

para un modelo INFRA Performant. ¡ IMPORTANTE! No coloque NUNCA el extremo del acoplamiento rápido del "poste + quemador" en el suelo sin haber colocado previamente la tapa protectora (5: Fig.5) prevista para tal fin. De este modo evitará que las juntas se vean dañadas o que la tubería de gas se obstruya. ¡ IMPOR TANTE! Queda terminantemente prohibido realizar modificaciones en el aparato, excep- ción hecha de los casos previstos por el fabricante (p.ej. transfor mación de gas).

2.3 MONTAJE PASO A PASO de la versión "SPIDER" (versión fija para fijación en la pared o en

el techo con botellas de GLP o gas ciudad) ¡ IMPORTANTE! Antes de montar el aparato, compruebe si las piezas del aparato son adecuadas para el tipo y la presión de gas previstos por el uso y la normativa vigente. Si desea utilizar el aparato con gas licuado de petróleo (GLP), deberá montar el diafragma en conformidad con el modelo (CLASSIC o PERFORMANT). El montaje viene ilustrado en la fig.8 y explicado en las instrucciones que encontrará en la bolsita que contiene los diafragmas, en la placa del aparato y en las tablas 1a o 1c. Quite la tapa protectora antes de proceder al montaje (4: Fig.9-A2), procurando no perderla (debe servir de protección a la hora de desmontar de nuevo el aparato). 1 – Sitúe el ala contra la pared o el techo y marque el lugar de los 4 agujeros de fijación (1: Fig. 6D). Realice los taladros y clave los tacos. 2 – Fije el ala con ayuda de los 4 tornillos que vienen con el aparato (1: Fig.9-A2). Cuidado: compruebe si la pared o el techo son adecuados para colgar el aparato con los tornil- los que vienen con él. Si la pared o el techo no son lo bastante resistentes para montar el Spider, habrá que reforzar la pared o el techo. 3 – Coloque la capota parabólica en el grupo de quemadores (3:Fig. 9-A2) y asegúrela inmediate- mente mediante los 4 tornillos que vienen con el aparato. Monte y fije, en el caso de que estén pre- vistas, las alargaderas de la consola o del apoyo, después de haberlas adaptado eventualmente a la longitud requerida. Utilice para el montaje los elementos de fijación que vienen con el aparato (2: Fig.9-A2). 4 – Coloque la capota parabólica (2: Fig.11) en el quemador (3: Fig.11) y asegúrela inmediata-

Barbecook INFRÂmente mediante el botón redondo que viene con el aparato (1: Fig.11). 5 – Si el aparato está preparado para funcionar con GLP en 50 mbar (1: Fig.8-B3), monte el diafrag- ma que viene con el aparato del valor que viene indicado en la tabla 1C (consulte Tab. 2, Fig. 16). 6 – Une la pieza de unión de entrada con el conducto de suministro de gas. El extremo superior con rosca de tornillo (1/4" gas dextrógiro, 5: Fig.8-B3) podrá conectarse directamente con un tubo de metal rígido. 7 – Compruebe si el tipo de gas y/o la presión de gas corresponden con el tipo y la presión de gas indicados en la etiqueta (véase Tabla 1). Monte, en su caso, el regulador de presión/reductor de presión (NO viene con el aparato, 2: Fig.8A). 8 – Compre una pieza de unión y un tubo de unión que por su tipo y material cumplan con la nor- mativa del país de instalación. ¡ IMPORTANTE! El volumen del espacio en el cual va a utilizar el generador calorífico debe tener una capacidad nominal de al menos 20 m

por kW y debe ser convenientemente ventilado. Si desea utilizar el INFRA a potencia máxima, deberá por lo tanto disponer de un volumen de 150 m

para un modelo INFRA Classic, y de un volumen de 300 m

para un modelo INFRA Performant. ¡ IMPORTANTE! No destape NUNCA el extremo abierto de la pieza de unión del quemador ni lo coloque NUNCA en el suelo. Protéjalo mediante la tapa protectora prevista para tal fin (5: Fig.5) antes de conectarlo. De esto modo evitará la entrada de cuerpos extraños que pueden dañar las juntas o atascar el conducto de gas. ¡ IMPOR TANTE! Queda terminantemente prohibido realizar modificaciones en el aparato, excep- ción hecha de los casos previstos por el fabricante.

2.4 - Montaje de la batería para el encendido electrónico de la llama piloto:

– Quite el botón de ajuste / encendido (3: Fig.14). – Desenrosque el anillo que mantiene en alto la campana perforada (3: Fig.5) y que tapa la estruc- tura interna del quemador (1: Fig.14), y deslícelo hacia abajo. - Baje cuidadosamente la campana perforada y el cilindro de acero. – Localice el soporte para la pila (2: Fig.14). Desenrosque la tapita y coloque la pila alcalina de tamaño AAA (penlite) de 1.5V en el soporte, fijándose en los polos (Fig.14). – Después, vuelva a montar la tapa y las demás piezas que acaba de quitar

3 – PUESTA EN MARCHA

¡ IMPORTANTE! Quite la lámina protectora de las piezas de plástico, si la tuvieran. ¡ IMPORTANTE! Antes de poner en marcha el aparato, compruebe si el regulador de presión y/o la válvula de sobrepresión del suministro y el tipo de gas utilizado corresponden con los datos de las tablas 1a y 1b, así como con los datos que figuran en la placa de identificación, y que cumplan por lo tanto con las disposiciones del país en el que el aparato será utilizado. ¡ IMPORTANTE! Si utiliza botellas de GLP, tenga en cuenta las dimensiones del botellero (modelo NOMAD) (Fig. 13). NO UTILICE NUNCA el aparato en espacios con polvo inflamable y/o explosivo, emanaciones de gas, combustibles líquidos o materiales inflamables.

Barbecook INFR¡ IMPORTANTE! Encendido repetido: para evitar llamaradas debidas a la acumulación de gas, deberá esperar 1 minuto aproximadamente antes de volver a intentar encender el aparato. ¡ IMPORTANTE! Instale SIEMPRE la capota parabólica y coloque SIEMPRE el protector para botellas de gas (modelos NOMAD y FIX) antes de poner el aparato en marcha. Cuando el quemador desprende calor, no puede ser tapado parcial ni totalmente BAJO NINGÚN CONCEPTO. El apara- to no debe ser tapado NUNCA nada más apagarlo. Espere hasta que se haya enfriado. Es acon- sejable proteger el aparato contra los golpes, la humedad excesiva o la lluvia. Coloque el aparato siempre sobre una superficie plana para que no pueda volcarse (pendiente < 10%) y sobre una superficie no inflamable (tablas de madera, linóleo, material sintético, etc.). ¡ IMPORTANTE ! Si el aparato funciona con GLP, NO debe utilizarse NUNCA en sótanos. AL ENCENDER EL APARATO POR PRIMERA VEZ, LO QUE DEBE HACER AL AIRE LIBRE O EN UN ESPACIO CONVENIENTEMENTE VENTILADO, DESPRENDERÁ HUMO DURANTE ALGÚN TIEMPO. ¡ IMPORTANTE ! Asegúrese con ayuda de agua jabonosa o algún producto similar de que los tubos, las conexiones y el acoplamiento rápido del aparato (MODELOS NOMAD y FIX) NO pre- sentan fugas de gas. Asegúrese asimismo de que las conexiones con la botella de gas o la instala- ción de gas NO presentan fugas.

1 - Controle si el botón de ajuste está apagado (0: punto lleno, Fig.15) y abra la llave de paso del gas.

2 - Pulse el botón de encendido y gírelo en sentido contrario a las agujas del reloj (Fig.15). De este

modo se originan automáticamente chispas y se suministra el gas necesario para el encendido de la llama piloto. En cuanto la llama arda, siga pulsando el botón durante 1 o 2 minutos aproximadamente (Fig.15) para que el termopar pueda irse calentando y mantener la válvula abierta. Ahora solamente falta ajustar la potencia (desde MÍN hasta MÁX, Fig.15) en función de la necesidad. NOTA: Al encender el aparato por primera vez, la llama piloto tiene tendencia a apagarse debi- do al aire que está presente en las tuberías. Por lo tanto, ¡ deberá esperar un rato hasta que la llama piloto esté estable! - Si la llama piloto se apagara accidentalmente, el suministro de gas quedará inmediatamente suspendido gracias al sistema de seguridad incorporado. - Si la llama piloto se apagara por falta de gas, se cortará el paso para el gas (p.ej. al haberse vaciado la botella de gas). - En ambos casos deberá esperar un rato antes de volver a poner en marcha el aparato y seguir con los pasos 1 y 2. - No intente encender el aparato una y otra vez; si el aparato no funcionara inmediatamente, con- trole si ha seguido bien TODOS los pasos. ¡ IMPORTANTE! ANTES DE VOLVER A INTENTAR ENCENDER EL APARATO DEBERÁ ESPERAR UNOS MINUTOS, PARA EVITAR QUE EL GAS QUE NO SE HAYA QUEMADO SE ACUMULE ALREDEDOR DEL QUEMADOR. ¡ ESTO PODRÍA ORIGINAR LLAMARADAS REPENTINAS !

Barbecook INFRÂ4 - APAGADO 1 – Gire el botón en el sentido de las agujas del reloj hasta la posición "0". 2 – Introduzca su mano en la abertura lateral del protector de botellas de gas en forma de campa- na y cierre la llave de paso del gas. ¡ IMPORTANTE! SI NO VA A UTILIZAR EL APARATO DURANTE UN PERÍODO LARGO, DEBE SACAR LA PILA PARA EL ENCENDIDO DE SU SOPORTE. DE ESTE MODO EVITARÁ QUE REZUMA LÍQUIDO CORROSIVO, LO QUE PODRÍA CAUSAR DAÑOS.

¡ IMPORTANTE! Asegúrese regularmente con ayuda de agua jabonosa o algún producto similar de que los tubos, las conexiones y el acoplamiento rápido del aparato (MODELOS NOMAD y FIX) NO presentan fugas de gas. Asegúrese asimismo de que las conexiones con la botella de gas o la insta- lación de gas NO presentan fugas. Antes de realizar cualquier actividad de mantenimiento deberá controlar si la llave de paso del gas y/o del quemador está(n) cerrada(s). El mantenimiento concierne: - la limpieza de la parte exterior del aparato (utilice un trapo suave y detergentes neutros. No vierta nunca los detergentes directamente en las superficies a limpiar). - la revisión y sustitución de la tubería de gas de caucho (Lmáx = 1,5m) ante cualquier tipo de dete- rioro o en los momentos y las formas previstos por la leyes y normativas vigentes en el país en donde está instalado el aparato. - compruebe si las piezas del acoplamiento rápido permanecen intactas y si están limpias. Utilice únicamente recambios originales si necesita sustituir una pieza por desgaste. - sustitución de la pila para el encendido electrónico. TODAS la demás actividades de mantenimiento o cambios DEBERÁN llevarse a cabo por personal cualificado. ¡ IMPORTANTE! Compruebe regularmente con ayuda de agua jabonosa o algún producto similar si las conexiones con la botella de gas o la tubería de gas NO presentan fugas.

5.1 SUSTITUCIÓN DEL INYECTOR (operación a realizar exclusivamente por personal cualificado)

1 – Quite el botón de ajuste / encendido (1: Fig.12). 2 – Desenrosque el anillo que mantiene en alto la campana perforada que tapa la estructura inter- na del quemador, y deslícelo hacia abajo (2: Fig.12). 3 – Baje cuidadosamente la campana perforada y el cilindro de acero. 4 – Localice el inyector (3: Fig. 12), desenrósquelo para sacarlo de su caja situada debajo de la tubería venturi y sustitúyalo, PROCURANDO NO DAÑAR LAS PARTES CON ROSCA DE TORNILLO al apretar el inyector hasta el final de la rosca. 5 – Vuelva a montar correctamente la tapa y las demás piezas que acaba de quitar.

Barbecook INFRÂ6 - PROBLEMAS ¡ IMPOR TANTE! Antes de efectuar cualquier reparación deberá CERRAR la llave de paso del gas. La ausencia de una llama durante el funcionamiento puede ser debida a: 1 – un caudal demasiado bajo del suministro de gas ( gasificación inadecuada del GLP o presencia de suciedad en el aparato), un regulador de compresión bloqueado o defectuoso. 2 – una ráfaga de aire repentina (superior a 3 m/sec.). 3 – una falta de gas (botella de gas vacía o interrupción en el suministro) o un regulador de presión defectuoso. 4 – un termopar interrumpido. 5 – una válvula electromagnética defectuosa. 6 – presencia de suciedad en la tubería de gas. 7 – fugas de gas. 8 – batería vacía. 9 – aislamiento de los electrodos y/o cables defectuosos.

Cuando prevé que el aparato va a quedarse sin utilizar durante largo tiempo (cambio de estaciones u otra causa), guárdelo en un lugar seco, donde no puede sufrir daños (modelos NOMAD y FIX). Coloque SIEMPRE las tapas protectoras en las dos partes del acoplamiento rápido y cubra SIEM- PRE el quemador y la base para prevenir atascos (telarañas, polvo) o daños (golpes, influencias atmosféricas, etc.). Modelo SPIDER: cubra el quemador EN TODO MOMENTO con trapos (después de que el aparato se haya enfriado totalmente) para prevenir atascos (telarañas, polvo) o daños (golpes, etc.). ¡ IMPORTANTE! No almacene nunca una o varias botellas de gas junto al aparato. Las botellas de gas deben almacenarse al aire libre conforme las disposiciones y normas vigentes.

Su Barbecook® tiene una garantía de un año para todos los defectos de fabricación y desde la fecha de compra y en la medida que el uso concuerde con este modo de empleo. Su tíquet mencio- nando la fecha de compra es su certificado de garantía. Su Barbecook® no es apto para fines profesionales. El desgaste eventual, corrosión, deformación y decoloración (del acero inoxidable en particular) de las piezas que son directamente expuestas al fuego, son fenómenos normales y no son, bajo ningún concepto, considerados como defectos de fabricación: es el resultado lógico de su uso. Resulta, además, normal que la parrilla y las piezas desgastadas por el uso continuado tengan que ser sustituidas.
