MANUAL DE UTILIZADOR Q.1047 Qilive

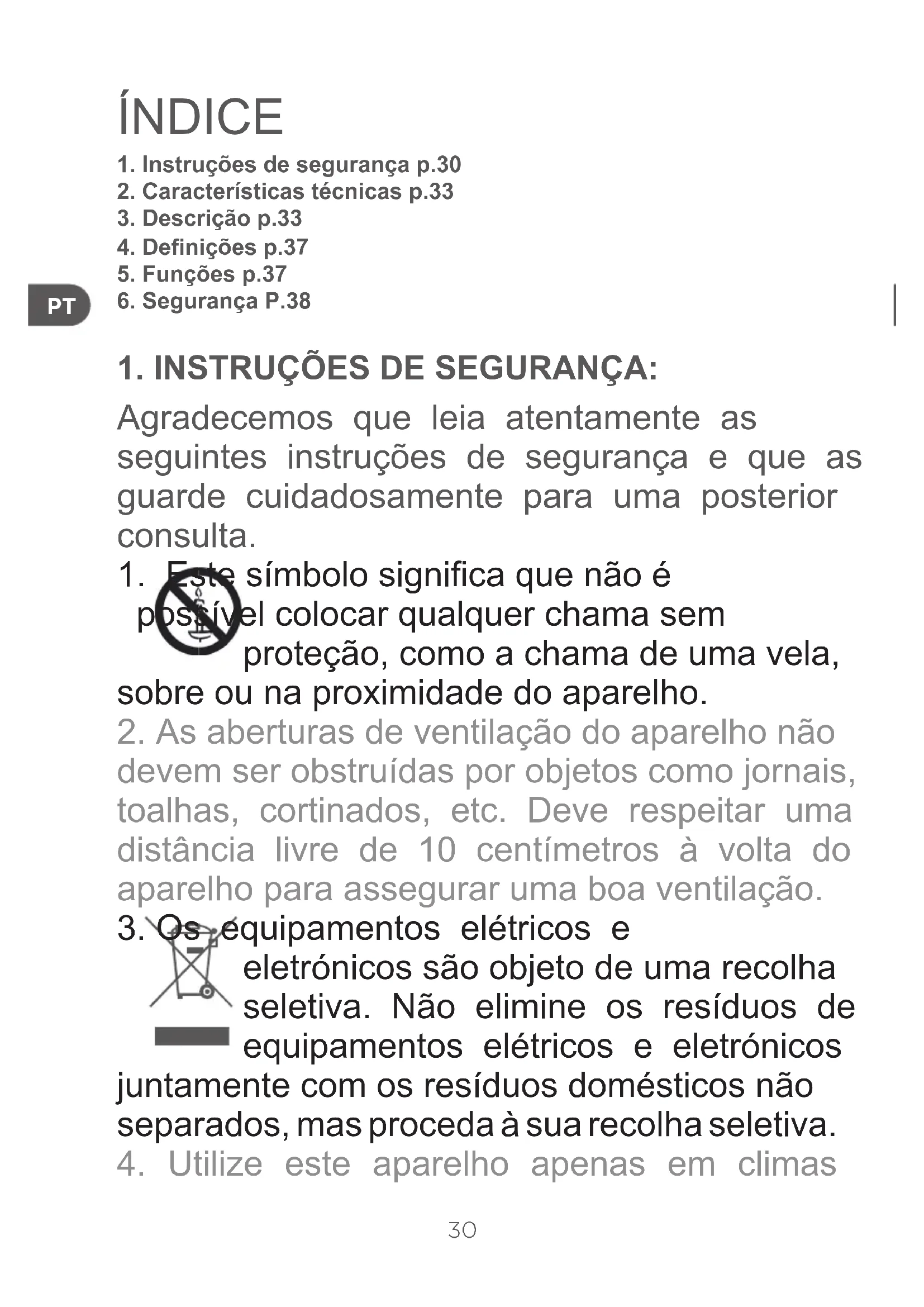

1. Instruções de segurança p.30

Agradecemos que leia atentamente as seguintes instruções de segurança e que as guarde cuidadosamente para uma posterior consulta.

1. Este símbolo signica que não é

possível colocar qualquer chama sem proteção, como a chama de uma vela, sobre ou na proximidade do aparelho.

2. As aberturas de ventilação do aparelho não

devem ser obstruídas por objetos como jornais, toalhas, cortinados, etc. Deve respeitar uma distância livre de 10 centímetros à volta do aparelho para assegurar uma boa ventilação.

3. Os equipamentos elétricos e

eletrónicos são objeto de uma recolha seletiva. Não elimine os resíduos de equipamentos elétricos e eletrónicos juntamente com os resíduos domésticos não separados, mas proceda à sua recolha seletiva.

4. Utilize este aparelho apenas em climas31

5. Este aparelho pode ser utilizado por crianças

com idade igual ou superior a 8 anos e pessoas sem experiência e conhecimentos ou cujas capacidades físicas, sensoriais ou mentais estão reduzidas no caso de beneciarem de vigilância ou terem sido formadas e enquadradas relativamente à utilização do aparelho em total segurança e com consciência dos perigos envolvidos. As crianças não devem brincar com o aparelho. A limpeza e a manutenção não devem ser realizadas por crianças sem supervisão.

6. Caso o cabo de alimentação se encontre

danicado, este deve ser substituído por um técnico autorizado.

7. Este aparelho não pode ser exposto a

humidade, salpicos ou vazamentos. Não coloque objetos com líquido (como copos, jarras, etc.) na sua proximidade.

8. Quando a tomada elétrica funciona como

dispositivo de desconexão, a mesma deve manter-se facilmente acessível.

9. O símbolo de ponto de exclamação

inscrito num triângulo equilátero sensibiliza o utilizador quanto à presença de importantes instruções de funcionamento e manutenção (manutenção e32

reparação) na documentação que acompanha o aparelho.

10. O símbolo de um relâmpago com

uma seta dentro de um triângulo equilátero sensibiliza o utilizador para a presença de uma "tensão alta" dentro da unidade que pode ser sucientemente potente para constituir um risco de descarga elétrica.

11. As pilhas devem ser eliminadas de forma

segura. Coloque-as nos pontos de recolha destinados a esse efeito (informe-se junto do seu revendedor) para proteger o ambiente.

12. Esse símbolo signica que o

transformador de alimentação elétrica é composto por um duplo isolamento elétrico entre a tensão elétrica (perigosa) e as partes acessíveis do utilizador.

13. Desligue sempre o aparelho antes de o

14. Limpe o aparelho apenas com um pano

Alimentação 230 V; 50 Hz ; 70 WSaída de áudio 2 x 3,5’’ + 1 via 4’’Consumo elétrico Máx. 70 WVersão Bluetooth V 3.0 + EDRAlcance10m MÁXTipo de ecrã LEDIntervalo de Frequência 87.5 - 108.0 MHz Impedância 4 OhmSensibilidade FM 25 dBResposta em Frequência Áudio 70 Hz - 10 kHzDistorção harmónica total <12%Rácio S/N = > 40dBFunçõesBluetooth - Aux - RCA Aux - USB/SD para reprodução - Porta USB para carregamento - FMSaída USB 5v Dimensões 120x190x1100 mm Peso 5,0 kg

3.1 Conteúdo da embalagem

- Corpo da coluna- Base da coluna- Parafuso com anel de manutenção (1 peça)- Junta metálica (1 peça)- Cabo de áudio 3,5 mm- Telecomando- Manuel de utilização

3.2 Estação de Ligação

. Suporte para o aparelho. Ecrã LED

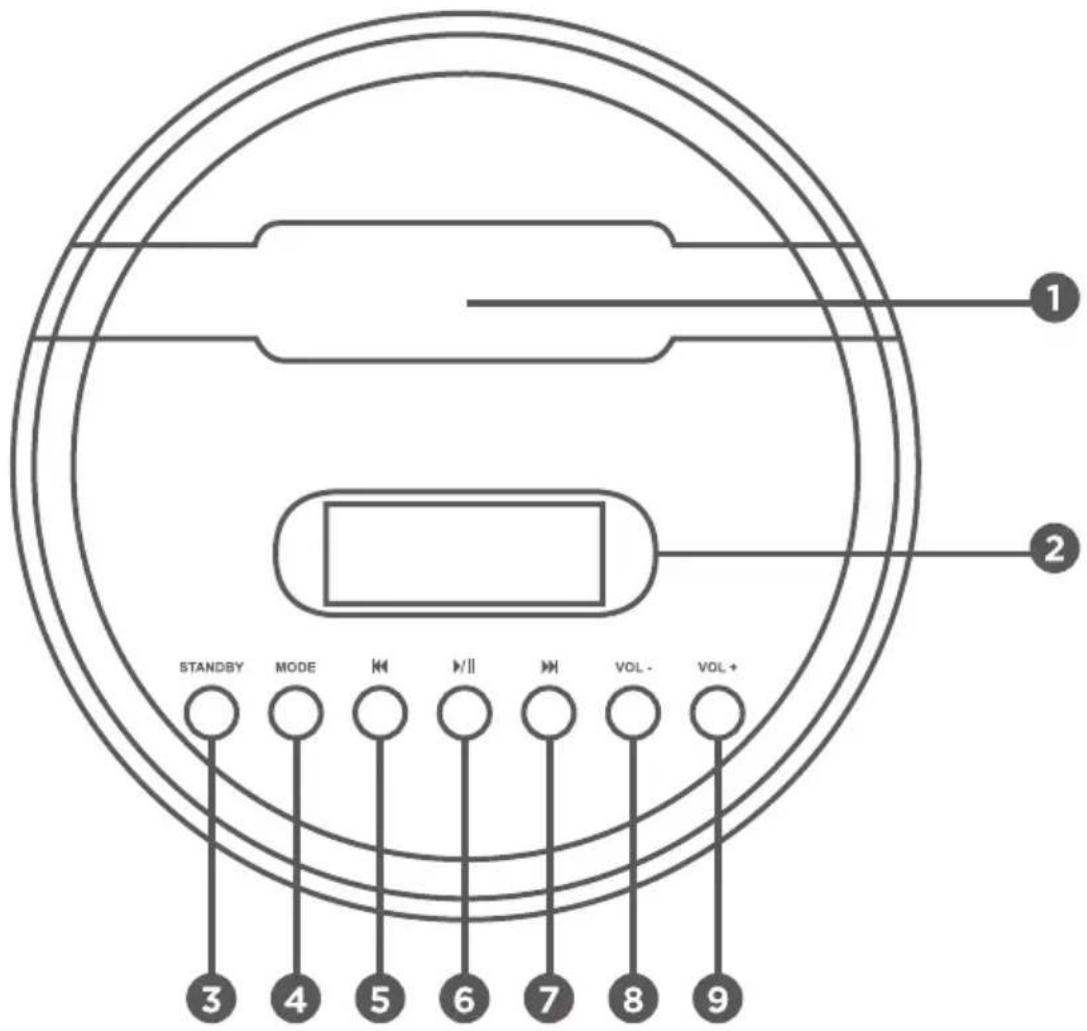

3.2.2 Utilização dos botões

: - Colocar o aparelho em funcionamento - Passá-lo ao modo de espera : - Premir para mudar de modo ( Bluetooth > AUX > ... : - Retroceder para a faixa anterior ( Prima 1x ) - Realizar um recuo rápido na reprodução da faixa em curso (Prima e mantenha premido) : - Iniciar a reprodução - Colocar a reprodução em pausa - Iniciar o emparelhamento bluetooth : - Passar à faixa seguinte (Prima 1x) - Realizar um avanço rápido na reprodução da faixa em curso (Prima e mantenha premido) : - Diminuir o volume : - Subir volume35

3.3.2 Utilização dos botões

: - Entrada em funcionamento - Standby : – Passar para o modo MP3 : - Passar para o modo silencioso : - Ouvir o sinal sonoro emitido pelo dispositivo periférico conectado na entrada auxiliar : - Ativar o modo Bluetooth : - Retroceder para a faixa anterior ( Prima 1x ) - Realizar um recuo rápido na reprodução da faixa em curso (Prima e mantenha premido) : - Iniciar a reprodução - Colocar a reprodução em pausa - Iniciar o emparelhamento bluetooth : - Passar à faixa seguinte (Prima 1x ) - Realizar um avanço rápido na reprodução da faixa em curso (Prima e mantenha premido)36

: - Botão Scan : - Regressar à estação memorizada anterior : - Passar para a estação memorizada seguinte : - Aumentar o nível de baixos das suas colunas : - Aumentar o nível de agudos das suas colunas : - Diminuir o nível de baixos das suas colunas : - Diminuir o nível de agudos das suas colunas : - Aumentar o volume das suas colunas : - Diminuir o volume das suas colunas

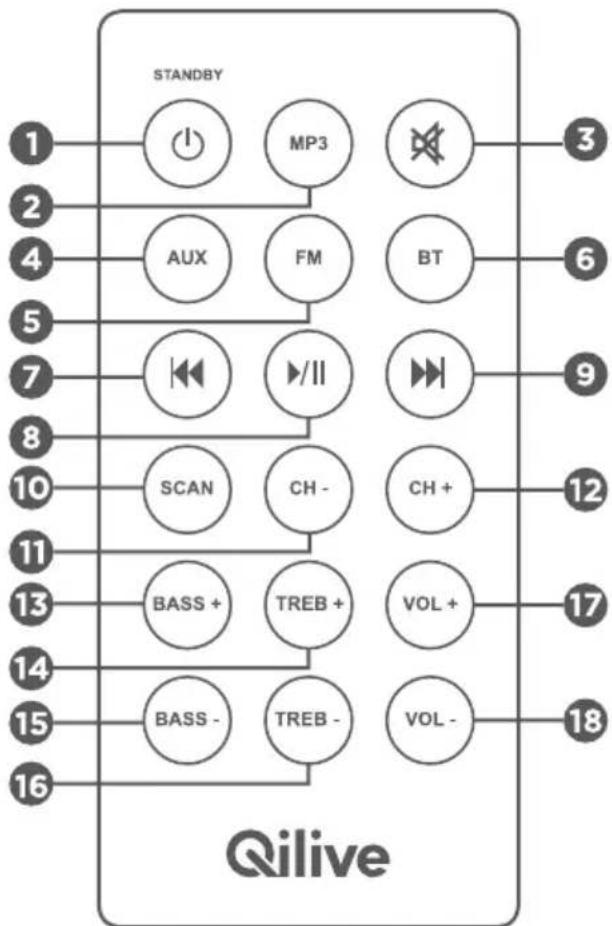

3.3.3 Utilização do telecomando

Aponte o telecomando diretamente para o recetor de infravermelhos (IR) no painel de controlo. Não coloque nenhum obstáculo entre o telecomando e o recetor quando tenta controlar o aparelho.

1. Deslize o compartimento das pilhas para fora (veja as guras abaixo)

2. Coloque uma pilha 3V CR2025 (lítio) no mesmo respeitando as polaridades. Se as polaridades

não forem respeitadas, o telecomando não funcionará. As pilhas e baterias são altamente poluentes. Deve proceder à sua reciclagem nos locais apropriados. Para evitar qualquer risco, não deixe as pilhas ao alcance de crianças ou animais de estimação. Eles poderiam engoli-las.

3. A bateria poderia explodir ou sofrer uma fuga caso não seja utilizada em bom estado. Não

tente recarregá-la nem desmontá-la. Não coloque as pilhas gastas no fogo.

4. Introduza o compartimento das pilhas no telecomando.

Nota: Quando não utilizar o seu aparelho durante um longo período de tempo, remova a pilha do telecomando. Deste modo, evitará que ela danique o telecomando ou sofra uma fuga.37

1. Retire a estrutura da coluna e a base da

2. Retire os acessórios (1 parafuso com uma

3. Monte a estrutura da coluna e a sua base

de forma a coincidir com o pequeno orifício.

4. Coloque a arruela no parafuso e aperte-o

6. Para manter corretamente um aparelho na estação de ligação, é possível inserir a mesma no

suporte removível do aparelho.

5.1 Função Bluetooth

1. Coloque o aparelho em funcionamento e prima o botão «MODE», para passar para a função

Bluetooth. O ecrã apresenta «BT »

2. Prima e mantenha premido durante 3/5 segundos o botão .

> Deve soar um duplo «bip». > O ícone « » deverá piscar O aparelho está pronto a ser emparelhado.

3. Ative a função Bluetooth no seu aparelho móvel (telefone/tablet) e inicie a busca de dispositivos

4. Selecione a estação de de ligação designada como «QILIVE HiTower» e introduza a palavra-

5. Se a ligação estiver corretamente efetuada:

> O ícone Bluetooth para de piscar > Deve soar um duplo bip

6. Caso o seu aparelho móvel não encontre a coluna de som, é necessário reiniciá-lo e tentar

novamente, conforme descrito acima.

7. A reconexão ao mesmo aparelho será automática sempre que entra no modo Bluetooth. Se a

sua coluna de som não conseguir reconectar-se ao aparelho anteriormente emparelhado, reinicie a busca de periféricos bluetooth com o seu telemóvel/tablet e siga as instruções acima para terminar o emparelhamento.

8. Caso desative a função bluetooth do seu smartphone ou caso se encontre a uma distância

de mais de 10 m, a conexão será perdida e o aparelho passar para a posição de «Standby Bluetooth»

5.2 Entrada de áudio auxiliar de 3,5mm

1. O cabo áudio de 3,5mm é fornecido. Conecte a primeira extremidade do cabo áudio à cha Aux

e a outra extremidade ao seu leitor MP3 ou a qualquer outra fonte de áudio.

2. Prima o botão « » para ligar o aparelho

3. Prima o botão «MODE» do painel de controlo principal ou o botão «AUX» do seu telecomando

para ativar a entrada áudio auxiliar

4. Utilize as teclas de controlo do seu aparelho móvel (leitor mp3/telefone/tablet) para reproduzir a

música lida nas colunas do seu aparelho Qilive.38

5.3 Porta USB destinada ao carregamento

O conector USB destinado ao carregamento dos seus dispositivos periféricos fornece uma tensão de 5 Volts e uma corrente de 1 Ampére. Isto é compatível com a maior parte dos aparelhos recarregáveis. Contudo, verique se estas características são compatíveis com o seu leitor MP3/ telemóvel /tablet.

5.4 Porta USB destinada à reprodução de MP3

Coloque o aparelho em funcionamento e introduza uma pen USB (não fornecido) na porta USB. Certique-se de que o seu dispositivo de memória USB está corretamente inserido. O aparelho começará automaticamente a ler a música incluída na sua pen USB. Caso contrário, prima o botão “MP3” no telecomando. O tamanho máximo da pen USB é de 16GB.

5.5 Leitor de cartão SD para a reprodução de MP3

Introduza um cartão SC ou MMC (não fornecido) no leitor previsto para esse efeito. Certique-se de que introduz o cartão no sentido correto. O tamanho máximo do cartão SD é de 16GB.

5.6.1 Reprodução do rádio

1. Prima o botão "Iniciar/parar" para colocar o seu aparelho em funcionamento.

2. Certique-se que a antena de o está corretamente esticada. Prima o botão 'Modo' para

selecionar e ativar o modo de rádio FM ou prima o botão 'FM' no telecomando.

3. Prima o botão "Avanço rápido" e "Rebobinar rápido" para selecionar a estação de

rádio pretendida em modo "manual". Prima longamente sobre estas teclas para procurar automaticamente a estação seguinte ou anterior.

5.6.2 Programar e selecionar estações de rádio pré-guardadas

1. Siga as etapas acima para colocar o rádio em funcionamento.

2. Prima o botão "Scan" no telecomando para procurar e guardar as estações de rádio na

memória (Nota: pode-se guardar 20 estações de rádio FM).

3. Para navegar de uma estação memorizada para outra, prima CH- ou CH+

- Certique-se de que o compartimento da pilha está corretamente inserido. - Utilize apenas pilhas do tipo recomendado - Certique-se do correto ajuste da pilha. Respeite as polaridades indicadas no compartimento das mesmas - Guarde as pilhas não utilizadas nas suas embalagens e mantenha-as afastadas de objetos metálicos que poderiam criar um curto-circuito - Remova as pilhas gastas do aparelho - Remover as pilhas de qualquer aparelho que se destina a não ser utilizado durante um longo tempo39
