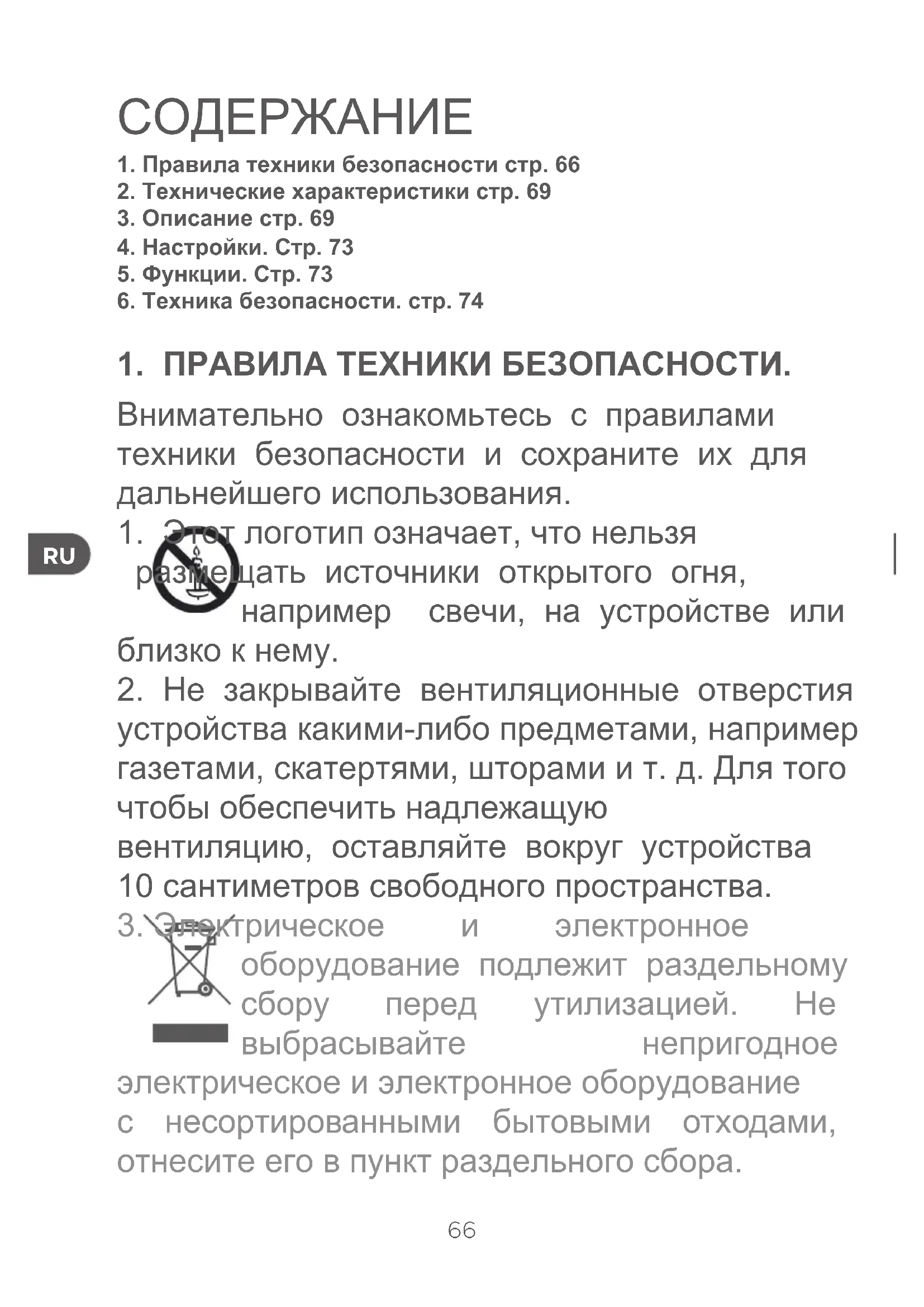

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Q.1047 Qilive

1. Правила техники безопасности стр. 66

2. Технические характеристики стр. 69

4. Настройки. Стр. 73

6. Техника безопасности. стр. 74

1. ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ.

Внимательно ознакомьтесь с правилами техники безопасности и сохраните их для дальнейшего использования.

1. Этот логотип означает, что нельзя

размещать источники открытого огня, например свечи, на устройстве или близко к нему.

2. Не закрывайте вентиляционные отверстия

устройства какими-либо предметами, например газетами, скатертями, шторами и т. д. Для того чтобы обеспечить надлежащую вентиляцию, оставляйте вокруг устройства 10 сантиметров свободного пространства.

3. Электрическое и электронное

оборудование подлежит раздельному сбору перед утилизацией. Не выбрасывайте непригодное электрическое и электронное оборудование с несортированными бытовыми отходами, отнесите его в пункт раздельного сбора.67

4. Используйте это устройство только

в регионах с умеренным климатом.

5. Это устройство можно использовать детям

в возрасте от 8 лет, а также лицам с ограниченными физическими, сенсорными и умственными способностями или лицам, не обладающим надлежащими опытом и знаниями, под присмотром или при условии получения предварительных инструкций, касающихся безопасного использования устройства, и понимания связанных с ним рисков. Следите за тем, чтобы дети не играли с устройством. Очистка и техобслуживание не должны выполняться детьми без присмотра.

6. Если шнур питания поврежден, его должен

заменить аккредитованный специалист.

7. Не допускайте попадания влаги, брызг

и потоков жидкости на устройство. Не размещайте предметы, содержащие жидкости (например, вазы, стаканы и т. д.), близко к устройству.

8. Электрическая розетка, к которой

подключается устройство, должна быть расположена в удобном месте.

9. Символ в виде восклицательного

знака, вписанного в равносторонний треугольник, предупреждает68

пользователя о наличии важных инструкций по функционированию и техническому обслуживанию (касательно ухода и ремонта) в сопроводительной документации к устройству.

10. Символ в виде молнии со стрелкой

на конце, вписанной в равносторонний треугольник, предупреждает пользователя о высоком напряжении в устройстве, которого может быть достаточно для поражения электрическим

11. Утилизация батарей должна быть выполнена

с соблюдением необходимых требований. Их следует выбрасывать в специальные мусорные контейнеры, чтобы защитить окружающую среду (за дополнительной информацией обратитесь к дистрибьютору).

12. Этот логотип означает, что питающий

трансформатор оснащен двойной электрической изоляцией между компонентами с опасным электрическим напряжением и имеет части, к которым прикасается пользователь.

13. Отключайте устройство перед его очисткой.

14. Очищайте устройство только с помощью

сухой мягкой ткани. Ни в коем случае не пользуйтесь растворителями.69

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Питание 230 В; 50 Гц. ; 70 WАудиовыход 2 x 3,5 дюймов + 1 канал 4 дюймаЭнергопотребление Не более 70 ВтВерсия BluetoothВерсия 3.0 + EDR (режим увеличения скорости передачи данных)Радиус действияНЕ БОЛЕЕ 10 мТип экрана Светодиодный индикаторДиапазон частот 87,5–108,0 МГц Сопротивление 4 ОмЧувствительность FM-диапазона 25 дБЧастотная характеристика аудиосигнала70 Гц — 10 кГцОбщие гармонические искажения < 12 %Радио с отношением сигнал/шум = > 40 дБФункцииBluetooth — Aux (внешний) — выход RCA Aux (внешний) — разъем USB/SD для плеера — USB-порт для зарядки — FM-радиостанцияВыход USB 5 В 1 А Размеры 120 x 190 x 1100 мм 5 кг

3.1. Содержимое коробки: — корпус колонки;— основание колонки;— винт со стопорным кольцом (1 шт.);— металлическая прокладка (1 шт.);— аудиокабель 3,5 мм;— пульт дистанционного управления;— руководство пользователя. 3.2. Установочная станция.

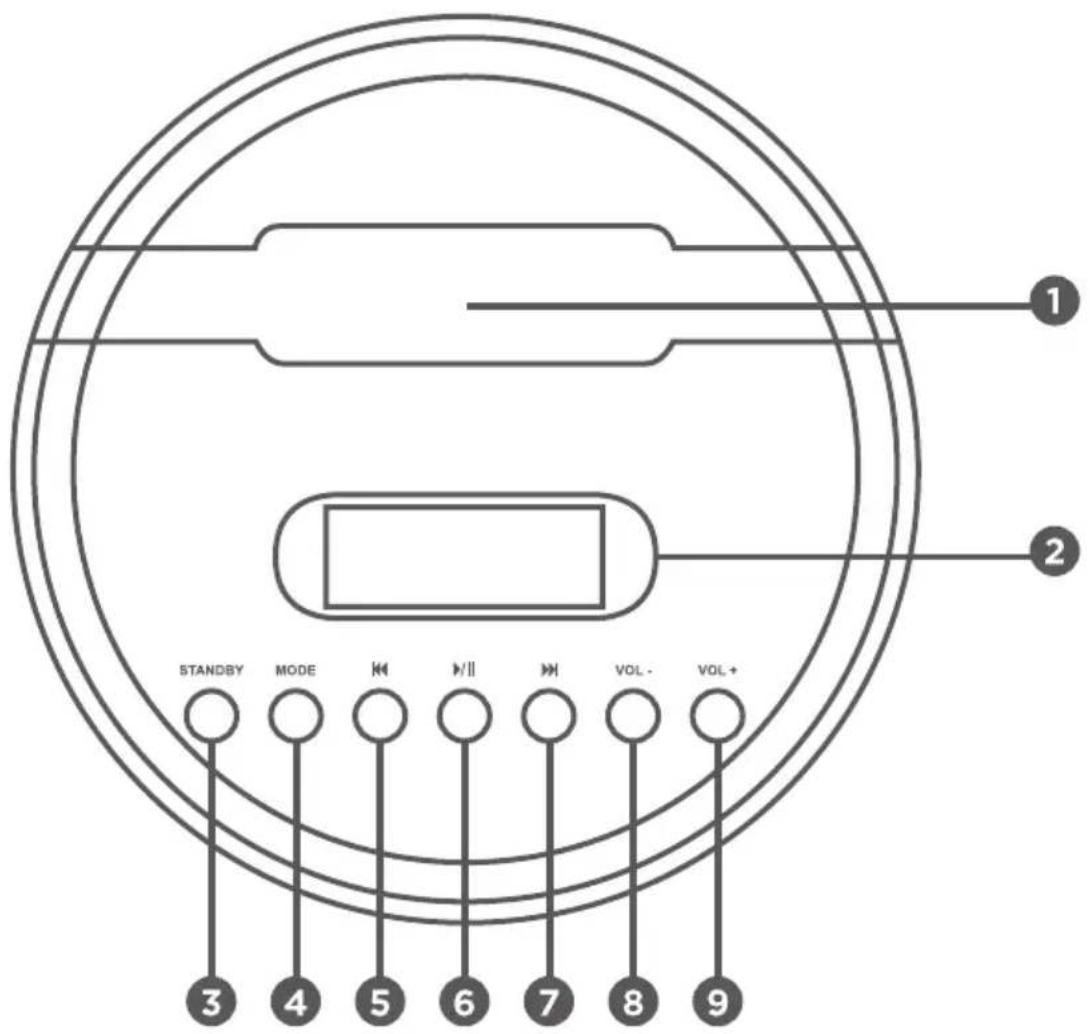

. Подставка для устройства. Светодиодный экран

3.2.2. Назначение кнопок.

: — включить устройство; — переключить его в спящий режим; : — нажать, чтобы изменить режим (Bluetooth > AUX (ВНЕШНИЙ) > ...); : — вернуться к предыдущей дорожке (нажать 1x); — выполнить быструю прокрутку назад к воспроизведению текущей дорожки (нажать и удерживать); : — начать воспроизведение; — включить паузу во время воспроизведения; — включить соединение Bluetooth; : — перейти к следующей дорожке (нажать 1x); — выполнить быструю прокрутку вперед к воспроизведению текущей дорожки (нажать и удерживать); : — уменьшить громкость; : — увеличить громкость.71

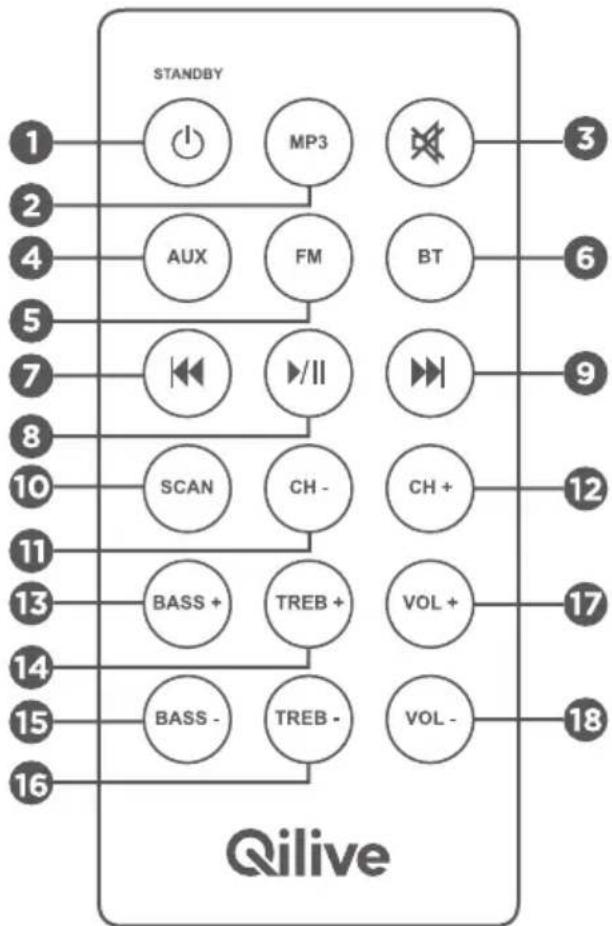

3.3. Пульт дистанционного управления.

3.3.2. Назначение кнопок.

: — включение; — спящий режим; : — перейти в режим MP3; : — перейти в беззвучный режим; : — активировать звуковой сигнал, воспроизводимый подключенным периферическим устройством на входе для внешних устройств; : — активировать режим Bluetooth; : — вернуться к предыдущей дорожке (нажать 1x); — выполнить быструю прокрутку назад к воспроизведению текущей дорожки (нажать и удерживать); : — начать воспроизведение; — включить паузу во время воспроизведения; — включить соединение Bluetooth; : — перейти к следующей дорожке (нажать 1x); — выполнить быструю прокрутку вперед к воспроизведению текущей дорожки (нажать и удерживать);72

: — кнопка Scan (Сканировать); : — вернуться к предыдущей сохраненной станции; : — перейти к следующей сохраненной станции; : — увеличить уровень басов в колонках; : — увеличить уровень высоких звуков в колонках; : — уменьшить уровень басов в колонках; : — уменьшить уровень высоких звуков в колонках; : — увеличить громкость колонок; : — уменьшить громкость колонок.

3.3.3. Использование пульта дистанционного управления.

Направьте пульт дистанционного управления прямо на приемник инфракрасного излучения (ИК) на панели управления. При управлении устройством между пультом дистанционного управления и приемником не должно быть препятствий. 3.4. Аккумуляторы.

1. Выдвиньте отсек для батареи наружу (см. нижеследующие схемы).

2. Поместите в него литиевую батарею 3 В CR2025, соблюдая полярность. Если полярность

не соблюдена, пульт дистанционного управления не будет функционировать. Батареи и аккумуляторы сильно загрязняют окружающую среду. Сдавайте их в специализированные пункты. Для того чтобы избежать опасности, не оставляйте батареи в пределах досягаемости детей или домашних животных. Они могут проглотить батарею.

3. Аккумулятор может взорваться или протечь, если он используется не в надлежащих

условиях. Не пытайтесь его перезарядить или разобрать. Не бросайте использованные батареи в огонь.

4. Вставьте отсек для батарей в пульт дистанционного управления.

Примечание. Когда вы не используете устройство в течение длительного периода времени, вытащите батарею из пульта дистанционного управления. Таким образом, пульт дистанционного управления не будет поврежден, если батарея протечет.73

(См. нижеследующую схему.)

1. Выньте корпус колонки и ее основание из

2. Выньте аксессуары (1 винт с одной

металлической шайбой).

3. Соберите корпус колонки и ее основание

таким образом, чтобы маленькое отверстие на них совпадало.

4. Поставьте шайбу на винт и закрутите его

5. Поставьте колонку вертикально. Колонка

готова к использованию.

6. Для того чтобы устройство правильно держалось в установочной станции, можно

вставить его в съемную подставку.

1. Запустите устройство и нажмите кнопку MODE (РЕЖИМ), чтобы перейти к функции

Bluetooth. На экране появится надпись «ВТ »

2. Нажмите и удерживайте кнопкуот 3 до 5 секунд. .

> Должен прозвучать двойной сигнал. > Должен мигать значок « ». Устройство готово к соединению.

3. Активируйте функцию Bluetooth на своем мобильном устройстве (телефоне или

планшете) и начните поиск устройств с включенной функцией Bluetooth.

4. Выберите установочную станцию с названием «QILIVE HiTower» и введите пароль.

5. Если соединение выполнено правильно:

> значок Bluetooth перестанет мигать; > должен прозвучать двойной сигнал.

6. Если ваше мобильное устройство не находит колонку, необходимо перезагрузить его

и еще раз повторить вышеописанную процедуру.

7. Соединение с тем же устройством будет автоматическим каждый раз при включении

режима Bluetooth. Если колонка не распознает предварительно подсоединенное устройство, снова включите поиск периферийных устройств с Bluetooth на мобильном телефоне или планшете, затем выполните вышеописанные инструкции, чтобы завершить соединение.

8. Если вы деактивируете функцию Bluetooth на смартфоне или находитесь на расстоянии

более 10 м от устройства, соединение будет утеряно и устройство вернется в положение Veille Bluetooth (Режим ожидания Bluetooth). 5.2. Внешний аудиовход 3,5 мм.

1. Аудиокабель 3,5 мм поставляется в комплекте. Подключите одну колонку аудиокабелем

к разъему Aux (Внешний) и другую колонку к вашему МР3-плееру или к любому другому источнику аудиосигнала.

2. Нажмите кнопку « », чтобы включить устройство.

3. Нажмите кнопку MODE (РЕЖИМ) основной панели управления или кнопку AUX

(ВНЕШНИЙ) пульта управления, чтобы активировать внешний аудиовход.

4. Используйте клавиши управления мобильного устройства (mp3-плеера/телефона/

планшета), чтобы воспроизводить музыку из колонок устройства Qilive.74

5.3. USB-порт, предназначенный для перезарядки. Разъем USB, предназначенный для зарядки периферийных устройств, передает напряжение 5 вольт и ток 1 ампер. Эти параметры подходят для большинства перезаряжающих устройств. Тем не менее, проверьте, чтобы эти характеристики были совместимы с вашим МР3-плеером/мобильным телефоном/планшетом. 5.4. USB-порт, предназначенный для МР3-плеера. Включите устройство и вставьте флэш-накопитель USB (не поставляется в комплекте) в USB-порт. Убедитесь в том, что периферийное устройство хранения данных вставлено

Устройство начнет автоматически воспроизводить музыку, находящуюся в флэш-накопителе USB. Если этого не произойдет, нажмите кнопку МР3 на пульте дистанционного управления. Максимальный размер флэш-накопителя USB 16 ГБ. 5.5. Плеер с картой SD для воспроизведения файлов в формате МР3. Вставьте карту SC или MMC (не поставляется в комплекте) в предназначенный для них плеер. Убедитесь в том, что вы вставили карту правильно. Максимальный размер карты SD 16 ГБ. 5.6. Радио FM-диапазона.

5.6.1. Воспроизведение радиопередач

1. Нажмите кнопку вкл./выкл., чтобы включить устройство.

2. Убедитесь в том, что проволочная антенна правильно вытянута. Нажмите кнопку Mode

(Режим), чтобы выбрать и активировать режим радио FM-диапазона или нажмите кнопку FM пульта дистанционного управления.

3. Нажмите кнопку Avance rapide (быстрая прокрутка вперед) и Retour rapide (быстрая

прокрутка назад), чтобы выбрать радиостанцию, настроенную в ручном режиме. Выполните долгое нажатие этих клавиш, чтобы автоматически найти следующую или предыдущую

5.6.2. Как запрограммировать и выбрать предварительно

записанные FM-радиостанции.

1. Выполните вышеописанные действия, чтобы включить радио.

2. Нажмите кнопку Scan (Сканировать) пульта дистанционного управления, чтобы найти

и записать радиостанции в память (Примечание. Можно записать 20 радиостанций FM- диапазона).

3. Для того чтобы перемещаться от одной сохраненной станции к другой, нажмите сочетание

6.1. Аккумулятор. — Убедитесь в том, что отсек батареи вставлен правильно. — Используйте только батареи рекомендованного типа. — Убедитесь в том, что батарея подключена правильно. Соблюдайте указанную на отсеке батареи полярность. — Храните неиспользованные батареи в упаковке и держите их вдали от металлических предметов, которые могут вызвать короткое замыкание. — Вынимайте разряженные батареи из устройства. — Вынимайте батарею из устройства, которое не предназначено для использования в течение определенного времени75
