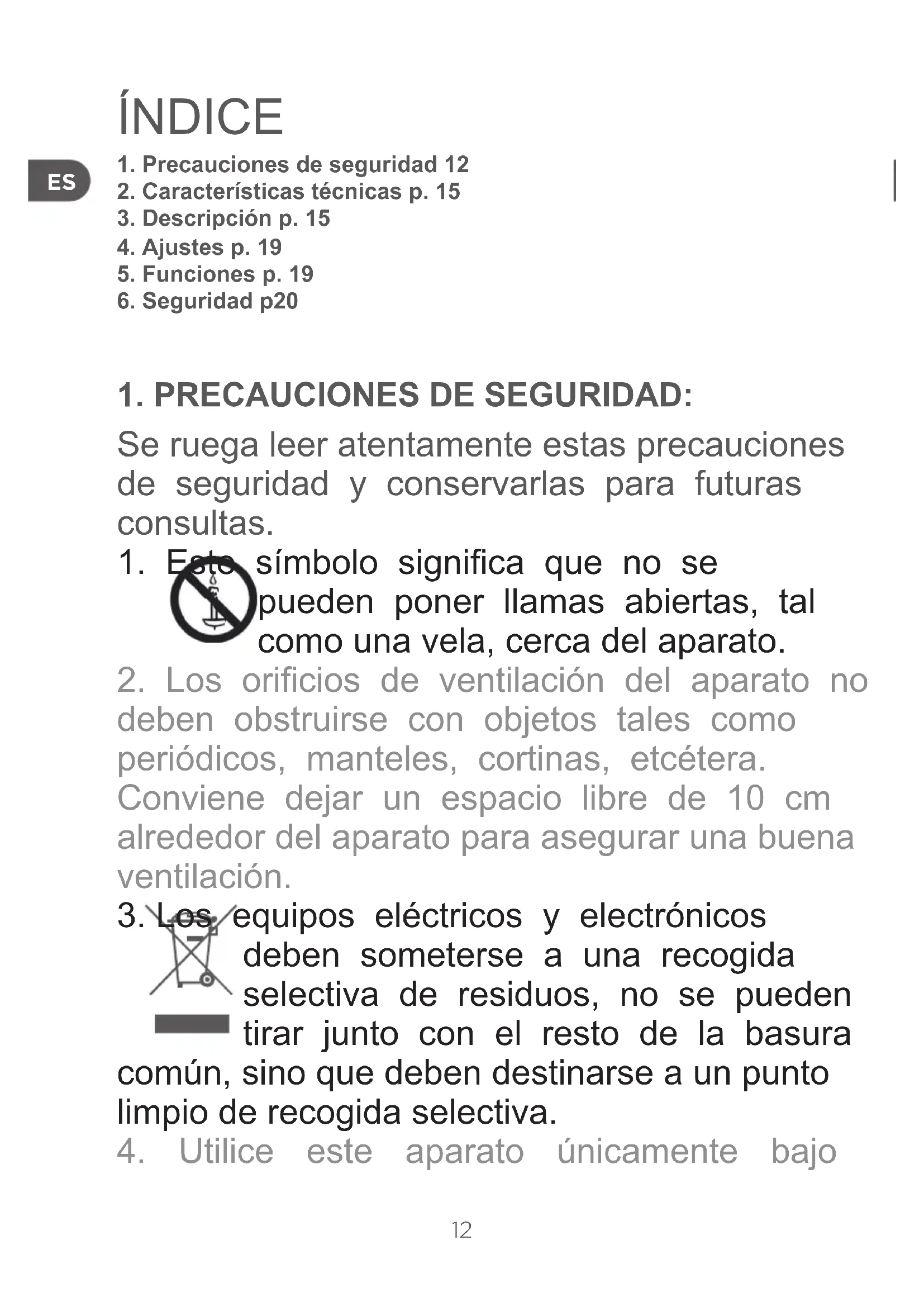

MANUAL DE USUARIO Q.1047 Qilive

1. Precauciones de seguridad 12

2. Características técnicas p. 15

3. Descripción p. 15

Se ruega leer atentamente estas precauciones de seguridad y conservarlas para futuras consultas.

1. Este símbolo signica que no se

pueden poner llamas abiertas, tal como una vela, cerca del aparato.

2. Los oricios de ventilación del aparato no

deben obstruirse con objetos tales como periódicos, manteles, cortinas, etcétera. Conviene dejar un espacio libre de 10 cm alrededor del aparato para asegurar una buena ventilación.

3. Los equipos eléctricos y electrónicos

deben someterse a una recogida selectiva de residuos, no se pueden tirar junto con el resto de la basura común, sino que deben destinarse a un punto limpio de recogida selectiva.

4. Utilice este aparato únicamente bajo13

temperaturas moderadas.

5. Este aparato puede ser utilizado por

niños de 8 años o más, por personas cuyas capacidades físicas, sensoriales o mentales sean reducidas o personas sin experiencia ni conocimientos, si han podido beneciarse de vigilancia o instrucciones previas, en cuanto a la utilización del aparato de forma segura y habiendo comprendido los riesgos a los que se exponen. Los niños no deben jugar con el aparato. Los niños no deben ocuparse de la limpieza ni el mantenimiento sin vigilancia.

6. Si el cable de alimentación está dañado,

deberá acudir a un técnico profesional para arreglarlo.

7. No exponga este aparato a la humedad,

salpicaduras ni chorros de agua. Mantenga alejados del aparato objetos que contengan líquidos (vasos, oreros, etcétera).

8. Cuando la toma de corriente sirva de

dispositivo de desconexión, debe mantenerse fácilmente accesible.

9. El símbolo del signo de exclamación

dentro de un triángulo equilátero tiene como objetivo llamar la atención del usuario sobre la presencia de instrucciones de funcionamiento y mantenimiento importantes (cuidado y reparación) en la documentación14

que acompaña al aparato.

10. El símbolo del relámpago que

termina en echa dentro de un triángulo equilátero está destinado a llamar la atención del usuario sobre la presencia de una «tensión alta» en el interior de la unidad, susceptible de ser bastante potente como para constituir un riesgo de descarga eléctrica.

11. Las pilas deben desecharse de forma

segura. Conviene depositarlas en un contenedor previsto a tal efecto (consúltese al distribuidor) con el n de proteger el medioambiente.

12. Este símbolo indica que el

transformador de alimentación eléctrica cuenta con un aislamiento eléctrico doble entre la tensión eléctrica de alimentación, que es peligrosa, y las partes accesibles para el usuario.

13. Desenchufe el aparato antes de limpiarlo.

14. Limpie el aparato únicamente con un paño

Alimentación 230 V; 50 Hz ; 70 WSalida de audio 2 × 3,5’’ + 1 vía 4’’Consumo eléctrico Máx. 70 WVersión del Bluetooth V 3.0 + EDRAlcance10 m como máximoTipo de pantalla LedIntervalo de frecuencia 87.5-108.0 MHz Impedancia 4 OhmSensibilidad FM 25 dBRespuesta en frecuencia 70 Hz-10 kHzDistorsión armónica total < 12 %Relación S/N = > 40 dBFuncionesBluetooth, Aux, RCA Aux, USB/SD (reproducción), puerto USB de carga y FMSalida USB 5 V 1 A Dimensiones 120 × 190 × 1100 mm Peso 5 kg

3.1. Contenido de la caja - Cuerpo del altavoz- Base del altavoz- Tornillo con anilla de sujeción (1 pieza)- Junta metálica (1 pieza)- Cable de sonido 3,5 mm- Mando a distancia- Manual de instrucciones 3.2. Estación de sonido

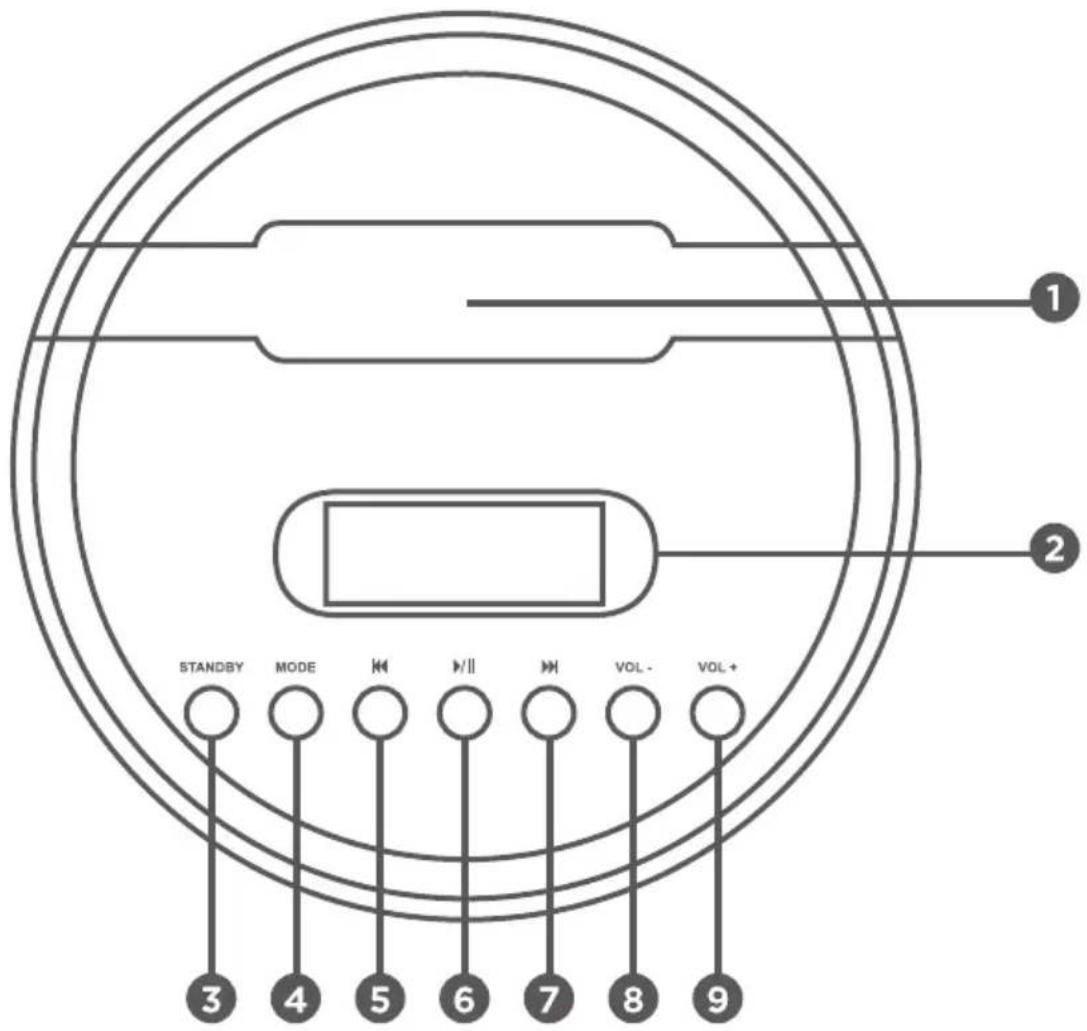

3.2.2. Utilización de los botones

: - Encendido del aparato - Modo en espera : - Cambio de modo (Bluetooth > AUX > …) : - Reproducción de la pista anterior (pulsar una vez) - Retroceso rápido de la pista en curso de reproducción (mantener pulsado el botón) : - Reproducción - Pausa - Emparejamiento por Bluetooth : - Reproducción de la pista siguiente (pulsar una vez) - Avance rápido de la pista en curso de reproducción (mantener pulsado el botón) : - Disminución del volumen : - Aumento del volumen 3.3. Mando a distancia17

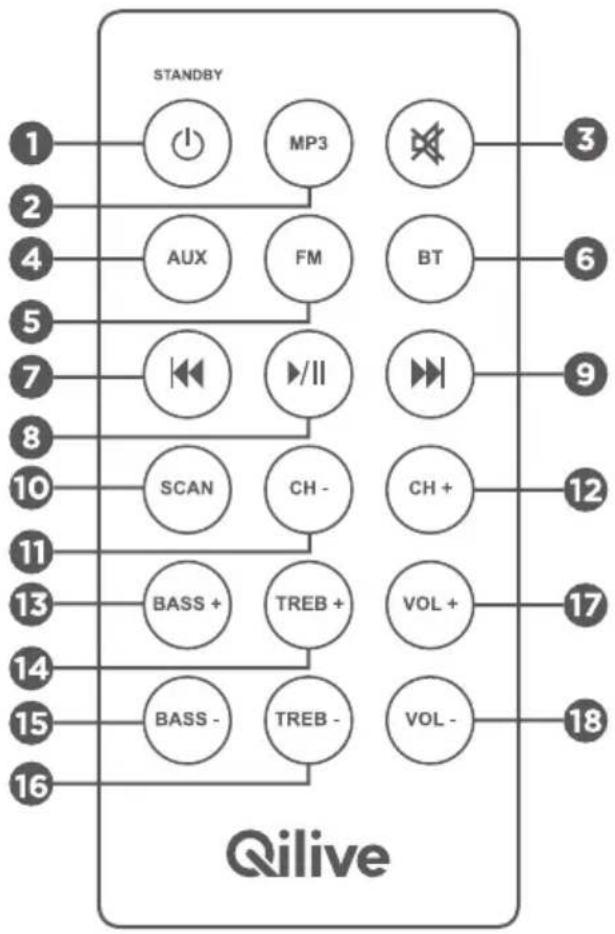

3.3.2. Utilización de los botones

: - Encendido/apagado - Puesta en espera : - Activación del modo MP3 : - Silenciamiento : - Reproducción a partir del dispositivo conectado en la entrada auxiliar : - Activación del Bluetooth : - Reproducción de la pista anterior (pulsar una vez) - Retroceso rápido de la pista en curso de reproducción (mantener pulsado el botón) : - Reproducción - Pausa - Emparejamiento por Bluetooth : - Reproducción de la pista siguiente (pulsar una vez) - Avance rápido de la pista en curso de reproducción (mantener pulsado el botón) : - Escaneado18

: - Pasar a la emisora memorizada anterior : - Pasar a la emisora memorizada siguiente : - Aumentar los graves del altavoz : - Aumentar los agudos del altavoz : - Disminuir los graves del altavoz : - Disminuir los agudos del altavoz : - Subir el volumen del altavoz : - Bajar el volumen del altavoz

3.3.3. Utilización del mando a distancia

Apunte con el mando hacia el sensor de infrarrojos en el panel de mando. Evite cualquier obstáculo entre el mando a distancia y el receptor para controlar el aparato con el mando. 3.4. Pilas

1. Arrastre el compartimiento de las pilas hacia fuera (véase la ilustración).

2. Coloque una pila de 3 V CR2025 (litio) dentro del compartimento respetando la polaridad. Si

la polaridad no coincide, el mando no funcionará. Las pilas y baterías son muy contaminantes. Conviene reciclarlas en un lugar apropiado. Con el n de evitar cualquier peligro, mantenga las pilas alejadas de niños pequeños y mascotas, porque podrían tragarlas.

3. La pila podría explotar o tener una fuga si no se utiliza en buenas condiciones. No intente

recargarla ni desmontarla. No tire las pilas usadas al fuego.

4. Cierre la tapa del compartimento de la pila en el mando.

Observación: Cuando no se utilice el aparato durante un largo período de tiempo, conviene retirar la pila del mando a distancia. para evitar que se dañe el mando o tenga una fuga.19

(Véase la ilustración)

1. Retire el cuerpo del altavoz y su base de la

2. Retire los accesorios (tornillo con arandela

3. Ensamble el cuerpo del altavoz con la base

de manera que encaje en el oricio.

4. Coloque la arandela en el tornillo y

5. Sitúe el altavoz en vertical. El altavoz ya

está listo para usarse.

6. Para que un dispositivo se sostenga

correctamente en la estación de sonido, es posible encajarlo en el soporte extraíble del aparato.

5.1. Función Bluetooth

1. Encienda el aparato y pulse el botón «MODE» para pasar a la función de Bluetooth. En la

pantalla aparecerá «BT »

2. Mantenga pulsado unos 3-5 segundos el botón .

> Debería sonar un pitido doble. > El icono « » debería parpadear El aparato está preparado para emparejarse.

3. Active el Bluetooth en el dispositivo móvil (teléfono o tableta) e inicie la búsqueda de

dispositivos por Bluetooth.

4. Seleccione la estación de sonido denominada «QILIVE HiTower» e introduzca la contraseña

5. Si la conexión se ha establecido correctamente:

> El icono de Bluetooth dejará de parpadear > Debería sonar un pitido doble

6. Si el dispositivo móvil no encuentra el aparato, habrá que reencenderlo y repetir los pasos

anteriores de emparejamiento.

7. La reconexión con el mismo dispositivo será automática cada vez que se active la función

Bluetooth. Si el aparato no consigue volver a conectarse con un dispositivo emparejado anteriormente, repita la búsqueda de dispositivos Bluetooth con el móvil o tableta y siga los pasos descritos para emparejarlos.

8. Si ha desactivado la función de Bluetooth del móvil o la tableta o si se aleja a más de 10 m del

aparato, se perderá la conexión y el aparato entrará en el «modo en espera Bluetooth». 5.2. Entrada auxiliar de 3,5 mm

1. Cable de sonido de 3,5 mm incluido. Conecte un extremo del cable a la entrada auxiliar de Jack

y el otro extremo a un reproductor de MP3 o cualquier otra fuente de sonido.

2. Pulse el botón « » para encender el aparato.

3. Pulse el botón «MODE» del panel de control principal o el botón «AUX» del mando a distancia

para activar la entrada auxiliar de audio.

4. Utilice los botones de control del dispositivo móvil (reproductor de MP3, teléfono o tableta) para

reproducir la música por los altavoces de la estación Qilive.20

5.3. Puerto USB de carga El conector USB destinado a la carga de dispositivos cuenta con una tensión de 5 voltios y una corriente de 1 amperio. Si bien esta tensión es apta para la mayoría de aparatos recargables, compruebe que estas características sean compatibles con el reproductor de MP3, teléfono o tableta. 5.4. Reproducción de MP3 por USB Encienda el aparato y conecte un pincho USB (no incluido) en el puerto USB. Compruebe que el dispositivo de almacenamiento esté correctamente conectado. El aparato comenzará a reproducir automáticamente la música almacenada en el pincho USB. En caso contrario, pulse el botón «MP3» en el mando a distancia. La capacidad máxima del pincho USB deberá ser de 16 GB. 5.5. Reproducción de MP3 desde tarjeta SD Introduzca una tarjeta SC o MMC (no incluidas) en el puerto previsto a tal efecto. Compruebe que la tarjeta esté introducida en el sentido correcto. La capacidad máxima de la tarjeta SD deberá ser de 16 GB. 5.6. Radio FM

5.6.1. Emisión de radio

1. Pulse el botón de encendido para encender el aparato.

2. Compruebe que el cable de antena esté bien extendido. Pulse el botón «MODE» para

seleccionar y activar la radio FM o pulse el botón «FM» en el mando a distancia.

3. Pulse el botón «Avance rápido» o «Retroceso rápido» para seleccionar la emisora de radio que

desee en el modo «manual». Mantenga pulsados estos botones para buscar automáticamente emisoras en el dial (hacia delante o hacia atrás).

5.6.2. Memorización y selección de emisoras de radio FM pregrabadas

1. Siga los pasos anteriores para encender la radio.

2. Pulse el botón «Scan» del mando a distancia para buscar y grabar emisoras de radio en la

memoria (se pueden grabar hasta 20 emisoras).

3. Para pasar de una emisora grabada a otra, pulse CH- o bien CH+.

6.1. Pila - Compruebe que el compartimento de la pila esté bien colocado. - Utilice únicamente el tipo de pilas recomendado. - Compruebe que la pila esté bien colocada. Respete la polaridad indicada en su compartimento. - Guarde las pilas que no utilice en su embalaje y alejadas de objetos metálicos porque podrían crear un cortocircuito. - Retire la pila cuando se descargue. - Retire las pilas de aparatos cuando deje de utilizarlos durante un cierto tiempo.21
