MANUALE UTENTE Q.1047 Qilive

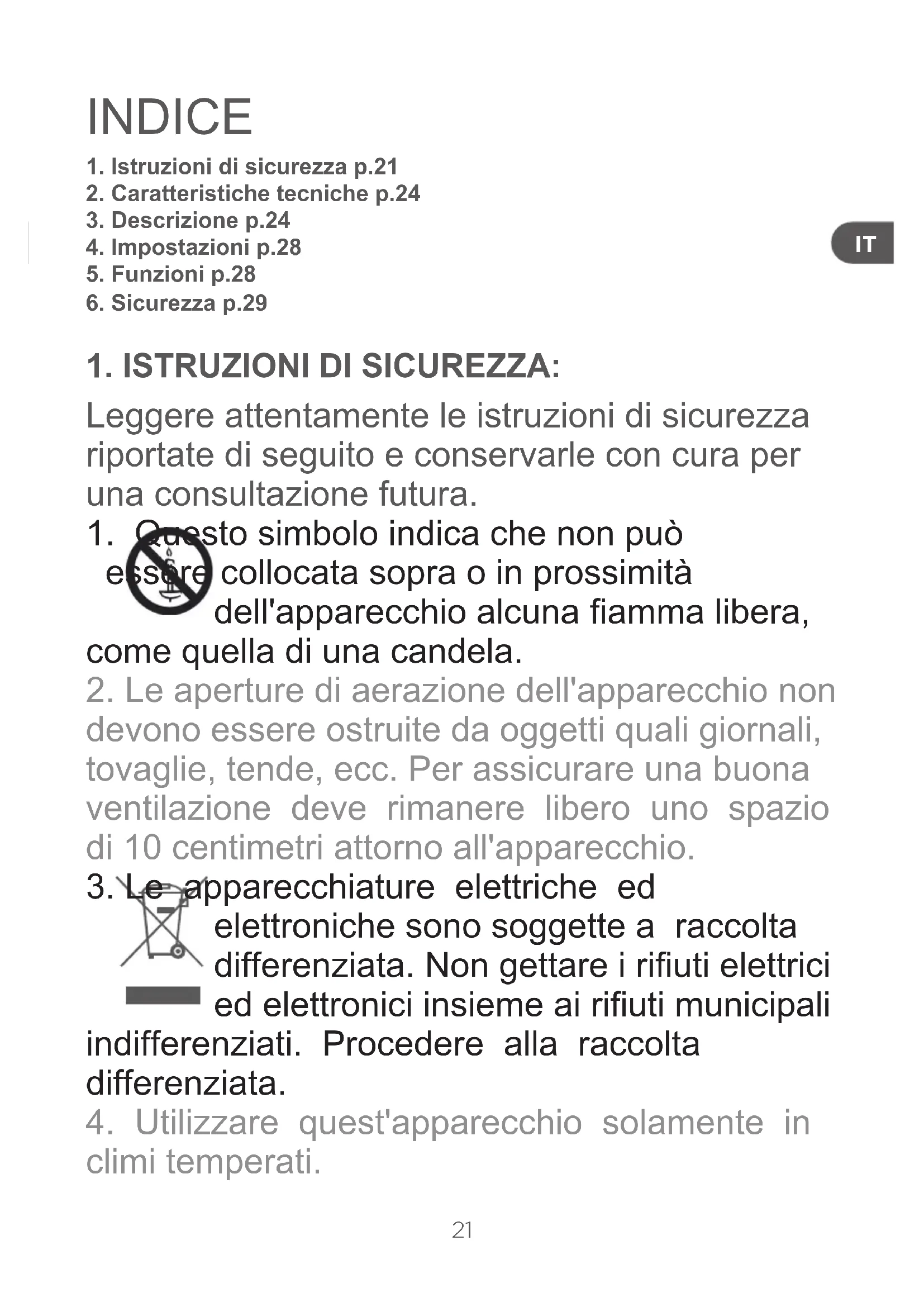

1. Istruzioni di sicurezza p.21

2. Caratteristiche tecniche p.24

4. Impostazioni p.28

Leggere attentamente le istruzioni di sicurezza riportate di seguito e conservarle con cura per una consultazione futura.

1. Questo simbolo indica che non può

essere collocata sopra o in prossimità dell'apparecchio alcuna amma libera, come quella di una candela.

2. Le aperture di aerazione dell'apparecchio non

devono essere ostruite da oggetti quali giornali, tovaglie, tende, ecc. Per assicurare una buona ventilazione deve rimanere libero uno spazio di 10 centimetri attorno all'apparecchio.

3. Le apparecchiature elettriche ed

elettroniche sono soggette a raccolta differenziata. Non gettare i riuti elettrici ed elettronici insieme ai riuti municipali indifferenziati. Procedere alla raccolta differenziata.

4. Utilizzare quest'apparecchio solamente in

5. I bambini di età pari o superiore a 8 anni, le

persone con capacità siche, sensoriali o mentali ridotte o prive di esperienza e conoscenze possono utilizzare questo apparecchio solo se possono avvalersi della supervisione o d'istruzioni preliminari relative all'impiego sicuro dell'apparecchio e se sono consapevoli dei rischi a cui vanno incontro. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione non devono essere eseguite da bambini non sorvegliati.

6. Se il cavo di alimentazione è danneggiato,

deve essere sostituito da un tecnico autorizzato.

7. Questo dispositivo non può essere esposto a

umidità, gocce o spruzzi. Non collocare oggetti contenenti liquidi (come vasi, bicchieri, ecc.) in prossimità.

8. Qualora la presa elettrica serva come

dispositivo di spegnimento, questa deve restare facilmente accessibile.

9. Il simbolo del punto esclamativo

all'interno di un triangolo equilatero sensibilizza l'utilizzatore in merito alla presenza di importanti istruzioni operative e di manutenzione (riparazione e manutenzione) nella documentazione che accompagna l'apparecchio.23

10. Il simbolo del lampo che termina

con una freccia inserito all'interno di un triangolo equilatero sensibilizza l'utilizzatore in merito alla presenza di una "tensione elevata" all'interno dell'unità, sufcientemente potente da poter presentare un rischio di scarica elettrica.

11. Le batterie devono essere smaltite in

modo sicuro. Gettarle negli appositi contenitori (fare riferimento al rivenditore) per proteggere l'ambiente.

12. Questo simbolo signica che il

trasformatore di alimentazione elettrica è costituito da un doppio isolamento elettrico tra la tensione elettrica di alimentazione (pericolosa) e le parti accessibili all'utente.

13. Staccare la spina dell'apparecchio prima

panno morbido e asciutto. Non usare solventi.24

Alimentazione 230 V; 50 Hz ; 70 WUscita audio 2 x 3,5’’ + 1 via 4’’Consumo elettrico Max 70 WVersione Bluetooth V 3.0 + EDRPortata10 m MAXTipo di schermo LEDGamma di frequenza 87.5 - 108.0 MHz Impedenza 4 OhmSensibilità FM 25 dBRisposta in Frequenza Audio 70 Hz - 10 kHzDistorsione armonica totale <12%S/N Ratio = > 40dBFunzioniBluetooth - Aux - RCA Aux - USB/SD per la lettura - Porta USB per la ricarica - FMUscita USB 5v Dimensioni 120x190x1100 mm Peso

3.1 Contenuto della confezione

- Corpo del diffusore- Base del diffusore - Vite con anello di ssaggio (1 pezzo) - Giunto metallico (1 pezzo)- Cavo audio 3,5 mm- Telecomando- Manuale d'uso

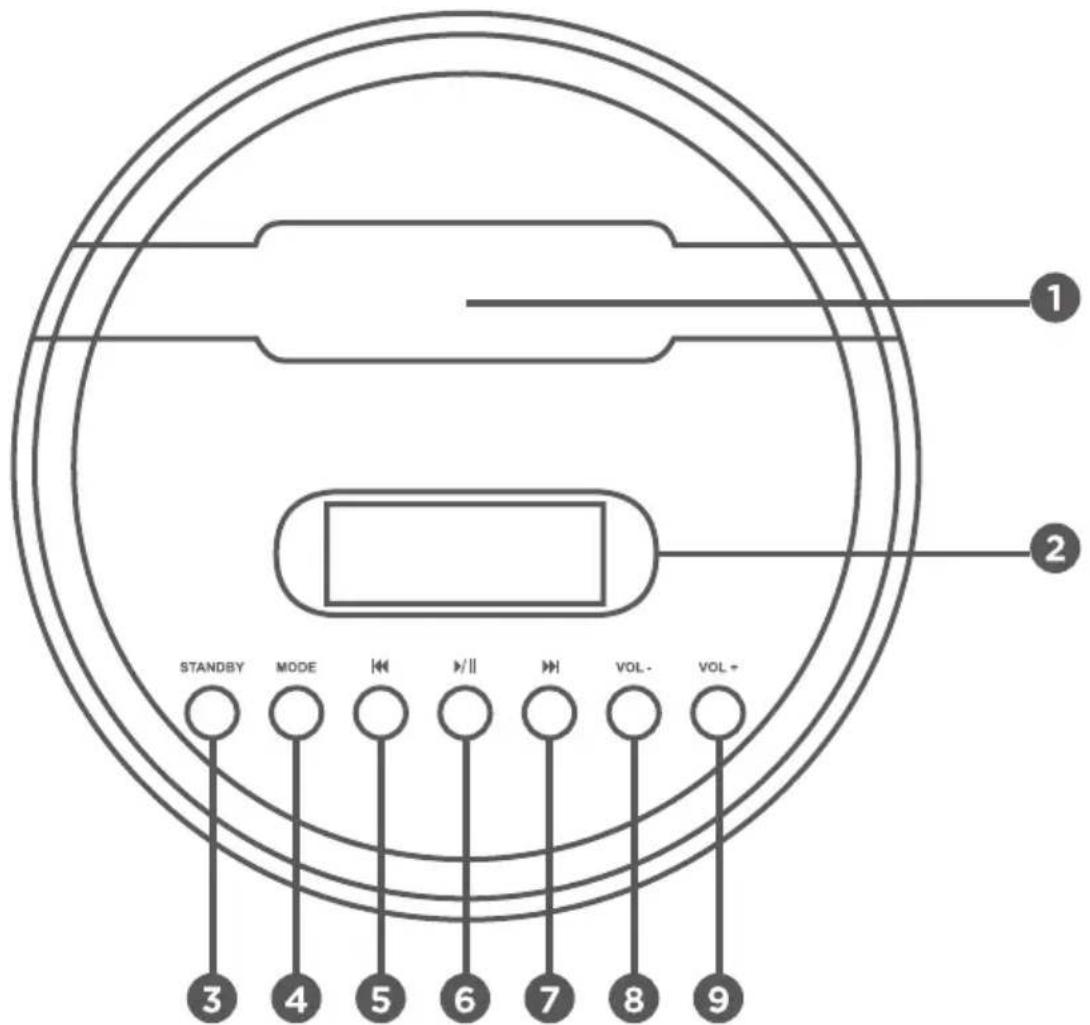

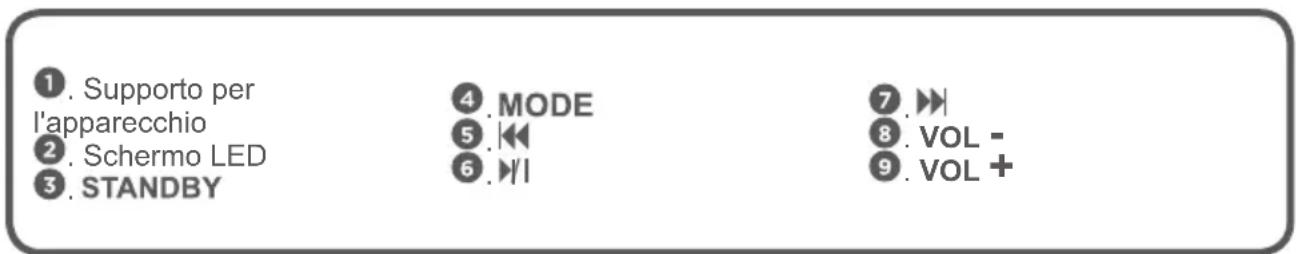

. Supporto per l'apparecchio. Schermo LED

3.2.2 Utilizzo dei pulsanti

: - Accendere l’apparecchio - Passare alla modalità standby : - Premere per cambiare la modalità ( Bluetooth > AUX > ... ) : - Tornare al brano precedente (premere 1 volta) - Tornare indietro rapidamente nella riproduzione del brano in corso (premere e tenere premuto) : - Avviare la riproduzione - Mettere la riproduzione in pausa - Avviare l'accoppiamento Bluetooth : - Passare al brano seguente (premere 1 volta) - Andare avanti rapidamente nella riproduzione del brano in corso (premere e tenere premuto) : - Diminuire il volume : - Aumentare il volume

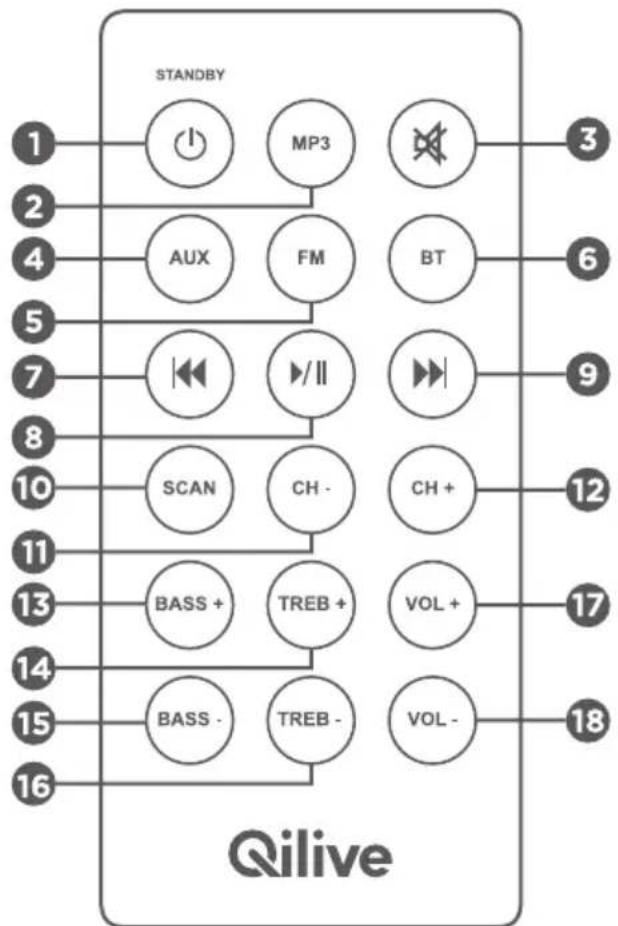

3.3.2 Utilizzo dei pulsanti

: - Accensione - Stand by : - Passare alla modalità MP3 : - Passare alla modalità silenziosa : - Ascoltare il segnale acustico emesso dal dispositivo collegato all'ingresso ausiliario : - Attivare la modalità Bluetooth : - Tornare al brano precedente (premere 1 volta) - Tornare indietro rapidamente nella riproduzione del brano in corso (premere e tenere premuto) : - Avviare la riproduzione - Mettere la riproduzione in pausa - Avviare l'accoppiamento Bluetooth : - Passare al brano seguente (premere 1 volta) - Andare avanti rapidamente nella riproduzione del brano in corso (premere e tenere premuto) : - Pulsante Scan27

: - Tornare alla stazione memorizzata precedente : - Passare alla stazione memorizzata seguente : - Aumentare il livello dei bassi dei diffusori : - Aumentare il livello degli alti dei diffusori : - Diminuire il livello dei bassi dei diffusori : - Diminuire il livello degli alti dei diffusori : - Aumentare il volume dei diffusori : - Diminuire il volume dei diffusori

3.3.3 Utilizzo del telecomando

Puntare il telecomando direttamente verso il ricevitore a infrarossi (IR) sul pannello di controllo. Non posizionare ostacoli tra il telecomando e il ricevitore quando si cerca di comandare l'apparecchio.

1. Far scorrere il vano della batteria verso l'esterno (vedere schemi qui sotto)

2. Collocare una batteria 3V CR2025 (litio) al suo interno rispettando le polarità. Se le polarità non

vengono rispettate, il telecomando non funzionerà. Le batterie sono altamente inquinanti. Riciclare in luoghi appropriati. Per evitare pericoli, non lasciare le batterie alla portata di bambini o animali domestici. Potrebbero inghiottirle.

3. La batteria potrebbe esplodere o perdere liquido se non viene utilizzata nelle giuste condizioni.

Non tentare di ricaricarla o smontarla. Non gettare le batterie usate nel fuoco.

4. Inserire il vano delle batterie nel telecomando.

Nota: Quando non si utilizza il dispositivo per un lungo periodo, rimuovere la batteria dal telecomando. Si eviterà così che essa danneggi il telecomando o perda liquido.28

(Vedere lo schema qui sotto) 1 . Estrarre il corpo del diffusore e la sua base della scatola 2 . Estrarre gli accessori (1 vite con una rondella metallica) 3 . Montare il corpo del diffusore e la sua base in modo da far corrispondere il piccolo foro 4 . Posizionare la rondella nella vite e avvitarla a mano 5 . Posizionare il diffusore in verticale. Il diffusore è pronto per l'uso. 6 . Per mantenere correttamente un dispositivo nella docking station, è possibile inserirlo nel supporto rimovibile dell'apparecchio.

5.1 Funzione Bluetooth

1 . Accendere l'apparecchio e premere il pulsante "MODE" per passare alla funzione bluetooth. Sulloschermo viene visualizzato "BT " 2 . Premere e tenere premuto per 3/5 secondi il pulsante . > Verrà emesso un doppio "bip". > L'icona " " lampeggerà L'apparecchio è pronto per essere accoppiato. 3 . Attivare la funzione Bluetooth sul proprio dispositivo mobile (telefono/tablet) e avviare la ricerca dei dispositivi bluetooth.

4. Selezionare la docking station chiamata «QILIVE HiTower» e digitare la password «0000».

5 . Se la connessione è stata eseguita correttamente: > L'icona Bluetooth smette di lampeggiare > Viene emesso un doppio bip 6 . Se il dispositivo mobile non trova il diffusore, riavviare e riprovare come descritto sopra. 7 . La riconnessione allo stesso dispositivo sarà automatica ogni volta che si entra nella modalità Bluetooth. Se il diffusore non riesce a riconnettersi al dispositivo accoppiato in precedenza, riavviare la ricerca dei dispositivi bluetooth sullo smartphone/tablet e seguire le istruzioni di cui sopra per completare l'accoppiamento.

8. Se si disattiva la funzione bluetooth dello smartphone o se si è ad una distanza di oltre 10 m, la

connessione viene persa e l'unità ritorna alla posizione "Standby Bluetooth"

5.2 Entrata audio ausiliaria 3.5mm

1. Il cavo audio 3.5mm è in dotazione. Collegare la prima estremità del cavo audio al jack Aux e

l'altra estremità al lettore MP3 o altre sorgenti audio.

2. Premere il pulsante " " per accendere l'unità

3. Premere il pulsante "MODE" sul pannello di controllo principale o il pulsante "AUX" sul

telecomando per attivare l'entrata audio ausiliaria

4. Utilizzare i pulsanti di controllo sul dispositivo mobile (lettore mp3/telefono/tablet) per produrre

la musica riprodotta attraverso i diffusori del dispositivo Qilive.29

5.3 Porta USB per la ricarica

Il connettore USB per la ricarica dei dispositivi fornisce una tensione di 5 volt e una corrente di 1 ampere. Questo è adatto per la maggior parte dei dispositivi ricaricabili. Tuttavia, è opportuno assicurarsi che queste caratteristiche siano compatibili con il proprio lettore MP3/telefono cellulare/tablet.

5.4 Porta USB per la riproduzione di MP3

Accendere l'apparecchio e inserire una chiavetta USB (non in dotazione) nella porta USB. Assicurarsi che il dispositivo di archiviazione sia inserito correttamente. L'apparecchio riprodurrà automaticamente la musica contenuta nella chiavetta USB. In caso contrario, premere il pulsante "MP3" sul telecomando. La dimensione massima della chiavetta USB è 16GB.

5.5 Lettore di scheda SD per la riproduzione di MP3

Inserire una scheda SC o MMC (non inclusa) nel lettore previsto per questo scopo. Accertarsi di aver inserito la scheda nella direzione corretta. La dimensione massima della scheda SD è 16GB.

5.6.1 Lettura della radio

1. Premere il pulsante "Avvio/stop" per accendere l'apparecchio.

2. Assicurarsi che l'antenna a lo sia stata estesa correttamente. Premere il pulsante "Mode" per

selezionare e attivare la modalità radio FM o premere il pulsante "FM" sul telecomando.

3. Premere il pulsante "Avanti veloce" e "Indietro veloce" per selezionare la stazione radio

desiderata in modalità "manuale". Premere a lungo questi tasti per cercare automaticamente la stazione successiva o precedente.

5.6.2 Programmare e selezionare radio FM preregistrate

1. Seguire i passaggi precedenti per accendere la radio.

2. Premere il pulsante "Scan" sul telecomando per cercare e memorizzare le stazioni radio nella

memoria (Nota: è possibile memorizzare 20 stazioni radio FM).

3. Per passare da una stazione memorizzata all'altra, premere CH+ o CH-

- Assicurarsi che il vano della batteria sia inserito correttamente. - Utilizzare solo batterie del tipo consigliato - Vericare il corretto montaggio della batteria. Rispettare le polarità indicate sul vano della batteria - Conservare le batterie non utilizzate nella confezione e tenerle lontano da oggetti metallici che potrebbero creare un cortocircuito - Rimuovere la batteria esaurita dall'apparecchio - Rimuovere la batteria da qualsiasi apparecchio che non verrà utilizzato per un po'30
