INSTRUKCJA OBSŁUGI Q.1047 Qilive

1. Wskazówki bezpieczeństwa s.39

2. Charakterystyka techniczna s.42

6. Bezpieczeństwo s.47

1. WSKAZÓWKI BEZPIECZEŃSTWA:

Należy dokładnie przeczytać zamieszczone poniżej wskazówki bezpieczeństwa i zachować je do wykorzystania w przyszłości.

1. Logo oznacza, że na urządzeniu lub

w jego pobliżu nie należy ustawiać żadnych przedmiotów z otwartym płomieniem, na przykład świec.

2. Otwory wentylacyjne urządzenia nie mogą

być zasłaniane przez jakiekolwiek przedmioty, takie jak gazety, obrus, zasłony itp. Aby zapewnić prawidłową wentylację, dookoła urządzenia należy pozostawić 10 centymetrów wolnego miejsca.

3. Urządzenia elektryczne i elektroniczne

są objęte systemem selektywnej zbiórki odpadów. Nie należy wyrzucać zużytych urządzeń elektrycznych i elektronicznych razem ze zwykłymi śmieciami domowymi, ale odnieść je do punktów selektywnej zbiórki odpadów.

4. Urządzenie jest przeznaczone do użycia40

wyłącznie w umiarkowanych warunkach klimatycznych.

5. Urządzenie nie jest przeznaczone do użycia

przez dzieci w wieku poniżej 8 lat oraz osoby nieposiadające odpowiednich doświadczeń lub wiedzy oraz których zdolności zyczne, sensoryczne lub umysłowe są ograniczone, chyba że zostały one odpowiednio poinformowane i przeszkolone pod kątem korzystania z urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo oraz zdają sobie sprawę z istniejących zagrożeń. Należy uważać, aby dzieci nie bawiły się urządzeniem. Prace dotyczące czyszczenia i konserwacji urządzenia nie mogą być wykonywane przez dzieci bez nadzoru.

6. W przypadku uszkodzenia przewodu

zasilającego, musi on zostać wymieniony na nowy przez wykwalikowanego technika serwisowego.

7. Nie należy narażać urządzenia na działanie

wilgoci, ochlapanie lub ściekanie jakiejkolwiek cieczy. Nie kłaść przedmiotów zawierających ciecze (takich, jak wazony, szklanki itp.) w pobliżu urządzenia.

8. Jeżeli do wyłączania urządzenia służy wtyczka

elektryczna, musi ona być zawsze łatwo dostępna.

9. Symbol wykrzyknika umieszczonego

wewnątrz trójkąta równobocznego informuje użytkownika o ważnych41

zaleceniach dotyczących obsługi i konserwacji (utrzymania oraz napraw) urządzenia w tekście instrukcji obsługi.

10. Symbol umieszczonego wewnątrz

trójkąta równobocznego pioruna zakończonego strzałką informuje użytkownika o obecności w urządzeniu wysokiego napięcia, które może stanowić zagrożenie porażeniem prądem elektrycznym.

11. Baterie powinny zostać przeznaczone do

utylizacji w sposób bezpieczny. Aby zapewnić ochronę środowiska, należy zawsze odnosić je do specjalnych punktów zbiórki (odpowiednie informacje są dostępne u sprzedawcy).

12. Logo oznacza, że transformator

zasilania elektrycznego jest wyposażony w podwójną izolację elektryczną pomiędzy napięciem zasilania elektrycznego (stanowiącym niebezpieczeństwo), a częściami dostępnymi dla użytkownika.

13. Przed przystąpieniem do czyszczenia należy

wyłączyć urządzenie z prądu.

14. Urządzenie powinno być czyszczone

wyłącznie suchą, miękką szmatką. Nie wolno używać rozpuszczalników.42

3.1 Zawartość opakowania

- Korpus głośnika- Podstawa głośnika- Śruba z pierścieniem mocującym (1 szt.)- Uszczelka metalowa (1 szt.)- Kabel audio 3,5 mm- Pilot- Instrukcja obsługi

. Wspornik urządzenia. Ekran LED

Zasilanie 230 V; 50 Hz ; 70 WWyjście audio 2 x 3,5’’ + 1 ścieżka 4’’Pobór mocy Maks. 70 WWersja Bluetooth V 3.0 + EDRZasięgMAKS. 10 mTyp ekranu LEDZakres częstotliwości 87,5 - 108,0 MHz Impedancja 4 omyCzułość FM 25 dBReakcja na częstotliwość audio 70 Hz - 10 kHzCałkowite zniekształcenie harmoniczne <12%Współczynnik S/N = > 40dBFunkcjeBluetooth - Aux - RCA Aux - USB/SD do odtwarzania - Port USB do ładowania - FMWyjście USB 5 V 1 A Wymiary 120x190x1100 mm Waga 5,0 kg43

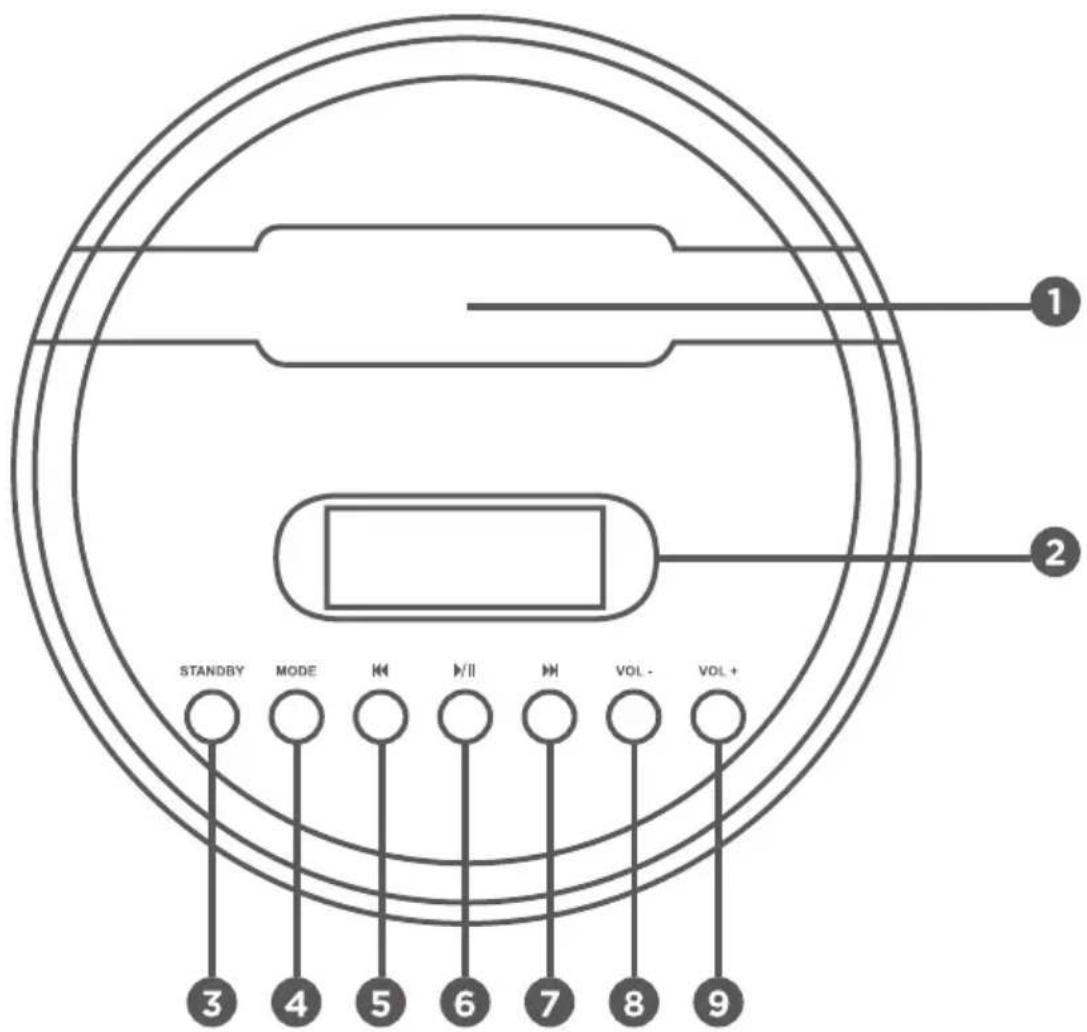

3.2.2 Obsługa przycisków

: - Włączanie urządzenia - Przełączanie do stanu oczekiwania : - Wcisnąć przycisk, aby zmienić tryb roboczy (Bluetooth > AUX > ... ) : - Powrót do poprzedniego utworu (wcisnąć 1x) - Szybkie przewijanie do tyłu podczas odtwarzania bieżącego utworu (wcisnąć i przytrzymać) : - Rozpoczęcie odtwarzania - Wstrzymanie odtwarzania - Uruchomienie parowania funkcji bluetooth : - Przejście do następnego utworu (wcisnąć 1x) - Szybkie przewijanie do przodu podczas odtwarzania bieżącego utworu (wcisnąć i przytrzymać) : - Zmniejszanie głośności : - Zwiększanie głośności

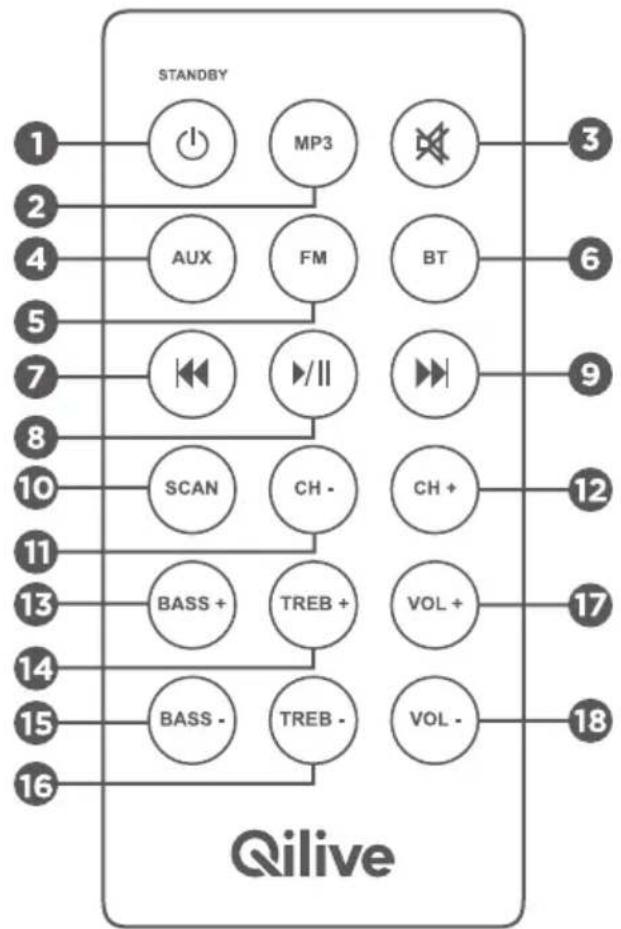

3.3.2 Obsługa przycisków

: - Włączanie - Przełączanie do stanu oczekiwania : - Przełączanie do trybu MP3 : - Wyłączenie głosu : - Odbiór sygnału dźwiękowego pochodzącego z urządzenia peryferyjnego podłączonego do wejścia "aux" : - Włączanie trybu Bluetooth : - Powrót do poprzedniego utworu (wcisnąć 1x) - Szybkie przewijanie do tyłu podczas odtwarzania bieżącego utworu (wcisnąć i przytrzymać) : - Rozpoczęcie odtwarzania - Wstrzymanie odtwarzania - Uruchomienie parowania funkcji bluetooth : - Przejście do następnego utworu (wcisnąć 1x) - Szybkie przewijanie do przodu podczas odtwarzania bieżącego utworu (wcisnąć i przytrzymać) : - Przycisk Wyszukiwanie45

: - Powrót do poprzedniej zapamiętanej stacji : - Przejście do następnej zapamiętanej stacji : - Zwiększenie poziomu dźwięków niskich w głośnikach : - Zwiększenie poziomu dźwięków wysokich w głośnikach : - Zmniejszenie poziomu dźwięków niskich w głośnikach : - Zmniejszenie poziomu dźwięków wysokich w głośnikach : - Zwiększenie głośności : - Zmniejszenie głośności

3.3.3 Obsługa pilota

Należy skierować pilota w stronę odbiornika podczerwonego (IR) na przedniej ściance urządzenia. Podczas obsługi urządzenia, żadne przeszkody nie mogą znajdować się pomiędzy pilotem a odbiornikiem.

1. Wysunąć kieszeń na baterie na zewnątrz urządzenia (patrz na poniższych schematach)

2. Włożyć baterię 3V CR2025 (litową) do kieszeni na baterie, pamiętając o zachowaniu właściwej

biegunowości. W przypadku odwrócenia biegunowości baterii, pilot nie będzie działać. Baterie i akumulatorki powodują zanieczyszczenie środowiska. Należy przeznaczyć je do recyklingu, odnosząc do specjalnych punktów zbiórki. Aby uniknąć jakiegokolwiek zagrożenia, nie należy pozostawiać baterii w miejscach dostępnych dla dzieci lub zwierząt domowych. Mogłyby one połknąć baterie.

3. Brak przestrzegania zaleceń dotyczących użytkowania baterii grozi ich wybuchem lub

wyciekiem. Nie należy usiłować doładowywać baterii lub otwierać jej. Nie wrzucać zużytych baterii do ognia.

4. Wsunąć kieszeń na baterie do pilota.

Uwaga: Jeżeli urządzenie nie będzie używane przez dłuższy czas, należy wyjąć baterię z pilota. Umożliwi to zapobieżenie uszkodzeniu pilota lub możliwości wycieku płynu z baterii.46

(Patrz na poniższym schemacie) 1 . Wyjąć korpus głośnika i podstawę z opakowania 2 . Wyjąć akcesoria (1 śruba z jedną okrągłą podkładką metalową) 3 . Zmontować korpus głośnika z podstawą w taki sposób, aby niewielkie otwory znajdowały się naprzeciwko siebie 4 . Założyć okrągłą podkładkę śruby i dokręcić ręcznie 5 . Ustawić głośnik w pozycji pionowej. Głośnik jest gotowy do użycia. 6 . Aby dodatkowo zamocować urządzenie w stacji bazowej, można dodatkowo użyć wyjmowanego wspornika urządzenia.

5.1 Funkcja Bluetooth

1 . Włączyć urządzenie i wcisnąć przycisk „TRYB”, aby uruchomić funkcję bluetooth. Na ekranie wyświetlony zostanie symbol „BT ” 2 . Wcisnąć i przytrzymać przez 3-5 sekund przycisk . > Użytkownik powinien usłyszeć podwójny sygnał dźwiękowy. > Ikona „ ” powinna migać Urządzenie jest gotowe do sparowania. 3 . Włączyć funkcję Bluetooth w swoim urządzeniu mobilnym (telefon/tablet) i rozpocząć wyszukiwanie urządzeń bluetooth.

4. Wybrać stację bazową o nazwie «QILIVE HiTower» i wpisać hasło „0000”.

5 . Jeżeli połączenie zostanie nawiązane prawidłowo: > Ikona Bluetooth przestanie migać > Użytkownik powinien usłyszeć podwójny sygnał dźwiękowy 6 . Jeżeli urządzenie mobilne nie znajdzie głośnika, należy uruchomić głośnik ponownie i spróbować raz jeszcze nawiązać połączenie w opisany powyżej sposób. 7 . Połączenie z tym samym urządzeniem będzie nawiązywane automatycznie po każdym kolejnym uruchomieniu funkcji Bluetooth. Jeżeli nawiązanie ponownego połączenia z wykorzystywanym wcześniej urządzeniem nie jest możliwe, należy ponownie uruchomić wyszukiwanie urządzeń bluetooth w telefonie/tablecie, a następnie postępować zgodnie z zaleceniami zamieszczonymi powyżej.

8. W przypadku wyłączenia funkcji bluetooth w smartfonie lub jeżeli odległość pomiędzy

urządzeniami przekracza 10 m, połączenie zostanie utracone, a urządzenie automatycznie przełączy się do stanu „Oczekiwanie Bluetooth”.

5.2 Wejście audio Aux 3,5mm

1. W zestawie z urządzeniem dostarczany jest kabel audio 3,5 mm. Należy podłączyć jedną

końcówkę kabla audio do gniazda Aux, natomiast drugą do odtwarzacza MP3 lub innego źródła sygnału audio.

2. Wcisnąć przycisk „ ”, aby włączyć urządzenie.

3. Wcisnąć przycisk „TRYB” na głównym pulpicie sterowania lub przycisk „AUX” na pilocie, aby

włączyć wejście audio aux.

4. Używając przycisków obsługi urządzenia mobilnego (odtwarzacz mp3/telefon/tablet) można

teraz sterować odtwarzaniem muzyki w głośnikach Qilive.47

5.3 Port USB do ładowania urządzenia

Złącze USB przeznaczone do ładowania urządzeń peryferyjnych dostarcza napięcie 5 V i natężenie 1 A. Parametry te są odpowiednie dla większości urządzeń przeznaczonych do wielokrotnego ładowania. Niemniej jednak należy upewnić się, że parametry te są właściwe dla odtwarzacza MP3/telefonu komórkowego/tabletu używanego przez użytkownika.

5.4 Port USB do odczytu plików MP3

Włączyć urządzenie i włożyć klucz USB (niedostarczany w zestawie) do portu USB. Sprawdzić, czy urządzenie pamięci masowej zostało włożone prawidłowo. Urządzenie automatycznie rozpocznie odtwarzanie plików muzycznych zapisanych w pamięci klucza USB. Jeżeli tak nie jest, należy wcisnąć przycisk „MP3” na pilocie. Maksymalny obsługiwany rozmiar pamięci USB wynosi 16GB.

5.5 Czytnik kart SD do odczytu plików MP3

Włożyć kartę SC lub MMC (niedostarczaną w zestawie) do odtwarzacza przeznaczonego do tego celu. Sprawdzić, czy karta została włożona w prawidłowym kierunku. Maksymalny obsługiwany rozmiar kart SD wynosi 16GB.

5.6.1 Słuchanie stacji radiowych

1. Wcisnąć przycisk „Włączanie/wyłączanie”, aby uruchomić urządzenie.

2. Upewnić się, że przewód antenowy został rozłożony prawidłowo. Wcisnąć przycisk „Tryb”, aby

wybrać i włączyć tryb obsługi radia FM lub wcisnąć przycisk „FM” na pilocie.

3. Za pomocą przycisków „Szybkie przewijanie do przodu” i „Szybkie przewijanie do tyłu” wybrać

stację radiową w trybie „ręcznym”. Przytrzymać wciśnięty jeden z przycisków, aby przeprowadzić automatyczne wyszukiwanie następnej lub poprzedniej stacji.

5.6.2 Programowanie i wybieranie stacji radiowych FM zapisanych

wcześniej w pamięci urządzenia

1. Wykonać opisane powyżej czynności, aby włączyć radio.

2. Wcisnąć przycisk „Wyszukiwanie” na pilocie, aby rozpocząć wyszukiwanie stacji radiowych

i zapisywanie ich w pamięci urządzenia (Uwaga: można zapamiętać maksymalnie 20 stacji radiowych FM).

3. Do przechodzenia pomiędzy zapamiętanymi stacjami można używać przycisków CH- lub CH+.

- Upewnić się, że kieszeń na baterie jest prawidłowo włożona do urządzenia. - Należy używać wyłącznie baterii zalecanego typu. - Prawidłowo założyć baterię. Pamiętać o zachowaniu biegunowości oznaczonej na kieszeni na baterie. - Nieużywane baterie powinny być przechowywane w oryginalnych opakowaniach, w dużej odległości od przedmiotów metalowych, które mogłyby spowodować zwarcie. - Zużyte baterie powinny być wyjmowane z urządzenia. - Jeżeli urządzenie nie będzie używane przez dłuższy czas, należy wyjąć z niego baterię.48
