MODE D'EMPLOI Q.1047 Qilive

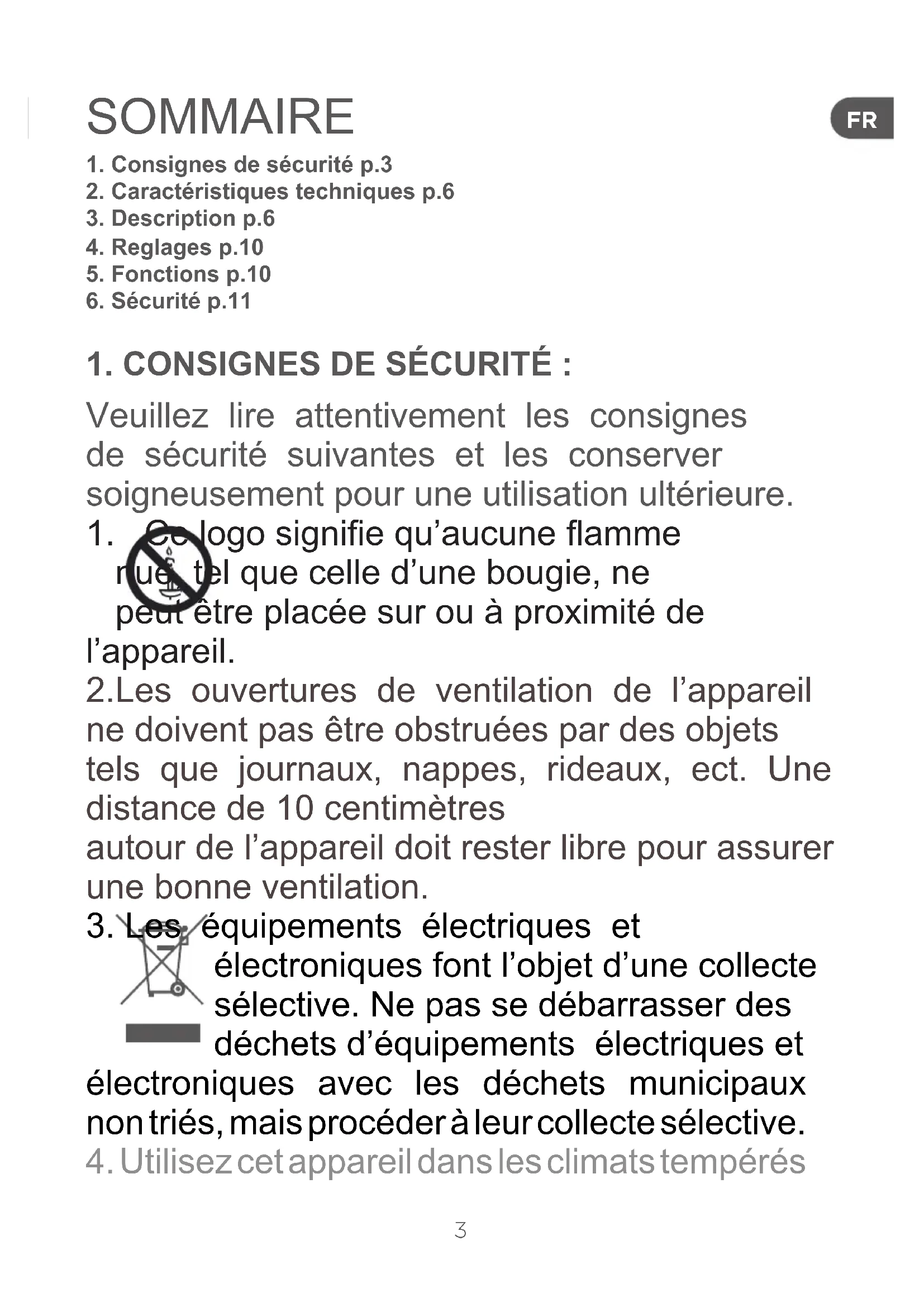

1. Consignes de sécurité p.3

2. Caractéristiques techniques p.6

Veuillez lire attentivement les consignes de sécurité suivantes et les conserver soigneusement pour une utilisation ultérieure.

1. Ce logo signie qu’aucune amme

nue, tel que celle d’une bougie, ne peut être placée sur ou à proximité de l’appareil. 2.Les ouvertures de ventilation de l’appareil ne doivent pas être obstruées par des objets tels que journaux, nappes, rideaux, ect. Une distance de 10 centimètres autour de l’appareil doit rester libre pour assurer une bonne ventilation.

3. Les équipements électriques et

électroniques font l’objet d’une collecte sélective. Ne pas se débarrasser des déchets d’équipements électriques et électroniques avec les déchets municipaux non triés, mais procéder à leur collecte sélective.

4. Utilisez cet appareil dans les climats tempérés4

5. Cet appareil peut être utilisé par des enfants

âgés de 8 ans et plus, par des personnes dont les capacités physiques, sensorielles ou mentales sont réduites ou des personnes dénuées d’expérience ou de connaissance, si elles ont pu bénécier d’une surveillance ou d’instructions préalables concernant l’utilisation de l’appareil en toute sécurité et avoir compris les dangers impliqués. Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et la maintenance ne doivent pas être réalisés par les enfants sans surveillance.

6. Si le cordon d’alimentation est endommagé,

il doit être remplacé par un technicien agréé.

7. Cet appareil ne peut pas être exposé

à l’humidité, aux éclaboussures ou au ruissellement. Ne placez pas d’objets contenant un liquide (tels que vases, verre etc.) à proximité.

8. Lorsque la prise électrique sert de dispositif

de déconnection, celle-ci doit rester facilement accessible.

9. Le symbole du point d’exclamation

inscrit dans un triangle équilatéral sensibilise l’utilisateur à la présence d’importantes instructions de fonctionnement et de maintenance (entretien et réparation) dans5

10. Le symbole de l’éclair se terminant

par une èche inscrit dans un triangle équilatéral sensibilise l’utilisateur à la présence d’une « tension élevée » au sein de l’unité, susceptible d’être sufsamment puissante pour présenter un risque de décharge électrique.

11. Les piles doivent être mises au rebus de

façon sûre. Les déposer dans des bacs de collecte prévus (renseignez vous auprès de votre revendeur) an de protéger l’environnement.

12. Ce logo signie que le transformateur

d’alimentation électrique est constitué d’une double isolation électrique entre la tension électrique d’alimentation(dangereuse) et les parties accessibles de l’utilisateur.

13. Débranchez toujours l’appareil avant de le

14. Nettoyez l’appareil exclusivement avec

un chiffon sec et doux. N’utilisez jamais de solvants.6

Alimentation 230 V ; 50 Hz ; 70 WSortie Audio 2 x 3,5’’ + 1 voie 4’’Consommation Electrique Max 70WVersion du Bluetooth V 3.0 + EDRPortée10 m MAXType d’écran LEDPlage de Fréquence 87.5 - 108.0 MHz Impédance 4 OhmSensibilité FM 25 dBRéponse en Fréquence Audio 70 Hz - 10 kHzDistorsion Harmonique totale <12%S/N Ratio = > 40dBFonctionsBluetooth - Aux - RCA Aux - USB/SD pour lecture - Port USB pour chargement - FMSortie USB 5 V Dimensions 120x190x1100 mmPoids 5.0 kg

3.1 Contenu de la boîte

- Corps de l’enceinte- Base de l’enceinte- Vis avec anneau de maintient (1 pièce)- Joint métallique (1 pièce)- Câble audio 3,5 mm- Télécommande- Manuel d’utilisation

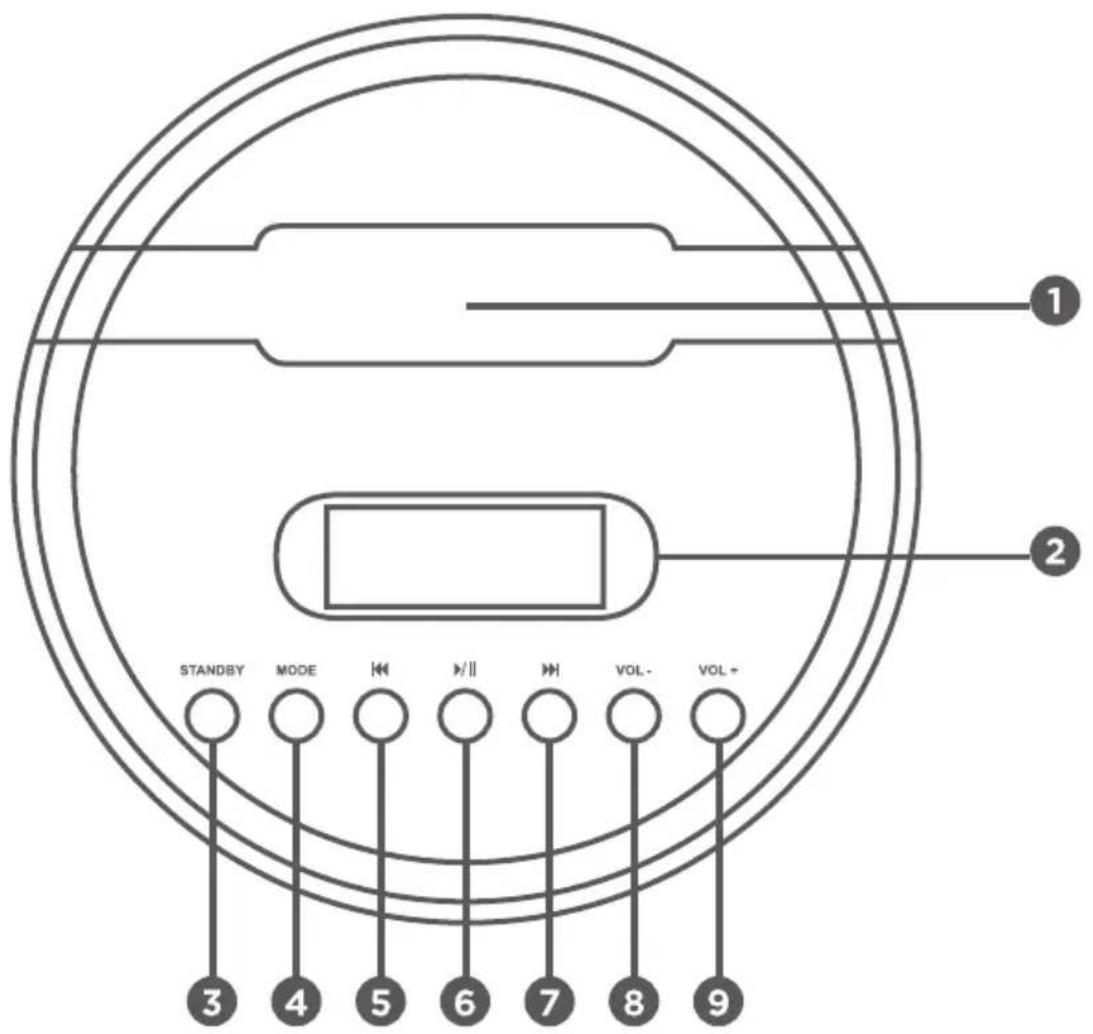

3.2 Station d’Accueil

. Support pour l’appareil. Ecran LED

3.2.2 Utilisation des boutons

: - Mettre en marche l’appareil - Le passer en mode veille : - Appuyer pour changer de mode ( Bluetooth > AUX > ... ) : - Revenir au morceau précédent ( Appuyez 1x ) - Effectuer un retour rapide dans la lecture du morceau en cours ( Appuyez et maintenez ) : - Démarrer la lecture - Mettre la lecture en pause - Démarrer l’apairage bluetooth : - Passer au morceau suivant ( Appuyez 1x ) - Effectuer une avance rapide dans la lecture du morceau en cours ( Appuyez et maintenez ) : - Diminuer le volume : - Augmenter le volume8

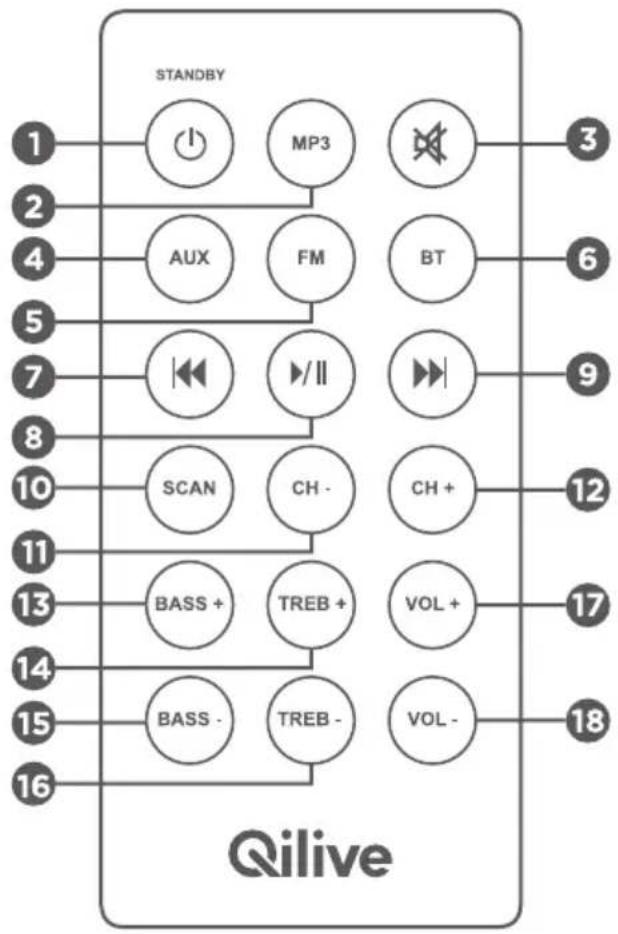

3.3.2 Utilisation des boutons

: - Mise en marche - Mise en veille : - Passer en mode MP3 : - Passer en mode silencieux : - Entendre le signal sonore émis pas le périphérique branché sur l’entrée auxiliaire : - Activer le mode Bluetooth : - Revenir au morceau précédent ( Appuyez 1x ) - Effecter un retour rapide dans la lecture du morceau en cours ( Appuyez et maintenez ) : - Démarrer la lecture - Mettre la lecture en pause - Démarrer l’apairage bluetooth : - Passer au morceau suivant ( Appuyez 1x ) - Effecter une avance rapide dans la lecture du morceau en cours ( Appuyez et maintenez )9

: - Bouton Scan : - Revenir à la station mémorisée précédente : - Passer à la station mémorisée suivante : - Augmenter le niveau de basses de vos enceintes : - Augmenter le niveau des aigus de vos enceintes : - Diminuer le niveau de basses de vos enceintes : - Diminuer le niveau des aigus de vos enceintes : - Augmenter le volume de vos enceintes : - Diminuer le volume de vos enceintes

3.3.3 Utilisation de la télécommande

Pointez la télécommande directement sur le récepteur infra rouge (IR) sur le panneau de commande. Ne placez aucun obstacle entre la télécommande et le récepteur lorsque vous tentez de commandez l’appareil.

1. Faites glisser le compartiment de la pile vers l’extérieur (voir schémas ci-dessous)

2. Placez une pile 3V CR2025 (lithium) dans celui-ci en respectant les polarités. Si les polarités

ne sont pas respectées, la télécommande ne fonctionnera pas. Les piles et batteries sont très polluantes. Recyclez les dans les endroits appropriés. An d’éviter tout danger, ne laissez pas les piles à portées des enfants ou des animaux de companie. Ils pourraient l’avaler.

3. La batterie pourrait exploser ou couler si elle n’est pas utilisée dans de bonnes conditions. Ne

tentez pas de la recharger ni de la démonter. Ne jetez pas les piles usagées dans le feu.

4. Insérez le compartiment des piles dans la télécommande.

Note : Lorsque vous n’utilisez pas votre appareil pendant une longue période, retirez la pile de la télécommande. Vous éviterez ainsi qu’elle n’endommage la télécommande ou qu’elle ne coule.10

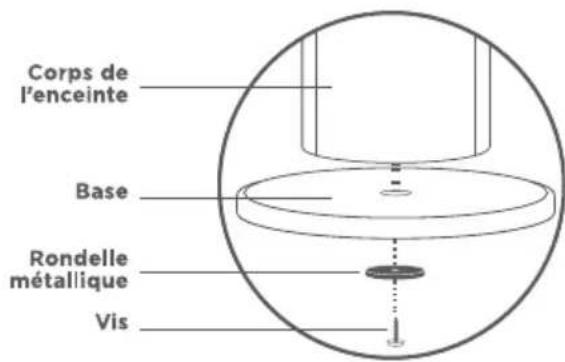

4.REGLAGES (Voir schéma ci-dessous) 1 . Retirer le corps de l’enceinte et sa base de votre boite 2 . Retirer les accessoires (1 vis avec une rondelle métallique) 3 . Assembler le corps de l’enceinte et sa base de manière à faire correspondre le petit trou 4 . Placer la rondelle dans la vis et la visser à la main 5 . Placer l’enceinte à la verticale. L’enceinte est prête à l’emploi. 6 . Pour maintenir correctement un appareil dans la station d’accueil, il est possible d’insérer celui-ci dans le support amovible de l’appareil. 5.FONCTIONS

5.1 Fonction Bluetooth

1 . Mettez l’appareil en marche et appuyez sur le bouton «MODE», an de passer à la fonction bluetooth. L’écran afche «BT » 2 . Appuyez et maintenez la pression entre 3/5 secondes sur le bouton . > Un double «bip» doit retentir. > L’icône « » doit clignoter L’appareil est prêt pour être apairé. 3 . Activez la fonction Bluetooth sur votre appareil mobile (téléphone/tablette), et engagez la recherche des appareils bluetooth. 4 . Sélectionnez la station d’accueil nomée «QILIVE HiTower» et composez le mot de passe «0000». 5 . Si la connection s’est correctement effectuée: > L’icône Bluetooth cesse de clignoter > Un double bip doit retentir 6 . Si votre appareil mobile ne trouve pas l’enceinte, il faut redémarrer celui-ci et reéssayer comme décrit ci-dessus. 7 . La reconnexion au même appareil sera automatique à chaque fois que vous entrerez dans le mode Bluetooth. Si votre enceinte n’arrive pas à se reconnecter à l’appareil préalablement apairé, redémarrez la recherche des périphériques bluetooth avec votre mobile/tablette puis suivez les instructions ci-dessus pour terminer l’apairage.

8. Si vous désactivez la fonction bluetooth de votre smartphone ou si vous vous trouvez à une

distance de plus de 10m, la connection sera perdue et l’appareil se remet en position «Veille Bluetooth»

5.2 Entrée audio auxilière 3.5mm

1. Le cable audio 3.5mm est fourni. Raccordez la première extrémité du câble audio au jack AUX

et l’autre extrémité à votre lecteur MP3 ou à toute autre source audio.

2. Appuyez sur le bouton « » pour mettre l’appareil en marche

3. Appuyez sur le bouton «MODE» du panneau de contrôle principal ou sur le bouton «AUX» de

votre télécommande pour activer l’entrée audio auxilière

4. Utilisez les touches de contrôle de votre appareil mobile (lecteur mp3/téléphone/tablette) pour

produire la musique lue dans les enceintes de votre appareil Qilive.11

5.3 Port USB destiné au rechargement

Le connecteur USB destiné au chargement de vos périphériques délivre une tension de 5 Volts et un courant de 1 Ampère. Ceci convient à la plupart des appareils rechargeables. Toutefois, vériez que ces caractéristiques sont compatibles avec votre lecteur MP3/téléphone mobile/ tablette.

5.4 Port USB destiné à la lecture des MP3

Mettez l’appareil en marche et insérez une clé USB (non fournie) dans le port USB. Assurez-vous que votre périphérique de stockage est correctement inséré. L’appareil se mettra automatiquement à lire la musique contenue dans votre clé USB. Si ce n’est pas le cas, appuyez sur le bouton «MP3» de la télécommande. La taille maximum de la clé usb est de 16GB.

5.5 Lecteur de carte SD pour la lecture de MP3

Insérez une carte SC ou MMC (non fournie) dans le lecteur prévu à cet effet. Assurez-vous d’avoir introduit la carte dans le bon sens. La taille Max de la carte SD est de 16GB.

1. Appuyez sur le bouton «Marche/arrêt» pour mettre votre appareil en marche.

2. Assurez vous que l’antenne laire a été correctement étendue. Appuyez sur le bouton «Mode»

pour sélectioner et activer le mode radio FM ou appuyez sur le bouton «FM» de la télécommande.

3. Appuyez sur le bouton «Avance rapide» et «Retour rapide» pour sélectionner la station radio

voulue en mode «manuel». Exercez une pression longue sur ces touches pour rechercher automatiquement la station suivante ou précédente.

5.6.2 Programmer et sélectionner des radio FM préenregistrées

1. Suivez les étapes ci-dessus pour mettre la radio en marche.

2. Appuyez sur le bouton «Scan» de la télécommande pour rechercher et enregistrer les stations

radio dans la mémoire (Note : 20 stations de radio FM peuvent être enregistrées).

3. Pour naviguer d’une station mémorisée à l’autre, appuyez sur CH- ou CH+

- Assurez-vous que le compartiment de la pile est correctement inséré. - Utilisez seulement des piles du type recommandé - Assurez le bon ajustement de la pile. Respectez les polarités indiquées sur le compartiment de celle-ci - Stockez les piles non utilisées dans leurs emballages et tenez les éloignées des objets métalliques qui pourraient créer un court circuit - Retirez la pile vides de l’appareil - Retirez la pile de tout appareil qui n’est pas destiné à être utilisé pendant un certain temps12
