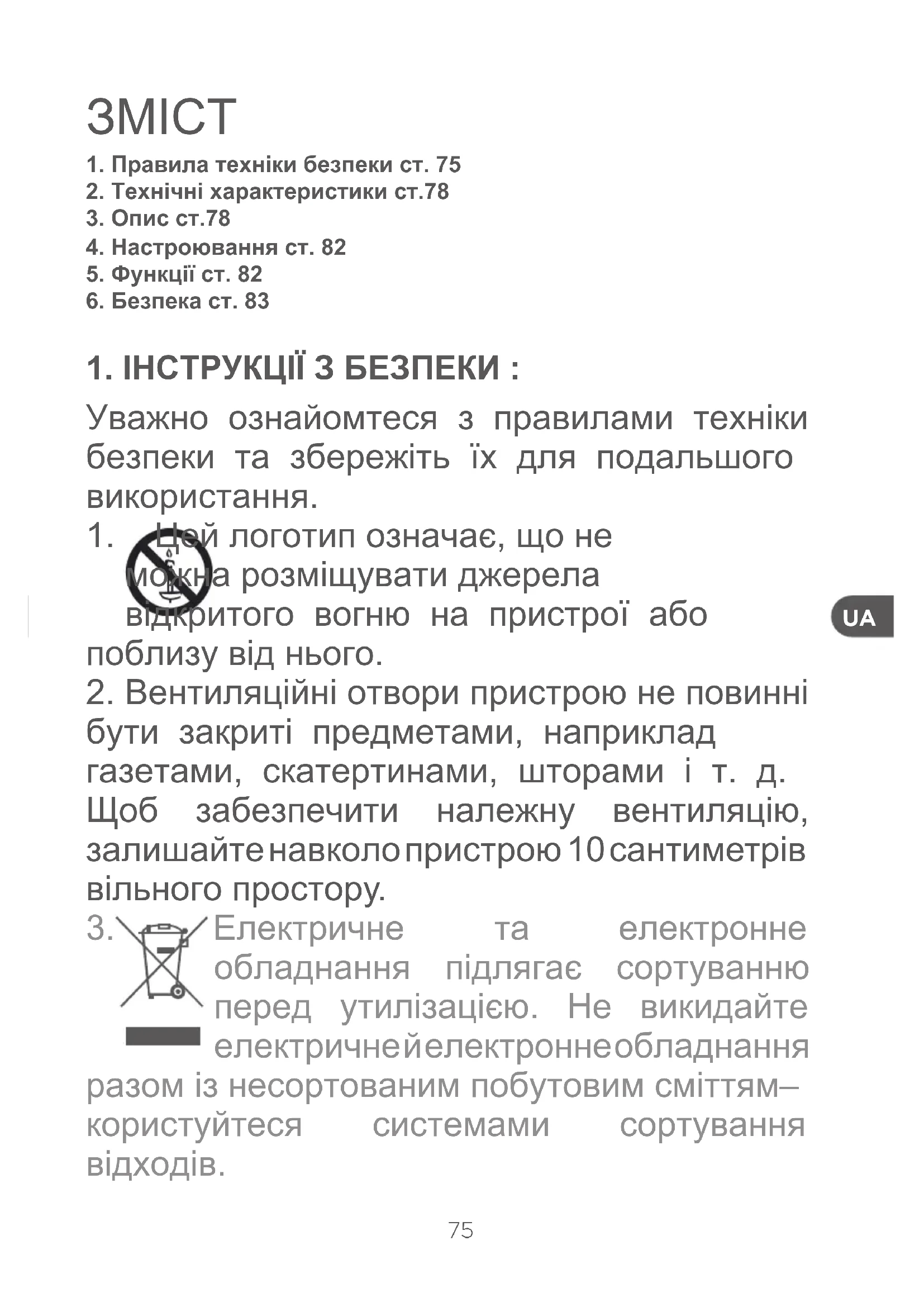

ПОСІБНИК КОРИСТУВАЧА Q.1047 Qilive

1. Правила техніки безпеки ст. 75

2. Технічні характеристики ст.78

4. Настроювання ст. 82

1. ІНСТРУКЦІЇ З БЕЗПЕКИ :

Уважно ознайомтеся з правилами техніки безпеки та збережіть їх для подальшого використання.

1. Цей логотип означає, що не

можна розміщувати джерела відкритого вогню на пристрої або поблизу від нього.

2. Вентиляційні отвори пристрою не повинні

бути закриті предметами, наприклад газетами, скатертинами, шторами і т. д. Щоб забезпечити належну вентиляцію, залишайте навколо пристрою 10 сантиметрів вільного простору.

3. Електричне та електронне

обладнання підлягає сортуванню перед утилізацією. Не викидайте електричне й електронне обладнання разом із несортованим побутовим сміттям– користуйтеся системами сортування відходів.76

4. Використовуйте пристрій тільки за

помірних умов навколишнього середовища.

5. Пристрій може використовуватися дітьми

від 8 років і більше, а також особами з обмеженими фізичними, сенсорними або розумовими здібностями або особами, які не мають належного досвіду та знань, під наглядом або за умови отримання попередніх інструкцій щодо безпечного використання пристрою та розуміння всіх пов'язаних із ним ризиків. Дітям забороняється гратися із пристроєм. Чищення та технічне обслуговування не мають виконуватися дітьми без нагляду.

6. Якщо кабель живлення пошкоджений, він

повинен бути замінений спеціалістом.

7. Уникайте потрапляння вологи на поверхню

пристрою. Не розміщуйте пристрій поблизу ємностей із рідиною (наприклад, ваз, склянок

8. Електрична розетка, до якої під’єднується

пристрій, повинна бути легко доступною.

9. Символ у вигляді знаку оклику

вписаного в рівносторонній трикутник, попереджає користувача про наявність важливих інструкцій стосовно експлуатації та технічного обслуговування77

(догляду та ремонту), які знаходяться у документах, що входять до комплекту

10. Символ у вигляді блискавки зі

стрілкою в кінці, вписаної в рівносторонній трикутник, попереджає користувача про високу напругу у пристрої, якої може бути достатньо для ураження електричним струмом.

11. Утилізацію батарейок необхідно

здійснювати належним чином. Їх слід викидати у спеціальні контейнери з метою захисту навколишнього середовища (зверніться до дистриб'ютора для отримання додаткової інформації).

12. Цей символ означає, що

трансформатор електроживлення складається з подвійної ізоляції між електронапругою живлення (небезпечною) та деталями доступними для користувача.

13. Відключайте пристрій перед його

14. Для очищення пристрою користуйтеся

винятково сухою та м'якою ганчіркою. Забороняється використання розчинників.78

Живлення 230 В; 50 Гц. ; 70 WАудіовихід 2 x 3,5’’ + 1 шлях 4’’Споживана потужність Макс 70 ВтВерсія Bluetooth V 3.0 + EDRДальність дії10 м максТип екрану Світлодіодний індикаторДіапазон частот 87.5–108.0 МГц Опір 4 ОМЧутливість в діапазоні FM 25 дцБЧастотна характеристика Аудіо 70 Гц–10 кГцЗагальні гармонійні спотворення <12%Співвідношення сигнал/шум = > 40 дцБФункціїBluetooth - Aux - RCA Aux - USB/SD для відтворення - Порт USB для заряджання - FMВихід USB 5 В 1 А Розміри 120x190x1100 мм

- Корпус динаміка- База динаміка- Гвинт з кільцем для підтримки (1 шт.)- Металічна шайба(1 шт.)- Аудіо кабель 3,5 мм - Пульт дистанційного управління- Посібник користувача

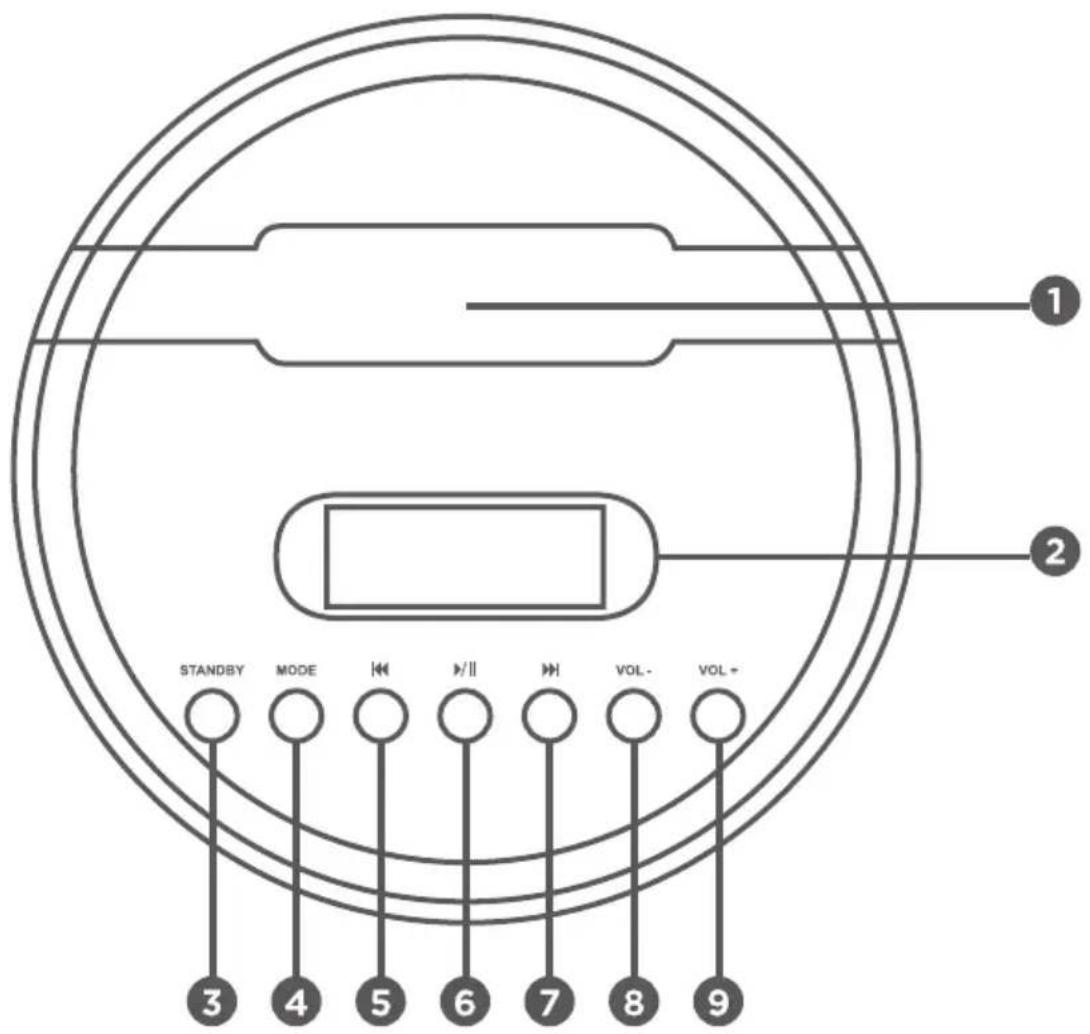

. Підставка для присторю. РК Екран

3.2.2 Використання кнопок

: - Увімкнути пристрій - Перевести його в режим очікування : - Натиснути, щоб перейти до іншого режиму ( Bluetooth > AUX >... ) : - Повернутися до попереднього треку (Натисніть 1х) - Здійснити швидке відтворення назад треку, що відтворюється (Натисніть та

: - Розпочати відтворення - Поставити відтворення на паузу - Розпочати створення пари bluetooth : - Перейти до відтворення наступного треку(Натисніть 1х) - Здійснити швидке відтворення вперед треку, що відтворюється (Натисніть та

: - Зменшити гучність : - Збільшити гучність80

3.3 Пульт дистанційного управління

3.3.2 Використання кнопок

: - Ввімкнення - Перехід у режим очікування : - Перейти в режим MP3 : -Перейти в режим без звуку : - Вимкнути звуковий сигнал, що лунає при підключенні периферії до допоміжного входу : - Увімкнути режим Bluetooth : - Повернутися до попереднього треку ( Натисніть 1x ) - Здійснити швидке відтворення назад треку, що відтворюється (Натисніть та

: - Розпочати відтворення - Поставити відтворення на паузу - Розпочати створення пари bluetooth : - Перейти до наступного треку ( Натисніть 1x ) - Здійснити швидке відтворення вперед треку, що відтворюється (Натисніть та утримуйте)81

: - Кнопка Scan : - Повернутися до попередньої збереженої в пам'яті станції : - Перейти до наступної збереженої в пам'яті станції : - Збільшити рівень гучності низьких частот ваших динаміків : -Збільшити рівень гучності високих частот ваших динаміків : - Зменшити рівень гучності низьких частот ваших динаміків : - Зменшити рівень гучності високих частот ваших динаміків : - Збільшити рівень гучності динаміків : - Зменшити рівень гучності динаміків

3.3.3 Використання пульту дистанційного управління

Спрямуйте пульт дистанційного управління прямо на інфрачервоний приймач (IR) на док-станції. Не розміщайте жодних перешкод між пультом дистанційного управління та приймачем під час керування приладом.

1. Просуньте відсік для батарейок назовні (див. схему нижче)

2. Помістіть одну батарейку 3V CR2025 (літієву) у відсік дотримуючись полярності. При

недотриманні полярності пульт дистанційного управління не буде працювати. Батарейки та акумулятори є дуже шкідливими для навколишнього середовища. Утилізуйте їх у спеціальних пунктах. З метою уникнення небезпеки не залишайте батарейки у місцях, доступних для дітей та домашніх тварин. Вони можуть проковтнути їх.

3. Батарейка може вибухнути чи протекти, якщо вона не використовується за належних

умов. Не намагайтеся зарядити чи розібрати батарейку. Не кидайте використані батарейки у

4. Вставте відсік для батарейок у пульт дистанційного управління.

Примітка: Якщо ви не використовуєте прилад протягом довгого періоду часу, вийміть з нього батарейку. Таким чином ви уникнете пошкодження пульту чи протікання батарейки.82

4/ НАСТРОЮВАННЯ (Див. схему нижче) 1 . Дістаньте корпус динаміка та його базу з

2 . Дістаньте аксесуари ( 1 гвинт з металічною шайбою) 3 . З'єднайте корпус динаміка з базою таким чином, щоб він співпав з маленьким

4 . Помістіть шайбу на гвинт та закрутіть його вручну. 5 . Поставте динамік у вертикальне положення. Динамік готовий до икористання. 6 . Для належного розміщення пристрою у док станції, можливо вставити його у зйомну підставку приладу. 5/ ФУНКЦІЇ

5.1 Функція Bluetooth

1 . Увімкніть пристрій та натисніть кнопку «MODE», щоб перейти до функції bluetooth. На екрані з'являється напис «BT » 2 . Натисніть та утримуйте протягом 3/5 секунд кнопку . > Повинен пролунати подвійний сигнал «bip» . > Піктограма « » повинна миготіти. Пристрій готовий до створення пари. 3 . Увімкніть функцію Bluetooth на вашому мобільному пристрої (телефоні/планшеті), та розпочніть пошук пристроїв bluetooth.

4. Виберіть док станцію «QILIVE HiTower» та введіть пароль. «0000».

5 . Якщо з'єднання здійснено належним чином: > Піктограма Bluetooth перестане блимати > Повинен пролунати подвійний сигнал «bip» 6 . Якщо ваш мобільний пристрій не знаходить динамік, потрібно перезавантажити його та повторити спробу, як описано вище. 7 . З'єднання з тим самим пристроєм буде здійснюватися автоматично кожен раз, коли ви будете вмикати функцію Bluetooth. Якщо ваш динамік не може з'єднатися з приладом, з яким була створена пара, перезавантажте пошук периферії bluetooth за допомогою вашого телефону/планшету, затим виконайте вище вказані інструкції, щоб закінчити створення пари.

8. Якщо ви вимкнете функцію bluetooth вашого смартфону або якщо ви будете знаходитесь

на відстані більше 10 метрів, з'єднання втратиться та пристрій перейде до «Очікування Bluetooth»

5.2 Допоміжний аудіо вхід 3.5 мм

1. Аудіо кабель 3.5 мм входить до комплекту. Під'єднайте один кінець аудіо кабелю до гнізда

Aux та інший кінець до вашого програвача MP3 чи будь-якого іншого аудіо джерела.

2. Натисніть кнопку « », щоб увімкнути пристрій

3. Натисніть кнопку «MODE» на центральній панелі управління або кнопку «AUX» вашого

пульту дистанційного управління, щоб увімкнути допоміжний аудіовхід.

4. Використовуйте клавіші управління вашого мобільного пристрою (програвача mp3/

телефону/планшету), щоб відтворити музику, що прослуховується через динаміки пристрою Qilive.

5.3 Порт USB призначений для заряджання83

З'єднувальний пристрій USB призначений для заряджання периферії, забезпечує напругу в 5 Вольт та струм в 1 Ампер. Це підходить більшості пристроїв, що перезаряджаються. Все ж таки перевірте, чи технічні характеристики сумісні з вашим програвачем MP3/мобільним телефоном/планшетом.

5.4 Порт USB для відтворення MP3

Увімкніть пристрій та вставте ключ USB (не входить до комплекту) в порт USB. Переконайтеся, що ваш пристрій для збереження даних вставлений належним чином. Пристрій автоматично почне відтворювати музику, що записана на ключі USB. В іншому випадку натисніть кнопку «MP3» на пульті дистанційного управління. Максимальний розмір usb — 16 МБ.

5.5 Зчитувальний пристрій карти SD для програвача MP3

Вставте картку SC чи MMC (не входить до комплекту) у зчитувальний пристрій, передбачений для цього. Переконайтеся, що картка вставлена у правильному напрямку. Максимальний розмір карти SD — 16 МБ.

5.6.1 Прослуховування радіо

1. Натисніть кнопку «Marche/arrêt» (“Увімкн/Вимкн”), щоб увімкнути пристрій.

2. Переконайтеся, що дротова антена витягнута належним чином. Натисніть кнопку

«Mode», щоб увімкнути режим радіо FM або натисніть кнопку «FM» на пульті дистанційного управління.

3. Натисніть кнопку « Швидке відтворення вперед » чи «Швидке відтворення назад», щоб

вибрати бажану радіостанцію вручну. Натискайте з затримкою ці кнопки, щоб шукати автоматично наступну чи попередню станцію.

5.6.2 Програмування та вибір записаних у пам'яті радіо FM.

1. Виконайте вище описані дії, щоб увімкнути пристрій.

2. Натисніть кнопку «Scan» на пульті дистанційного управління для пошуку та запису

радіостанцій в пам'яті ( Примітка: Можна записати 20 радіостанцій FM).

3. Для переходу від однієї записаної станції до іншої натисніть CH- чи CH+

- Переконайтеся, що відсік для батарейок вставлений належним чином. - Використовуйте батарейки лише рекомендованого типу. - Переконайтеся у належному розміщенні батарейки. Дотримуйтеся полярності, вказаної на відсіку для батарейки. -Зберігайте невикористані батарейки в упаковці та подалі від металічних предметів, які можуть викликати коротке замикання. - Дістаньте використану батарейку з пристрою. - Якщо пристрій не буде використовуватися протягом певного відрізку часу, вийміть з нього батарейку.AUCHAN - SNC OIA 200, rue de la Recherche 59650 Villeneuve d’Ascq France Made in China 855664 / FW1322D FR - Service Clients Auchan France - 200 rue de la Recherche 59650 Villeneuve d’Ascq - 03 59 30 59 30 - www.auchan.fr ES - Alcampo, S.A. - Supermercados Sabeco SA - email : d.calidad@ alcampo.es IT - Servizio clienti Auchan - Strada 8 Palazzo N - 20089 Rozzano (MI) - Linea diretta 800-896996- www.auchan.it PT - Serviço Auchan- Auchan Portugal Hipermercados, S.A., Travessa Teixeira Júnior, n.º 1, 1300 – 553 Lisboa, E-mail : info.MarcaAuchan@ auchan.pt PL - Dystrybutor : Auchan Polska Sp. z o.o., ul. Puławska 46, 05-500 Piaseczno - www.auchan.pl HU - Importálja és forgalmazza: Auchan Magyarország Kft, 2040 Budaörs, Sport u. 2-4. - www.auchan.hu RO - Importator : Auchan Romania S.A., Str. B. St. Delavrancea nr.13, Sector 1, Bucureşti - www.auchan.ro RU - Импортер в России : ООО «АШАН», РФ, 141014, МО, г. Мытищи, Осташковское ш., д.1. UA - Імпортер : ТОВ «Ріал Істейт Ф.К.А.У.», 04073, Україна, м.Київ, Московський пр-т, 15-а, тел. +38 044 585 99 34
