MANUAL DE UTILIZADOR VD07S Ardo

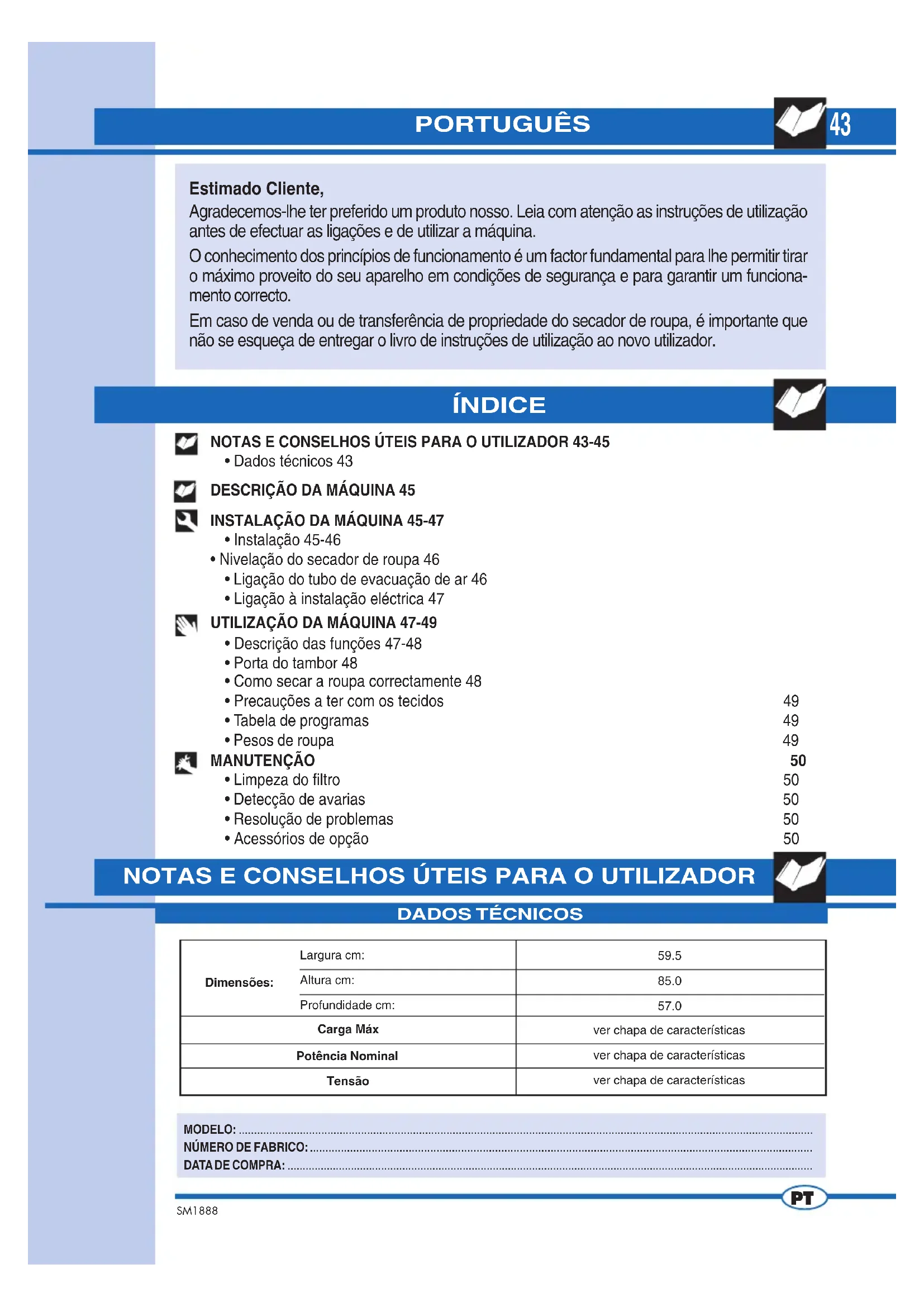

ÍNDICE MODELO: ............................................................................................................................................................................................ NÚMERO DE FABRICO: ................................................................................................................................................................... DATA DE COMPRA: .............................................................................................................................................................................. PORTUGUÊS Estimado Cliente, Agradecemos-lhe ter preferido um produto nosso. Leia com atenção as instruções de utilização antes de efectuar as ligações e de utilizar a máquina. O conhecimento dos princípios de funcionamento é um factor fundamental para lhe permitir tirar o máximo proveito do seu aparelho em condições de segurança e para garantir um funciona- mento correcto. Em caso de venda ou de transferência de propriedade do secador de roupa, é importante que não se esqueça de entregar o livro de instruções de utilização ao novo utilizador. NOTAS E CONSELHOS ÚTEIS PARA O UTILIZADOR Largura cm:Altura cm:Profundidade cm:Dimensões:

ver chapa de característicasver chapa de característicasver chapa de características Carga MáxPotência NominalTensão

DESCRIÇÃO DA MÁQUINA 45

INSTALAÇÃO DA MÁQUINA 45-47

• Nivelação do secador de roupa 46

• Ligação do tubo de evacuação de ar 46

• Ligação à instalação eléctrica 47

UTILIZAÇÃO DA MÁQUINA 47-49

• Descrição das funções 47-48

• Precauções a ter com os tecidos 49

• Tabela de programas 49

• Pesos de roupa 49 MANUTENÇÃO 50

• Limpeza do filtro 50

• Detecção de avarias 50

• Resolução de problemas 50

• Acessórios de opção 5044 SM1888 NOTAS E CONSELHOS ÚTEIS PARA O UTILIZADOR ▼ Este aparelho deve ser utilizado exclusivamente como secador de roupa para uso doméstico. Quaisquer outras utilizações são consideradas indevidas e, portanto, perigosas. ▼ Conserve este manual de instruções para utiliza- ção sempre perto do secador de roupa, de ma- neira a poder consultá-lo rapidamente em caso de necessidade. ▼ Qualquer alteração ou tentativa de modificação do aparelho podem ser perigosas para o utilizador e provocar danos no secador de roupa. ▼ Na altura em que receber o electrodoméstico, ve- rifique se está perfeitamente intacto, asseguran- do-se de que não tem danos provocados pelo transporte. No caso de detectar qualquer dano, contacte imediatamente o revendedor. ▼ Durante o ciclo de secagem, o ar do local onde o secador está a funcionar converge para o apare- lho através da traseira do electrodoméstico. Não cubra o secador com roupa ou outros objectos. ▼ Ao colocar o aparelho no local de instalação, cer- tifique-se de que o cabo de alimentação não fica dobrado nem sujeito a compressões, e que fica acessível para eventuais intervenções necessári- as. ▼ Lembre-se de que durante o ciclo de secagem, o vidro da porta do tambor e o tubo de escape aque- cem muito, podendo atingir temperaturas de 60°. Não toque nestes elementos antes da conclusão do ciclo de arrefecimento. ▼ É proibida a utilização da máquina por crianças sem vigilância. ▼ Nunca ponha roupa a secar no secador,que te- nha estado em contacto com agentes químicos como, por exemplo, líquidos de limpeza a seco. São substâncias de natureza volátil que podem provocar explosão! ▼ Não seque roupa na máquina que contenha es- puma de borracha ou partes de borracha , porque se podem derreter e estragar outras peças de rou- pa, ou mesmo o próprio electrodoméstico. ▼ Se o electrodoméstico for vendido ou cedido a ter- ceiros, não se esqueça de entregar este livro de instruções de utilização que permitirá ao novo pro- prietário usar o secador de roupa correctamente e em condições de segurança. ▼ Não se pode tentar reparar sozinho as avarias do aparelho, porque as reparações que não são fei- tas por profissionais podem provocar danos gra- ves e anulam o direito às reparações cobertas por garantia ▼ As reparações do aparelho só podem ser feitas por pessoal autorizado dos centros de assistên- cia. Para as reparações deverão ser usadas uni- camente peças sobresselentes originais. ▼ Centrifugue ou torça bem a roupa antes de a in- troduzir no secador. A roupa centrifugada seca mais depressa! ▼ Sempre que utilizar o secador de roupa, limpe bem o filtro a fim de que a circulação de ar seja perfei- ta. ▼ Não ligue ou desligue a ficha na/da tomada de corrente eléctrica com as mãos molhadas. ▼ A máquina deve ser ligada a uma tomada de cor- rente eléctrica provida de ligação à terra, que cum- pra os requisitos de segurança. ▼ É proibido ligar a máquina à tomada eléctrica uti- lizando extensões ou fichas múltiplas. ▼ Não exponha o aparelho aos efeitos deletérios do tempo. ▼ Quando fizer revisões ou limpezas na máquina, lembre-se sempre de desligar, previamente, o aparelho da tomada de corrente eléctrica. ▼ No caso de desejar desligar a máquina da toma- da de corrente, não a puxe pelo fio eléctrico, puxe pela ficha. ▼ Este aparelho está classificado de acordo com a Directiva Europeia 2002/96/EC sobre Resíduos de equipamento eléctrico e electrónico (REEE). Ao garantir a eliminação adequada deste produ- to, estará a ajudar a evitar potenciais consequências negativas para o ambiente e para a saúde pública, que poderiam derivar de um manuseamento de desperdícios inadequado des- te produto. O símbolo no produto, ou nos docu- mentos que acompanham o produto, indica que este aparelho não pode receber um tratamento semelhante ao de um desperdício doméstico. Pelo contrário, deverá ser depositado no respectivo centro de recolha para a reciclagem de equipa- mento eléctrico e electrónico. A eliminação deve- rá ser efectuada em conformidade com as nor- mas ambientais locais para a eliminação de des- perdícios. Para obter informações mais detalha- das sobre o tratamento, a recuperação e a reciclagem deste produto, contacte o Departamen- to na sua localidade, o seu serviço de eliminação de desperdícios domésticos ou a loja onde adqui- riu o produto.

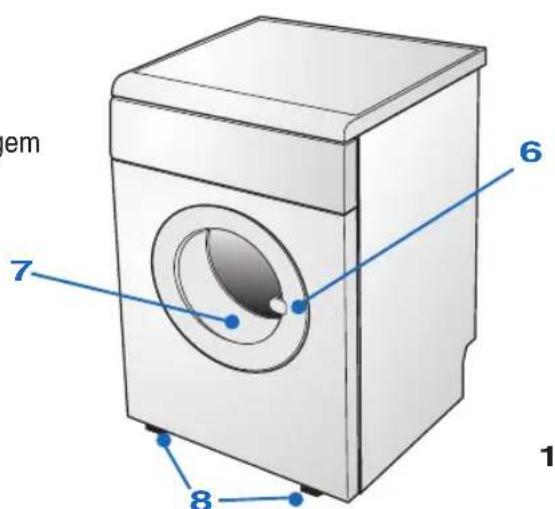

DESCRIÇÃO DA MÁQUINA

INSTALAÇÃO DA MÁQUINA

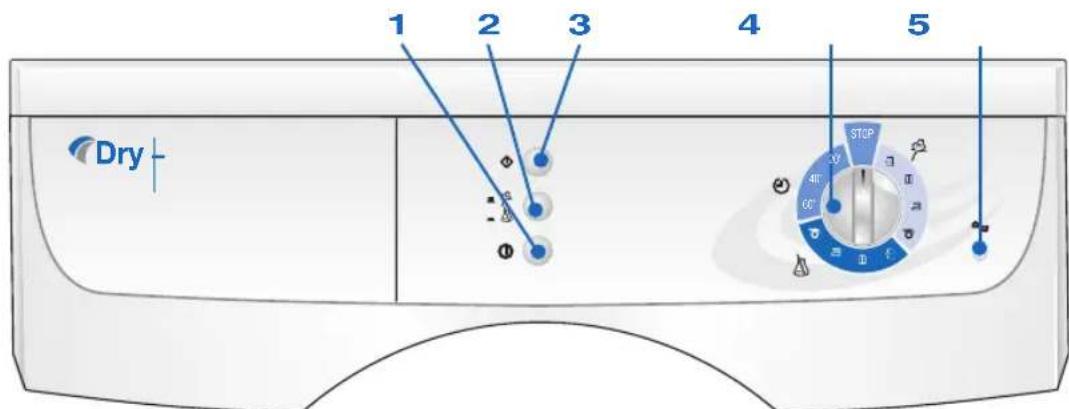

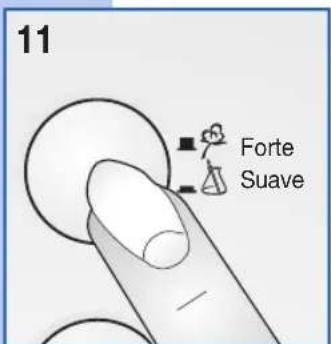

2 - Botão de secagem suave ou forte

4 - Botão de programação do tempo de secagem

A máquina é um electrodoméstico que seca qualquer tipo de tecido sempre que você desejar. ▼ A estrutura da máquina foi construída com painéis de chapa tratados e pintados de modo a conservar inalteradas as suas qualidades estéticas ao longo do tempo. ▼ O motor e todas as partes de movimento foram concebidos e construídos de modo a garantir o máximo silêncio. ▼ O painel de comandos foi concebido de modo a proporcionar fácil utilização de todos os programas de secagem desejados. ▼ A porta do tambor da máquina, muito ampla, facilita a introdução e extracção de roupa.

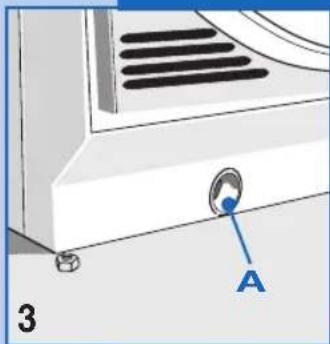

INSTALAÇÃO A instalação da máquina deve ser feita por pessoal profissionalmente qualificado e de acordo com as instruções do fabricante. Uma instalação mal feita pode provocar lesões nas pessoas e danos nos objectos. ▼ Instale o secador perto de uma janela para facilitar a evacuação de ar húmido. ▼ Utilize o tubo de evacuação de ar para evitar condensação e fixe-o no orifício situado na parte inferior traseira da máquina, A , (fig. 3).

INSTALAÇÃO DA MÁQUINA

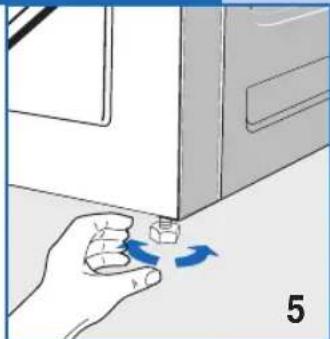

Pés reguláveis. Coloque o secador de roupa em posição vertical, de maneira a ficar bem apoiado nos quatro pés. Nivele a máquina, regulando os pés conforme descrevemos a seguir ▼ Levante a máquina ligeiramente. ▼ Regule os pés com a altura certa (fig. 5).(Não desaperte os pés do secador excessivamente e não utilize a chave de parafusos.) ▼ Baixe a máquina. As máquinas mal niveladas podem danificar os rolamentos e estão sujeitas a desgaste prematuro. Este secador de roupa não precisa de ser fixado no pavimento.

▼ Nunca cubra as tomadas de ar da traseira do aparelho. ▼ Coloque o filtro na posição de utilização (fig. 4). ▼ Limpe a parte de dentro do tambor de secagem com um pano húmido para eliminar o pó eventualmente depositado.

NIVELAÇÃO DO SECADOR DE ROUPA

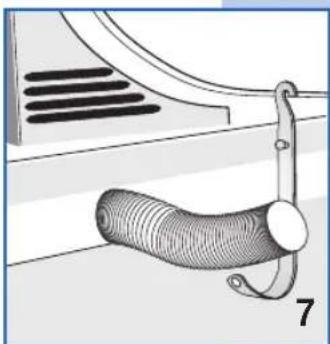

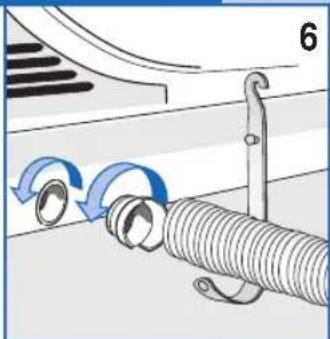

LIGAÇÃO DO TUBO DE EVACUAÇÃO DE AR Ligue o tubo de escape de ar à abertura de escape da traseira do secador (fig. 6). ▼ Una uma das extremidades do tubo ao conector fornecido. ▼ Aplique o conector (juntamente com o tubo) na saída de esgoto do secador e fixe-o rodando no sentido contrário ao dos ponteiros do relógio. ▼ Empurre o tubo que sai fora da traseira da máquina, para a esquerda ou para a direita, através do espaço existente no fundo da estrutura da máquina. ▼ Coloque a outra extremidade do tubo próximo de uma janela ou de uma aber- tura de ventilação para o exterior. Se isso não for possível, certifique-se de que o local seja bem ventilado sempre que a máquina for utilizada. Utilize o suporte fornecido para fixar o tubo (fig. 7). Importante: É necessário fazer a ligação do tubo de escape de ar ao secador de roupa mesmo no caso do ar não ser evacuado para o exterior porque, senão o secador reabsorve o ar húmido descarregado e prolonga o ciclo de secagem. Além disso, o ar húmido pode provocar danos no secador. Do tubo de escape de ar sai apenas ar quente e húmido que, por si, não é perigoso! No entanto é conveniente que ele não seja orientado em direcção a pessoas, animais ou plantas. Importante: O ar que sai não deve ser descarregado para uma conduta que seja utilizada para evacuação de fumos gerados por aparelhos que fazem combustão de gás ou de outros combustíveis.47 SM1888

UTILIZAÇÃO DA MÁQUINA

DESCRIÇÃO DAS FUNÇÕES

INSTALAÇÃO DA MÁQUINA

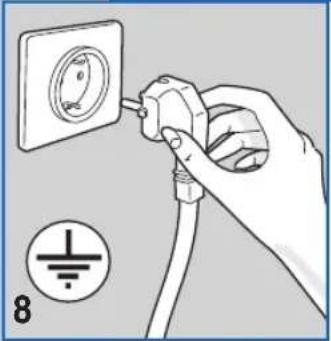

▼ Verifique se a tensão eléctrica indicada nos dados técnicos da chapa de ca- racterísticas da máquina, colocada na traseira do aparelho, corresponde à tensão de rede da instalação eléctrica. ▼ A seguir à instalação, o acesso à alimentação eléctrica de rede ou desactivação da referida alimentação de rede deve ser feito mediante utilização de um interruptor bipolar. ▼ O interruptor diferencial e a tomada de rede devem ter as características necessári- as para aguentar a carga máxima indicada na referida chapa de características. ▼ A tomada de corrente onde a máquina vai ser ligada deve ter ligação à terra. Caso contrário, o fabricante declina toda e qualquer responsabilidade por even- tuais acidentes (fig. 8). ▼ Se o cabo de ligação à corrente eléctrica estiver danificado, contacte o centro de assistência técnica especializado. ▼ É proibido ligar o secador de roupa à rede mediante utilização de elementos indirectos tais como extensões e fichas múltiplas. ▼ Coloque o aparelho de modo a deixar o cabo de alimentação facilmente aces- sível e a poder desligá-lo sempre que for necessário. Importante: No fim do ciclo de secagem, desligue o secador de roupa da rede para impedir que as crianças o possam pôr a funcionar. ▼ Botão de programação do tempo de secagem: Rode o botão para selecci- onar o tempo de secagem desejado (fig._9). (consulte a tabela de programas para seleccionar o programa de acordo com o tipo de tecido) ▼ No fim de cada ciclo, haverá um período de arrefecimento de 10-15 minutos em que a máquina permanecerá ligada. ▼ Botão Start: Carregue neste botão para dar início ao ciclo de secagem (a luz piloto de controlo acende) ▼ Botão de secagem suave ou forte: Carregando neste botão, é possível se- leccionar o tipo de secagem a fazer: Forte ou suave (fig.11). Forte Suave48 SM1888

UTILIZAÇÃO DA MÁQUINA

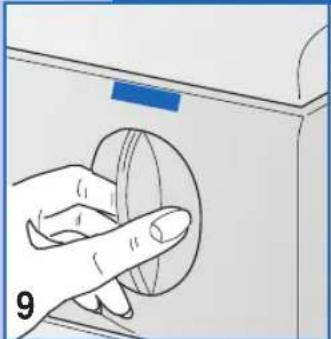

O secador de roupa é do tipo com carregamento frontal. Puxe o puxador na sua direcção, sem forçar, e depois abra a porta do tambor suavemente. Quando a porta do tambor for aberta durante o ciclo de secagem, a máquina pára. O tambor continuará a rodar e depois, começará a diminuir a velocidade até parar completamente. Importante: ▼ É óbvio que durante o ciclo de secagem a roupa está quente. Será arrefecida posteriormente durante o ciclo de arrefecimento. ▼ Nunca abra a porta do tambor durante a fase de secagem para não se quei- mar com o vapor quente ou mesmo com a roupa. ▼ Botão ON/OFF: Carregue neste botão para ligar a máquina.

COMO SECAR A ROUPA CORRECTAMENTE

Siga as indicações seguintes:

▼ Separe a roupa por tipo ou por fibras de tecido. ▼ Feche os fechos e aperte os botões, lembrando- se de esvaziar os bolsos das peças de vestuário. ▼ Volte as camisolas do avesso.

▼ Abra a porta da máquina. ▼ Carregue a roupa no tambor, lembrando-se de in- troduzir os lençóis começando por uma ponta. ▼ Recomendamos introduzir peças grandes e pe- quenas ao mesmo tempo.

▼ Feche a porta do tambor. ▼ Seque as mãos (nunca toque um aparelho eléctri- co com as mãos molhadas). ▼ Introduza a ficha na tomada de corrente eléctrica.

▼ Carregue no botão On/Off para ligar a máquina. ▼ Aguarde o sinal sonoro e que a luz piloto se apa- gue. ▼ Seleccione o ciclo de secagem mais indicado (ver tabela de programas) ou programe o selector do timer com o tempo de secagem necessário. ▼ Aguarde que a luz piloto se acenda e carregue no botão de start para iniciar o ciclo de secagem.

▼ Para parar a máquina durante o ciclo de secagem basta abrir a porta do secador (o tambor pára de rodar) ▼ Para continuar o ciclo de secagem feche a porta do secadore prima o botão de arranque. ▼ Para secar bem a roupa de grandes dimensões, aconselhamos parar a máquina e tirar várias ve- zes a roupa para fora, durante o ciclo de seca- gem.

▼ Depois de ter tirado toda a roupa seca, limpe o filtro do modo seguinte: - levante o filtro; - abra-o e limpe-o com uma escova macia; - feche-o e volte a coloca-lo na sua posição ori- ginal; - o filtro deve ser lavado periodicamente com uma solução de água e sabão para também remover as partículas mais pequeninas. ▼ Desligue a ficha da tomada de corrente.49 SM1888 Em caso de dúvida sobre o tipo de tecido, verifique a etiqueta cosida na própria peça de roupa. Quase todas as peças de roupa que podem ser secas no secador de roupa têm uma indicação específica própria na etiqueta. Para evitar electricidade estática na roupa, use amaciador nos ciclos de enxaguamento da máquina de lavar. Tire a roupa de fibra sintética do tambor imediatamente após a conclusão do ciclo para evitar que se amarrote.

Os pesos indicados são aproximativos. Podem variar em função do processo de confecção, da qualidade e dos acabamentos. PRECAUÇÕES A TER COM OS TECIDOS

Meia carga Meia carga 1,5 kg Algodão/Linho Sintéticos Tecido Tempo em minutos

Sintéticos/delicados Tipo de secagema usar Peso da roupa seca Secagem para armário Secagem para ferro20-40 min.40-60 min.SECAGEM FORTE SECAGEM SUAVE20-40 min.40-60 min.20-40 min.40-60 min. Maxima carga Algodão/Linho FabricPROGRAMA COM CONTROLO ELECTRÓNICOPROGRAMA COM CONTROLO ELECTRÓNICOType of drying to utiliseWeight of dry washingExtra seco Maxima carga Algodão/Linho Para guardar directamente no armário Maxima carga Algodão/Linho Húmido para passar a ferro Maxima carga Algodão/Linho Muito húmido Sintéticos/delicados Extra seco Meia carga Sintéticos/delicados Para guardar directamente no armário Meia carga Sintéticos/delicados Húmido para passar a ferro Meia carga Sintéticos/delicados Muito húmido Meia carga Importante: O tempo de secagem depende de vários factores: peso, dimensão da roupa, tipo de tecido, humidade. A roupa bem torcida seca mais depressa. Para evitar que a roupa se amarrote, não sobrecarregue o secador. Roupa de cama Edredão 700 g Lençol 550 g Lençol de cima 600 g Fronha de almofada 180 g Linho de casa Pano de louça 90 g Pano de copos 70 g Toalha de mãos de linho cru 20 g Toalha de mãos 200 g Outras peças de roupa Roupão de turco 1200 g Toalha turca 800 g Camisa de senhora 300 g Camisa de homem 600 g Camisas senhora/homem de tecido sintético 300 g Linho de mesa Toalha de mesa 250 g Toalha de mesa grande 1000 g Guardanapos 80 g Roupa de homem Camisa de lavar e usar 250 g Camisola interior (sem mangas) 120 g Cuecas 80 g Ceroulas 250 g Pijama 480 g Camisa de noite 400 g Lenços 25 g Roupa de senhora Camisa 100 g Camisola 100 g Calcinhas 80 g Combinação 150 g Camisa de noite 180 g Pijama 450 g Lenços 15 g

UTILIZAÇÃO DA MÁQUINA

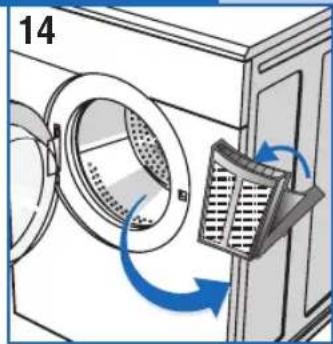

Lembre-se que para garantir resultados de secagem ideais em qualquer circunstância, é necessário ter o filtro sempre limpo. Não se esqueça de verificar sempre e limpar o filtro a seguir a cada ciclo de secagem. Importante: Limpe o filtro só com a máquina fria! Para limpar o filtro proceda do modo seguinte: ▼ Abra a porta da máquina. ▼ Para tirar o filtro, agarre-o com ambas as mãos e empurre para cima. ▼ Alargue ligeiramente a borda de cima do filtro e abra-o. ▼ Tire o cotão. ▼ Feche o filtro, certificando-se de que o fecho regressa à posição correcta. ▼ Se necessário, limpe as guias de deslizamento do filtro da máquina com um aspirador. ▼ Coloque o filtro em posição sobre as guias onde desliza (fig.13).

Se a máquina não funcionar

1) A máquina está ligada à alimentação de rede.

2) Verifique se a tomada é eficiente:

2a) o fusível saltou? (A verificação é fácil, experimente ligar outro aparelho à mesma tomada. Um can- deeiro, por exemplo). 2b) As instruções do livro de instruções foram segui- das integralmente? Se a máquina não funcionar

1) A porta da máquina está perfeitamente fechada.

2) O botão de arranque está premido

1) O tubo de escape de ar não está dobrado ou torcido.

2) O filtro não esteja obstruído. (Ao abrir a porta da má-

quina, lembre-se de que a parte de dentro do seca- dor e a roupa podem estar muito quentes). Todos os aparelhos eléctricos estão sujeitos a avarias. Lembre-se que neste caso é necessário chamar um electricista qualificado. De qualquer modo, vai poder resolver sozinho muitos dos problemas que se verificam. Importante: Em caso de mau funcionamento, lembre-se de desligar imediatamente a máqui- na da rede de alimentação. Antes de chamar o nosso Centro de Assistência, faça as verificações indicadas a seguir.

RESOLUÇÃO DE PROBLEMAS

Se após verificação dos itens descritos o aparelho continuar a não funcionar correc- tamente, assinale o defeito ao centro de assistência técnico autorizado mais próximo. Agradecemos que comunique o modelo, o número de fabrico e o tipo de avaria. Estas informações dão ao operador de assistência técnica a possibilidade de pro- curar de antemão as peças sobresselentes necessárias, garantindo assim uma re- paração rápida e eficaz.

Encontrará disponível no seu vendedor de confiança o acessório que lhe permite completar a instala- ção, que serve para fixar o seu secador sobre a máquina de lavar roupa (se esta se carregar pela frente), proporcionando assim grande economia de espaço. O modelo de máquina que lhe permite fazer esta montagem ser-lhe-á indicado pelo seu instalador.51 SM1888
