MANUAL DE UTILIZADOR AP1100 AGFA

ta folha de protecção antes d

ta folha de protecção a ntes d

ta folha de protecção antes d

ta folha de protecção antes d

a folha de protecção antes d

ta folha de protecção antes d

• os controladores de impressão para computador;

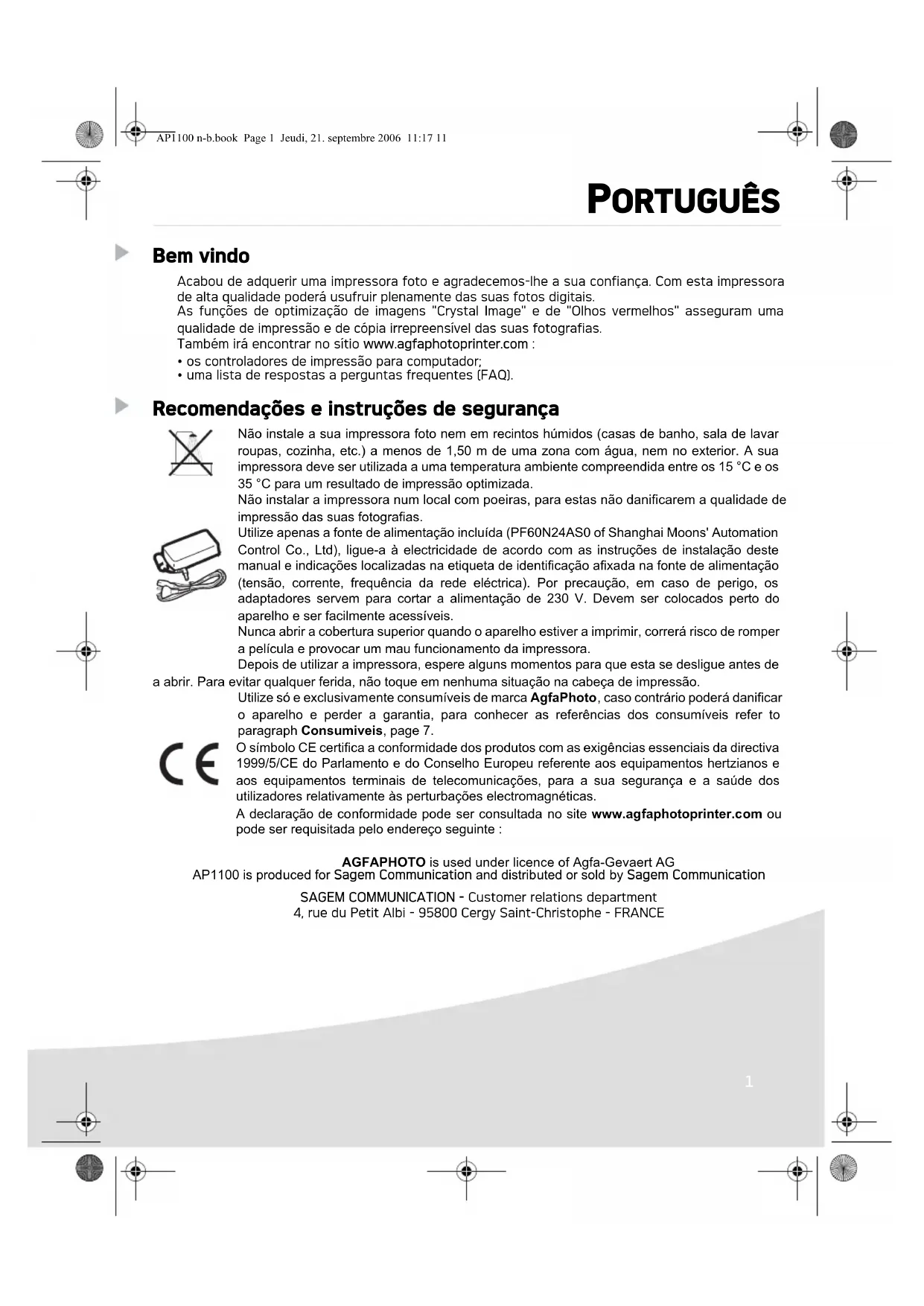

• uma lista de respostas a perguntas frequentes (FAQ). Recomendações e instruções de segurança Não instale a sua impressora foto nem em recintos húmidos (casas de banho, sala de lavar roupas, cozinha, etc.) a menos de 1,50 m de uma zona com água, nem no exterior. A sua impressora deve ser utilizada a uma temperatura ambiente compreendida entre os 15 °C e os 35 °C para um resultado de impressão optimizada. Não instalar a impressora num local com poeiras, para estas não danificarem a qualidade de impressão das suas fotografias. Utilize apenas a fonte de alimentação incluída (PF60N24AS0 of Shanghai Moons' Automation Control Co., Ltd), ligue-a à electricidade de acordo com as instruções de instalação deste manual e indicações localizadas na etiqueta de identificação afixada na fonte de alimentação (tensão, corrente, frequência da rede eléctrica). Por precaução, em caso de perigo, os adaptadores servem para cortar a alimentação de 230 V. Devem ser colocados perto do aparelho e ser facilmente acessíveis. Nunca abrir a cobertura superior quando o aparelho estiver a imprimir, correrá risco de romper a película e provocar um mau funcionamento da impressora. Depois de utilizar a impressora, espere alguns momentos para que esta se desligue antes de a abrir. Para evitar qualquer ferida, não toque em nenhuma situação na cabeça de impressão. Utilize só e exclusivamente consumíveis de marca AgfaPhoto, caso contrário poderá danificar o aparelho e perder a garantia, para conhecer as referências dos consumíveis refer to paragraph Consumiveis, page 7. O símbolo CE certifica a conformidade dos produtos com as exigências essenciais da directiva 1999/5/CE do Parlamento e do Conselho Europeu referente aos equipamentos hertzianos e aos equipamentos terminais de telecomunicações, para a sua segurança e a saúde dos utilizadores relativamente às perturbações electromagnéticas. A declaração de conformidade pode ser consultada no site www.agfaphotoprinter.com ou pode ser requisitada pelo endereço seguinte : AGFAPHOTO is used under licence of Agfa-Gevaert AG AP1100 is produced for Sagem Communication and distributed or sold by Sagem Communication SAGEM COMMUNICATION - Customer relations department 4, rue du Petit Albi - 95800 Cergy Saint-Christophe - FRANCE AP1100 n-b.book Page 1 Jeudi, 21. septembre 2006 11:17 112 Ambiente A preservação do ambiente é uma preocupação essencial da AgfaPhoto. O Grupo AgfaPhoto tem a vontade de explorar as instalações que respeitem o ambiente e escolheu integrar o desempenho ambiental no conjunto do ciclo de vida dos seus produtos, da fase de fabrico à colocação em serviço, utilização e eliminação. A EMBALAGEM A presença do logótipo (ponto verde) significa que é feita uma contribuição a um organismo nacional certificado, para melhorar as infra-estruturas de recuperação e reciclagem das embalagens. Para facilitar esta reciclagem, queira respeitar as regras de triagem feitas localmente para este tipo de detritos.

Se o seu produto contém pilhas ou baterias, estas deverão ser depositadas em pontos de recolha designados. O PRODUTO O símbolo de interdição do caixote do lixo, que se encontra no produto, significa que este pertence ao grupo dos aparelhos eléctricos e electrónicos. Neste caso, a regulamentação europeia obriga-o a proceder à sua recolha selectiva: - em pontos de distribuição no caso de aquisição de um equipamento equivalente ; - em pontos de recolha, colocados à sua disposição localmente (estação de tratamento de resíduos, recolha selectiva, etc.). Deste modo, pode participar na reutilização e valorização de Detritos de Equipamentos Eléctricos e Electrónicos que podem possuir efeitos danosos para o ambiente e para a saúde humana. AP1100 n-b.book Page 2 Jeudi, 21. septembre 2006 11:17 113 A impressora e os seus acessórios Coloque a embalagem à sua frente, retire os diversos elementos da impressora e verifique se encontra os elementos descritos em baixo : Um fio de alimentação Adaptador de alimentação Uma impressora Bandeja para papel Um bloco de papel de fotografia (consoante o modelo) Fita (consoante o modelo) CD-Rom

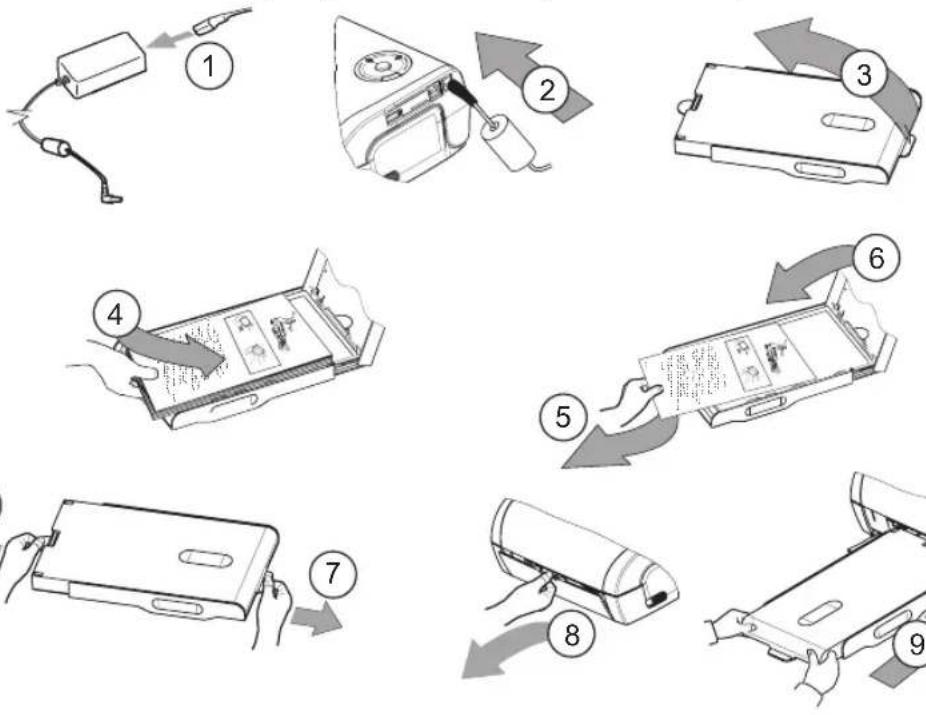

AP1100 n-b.book Page 3 Jeudi, 21. septembre 2006 11:17 114 Instalar a impressora Nota : Ao instalar o aparelho nas proximidades de uma parede ou de um objecto assegure-se de que a distância entre estes e a parte de trás da impressora seja de pelo menos 10 centímetros, para garantir a boa circulação da folha em impressão.

ta folha de protecção antes d

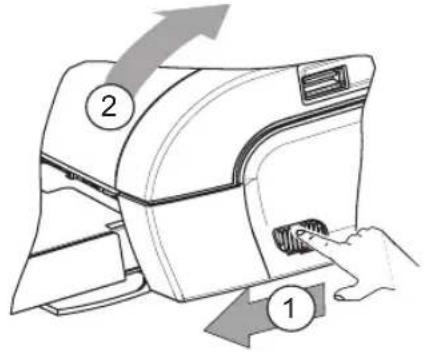

Ligue o fio de alimentação a uma tomada de parede facilmente acessível. AP1100 n-b.book Page 4 Jeudi, 21. septembre 2006 11:17 115 Instalação da fita Nota : Utilise apenas os consumíveis do construtor . Estes são especialmente concebidos para lhe darem um resultado de impressão optimizado (refere-se ao parágrafo p. 7).

Fixe a fita sobre os eixos (6) e feche a impressora. AP1100 n-b.book Page 5 Jeudi, 21. septembre 2006 11:17 116 Conexões - Ligações Utilização Certifique-se de que os consumíveis (papel e fita) estão instalados. Certifique-se de que a sua impressora está ligada à corrente eléctrica. Ligue o equipamento que contém os seus ficheiros para imprimir a uma das portas USB em função do seu equipamento ou aproxime o aparelho equipado com infra-vermelhos da porta infra-vermelhos da impressora para que eles se detectem automaticamente. - Para as ligações WiFi, Pictbrigde e Bluetooth, a transferência do ficheiro é realizada automaticamente desde que a ligação entre os aparelhos ligados se estabeleça. Nota : Ao utilizar o modo Bluetooth, tem de seleccionar a sua fotografia antes de começar a imprimir. O código predefinido do fabricante é 1234. - Para a ligação infra-vermelhos, certifique-se de que a porta infra-vermelhos do aparelho emissor está activa. Aproxime o aparelho emissor da porta infra-vermelhos da impressora. Quando a ligação for estabelecida, a transferência será efectuada. - Num PC, active a impressão através do painel de controlo utilizado com o seu utilitário ou software de impressão.Seleccione a impressora "A6 Photo Printer" para imprimir as fotografias. Nota : As funções "Crystal Image" e "Olhos vermelhos" não estão disponíveis com a ligação ao PC. Durante a transferência de dados e durante a impressão, o indicador de luz localizado em cima da impressora pisca a verde. No fim da transferência, a impressão é automaticamente activada. Janela infra-vermelha Conector USB escravo (para ligar o PC) conector USB mestre, chave Wifi* pictbridge, adaptador Bluetooth*, *Opcional AP1100 n-b.book Page 6 Jeudi, 21. septembre 2006 11:17 117 Regulações Pode melhorar a qualidade de impressão através das funções "Crystal Image" e "Olhos vermelhos". A função "Crystal Image" procede automaticamente a todos as regulações e correcções necessárias em relação à nitidez da imagem, à gestão das cores e ao contraste para obter a melhor qualidade de impressão possível. Por outro lado, os defeitos de exposição são corrigidos (por exemplo as fotografias sobre-expostas são clareadas e as zonas da fotografias que apresentam fortes contrastes são compensadas). A função de correcção de "Olhos vermelhos" corrige os olhos vermelhos das fotografias tiradas com flash. Deve activar estas funções antes de as transferir para a impressora. Para activar estas funções, pressione o botão verde localizado em cima da impressora conforme a seguinte sequência. Pressione o botão verde uma vez. O ícone acende-se, e a função "Crystal Image" é activada. Pressione o botão verde novamente. Os ícones e acendem-se, e as funções "Crystal Image" e "Olhos vermelhos" são activadas. Pressione o botão verde novamente. O ícone apaga-se e o ícone acende-se, e a função "Olhos vermelhos" é activada. Pressione novamente o botão verde. Os ícones , apagam-se, e as funções "Crystal Image" e "Olhos vermelhos" são desactivadas. Consumiveis Os consumíveis utilizados na impressora AgfaPhoto, a fita e o papel são produtos de marca AgfaPhoto. Poderá encontrá-los em qualquer loja na parte reservada à fotografia ou às impressoras, mas também no site internet www.agfaphotoprinter.com. Utilize apenas e exclusivamente os consumíveis da marca AgfaPhoto caso contrário poderá perder a garantia do aparelho. Referência kit consumíveis APR4200 (fita + papel 75 fotos) : 252302798 Referência kit consumíveis APR4200D (2 fitas + papel 150 fotos) : 252303013 AP1100 n-b.book Page 7 Jeudi, 21. septembre 2006 11:17 118 Manutenção Limpar a cabeça de impressão Se a suas fotos apresentarem marcas constantes em todo o comprimento da folha, poderão impurezas se ter acumulado na cabeça de impressão. Prepare um produto de limpeza a base de álcool desnaturado (não utilizar produtos abrasivos, poderiam danificar o seu aparelho) e de cotonetes. Desligue a impressora da tomada de parede. Desligue a impressora, retire a ficha da tomada e aguarde cinco minutos para evitar lesões, a cabeça de impressão tendo subido a uma temperatura elevada. Abra a impressora e limpe a cabeça de impressão como indicado na figura em baixo. Atenção : Não toque nunca a cabeça de impressão com os dedos ou com objectos susceptiveis de a riscar. Feche a impressora e volte a ligar a ficha eléctrica à tomada de parede. Encravamento do papel Se uma folha ficar presa na impressora, sem possibilidade de ser extraida de forma simples, proceda como se segue: Desligue a impressora da tomada de parede. Aguarde cinco minutos, a cabeça de impressão pode adquirir uma temperatura elevada e pode ferir-se se lhe tocar. Abra a impressora e retire a folha encravada. Feche a impressora e volte a ligar a ficha eléctrica à tomada de parede. Atenção : Uma fotografia já ou parcialmente impressa, NUNCA deve ser recolocada na bandeja de papel, pois pode danificar a fita. AP1100 n-b.book Page 8 Jeudi, 21. septembre 2006 11:17 119 Problemas Nota : O seu aparelho possui um dispositivo de temporização automática para evitar que a impressora aqueça quando realiza grandes séries de impressões. A impressora retoma automaticamente a impressão em curso quando a temperatura estiver suficientemente baixa. Indicadores de erros Indicador de luz Problema Vermelho intermitente Fim da fita; Fim de papel; Encravamento do papel. Vermelho fixo Erro de recepção de dados; Consumível não compatível; Formato do ficheiro não compatível.

• Verifique se a sua instalação eléctrica está a funcionar e se a tomada está alimentada. O aparelho foi desligado durante uma impressão

• Verifique se a impressora está desligada e ligue novamente o cabo de alimentação correctamente.

• Ligue a impressora e aguarde que a fase de inicialização esteja terminada, Até que o indicador de luz definido para esta função se ilumine a verde.

• Se uma folha de papel estiver presa, (refer to paragraph Encravamento do papel, page 8).

• A impressão recomeça automaticamente. Não ficou nenhuma foto impressa na folha

• Utilizou folhas em conformidade com as espacificações técnicas ? (refer to paragraph Consumiveis, page 7).

• Colocou as folhas com a face brilhante para cima? A foto impressa tem um traço em todo o comprimento ou muitas manchas

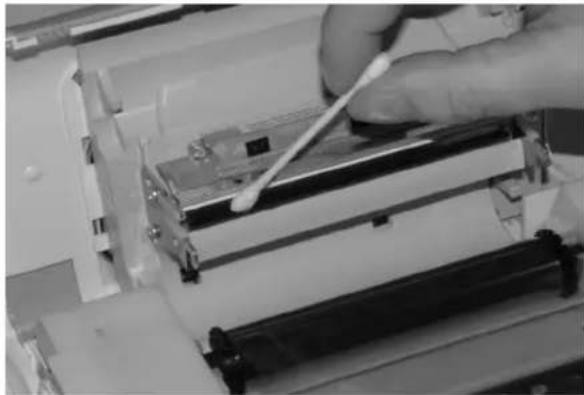

• Proceda à limpeza da cabeça de impressão (refer to paragraph Limpar a cabeça de impressão, page 8). Não é possível imprimir a partir do PC ou máquina fotográfica

• Verifique se o cabo está correctamente ligado (PC, máquina fotográfica,...).

• Instalou o piloto de impressão ?

• Validou o consumível com o smart card fornecido? AP1100 n-b.book Page 9 Jeudi, 21. septembre 2006 11:17 1110 Características técnicas Nome do aparelho : AP1100 Método de impressão : transferência térmica Resolução : 309,8 x 309,8 dpi Cor : 16,7 Milhões em contínuo Velocidade de impressão : inferior a 60 segundos por foto (sem processamento de imagem) Interface : Porta USB compatível 2.0, Infra-Vermelhos Taxa de fotografias transferidas com um periférico sem fios : até 1 Mega-bits Formatos de imagens compatíveis : JPEG (formato predefinido), TIFF, BMP, PNG (a maioria dos tipos) Resolução de imagem suportada : até 18 Milhões de pixeis Consumíveis : papel de fotografia, fita de três cores (amarelo, magenta, cian e um verniz) Tamanho papel : 101 x 152,4 mm sem margens descartáveis Alimentação papel : por carregador automático de capacidade de 20 folhas Alimentação eléctrica : 230 V AC 50/60 Hz Aprovação : CE Margem de utilização para uma impressão optimizada : 15 a 35 °C e 30 a 75 % de humidade Dimensões em mm : 200 x 143 x 78 excluindo a bandeja do papel Peso em kg : 1,4 desligada Consumo energético : em modo espera : 5 W, em modo impressão : 75 W Acessórios adicionais : bolsa, chave WiFi e chave Bluetooth. Visite o nosso site Web em www.agfaphotoprinter.com para encomendar acessórios. Todos estes dados são fornecidos a título de indicação. AgfaPhoto reserva-se o direito de os alterar sem aviso prévio. AP1100 n-b.book Page 10 Jeudi, 21. septembre 2006 11:17 1111 Condições de garantia Para recorrer ao serviço de garantia, deverá contactar o seu revendedor e apresentar-lhe o comprovativo de compra. O revendedor também o aconselhará em caso de avaria. O material novo (excluindo os consumíveis tais como as fitas e o papel de fotografia…) tem garantia da Sagem Communication para cada peça e para a mão-de-obra (fora casos de excepção de garantia mencionados mais abaixo neste documento), nas condições e conforme as modalidades seguintes, contra todos os defeitos de fabricação durante 24 meses a contar da data de compra do material, atestado pelo comprovativo de compra (para os acessórios novos (cabos, etc.) : 3 meses a contar da data de compra). Os materiais reparados durante o período de garantia acima referido têm garantia da Sagem Communication (peças e mão-de-obra)* até à última destas duas datas: fim do tempo de garantia mencionado mais acima ou três (3) meses a contar da intervenção da Sagem Communication. Esta garantia aplica-se logo que o material tenha sido utilizado nas condições normais e para o seu uso. A título de garantia, o seu material será reparado ou substituído gratuitamente (conforme o procedimento indicado pelo seu revendedor). Nenhum material emprestado será fornecido durante o tempo de reparação. Estão excluídos da garantia :

1) As avarias ou os disfuncionamentos ou as deteriorações devidas ao não respeito das instruções de

instalação ou de utilização, a uma causa exterior ao material (choque, raio, incêndio…), a modificações do material efectuadas sem acordo escrito da Sagem Communication, a um defeito de manutenção corrente, tal como descrito na documentação remetida com o material, de vigilância ou de cuidados, ou ainda devido a uma reparação, uma intervenção (abertura ou tentativas de abertura do material) ou manutenção efectuada por pessoas não autorizadas pela Sagem Communication.

2) As deteriorações devidas a uma insuficiência de embalagem e/ou a um mau condicionamento do

3) O desgaste normal do material assim como o desgaste dos acessórios.

4) O fornecimento de novas versões de softwares

5) Os serviços de uso corrente: entrega, instalação ou substituição dos acessórios ou dos consumíveis…

6) as intervenções sobre o material ou softwares modificados ou acrescentados sem o acordo da Sagem

7) As falhas devidas à utilização de produtos ou acessórios não compatíveis com o material.
