MANUAL DE UTILIZADOR HT 60 N B W ACEC

2.1 - Abertura e remoção da grelha de aspiração ................................................................. 38

2.2 - Instalação por baixo do móvel suspenso ....................................................................... 38

2.3 - Instalação na parede ................................................................................................. 38 2.4 - Escolha da versão ..................................................................................................... 39

2.5 - Ligação eléctrica e controlo do funcionamento............................................................... 39

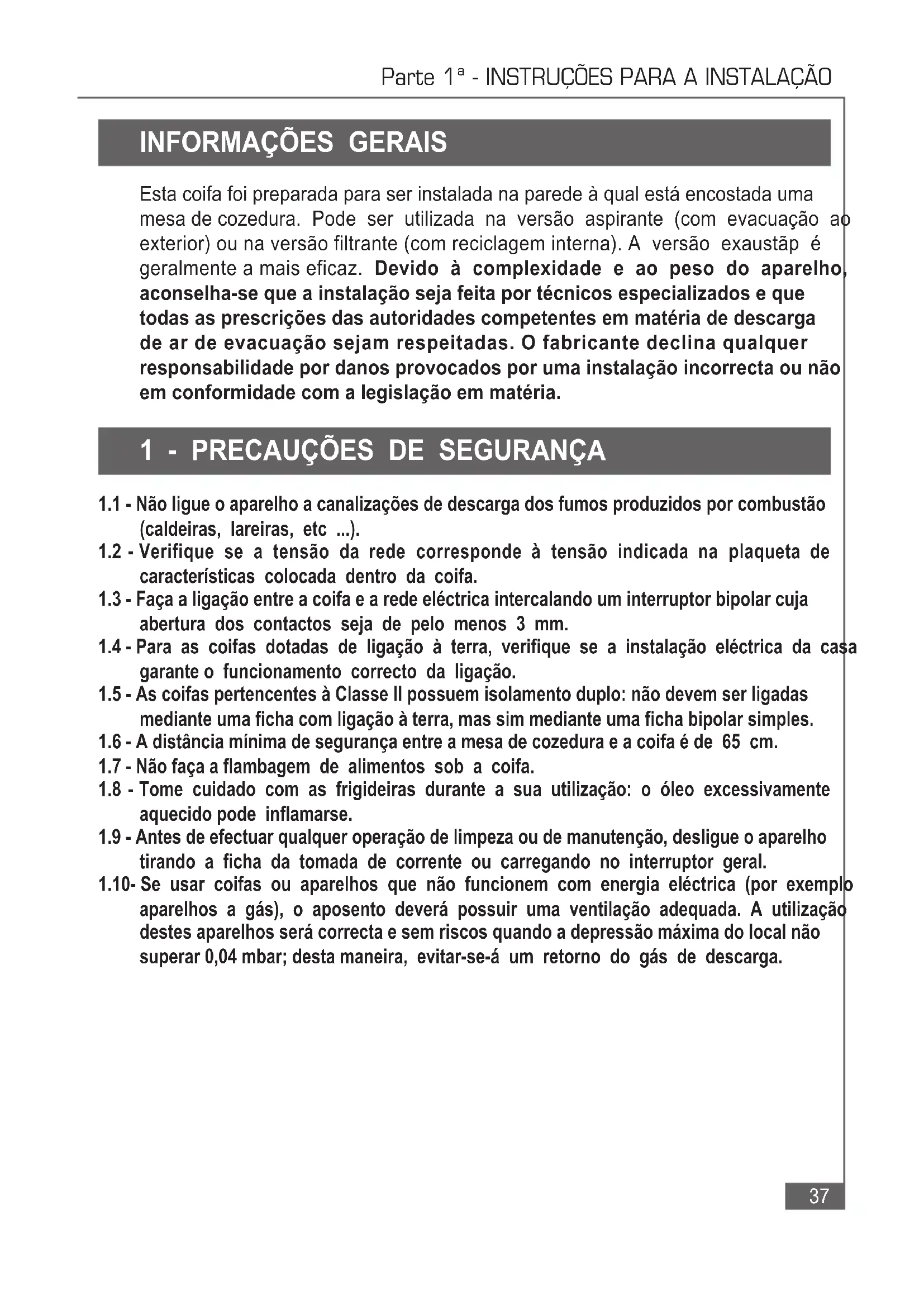

Esta coifa foi preparada para ser instalada na parede à qual está encostada uma mesa de cozedura. Pode ser utilizada na versão aspirante (com evacuação ao exterior) ou na versão filtrante (com reciclagem interna). A versão exaustãp é geralmente a mais eficaz. Devido à complexidade e ao peso do aparelho, aconselha-se que a instalação seja feita por técnicos especializados e que todas as prescrições das autoridades competentes em matéria de descarga de ar de evacuação sejam respeitadas. O fabricante declina qualquer responsabilidade por danos provocados por uma instalação incorrecta ou não em conformidade com a legislação em matéria.

1 - PRECAUÇÕES DE SEGURANÇA

1.1 - Não ligue o aparelho a canalizações de descarga dos fumos produzidos por combustão

(caldeiras, lareiras, etc ...).

1.2 - Verifique se a tensão da rede corresponde à tensão indicada na plaqueta de

características colocada dentro da coifa.

1.3 - Faça a ligação entre a coifa e a rede eléctrica intercalando um interruptor bipolar cuja

abertura dos contactos seja de pelo menos 3 mm.

1.4 - Para as coifas dotadas de ligação à terra, verifique se a instalação eléctrica da casa

garante o funcionamento correcto da ligação.

1.5 - As coifas pertencentes à Classe II possuem isolamento duplo: não devem ser ligadas

mediante uma ficha com ligação à terra, mas sim mediante uma ficha bipolar simples.

1.6 - A distância mínima de segurança entre a mesa de cozedura e a coifa é de 65 cm.

1.7 - Não faça a flambagem de alimentos sob a coifa.

1.8 - Tome cuidado com as frigideiras durante a sua utilização: o óleo excessivamente

aquecido pode inflamarse.

1.9 - Antes de efectuar qualquer operação de limpeza ou de manutenção, desligue o aparelho

tirando a ficha da tomada de corrente ou carregando no interruptor geral. 1.10- Se usar coifas ou aparelhos que não funcionem com energia eléctrica (por exemplo aparelhos a gás), o aposento deverá possuir uma ventilação adequada. A utilização destes aparelhos será correcta e sem riscos quando a depressão máxima do local não superar 0,04 mbar; desta maneira, evitar-se-á um retorno do gás de descarga.38 Parte 1ª - INSTRUÇÕES PARA A INSTALAÇÃO

Alguns sistemas de instalação preveem a abertura e a remoção da grelha de aspiração.

2.1 - Abertura e remoção da grelha de aspiração

Para abrir a grelha, fazer deslizar para o centro os botoes colocados na parte inferior do exaustor. Abrir a viseira. A grelha deslizará girando em volta dos dois pivots posteriores. Com a grelha aberta e na posição vertical, fazer deslizar o pivot posterior da direita, para frente ao longo da abertura lateral, até provocar a sua saída.

2.2 - Instalação por baixo do móvel suspenso

a) móvel préfurado: fixar o exaustor ao móvel, através dos furos já feitos na base do móvel, utilizando os 4 parafusos de 4,2 x 44,4 fornecidos. Não é necessário abrir a grelha. b) Móvel não furado: b.1 - Se ao exaustor está anexado um molde para furação, seguir as instruções contidas no mesmo. b.2 -Se não há molde, abrir a grelha apoiar o exaustor contra a base do móvel e parafusar directamente do interior na madeira com parafusos de 3,5 x 16, nao forneci- dos.

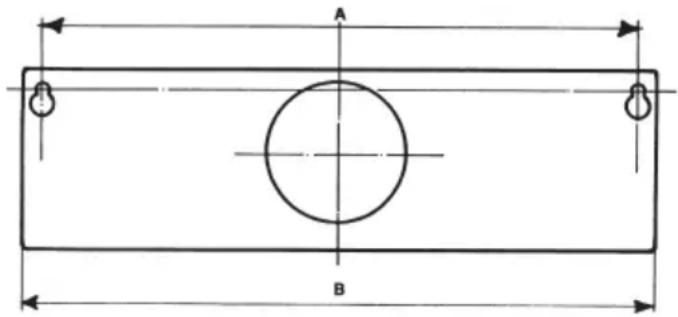

2.3 - Instalação na parede

a) Com o auxílio eventualmente do molde de fu-ração, fazer dois furos de Ø 8 na parede, aplicar as duas buchas, inserir dois parafusos de 4,2 x 44,4 deixando 5 mm não aparafusados, remover a grelha de aspiração, enganchar o exaustor aos dois parafusos nos furos posteriores e proceder do interior, até a fixação completa dos parafusos. b) Se o molde não for disponível, fazer dois furos de Ø 8 (ver des.) e inserir buchas e parafusos procedendo como no parágrafo a. c) Para uma instalação na parede através de esquadrias (opcionais), seguir as instruçães descritas no molde anexado. d) Seguir a advertência 1. 6 .39 Parte 1ª - INSTRUÇÕES PARA A INSTALAÇÃO

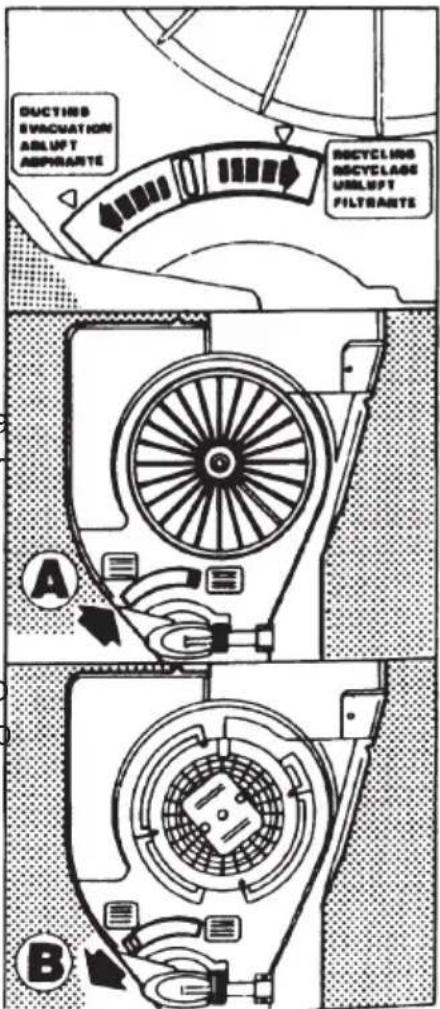

2.4 - Escolha da versão

a) Aspirante Abrir a grelha de aspiração e posicionar a alavanca ou o indicador do botão naposição -aspirante- até o fim do seu curso (B). Eliminar, se aplicado, o filtro de carvão activo, desaparafusando o botão central ou girando lentamente no sentido anti-horário,para desenganchar o grampo central à baioneta. Ligar o tubo externo ao anel de raccord de Ø 100 mm (ou Ø 120 mm em alguns modelos), posicionado na abertura superior ou posterior conforme a necessidade. Aplicar a bucha no furo que ficou livre. Seguir com atenção a advertência 1.1. b) Filtrante Abrir a grelha de aspiração e posicionar a alavanca ou o indicador do botão, na posição filtrante, ao fim do seu curso (A). Aplicar o filtro de carvão activo, no suporte do motor com o botão metalico central, ou gi- rando lentamente no sentido horário, para enganchar o grampo central a baioneta. Se existe canalização externa, poderá permanecer ligada.

2.5 - Ligação eléctrica e controlo do

É preciso respeitar à risca as precauções de segurança 1.2, 1.3, 1.4 e 1.5 do parágrafo 1.

2 - Depois de ter feito a ligação eléctrica,

verifique o funcionamento correcto da iluminação, do accionamento do motor e da mudança das velocidades.40 Parte 2ª - INSTRUÇÕES PARA A UTILIZAÇÃO E A MANUTENÇÃO

3.1 - O interruptor acciona-se o motor, a regulagem da velocidade e a iluminação da

plataforma de cozedura. Para um melhor rendimento do aparelho, aconselha-se abrir a viseira e usar a velocidade maior, no caso em que haja uma forte concentração de odores e fumo; a velocidade intermediaria ou inferior para uma troca de ar, limpo de modo silencioso e economico. É aconselhável ligar o exaustor quando inicia-se a cozinhar, deixando ligado quando terminado, ainda por alguns minutos. 3.2- Seguir com atençúo as advertências 1. 7 e 1. 8 .

4 - MANUTENÇÃO E LIMPEZA

Uma boa manutenção garante um elevado rendimento e, uma longa duração do exaustor. ATENÇÃO: O acumular de gordura no interior do filtro, pode acarretar também riscos de incendio. Aconselha-se portanto de seguir escrupulosamente as instruções indicadas.

4.1 - Filtro antigordura

É um filtro mecânico, fornecido em varios tipos, que retém as partículas de gordura. Está colocado no interior da grelha de aspiração. Para fazer a sua manutenção, seguir o seguinte: a) Generalidades: independente do tipo de filtro, para retirá-lo, abrir a grelha e remover os grampos metálicos. b) Filtro descartável (espessura de 1 mm aproximadamente): não lavar, substituir a cada 2 meses: Se o filtro for dotado de indicadores quimicos de saturação, substituir quando: b.1 - A cor violeta dos pontos visíveis exteriormente, espalha-se por toda a superfície do filtro. b.2 - A cor vermelha das faixas internas, normalmente não visíveis exteriormente, tornareh-se visíveis. c) Filtro sintético (espessura de 10 mm aproximadamente): É reutilizável e deve ser lavado a cada 2 meses em água morna com detergente neutro, deixando enxugar depois de ser levemente torcido, numa fonte de calor de no máximo 40°C. Substituir depois de 5 ou 6 lavagens. d) Filtro metálico multicamadas: deve ser lavado 1 vez por mes, com água e detergen- te ou na máquina de lavar louça. Enxugar bem antes de recolocá-lo.41 Parte 2ª - INSTRUÇÕES PARA A UTILIZAÇÃO E A MANUTENÇÃO

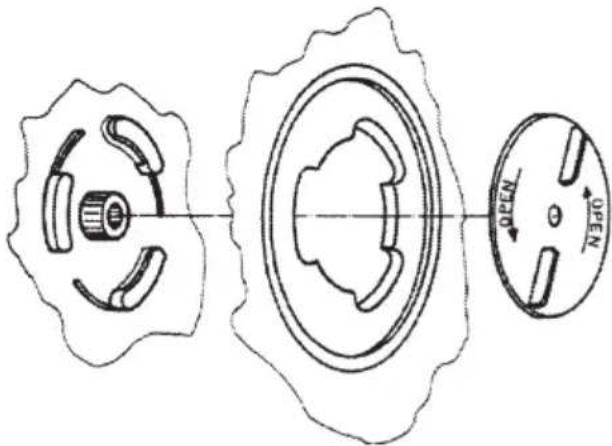

4.2 - Filtro a carvão activo

É o filtro quimico que retém os odores no exaustor. Para removêlo, abrir a grelha e desaparafusar o botão metálico central, ou então girar no sentido anti-horário o filtro até desenganchar a baioneta central. Mon- tar procedendo inversamente. Para um bom rendimento, substituir a cada 3 meses.

Se uma lâmpada não funciona, abrir a grelha de aspiração e controlar se está bem aparafusada. Se for necessário, trocála por outra de igual potencial e tipo.

Limpar o exaustor com água morna e detergente neutro; evitar o uso de alcool, solventes e abrasivos. Para todas as operações do ponto 4.1 ao ponto 4.4, seguir a advertência 1. 9 e principalmente a operação 4.3.4329475 01 - 300600
