HT60W - Exaustor de cozinha ACEC - Manual de utilização gratuito

Marca	ACEC
Modelo	HT60W
Categoria	Coifa aspirante
Tipo de instalação	De parede ou sob armário
Modo de funcionamento	Evacuação externa ou reciclagem interna
Largura (modelo 60 cm)	600 mm
Distância mínima ao plano de cozimento	65 cm
Alimentação elétrica	220-240 V ~ 50 Hz
Potência do motor	Aproximadamente 200 W (estimativa)
Iluminação	Lâmpadas substituíveis (mesmo tipo e potência)
Filtro de gordura	Metálico multicamadas lavável (ou sintético conforme versão)
Filtro de carvão ativado	Para modo reciclagem, substituição a cada 3 meses
Número de velocidades	Várias (interruptor)
Limpeza	Água morna e detergente neutro, evitar abrasivos
Segurança	Isolamento duplo (classe II), parada bipolar 3 mm, aterramento se necessário
Peças de reposição	Filtro de gordura, filtro de carvão, lâmpadas
Manual disponível	Francês e outros idiomas (PDF gratuito)

Perguntas frequentes - HT60W ACEC

Como instalar a coifa na parede?

Faça dois furos de 8 mm na parede, insira buchas e parafusos 4,2 x 44,5 mm deixando 5 mm não apertados. Pendure a coifa nos parafusos e aperte definitivamente. Respeite uma distância mínima de 65 cm acima do plano de cozimento.

Qual é a distância de segurança entre a coifa e a placa de cozimento?

A distância mínima é de 65 cm. Para placas a gás, respeite as instruções do fabricante se for maior.

Como limpar o filtro de gordura metálico multicamadas?

Lave-o todos os meses em água morna com detergente normal. Você também pode lavá-lo na máquina de lavar louça. Seque-o antes de recolocá-lo.

Quando substituir o filtro de carvão ativado?

O filtro de carvão ativado deve ser substituído a cada três meses para garantir uma boa filtragem de odores no modo reciclagem.

Como mudar do modo evacuação para o modo reciclagem?

Abra a grade de aspiração e posicione a alavanca de conversão na posição filtrante (A). Instale o filtro de carvão ativado no suporte do motor.

O que fazer se a coifa não ligar?

Verifique primeiro se a coifa está conectada e se o interruptor bipolar está na posição ligado. Se a iluminação não funcionar, abra a grade e verifique a lâmpada; substitua-a se necessário por uma do mesmo tipo e potência.

Como abrir a grade de aspiração?

Desloque para o centro os botões situados na parte inferior da coifa, depois abra a viseira. A grade deslizará em torno dos pivôs posteriores.

Posso usar a coifa em modo reciclagem sem duto externo?

Sim, em modo reciclagem, a coifa pode permanecer conectada a um duto interno ou funcionar sem duto, com o filtro de carvão ativado instalado.

Quais tipos de filtros de gordura estão disponíveis?

Vários tipos podem ser fornecidos: filtro fino descartável (substituição a cada 2 meses), filtro sintético lavável (5-6 lavagens), ou filtro metálico multicamadas lavável.

Como substituir a lâmpada da coifa?

Desconecte a coifa ou desligue a alimentação. Abra a grade de aspiração, desenrosque a lâmpada defeituosa e substitua-a por uma lâmpada do mesmo tipo e potência. Feche a grade e restabeleça a alimentação.

MANUAL DE UTILIZADOR HT60W ACEC

2.1 - Abertura e remoção da greha de aspiração 38
2.2 - Instalação por baixo do|móvel suspensor 38
2.3 - Instalação na parede 38
2.4 -Escolha da versao 39
2.5 - Ligação eletrica e controlo do controle 39

3 - FUNCIONAMENTO 40

4 - MANUTENÇÃO E LIMPEZA 40

4.1 - Filtro antigordura 40
4.2 - Filtro a carvao activo 41
4.3 - Illuminação 41
4.4 - Limpeza 41

GENERALITA

Esta coifa foi preparada para ser instalada na parede à qual está encostada uma mesa de cozedura. Pode ser'utilizada na versão aspirante (com evacuação ao exterior) ou na versão filtrante (com reciclagem interna). A versão exaustapé geralmente a mais eficaz. Devido à complexidade e ao peso do aparelho, aconselho-se que a instalação sera feita por tecnicos especializados e que todas as prescrições das autoridades competentes em materia de descarga de ar de evacuação sejam respeitadas. O fabricante declina qualquer responsabilité por danos provocados por uma instalação Incorrecta ou não em conformidade com a leiislação em materia.

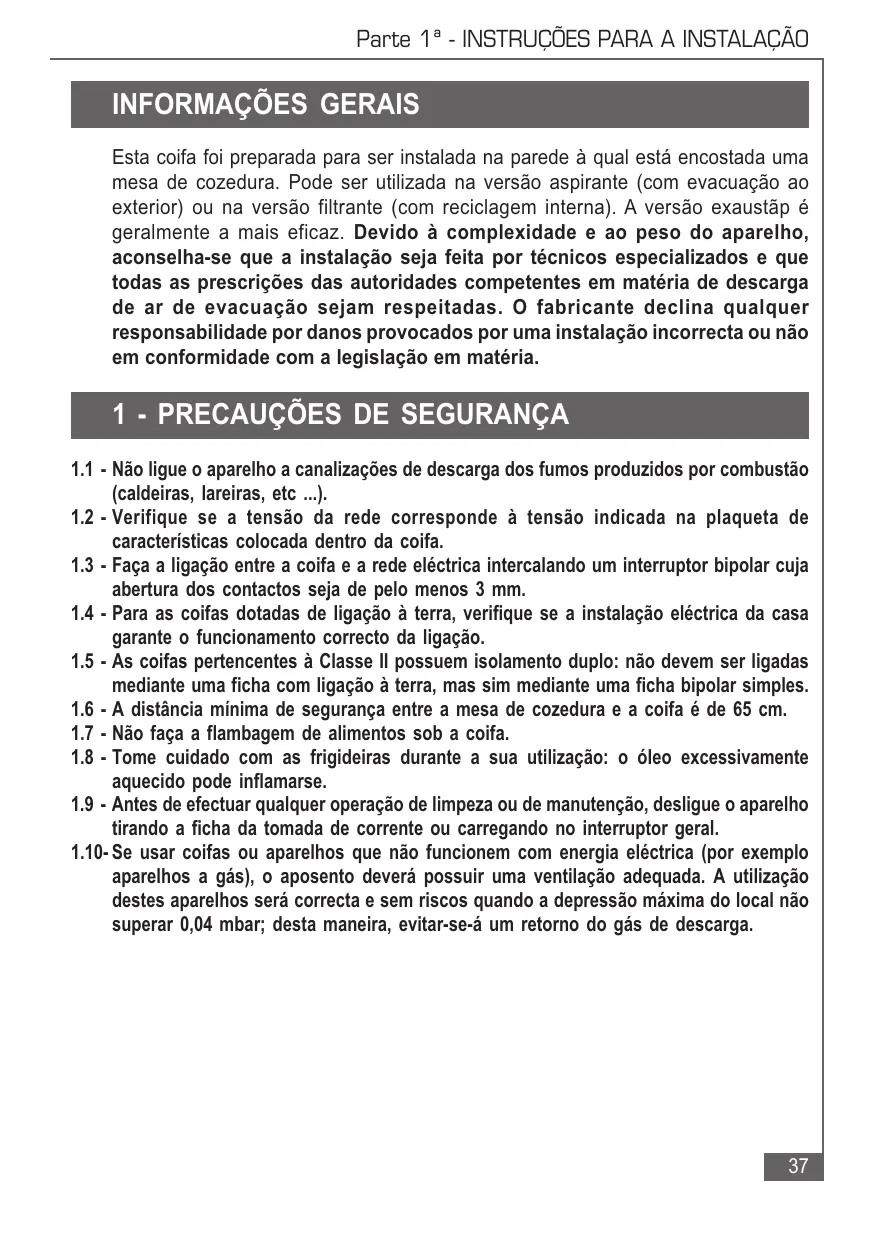

1 - PRECAUÇÉS DE SEGURANÇA

1.1 - Não ligue ou aparecido a canalização de descarga dos fumes produzidos por combustão (caldeiras, lareiras, etc ...).
1.2 - Verifique se a tensão da rede corresponde à tensão indicada na plaqueta de caractéristicas colocada dentro da coifa.
1.3 - Faça a ligação entre a coifa e a rede elétrica intercalando um interruptor bipolar cuja abertura dos contactos sera de pelo menos 3 mm.
1.4 - Para as cofas dotadas de ligaçao a terra, verifique se a instalacao eletrica da casa garante o functimento correcto da ligaçao.
1.5 - As cofas pertencentes à Classe II possuem isolamento duplo: não devem ser ligadas mediante una FHA com ligação à terra, mas sim mediante una FHA bipolar simples.
1.6 - A distência minima de segurarça entre a mesa de cozedura e a coifa é de 65 cm.
1.7 - Não faça a flambagem de alimentos sob a coifa.
1.8 - Tomecio com as frigideiras durante a suautilização: o oleo excessivamente aquecido pode inflamarse.
1.9 - Antes de efectuar qualquer operatione de limpeza ou de manutencao, deslige o aparelho tirando a ficha da tomada de corrente ou correngando no interruptor geral.
1.10- Se usar coifas ou aparehos que não funciona com energia elétrica (por exemplo aparehos a gás), oDSP éperado possuir uma ventilação adequada. Autilização destes aparehos sera correctae sem riscos quando a depressão Tmaxa do local não superar 0,04 mbar;这对于a maneira, evapor-se-a um returno do gás de descarga.

2 - INSTALLação

Alguns sistemas de instalacao preveem a abertura e a remoção da greha de aspiração.

2.1 - Abertura e remoção da grelha de aspiração

ParaAbrir a grelha, fazer deslizar para o centro os botoes colocados na parte inferior do exaustor. Abrir a viseira. A grelha deslizará girando em volta dos dos pivots posteriores. Com a grelha aberta e na posicao vertical, fazer deslizar o pivot posterior da direita, pararente ao longo da abertura lateral, até provocar a sua saida.

2.2 - Instalação por boa doovel suspensoro

a) móvil préfurado: fixar o exaustor ao mover, através dos furos ja feitos na base do mover, utilizing os 4 parafusos de 4,2 x 44,4 fornecidos. Não é necessário Abrir a grelha.
b) Móvel não furado:

b.1 - Se ao exaustor está anexado um molde para furação, seguir as instruções contidas no mesmo.
b.2 -Se não há molde, encontrar a grelha apoiar o exaustor contra a base do mover e parafusar directamente do interior na madeira com parafusos de 3,5 x 16, não fornecidos.

2.3 - Instalação na parede

a) Com o auxilio eventualmente do molde de fu-ração, fazer bois furos de 0 8 na parede, aplicar as两大 buchas, inserir bois parafusos de 4,2 x 44,4arethando 5 mm não aparafusados, remove a grelha de aspiração, enganchar o exaustor aois bois parafusos nos furos posteriores e proceberdo interior, até a fixação completenessa dos parafusos.
b) Se o molde não for disponible, fazer dois furos de 0 8 (ver des.) e inserir Buchas e parafudos procedendo como no parágrafo a.
c) Para uma instalação na parede atraves de esquadrias (optionalis), seguir as instruções descritas no molde anexado.
d)Seguir advertência1.6.

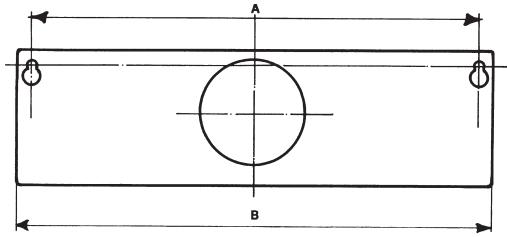

B mm.	500	550	600	700	800	900	1000	1200
A mm.	468	518	568	668	768	868	968	1168

2.4 - Escolha da versão

a) Aspirante

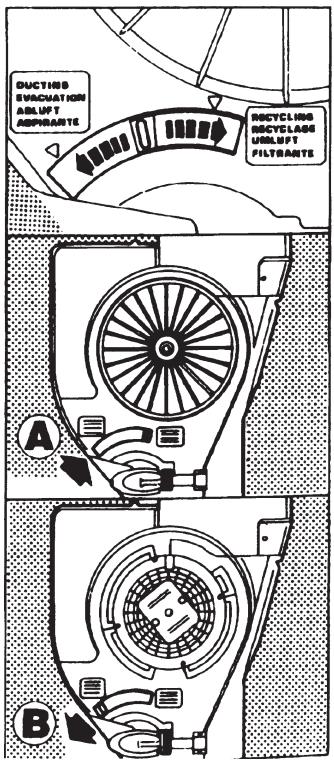

Abrir a greilha de aspiração e posicionar a alavanca ou o indicator do botão naposição -aspirante- até o fim do seu的方式来 (B). Eliminar, se aplicado, o fazer de carvão activo, desaparafusando o botão central ou girando lentamente no sentido anti-horário,para desenganchar o grampo central à baioneta. Ligar o tubo externo ao anel de raccord de 0 100 mm (ou 0 120 mm em outros modelos), posicionado na abertura superior ou posterior conforme a necessidade. Aplicar a bucha no furo que ficou livre. Seguir com atençao a advertência 1.1.

b) Filtrante

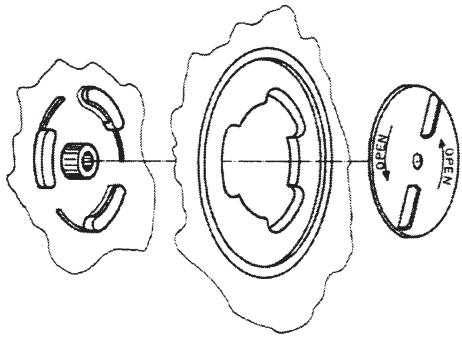

Abrir a greilha de aspiração e posicionar a alavanca ou o指示or do botão, na posicao filtrante, ao fim do seu的方式来 (A). Aplicar o fazer de carvão activo, no suporte do motor com o botão metalico central, ou girando lentamente no sentido horário, para enganchar o grampo central a baioneta. Se existe canalização externa, poderá permanecer ligada.

2.5 - Ligação eletrica e controlo do

funccionamento

1 - É preciso respeitar à risca as precações de segurarça 1.2, 1.3, 1.4 e 1.5 do parágrafo 1.
2 - Depois de ter feito a ligação eletrica, verifique o-functionamento correcto da illuminação, do actionamento do motor e da mudança das velocidades.

3 - FUNCIONAMENTO

3.1 - O interruptor acontez-se o motor, a regulagem da velocidade e a illuminação da plataforma de cozedura. Para um melhor rendimento do aparecido, aconselho-se Abrir a viseira e usar a velocidade maior, no caso em que fazer uma forte concentração de odores e fumo; a velocidade intermediaria ou inferior para uma troca de ar, limpo de modo silencioso e economico. É aconselhoHVel ligar o exaustor quando inicia-se a cozinhar, deixando ligado quando terminado,aina por elescretos.
3.2-Seguir com atenço as advertencias 1.7e1.8.

4 - MANUTENÇÃO E LIMPEZA

Uma boa manutenção garanté um elevado rendimento e, uma longa duração do exaustor. ATENÇão: O acumular de gordura no interior do过滤o, pode acarretar也是非常 ricos de incendio. Aconselha-se portanto de seguir escrupulosamente as instruções indicadas.

4.1 - Filtro antigordura

É um FILTER mecânico, fornecido em various temas, que retém as partículas de gordura. está colocado no interior da grelha de aspiração. Para fazer a sua manutenção, seguir o segunte:

a) Generalidades: independente do tipo de FILTER, para retirar-lo, partir a grelha e remove os gramos metálicos.
b) Filtro descartável (espessura de 1 mm aproximadamente): não lavar, substituir a cada 2 vezes:

Se o filtró for dotado de indicatores químicos de saturação, substituir quando:

b.1 - A cor violeta dos pontos visíveis exteriormente, espalha-se por toda a superficie do FILTER.
b.2 - A cor vermelha das faixas internas, normalmente não visíveis exterioramente, tornareh-se visíveis.

c) Filtro sintético (espessura de 10 mm aproximadamente): É reutilização e deve ser lavado a cada 2 meSES em água morna com detergente neutro, deixando enxugar depuis de ser levemente torcido, numa fonte de calor de no máximo 40^ . Substituir depuis de 5 ou 6 lavagens.
d) Filtro metalico multacamadas: delve ser lavado 1 vez por mes, com agua e detergente ou na ámbuna de lavar louça. Enxugar bem antes de recolocá-lo.

4.2 - Filtro a carão activo

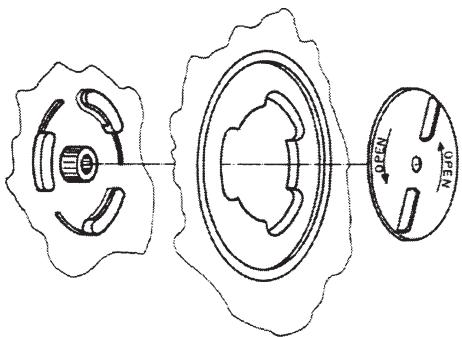

É o filtro químico que retém os odeores no exaustor. Para remover é, Abrir a greha e desaparafusar o botão metalico central, ou então girar no sentido anti-horário o filtro até desenganchar a baioneta central. Montar procedendo inversionsamente. Para um bom rendimento, substituir a cada 3 mezes.

4.3 - Illuminação

Se uma lâmpada não funciona,verter a greha de aspiração e controlar se está bem aparafusada. Se for necessário, trocála por outra deignmental e tipo.

4.4 - Limpeza

Limpar o exaustor com agua morna e detergente neutro; evitar o uso de alcohol, solventes e abrasivos. Para todas as operações do punto 4.1 ao punto 4.4, seguir a advertência 1.9 e principalmente a operação 4.3.
