HT60W - Dunstabzugshaube ACEC - Kostenlose Bedienungsanleitung

Marke	ACEC
Modell	HT60W
Kategorie	Dunstabzugshaube
Installationsart	Wandmontage oder Unterbaumontage
Betriebsart	Abluft oder Umluft
Breite (Modell 60 cm)	600 mm
Mindestabstand zur Kochfläche	65 cm
Stromversorgung	220-240 V ~ 50 Hz
Motorleistung	ca. 200 W (Schätzung)
Beleuchtung	Austauschbare Lampen (gleicher Typ und Leistung)
Fettfilter	Waschbarer Mehrschicht-Metallfilter (oder synthetisch je nach Version)
Aktivkohlefilter	Für Umluftbetrieb, Austausch alle 3 Monate
Anzahl der Geschwindigkeiten	Mehrere (Schalter)
Reinigung	Warmes Wasser und neutrales Reinigungsmittel, Scheuermittel vermeiden
Sicherheit	Doppelte Isolierung (Klasse II), zweipolige Abschaltung 3 mm, Erdung falls erforderlich
Ersatzteile	Fettfilter, Aktivkohlefilter, Lampen
Anleitung verfügbar	Französisch und andere Sprachen (kostenloses PDF)

Häufig gestellte Fragen - HT60W ACEC

Wie installiere ich die Dunstabzugshaube an der Wand?

Bohren Sie zwei 8 mm Löcher in die Wand, setzen Sie Dübel und Schrauben 4,2 x 44,5 mm ein, lassen Sie 5 mm unverschraubt. Hängen Sie die Dunstabzugshaube an die Schrauben und ziehen Sie sie endgültig fest. Halten Sie einen Mindestabstand von 65 cm über der Kochfläche ein.

Wie groß ist der Sicherheitsabstand zwischen der Dunstabzugshaube und dem Kochfeld?

Der Mindestabstand beträgt 65 cm. Bei Gasherden sind die Herstellerangaben zu beachten, falls dieser größer ist.

Wie reinige ich den Mehrschicht-Metallfettfilter?

Waschen Sie ihn monatlich mit warmem Wasser und einem normalen Reinigungsmittel. Sie können ihn auch in der Spülmaschine waschen. Trocknen Sie ihn, bevor Sie ihn wieder einsetzen.

Wann muss der Aktivkohlefilter ersetzt werden?

Der Aktivkohlefilter muss alle drei Monate ausgetauscht werden, um eine gute Geruchsfiltration im Umluftbetrieb zu gewährleisten.

Wie wechsle ich vom Abluft- in den Umluftbetrieb?

Öffnen Sie das Ansauggitter und stellen Sie den Umschalthebel auf die Position Umluft (A). Installieren Sie den Aktivkohlefilter auf der Motorhalterung.

Was tun, wenn die Dunstabzugshaube nicht angeht?

Überprüfen Sie zuerst, ob die Dunstabzugshaube eingesteckt ist und der zweipolige Schalter auf Ein steht. Wenn die Beleuchtung nicht funktioniert, öffnen Sie das Gitter und überprüfen Sie die Lampe; ersetzen Sie sie bei Bedarf durch eine gleichen Typs und gleicher Leistung.

Wie öffne ich das Ansauggitter?

Bewegen Sie die Knöpfe im unteren Teil der Dunstabzugshaube zur Mitte, dann öffnen Sie die Klappe. Das Gitter gleitet um die hinteren Achsen.

Kann ich die Dunstabzugshaube im Umluftbetrieb ohne Außenleitung verwenden?

Ja, im Umluftbetrieb kann die Haube an einen Innenleitungskanal angeschlossen bleiben oder ohne Leitung betrieben werden, sofern der Aktivkohlefilter installiert ist.

Welche Arten von Fettfiltern sind verfügbar?

Mehrere Typen können mitgeliefert werden: Einweg-Dünnfilter (Austausch alle 2 Monate), waschbarer Kunststofffilter (5-6 Wäschen) oder waschbarer Mehrschicht-Metallfilter.

Wie tausche ich die Lampe der Dunstabzugshaube aus?

Trennen Sie die Dunstabzugshaube vom Stromnetz oder schalten Sie die Stromversorgung ab. Öffnen Sie das Ansauggitter, schrauben Sie die defekte Lampe heraus und ersetzen Sie sie durch eine Lampe gleichen Typs und gleicher Leistung. Schließen Sie das Gitter und schalten Sie die Stromversorgung wieder ein.

BEDIENUNGSANLEITUNG HT60W ACEC

SICHERHEITSHINWEISE 21

MONTAGE 22

Elektrischer Anschluß und Funktionskontrolle 23

Bedienung 24

Umluft 24

Wartung 24

1 -Fettfilter 24
2-Aktiv-Kohlefilter (beim Kundendienst oder im Zubehorhandel erhältlich) 25

ALGEMEEN 27

1 - VEILIGHEIDSMAATREGELEN 27

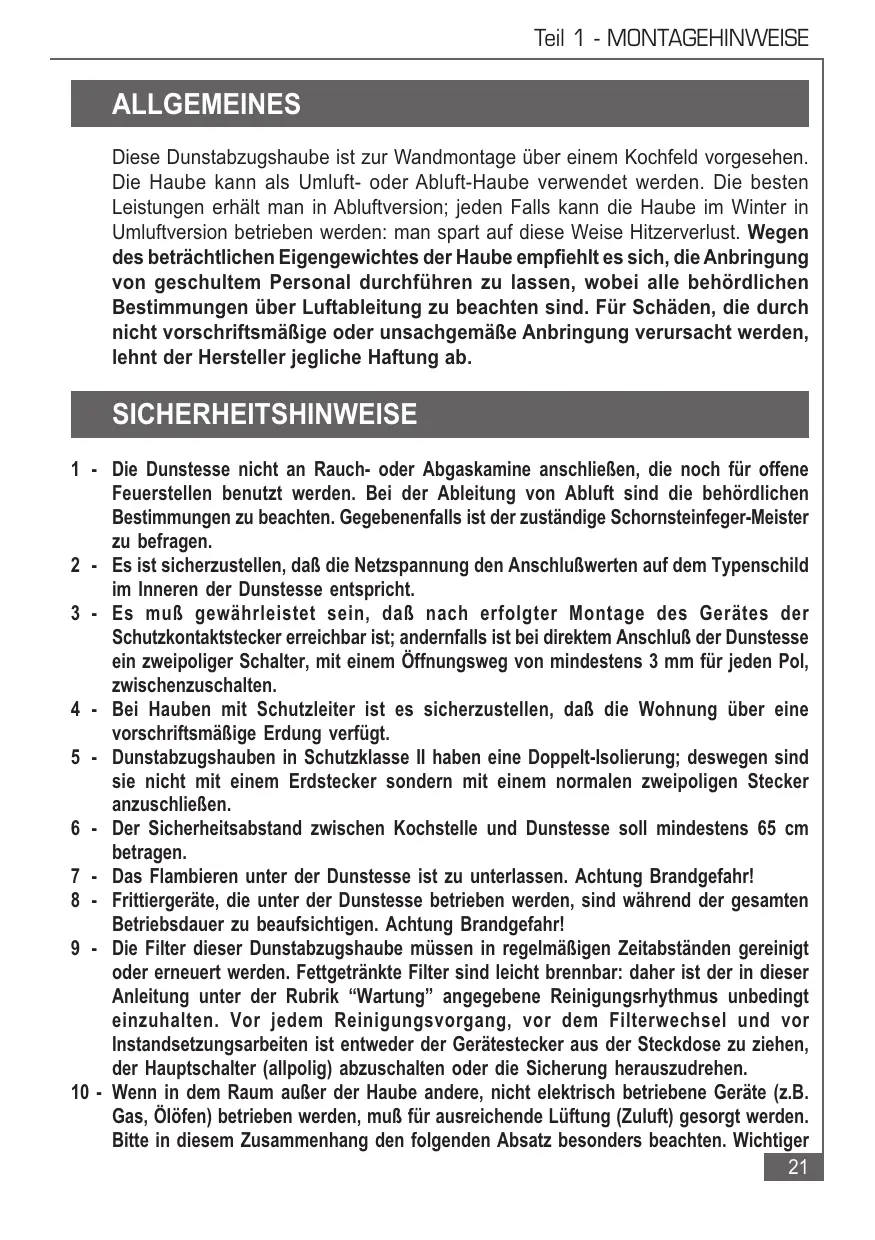

These Dunstabzugshaube ist zur Wandmontage über einem Kochfeld vorgesehen. Die Haube kann als Umluft- oder Abluft-Haube verwendet werden. Die besten Leistungen erhält man in Abluftversion; jeder Falls kann die Haube im Winter in Umluftversion betrieben werden: man spart auf diese Weise Hitzerverlust. Wegen des beträchtlichen Eigengewichtes der Haube empfeht es sich, die Anbringung von geschultem Personal durchführren zu halten, wobei alle behördlichen Bestimmungen über Luftableitung zu beachten sind. Für Schäden, die durch nicht vorschriftsmäßige oder unsachgemäß Anbringung verursacht werden, lehtn der Hersteller jegliche Haftung ab.

SICHERHEITSHINWEISE

1 - Die Dunstesse nicht an Rauch- oder Abgaskamine anschließen, die noch für offene Feuerstellen benutzt werden. Bei der Ableitung von Abluft sind die behördlichen Bestimmungen zu beachten. Gegebenenfalls ist der zuständige Schornsteinfeger-Meister zu befragen.
2 - Es ist sicherzustellen, daß die Netzspannung den Anschlußwerten auf dem Typenschild im Inneren der Dunstesse entspricht.
3 - Es muß gewährleistet sein, daß nach erfolgter Montage des Gerätes der Schutzkontaktstecker erreichbar ist; andernfalls ist bei direktem Anschluß der Dunstesse ein zweipoliger Schalter, mit einem Öffnungsweg von mindestens 3 mm für jeder Pol, zwischenzuschalten.
4 - Bei Hauben mit Schutzleiter ist es sicherzustellen, daß die Wohnung über eine vorschrifsmäßige Erdung verfügt.
5 - Dunstabzugshauben in Schutzklasse II haben eine Doppelt-Isolierung; deswegen sind sie nicht mit einem Erdstecker sondern mit einem normalen zweipoligen Stecker anzuschreiben.
6 - Der Sicherheitsabstand zwischen Kochstelle und Dunstesse soll mindestens 65 cm detragen.
7 - Das Flambieren unter der Dunstesse ist zu unterlassen. Achtung Brandgefahr!
8 - Frittiergeräte, die unter der Dunstesse betrieben werden, sind während der gesamten Betriebsdauer zu beaufsichtigen. Achtung Brandgefahr!
9 - Die Filter dieser Dunstabzugshaube müssen in regelmäßigen Zeitabständen gereinigt oder erneuert werden. Fettgetränkte Filter sind leicht brennbar: davon ist der in dieser Anleitung unter der Rubrik "Wartung" angegebene Reinigungsrhythmus unbedingte einzahlten. Vor jedem Reinigungsvorgang, vor dem Filterwechsel und vor Instandsetzungsarbeiten ist entweder der Gerästecker aus der Steckdose zuziehen, der Hauptschalter (allpolig) abzuschalten oder die Sicherung hersauszudrehen.
10 - Wenn in dem Raum außer der Haube andere, nicht elektrisch betriebene Geräte (z.B. Gas, Ölfen) betrieben werden, muß für ausreichende Lüftung (Zuluft) gesorgt werden.itte in thisem Zusammenhang den folgenden Absatz entsprechenden beachten. Wichtiger

Hinweis für den Abluftbetrieb Bei gleichzeitigem Betrieb einer Dunstabzugshaube und einer raumluftabhängigen Feuerstände (wie z.B. gas-, öl oder kohlebetriebene Heizgeräte, Durchlaufer-hitzer, Warmwasserbereiter) ist Vorsicht geboten, da beim Absaugen der Luft durch die Dunstabzugshaube dem Aufstellraum die Luft entnommen wird, die die Feuerstände zur Verbrennung benötigt. Ein gefahrloser Betrieb ist möglich, wenn bei gleich-zeitigem Betrieb von Haube und raumluftabhängiger Feuerstände im Aufstellraum der Feuerstände ein Unterdruck von hochstens 0,04 mbar erreicht wird und damit ein Rücksaugen der Feuerstättenabgase vermieden wird. Dies kann erreicht werden, wenn durch nicht ver-schließbare Öffnungen, z.B. Turen, Fenster, Zuluft/Abluftmauerkästen oder andere technische Maßnah-men, wie gegenseitige Verriegelung o.a., die Verbrennunglauf nachströmen kann. Anmerkung: Bei der Beurteilung muß immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z.B. Koch-mulde und Gasherd, wird diese Regel nicht angewendet. Im Zweifelsfalle muß der zuständige Schornsteinife-germeister zu Rate gezogen werden. Wenn die Dunstabzugshaube im Umluftbetrieb - unter Verwendung eines separat zu beschaffenden Aktiv-kohlefilters - verwendet wird, ist der Betrieb ohne Einschränkung möglich.

Abluft:

Der Abluftkanalarfur an an einen Luftschacht an-geschlssen werden (nicht an einen noch benutzten Kamin!) oder sollte direkt ins Freie fuhren. Der Weg des Abluftkanals von der Dunstabzugshaube bis zum Luftschacht sollte nicht mehr als 4-5 Meter betragen und möglichst gerade verlegt werden. Ist der Weg langer oder mit mehreren Bogen versehen, kann eine erhebliche Verschlechterung der Luftleistung die Folge sein. Bei Reduzierung des Abluft Querschnits, z.B. durch Kleinere Flachkanalsysteme, tritt gleichfalls eine erhebliche Verschlechterung der Luftleistung sowie ein Anstieg der Gerauschbildung ein. Es wird daher in solchen Fällen die Installation von Umluftgeräten empfohlen.

MONTAGE

a) Wandmontage

Unter Verwendung der jeder Haube beiliegenden Bohrschablone werden zwei 8 mm Dübel eingesetzt und die Schrauben 4,2 × 44,4 mm eingedrecht (Abstand von Schraubenkopf zur Wand ca. 5 mm). Das Fettfiltergitter der Dunstabzugshaube (nach Betätigten der seitlichen Kunststoffschieber zur Gerätemitte hin) abklappen und Herausnahmen. Die Dunstabzugshaube unter Benutzung der an der Rückwand angeordneten "Schlüssellicher" an den Wandschrauben einhängen und diese sodann festdrehen (B). Einige Geräteversionen sind mit zusätzlichen Wandbefestigungslaschen ausgestattet (Mehrpreis). These Laschen konnen unter Verwendung von Dübern und Schrauben an der Wand befestigt werden, und die Dunstabzugshaube kann eingehangen werden. Der beiliegende Arretierungswinkel wird nach dem Einhängen der Haube hinteniben, im Winkel am Gerät und an der Wand anliegend angeschaubt. Dadurch wird unbeabsichtigtes "Ausheben" der Dunstabzugshaube vermieden (A).

b) Schrankmontage

In der Haubenoberseite sind mehrere Bohrungen eingearbeitet, die eine Befestigung unter Hängeschranken erfolglichen. Nach dem Anbringenden entsprechenden Bohrungen an der Schrankunterseite (Bohrschablone verwenden), kann die Haube unter Verwendung der beiliegenden Schrauben mit dem Schrank verschraubt werden. Wahrend der Montage muß die Dunstabzugs-haube nach unten abgestützt werden.

c) Montage Abluftführung

Bei Ablufthauben muß zusätzlich ein Abluftrohr vom Luftaustritt am Gerät nach außen verlegt werden (Material im Handel erhältlich). Die Dunstabzugshaube ist mit einem Luftabgang nach hinten und nach oben versehen. Durch Austauschen der Verschlußscheibe und des Luftstutzens kann beliebig die gewünschte Geräteöffnung für den Luftabgang gewählt werden. Scheibe und Stutzen können durch eine Drehbewegung aus den Gehäuseausschnitten genommen und umgekehrt wieder eingesetzt werden. Sofern das obere Gehäuseloch als Luftabgang benutzt wird, muß im Boden des Hängeschrankes analog ein runder Ausschnitt in den Schrankboden gesagt werden, wiederum unter Benutzung der Bohrschablone.

d) Montage bei Umluft

Bei Hängeschränken von mehr als 35 cm Tiefe muß darauf geachtet werden, daß die Haube so welt nach vorn angeschraubt wird, daß die vorderen Luftschlitze in der Haubenoberseite frei vor der Schranktüre liegen, damit die Umluft ungehindert in den Raum zurückströmen kann. Bei Umlufthauben müssen die beim Kundendienst oder im Zubehörhandel erhältlichen Aktivkohlefilter innerhalb des Gerätes einge-setzt werden.

Elektrischer Anschluß und Funktionskontrolle

a) Für den Anschluß an das 220-Volt-Wechselstromnetz ist die Dunstabzugshaube mit einem festmontierten Kabel und einem Schutzkontaktstecker versehen. Der Gesamtanschlußwert (Motor und Beleuchtung) ist dem Typenschild zu entnahmen. Die in der Montageanleitung weitere hervorgehobenen Sicherheitshinweise, insbesondere die Punkte 2, 3, 4 und 5 von Abschnitt sind strengstens zu beachten.
b) Nach Durchführung des elektrischen Anschlusses wird die Funktionskontrolle bezüglich Beleuchting, Einschalten des Motors und Wechseln der Schaltstufen durchgeführt. 23

Bedienung

Das Bedienungselement (Schalter) besitzt folgende Funktionen:

Position 0 - LICH T AN-AUS

Position 1 -kleine Geblasestufe

Position 2 - mittlere Gebläsestufe (nur bei 3 stufigen Hauben)

Position 3 - große Gebläsestufe

Die Beleuchtung kann unabhängig vom Geblasebetrieb ein- und ausgeschelt werden. Der Geblasebetries kann nur mit eingeschalteten Licht erfolgen.

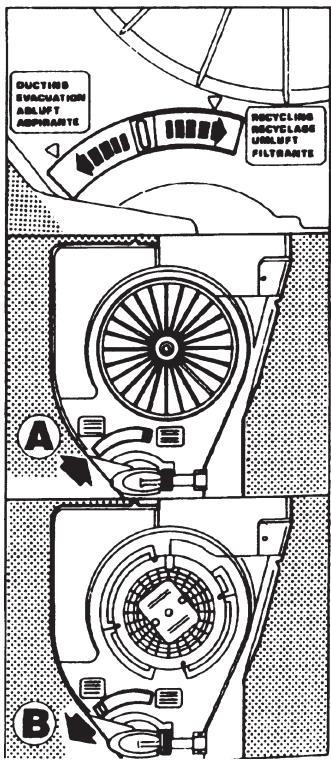

Einstellung Abluft - Umluft

Fettfiltergitter nach Betätigten der Kunststoffschieber zur Gerätemitte hin herunterklappen. Am Geblasekasten befindet sich hinten ein Umlenkhebel, der jeweils zum Links- oder Rechtsanschlag geschwenkt werden kann. Beide Positionen sind mehrsprachig, unter anderem auch mit UMLUFT und ABLUFT beschrifft.

Umluft

Achtung: Umluftgeräte benöttigen einen, oder mehrere (2 motorige Geräte benöttigen zwei Filter) Aktivkohle-Rundfilter. Diese Aktivkohlefilter müssen, wenn sie nicht bei bestimmen Geräten werkseitig beigefügt sind, beim Kundendienst oder im Zubeḥörhandel erworben werden. Einsetzen des Aktivkohlefilter: Fettfilter herunterklap-pen. Aktivkohlefilter unter Benutzung der Rändel-schraube oder durch Einrasten der Bajonettsscheibe vor dem Motor-Luftgitter einsetzen.

Wartung

Die Dunstabzugshaube bedarf keiner besonderen Wartung. Die Filter jedoch müssen zur Aufrechterhaltung der Funktion des Gerätes und aus Sicherheitsgründen in regelmäßigen Abständen erneuert werden.

1-Fettfilter

Die Filtermatte wird gesamtflächig am Filtergitter durch Klammern befestigt. Im Urzustand ist diese Matte hoch wärmebeständig durch Verwendung schwer entflammbarer, selbstverlöschender Materialien. Die Filtermatte hält beim Luftdurchfluß der in Betrieb befindlichen Haube Schwebbestoffe, wie Staub und Fettpartikel zurück. Dabei wird die Matte mehr und mehr gesättigt, so daß sie zur Wiederherstellung der ursprünglichen Leistung von Zeit zu Zeit gereinigt bzw. erneuert werden muß. Es sind verschiedene Arten von Filtermatten erhältlich:

a) Flachfilter mit aufgedrucktem Sattigungs-indikator

Dieser Mattentyp ist mit einem Raster aus roten Punkten bedruckt. Bei fortschreitender Sattigung mit Fettstoffen färbt sich die gesamte Filterfläche von den Punkten ausgegehend ein. Sobald eine geschlossene Ein-färebung der Matte vorliegt, muß diese

gegen eine neue Filtermatte beim Kundendienst oder (im Zubehörhandel erhältlich) ausge-tauscht werden. Die gesättigte Matte kann nicht durch Auswaschen regeneriert und erneut benutzt werden.

b) Kunststoffaser-Filtermatte (Dicke ca. 10 mm)

Eine solche Matte kann regeneriert werden und soll mindestens alle 2 Monate unter Zusatz von warmem Wasser und mildem Spülmittel ausgewaschen werden. Danach leicht ausspressen und bei maximal 40^ C trocknen halten. Lebensdauer: ca. 4-5 Waschvorgänge. Danach ist die Matte durch eine neue, im Zuberhörhandel erhältliche auszutauschen.

c) Mehrlagiger Metallfilter

Auf Anfrage lieferbar. Wird in gleicher Weise angebracht, wie Textil- oder Kunstfasermatten. Metallfilter konnen practisch unbegrenzt regeneriert werden. Auswaschen ist sowohl in der Spülmaschine als auch von Hand (unter Zusammenhang von weltem Wasser und herkömmlichen Haushalts-Spülmitteln einweichen und auswaschen) möglich. Austausch (Reinigung) der Filtermatte (des Metal filters)

Abnehmer des gesamten Fettfiltergitters vom Gerät. Feder-Haltebügel abnehmer, gesättigte Fettfiltermatte Herausnahmen (evtl. wie oben beschrieben reinigen) und neue (bzw. gereinigte) Matte (eventuelle Bedruckung in Richtung Metallgitter) einlagen. Feder-Haltebügel hinter den Abkantungen festklemmen. Gitter wieder einsetzen.

2 - Aktiv-Kohlefilter (beim Kundendienst oder im Zubehörhandel erhältlich)

Der Aktivkohlefilter wird bei Umlufthauben vor dem Luftseinlaßgitter des Motors (oder beider Motore, bei zweimotorigen Geräten) montiert. Aktivkohle hat die Aufgabe Geruchsstoffe zu absorbieren, also zurückzuhalten. Die durch den Fettfilter vorgereinigte und von Fett und Staub gereinigte Luft wird beim Durchströmen der Aktivkohle von Geruchsstoffen gereinigt. Die gute Abscheide-Wirkung ist unter anderen von nicht zu großer Luftgeschwindigkeit

abhängig, weshalb Umlufthauben vorzugsweise mit kleiner oder mittlerer Geblasestufe betrieben werden sollenn. Auch die Aktivkohle ist nach gewisser Zeit gesättigt und muß gegen eine neue Aktivkohle-Kassette ausgewechselt werden. Regenerierung und Wiederverwendung ge-brauchter Aktiv-Kohle ist nicht möglich.

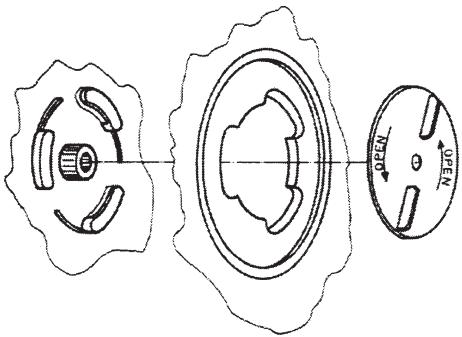

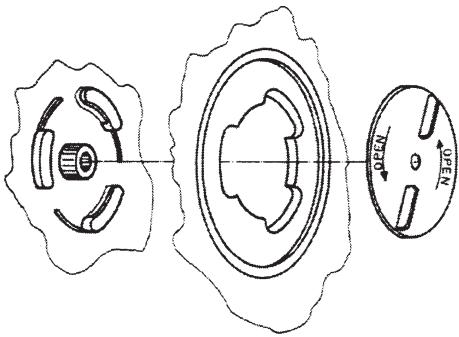

Austausch der Aktiv-Kohle

Nach dem Öffnen des Fettfiltergitters ist der Aktivkohlefilter zugänglich. Mittelschraube offen (oder Bajonettverschluss unter Linksdrehung offen) und gebrauchter Kohlefilter entfern. Neuen Kohlefilter in umgekehrter Reihenfolge einsetzen.

Achtung: eventuelle Schutzfolie an neuer Aktivkohle-Kassette unbedingt vor dem Einsetzen entfernen, da sonst kein Luftdurchlaß möglich ist.

Allgemeines: Ein Nachlassen der Filterwirkung (Einfarbung der Fettfiltermatte, oder Nachlassen der Geruchsbeseitigung durch die Aktivkohle) beeinträchtigt die Leistung der Dunsthaube. Volle Funktion kann immer nur bei einwandfrei, aufnahmefähigen Filtern erreicht werden.

Daher:

Filterwechsel regelmäßig durchfuhren, um gleichbleibend gute Funktion zu erhalten. Durch fettgetränkte Filter besteht Brandgefahr. Wechsel- bzw. Reinigungsrhythmus für Filter:

a) Fettfilter: Nach komplettier violetter Einfarbung der Matte, oder, wenn Filtermatten ohne Sattigungsindikator verwendet werden sollenen, mindestens alle 2 Monate.
b) Aktivkohle: Bei Nachlassen der Filterwirkung, mindestens jedoch alle 6 Monate.
