HTW290 - Dunstabzugshaube ACEC - Kostenlose Bedienungsanleitung

Marke	ACEC
Modell	HTW290
Produkttyp	Dunstabzugshaube
Installation	Wand- oder Unterschrankmontage
Verwendungsversion	Außenabluft oder Umluftbetrieb
Anschlussdurchmesser	100 mm oder 120 mm je nach Modell
Mindestsicherheitsabstand (Kochfeld - Haube)	65 cm
Stromversorgung	220-240 V, 50 Hz (je nach Land)
Elektrische Klasse	Klasse I oder Klasse II je nach Modell
Erforderlicher Schutzschalter	Bipolar, Kontaktöffnung ≥ 3 mm
Anzahl Motorstufen	3 (niedrig, mittel, hoch)
Beleuchtung	Ja, Standardlampe (Typ nicht angegeben)
Fettfilter	Mechanisch (waschbarer Synthetikfilter oder waschbarer mehrschichtiger Metallfilter oder Einweg-Dünnfilter je nach Version)
Wartung des Synthetikfettfilters	Alle 2 Monate mit warmem Seifenwasser waschen, nach 5-6 Waschgängen ersetzen
Wartung des Metallfettfilters	Monatlich mit warmem Wasser oder in der Spülmaschine waschen
Wartung des Dünn-Fettfilters	Alle 2 Monate ersetzen (nicht waschbar)
Aktivkohlefilter (Umluft)	Optional, alle 3 Monate ersetzen
Außenreinigung	Warmes Wasser und mildes Flüssigwaschmittel, keine Scheuer- oder ätzenden Mittel
Sicherheitsvorkehrungen	Niemals unter der Haube flambieren, Frittieren beaufsichtigen, vor Wartung Netzstecker ziehen
Empfohlene Verwendung	Vor dem Kochen einschalten, nach dem Kochen einige Minuten laufen lassen
Ersatzteile	Kontaktieren Sie den ACEC-Kundendienst für Lampen, Filter usw.

Häufig gestellte Fragen - HTW290 ACEC

Wie groß ist der Mindestabstand zwischen Dunstabzugshaube und Kochfeld?

Der Mindestsicherheitsabstand zwischen Kochfeld und Haube beträgt 65 cm.

Wie installiere ich die Haube im Umluftbetrieb?

Öffnen Sie das Ansauggitter, stellen Sie den Umschalthebel auf die Position Filterbetrieb, setzen Sie den Aktivkohlefilter auf den Motorträger und drehen Sie den Mittelknopf im Uhrzeigersinn fest.

Wie reinige ich den Metallfettfilter?

Waschen Sie ihn monatlich mit warmem Wasser und normalem Reinigungsmittel oder in der Spülmaschine. Trocknen lassen, bevor Sie ihn wieder einsetzen.

Wie oft muss der Aktivkohlefilter ausgetauscht werden?

Für eine optimale Leistung ersetzen Sie den Aktivkohlefilter alle drei Monate.

Wie wechsle ich die Lampe der Dunstabzugshaube?

Öffnen Sie das Ansauggitter, überprüfen Sie, ob die Lampe festgeschraubt ist. Ersetzen Sie sie gegebenenfalls durch eine Lampe desselben Typs und derselben Leistung.

Kann ich den Synthetikfettfilter waschen?

Ja, waschen Sie ihn alle 2 Monate in warmem Seifenwasser, wringen Sie ihn leicht aus und lassen Sie ihn auf einer Wärmequelle bei maximal 40 °C trocknen. Nach 5 bis 6 Waschgängen ersetzen.

Was tun, wenn die Haube nicht funktioniert?

Überprüfen Sie zuerst die Stromversorgung und den Zustand der Lampe. Stellen Sie sicher, dass der bipolare Schalter richtig eingestellt ist. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Welches Reinigungsmittel sollte ich zur Reinigung der Haube verwenden?

Verwenden Sie warmes Wasser mit einem milden Flüssigwaschmittel. Verwenden Sie niemals Scheuer- oder ätzende Mittel.

Wie wechsle ich von der Abluft- zur Umluftversion?

Öffnen Sie das Ansauggitter, stellen Sie den Umschalthebel auf die Position Filterbetrieb und installieren Sie bei Bedarf einen Aktivkohlefilter.

Warum sollte die Haube vor dem Kochen eingeschaltet werden?

Um eine optimale Leistung zu erzielen, schalten Sie die Haube vor dem Kochvorgang ein und lassen Sie sie noch einige Minuten nachlaufen, um Gerüche und Dämpfe zu beseitigen.

BEDIENUNGSANLEITUNG HTW290 ACEC

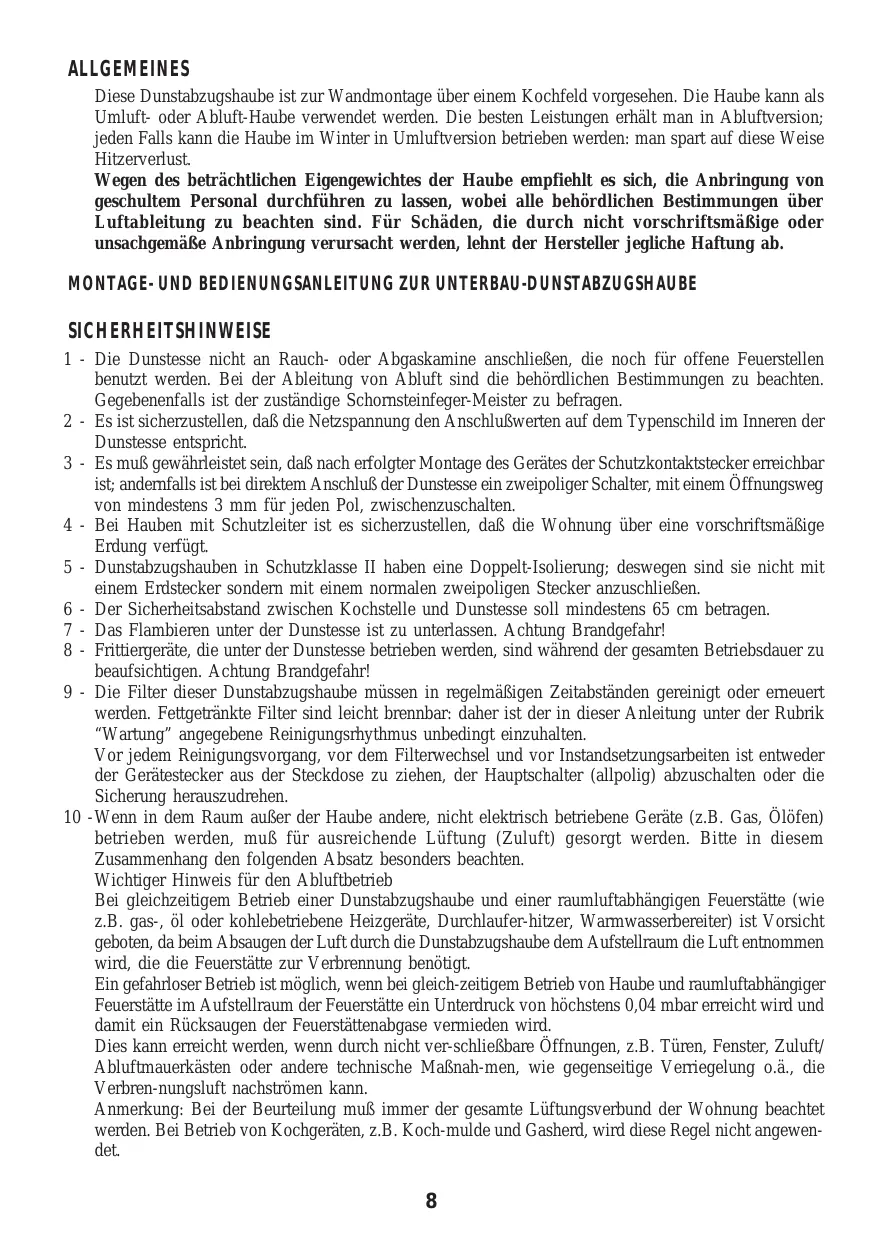

These Dunstabzugshaube ist zur Wandmontage über einem Kochfeld vorgesehen. Die Haube kann als Umluft- oder Abluft-Haube verwendet werden. Die besten Leistungen erhält man in Abluftversion; jeder Falls kann die Haube im Winter in Umluftversion betrieben werden: man spart auf diese Weise Hitzerverlust.

Wegen des betrachtlichen Eigengewichtes der Haube empfeht es sich, die Anbringung von geschultem Personal durchführren zu{lassen, wobei alle behörddlichen Bestimmungen über Luftableitung zu beachten sind. Für Schäden, die durch nicht vorschrifsmäßige oder unsachgemäß Anbringung verursacht werden, lehtn der Hersteller jegliche Haftung ab.

MONTAGE- UND BEDIENUNGSPANLEITUNG ZUR UTERBAU-DUNSTABZUGSHAUBE

SICHERHEITSHINWEISE

1 - Die Dunstesse nicht an Rauch- oder Abgaskamine anschließen, die noch für offene Feuerstellen benutzt werden. Bei der Ableitung von Abluft sind die behördlichen Bestimmungen zu beachten. Gegebenenfalls ist der zuständige Schornsteinfeger-Meister zu befragen.
2 - Es ist sicherzustellen, daß die Netzspannung den Anschlußwerten auf dem Typenschild im Inneren der Dunstesse entspricht.
3 - Es muß gewährleistet sein, daß nach erfolgter Montage des Gerätes der Schutzkontaktstecker erreichbar ist; andernfalls ist bei direktem Anschluß der Dunstesse ein zweipoliger Schalter, mit einem Öffnungsweg von mindestens 3 mm für jeder Pol, zwischenzuschalten.
4 - Bei Hauben mit Schutzleiter ist es sicherzustellen, daß die Wohnung über eine vorschrifsmäßige Erdung verfügbar.
5 - Dunstabzugshauben in Schutzklasse II haben eine Doppel-Isolierung; deswegen sind sie nicht mit einem Erdstecker sondern mit einem normalen zweipoligen Stecker anzuschreiben.
6 - Der Sicherheitsabstand zwischen Kochstelle und Dunstesse soll mindestens 65~cm betragen.
7 - Das Flambieren unter der Dunstesse ist zu unterlassen. Achtung Brandgefahr!
8 - Frittiergeräte, die unter der Dunstesse betrieben werden, sind während der gesamten Betriebsdauer zu beaufsichtigen. Achtung Brandgefahr!
9 - Die Filter dieser Dunstabzugshaube mussen in regelmäßigen Zeitabständen gereinigt oder erneuert werden. Fettgetränkte Filter sindleich brennbar: davon ist der in dieser Anleitung unter der Rubrik "Wartung" angegebene Reinigungsrhythmus unbedingt einzahlen.

Vor jedem Reinigungsvorgang, vor dem Filterwechsel und vor Instandsetzungsarbeiten ist entweder der Gerästecker aus der Steckdose zuziehen, der Hauptschalter (allpolig) abzuschalten oder die Sicherung hersauszudrehen.

10 -Wenn in dem Raum außer der Haube andere, nicht elektrisch betriebene Geräte (z.B. Gas, Ölfen) betrieben werden, muß für ausreichende Lüftung (Zuluft) gesorgt werden.itte in dieser Zusammenhang den folgenden Absatz entsprechenden beachten.

Wichtiger Hinweis für den Abluftbetrieb

Bei gleichzeitigem Betrieb einer Dunstabzugshaube und einer raumluftabhängigen Feuerstätte (wie z.B. gas-, öl oder kohlebetriebene Heizgeräte, Durchlaufer-hitzer, Warmwasserbereiter) ist Vorsicht geboten, da beim Absaugen der Luft durch die Dunstabzugshaube dem Aufstellraum die Luft entnommen wird, die die Feuerstätte zur Verbrennung besteht.

Ein gefahrloser Betrieb ist möglich, wenn bei gleich-zeitigem Betrieb von Haube und raumluftabhängiger Feuerstätte im Aufstellraum der Feuerstätte ein Unterdruck von hochstens 0,04 mbar erreicht wird und damit ein Rücksagen der Feuerstättenabgase vermieden wird.

Dies kann erreicht werden, wenn durch nicht ver-schließbare Öffnungen, z.B. Türen, Fenster, Zuluft/ Abluftmaerkästen oder andere technische Maßnah-men, wie gegenseitige Verriegelung o.a., die Verbren-nungsluft nachströmen kann.

Anmerkung: Bei der Beurteilung muß immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z.B. Koch-mulde und Gasherd, wird diese Regel nicht angewendet.

Im Zweifelsfalle muß der zuständige Schornsteinfe-germeister zu Rate gezogen werden.

Wenn die Dunstabzugshaube im Umluftbetrieb - unter Verwendung eines separat zu beschaffenden Aktiv-kohlefilters - verwendet wird, ist der Betrieb ohne Einschränkung möglich.

Abluft:

Der Abluftkanalarf nur an einen Luftschacht an-geschlossen werden (nicht an einen noch benutzten Kamin!) oder solte direkt ins Freie führen.

Der Weg des Abluftkanals von der Dunstabzugshaube bis zum Luftschacht sollt nicht mehr als 4-5 Meter betragen und möglichst gerade verlegt werden.

Ist der Weg länger oder mit mehreren Bogen versehen, kann eine erhebliche Verschlechterung der Luft-leistung die Folge sein.

Bei Reduzierung des Abluft Querschnits, z.B. durch Kleinere Flachkanalsysteme, tritt gleichfalls eine erhebliche Verschlechterung der Luftleistung sowie ein Anstieg der Geräuschbildung ein.

Es wird thereof in solchen Fälle die Installation von Umluftgeräten empfohlen.

MONTAGE

a - Wandmontage

Unter Verwendung der jeder Haube beiliegenden Bohrschablone werden zwei 8mm Dubel ein-gesetzt und die Schrauben 4,2 x 44,4 mm einge-drecht (Abstand von Schraubenkopf zur Wand ca. 5 mm).

Das Fettfiltergitter der Dunstabzugshaube (nach Betätigten der seitlichen Kunststoffschieber zur Gerätemitte hin) abklappen und herausnahmen. Die Dunstabzugshaube unter Benutzung der an der Rückwand angeordneten "Schlüssellicher" an den Wandschrauben einhängen und diese sodann festdrehen.

Eine Geräteversionen sind mit zusätzlichen Wandbefestigungslaschen ausgestattet (Mehr-preis). Diese Laschen können unter Verwendung von Dubeln und Schrauben an der Wand be-festigt werden, und die Dunstabzugshaube kann eingehangen werden.

Der beiliegende Arretierungswinkel wird nach dem Einhängen der Haube hinteniben, im Winkel am Gerät und an der Wand anliegend angeschraubt. Dadurch wird unbeabsichtigtes "Ausheben" der Dunstabzugshaube vermieden.

b - Schrankmontage

In der Haubenoberseite sind mehrere Bohrungen eingearbeitet, die eine Befestigung unter Hängeschranken erhögbaren. Nach dem Anbringen der entsprechenden Bohrungen an der Schrankunterseite (Bohrschablone verwenden), kann die Haube unter Verwendung der beiliegenden Schrauben mit dem Schrank verschraubt werden.

Während der Montage muß die Dunstabzugs-haube nach unten abgestützt werden.

c - Montage Abluftführung

Bei Abluftauben muß zusätzlich ein Abluftrohr vom Luftaustritt am Gerät nach außen verlegt werden (Material im Handel erhältlich). Die Dunstabzugshaube ist mit einem Luftabgang nach hinten und nach oben versehen. Durch Austauschen der Verschlußscheibe und des Luftstutzens kann beliebig die gewünschte Geräteöffnung für den Luftabgang gewählt werden. Scheibe und Stutzen können durch eine Drehbewegung aus den Gehäuseausschnitten genommen und umgekehrt wieder eingesetzt werden. Sofern das obere Gehäuseloch als Luftabgang benutzt wird, muß im Boden des Hängeschran-kes analog ein runder Ausschnitt in den Schrank-boden gesagt werden, wiederum unter Benut-zung der Bohrschablone.

d - Montage bei Umluft

Bei Hängeschränken von mehr als 35~cm Tiefe muß darauf geachtet werden, daß die Haube so welt nach vorn angeschraubt wird, daß die vorderen Luftschlitze in der Haubenoberseite frei vor der Schranktüre liegen, damit die Umluft ungehindert in den Raum zurückströmen kann.

Bei Umlufthauben müssen die beim Kunden-dienst oder im Zubehörhandel erhähtlichen Aktivkohlefilter innerhalb des Gerätes einge-setzt werden.

Elektrischer Anschluß und Funktionskontrolle

a - Für den Anschluß an das 220-Volt-Wechselstromnetz ist die Dunstabzugshaube mit einem festmontierten Kabel und einem Schutzkontaktstecker versehen.

Der Gesamtanschlußwert (Motor und Beleuchtung) ist dem Typenschild zu entnahmen.

Die in der Montageanleitung bescherrs hervorgehobenen Sicherheitshinweise, insbesondere die Punkte 2, 3, 4 und 5 von Abschnitt sind strengstens zu beachten.

b - Nach Durchführung des elektrischen Anschlusses wird die Funktionskontrolle bezüglich Beleuchting, Einschalten des Motors und Wechseln der Schaltstufen durchgeführt.

Bedienung

Die Bedienungselemente (Schalter) besitzen folgende Funktionen:

1 - Motorschalter

Position 0 -AUS

Position 1 -kleine Geblasestufe

Position 2 - mittlere Gebläsestufe (nur bei 3 stufigen Hauben)

Position 3 - große Geblästufe

2-Beleuchtungsschalter

Position 0 - Aus

Position 1 - EIN

Die Beleuchtung kann unabhängig vom Geblasebe-trieb ein- und ausgeschaltet werden.

Einstellung Abluft - Umluft

Fettfiltergitter nach Betätigten der Kunststoffschieber zur Gerätemitte hin herunterklappen. Am Gebläsekasten befindet sich hinten ein Umlenkhebel, der jeweils zum Links- oder Rechtsanschlag geschwenkt werden kann. Beide Positionen sind mehrsprachig, unter anderem auch mit UMLUFT und ABLUFT beschrifft.

Umluft

Achtung: Umluftgeräte benöttigen einen, oder mehrere (2 motorige Geräte benöttigen zwei Filter) Aktivkohle-Rundfilter. Diese Aktivkohlefilter müssen, wenn sie nicht bei bestimmten Geräten werkseitig beigeführigt sind, beim Kundendienst oder im Zubehörhandel erworben werden.

Einseten des Aktivkohlefilter: Fettfilter herunterklap-pen. Aktivkohlefilter unter Benutzung der Rändelschraube oder durch Einrasten der Bajonettsscheibe vor dem Motor-Luftgitter einsetzen.

Wartung

Die Dunstabzugshaube bedarf keiner besonderen Wartung. Die Filter jedoch mussen zur Aufrechterhaltung der Funktion des Gerätes und aus Sicherheitsgründen in regelmäßigen Abständen erneuert werden.

1-Fetffilter

Die Filtermatte wird gesamtflächig am Filter-gitter durch Klammern befestigt. Im Urzustand ist diese Matte hoch wärmebeständig durch Verwendung schwer entflammbarer, selbstverlö-schender Materialien. Die Filtermatte halt beim Luftdurchfluß der in Betrieb befindlichen Haube Schwebbestoffe, wie Staub und Fetpartikel zurück. Dabei wird die Matte mehr und mehr gesättigt, so daß sie zur Wiederherstellung der ursprünglichen Leistung von Zeit zu Zeit ge-reinigt bzw. erneuert werden muß. Es sind verschiedene Arten von Filtermatten erhältlich:

a - Flachfilter mit aufgedrucktem Sattigungs-indikator

Dieser Mattentyp ist mit einem Raster aus roten Punkten bedruckt. Bei fortschreitender Sattigung mit Fettstoffen färbt sich die gesamte Filterfläche von den Punkten aus gehend ein. Sobald eine geschlossene Ein-farbung der Matte vorliegt, muß diese gegen eine neue Filtermatte beim Kundendienst oder (im Zubehörhandel erhält) ausge-tauscht werden. Die gesättigte Matte kann nicht durch Auswahlen regeneriert und erneut benutzt werden.

b - Kunststoffaser-Filtermatte (Dicke ca. 10mm )

Eine solche Matte kann regeneriert werden und soll mindestens alle 2 Monate unter Zusammenhang von warmem Wasser und mildem Spülmittel ausgewaschen werden. Danach leicht auspressen und bei maximal 40^ trocknen halten. Lebensdauer: ca. 4-5 Waschvorgänge. Danach ist die Matte durch eine neue, im Zuberhörhandel erhältliche auszutauschen.

c - Mehrlagiger Metallfilter

Auf Anfrage lieferbar. Wird in gleicher Weise angebracht, wie Textil- oder Kunststa-sermatten. Metallfilter konnen practisch unbegrenzt regeneriert werden. Auswaschen ist sowohl in der Spulmaschine als auch von Hand (unter Zusammenhangs Wasser und herkömmlichen Haushalts-Spulmitteln einweichen und auswaschen) möglich.

Austausch (Reinigung) der Filtermatte (des Metallfilters)

Abnehmer des gesamtten Fettfiltergitters vom Gerät. Feder-Haltebügel abnehmer, gesättigte Fettfiltermatte Herausnahmen (evtl. wie oben beschrieben reinigen) und neue (bzw. gereinigte) Matte (eventuelle Be-druckung in Richtung Metallgitter) einlagen.

Feder-Haltebügel hinter den Abkantungen festklemmen. Gitter wieder einsetzen.

2 - Aktiv-Kohlefilter (beim Kundendienst oder im Zubehorhandel erhältlich)

Der Aktivkohlefilter wird bei Umlufthauben vor dem Lufteinlaßgitter des Motors (oder.beider Motore, bei zweimotorigen Geräten) montiert.

Aktivkohle hat die Aufgabe Geruchsstoffe zu absorbieren, also zurückzuhalten. Die durch den Fettfilter vorgereinigte und von Fett und Staub gereinigte Luft wird beim Durchströmen der Aktivkohle von Geruchsstoffen gereinigt. Die gute Abscheide-Wirkung ist unter anderen von nicht zu großer Luftgeschwindigkeit abhängig, weshalb Umlufthauben vorzugsweise mit kleiner oder mittlerer Gebläsestufe betriebenen werden sollenn. Auch die Aktivkohle ist nach gewisser Zeit gesättigt und muß gegen eine neue Aktivkohle-Kassette ausgewechselt werden.

Regenerierung und Wiederverwendung ge-brauchter Aktiv-Kohle ist nicht möglich.

Austausch der Aktiv-Kohle

Nach dem Öffnen des Fettfiltergitters ist der Aktivkohlefilter zugänglich. Mittelschraube lõ-SEN (oder Bajonettverschluss unter Linksdrehung öffnen) und gebrauchter Kohlefilter entfernen. Neuen Kohlefilter in umgekehrer Reihenfolge einsetzen. Achtung: eventuelle Schutzfolie an neuer Aktivkohle-Kassette unbedingt vor dem Einsetzen entfernen, da sonst kein Luftdurchlaß möglich ist.

Allgemeines: Ein Nachlassen der Filterwirkung (Einfarbung der Fettfiltermatte, oder Nachlassen der Geruchsbeseitigung durch die Aktivkohle) beeinträchtigt die Leistung der Dunsthaube. Vol-le Funktion kann immer nur bei einwandfrei, aufnahmefahigen Filtrern erreicht werden. Daher:

Filterwechsel regelmäßig durchfuhren, um gleichbleibend gute Funktion zu erhalten. Durch fettgetränkte Filter besteht Brandgefahr.

Wechsel- bzw. Reinigungsrhythmus für Filter:

a - Fettfilter: Nach kompletter violetter Einfarbung der Matte, oder, wenn Filtermatten ohne Sattigungsindikator verwendet werden sollenen, mindestens alle 2 Monate.

b - Aktivkohle: Bei Nachlassen der Filterwirkung, mindestens jedoch alle 6 Monate.

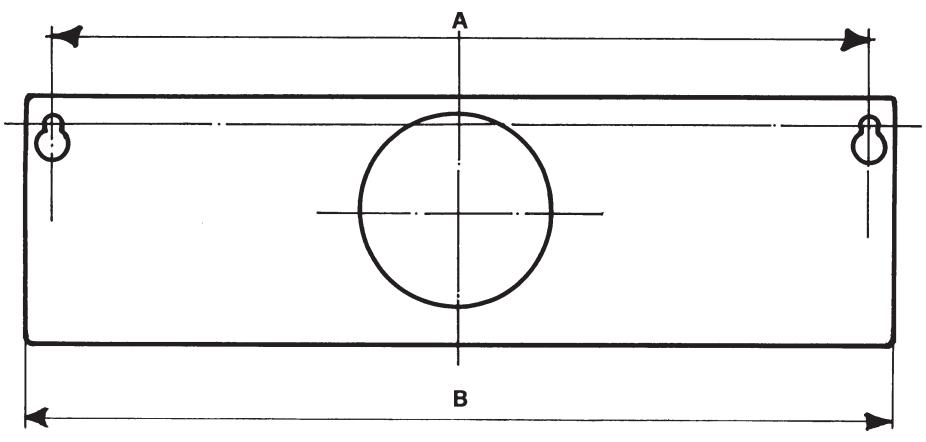

B mm.	500	550	600	700	800	900	1000	1200
A mm.	468	518	568	668	768	868	968	1168
