Produkttyp	Wandhaube
Marke	ACEC
Modell	HTW160
Installation	Wandmontage oder Unterbaumontage
Nutzungsarten	Abluft (Außen) oder Umluft (mit Aktivkohlefilter)
Mindestabstand Kochfeld	65 cm
Elektrischer Anschluss	220-240 V, bipolarer Schalter mit Kontaktöffnung ≥ 3 mm
Elektrische Schutzklasse	Klasse II (Schutzisolierung) oder mit Erdung je nach Modell
Bedienungsart	Mechanische Schalter (Ein/Aus, Stufen, Beleuchtung)
Saugstufen	Mehrere Stufen (niedrig, mittel, hoch)
Beleuchtung	Austauschbare Lampe (gleicher Typ und Leistung)
Fettfilter	Mögliche Typen: Einweg-Feinfilter, waschbarer Synthetikfilter, mehrschichtiger Metallfilter
Pflege Fettfilter	Monatliche Reinigung (Metall) oder alle 2 Monate (Synthetik) oder Austausch (Einweg)
Aktivkohlefilter	Für Umluftbetrieb, Austausch alle 3 Monate
Außenreinigung	Warmes Wasser und neutrales Flüssigwaschmittel, keine Scheuermittel
Anschlussdurchmesser	100 mm oder 120 mm je nach Modell

Häufig gestellte Fragen - HTW160 ACEC

Wie groß ist der Mindestabstand zwischen Haube und Kochfeld?

Der Mindestabstand zwischen Kochfeld und Haube beträgt 65 cm (Hinweis 1.6 der Anleitung).

Kann ich die Haube ohne Außenabluft verwenden?

Ja, die Haube kann im Umluftbetrieb mit einem Aktivkohlefilter verwendet werden. Sie kann auch für den Abluftbetrieb nach außen genutzt werden, um eine bessere Leistung zu erzielen.

Wie reinige ich den Metallfettfilter?

Reinigen Sie den mehrschichtigen Metallfilter jeden Monat mit warmem Wasser und normalem Reinigungsmittel. Sie können ihn auch in der Spülmaschine reinigen. Lassen Sie ihn trocknen, bevor Sie ihn wieder einsetzen.

Wann muss der Aktivkohlefilter ausgetauscht werden?

Der Aktivkohlefilter muss alle drei Monate ausgetauscht werden, um eine gute Geruchsbeseitigung im Umluftbetrieb zu gewährleisten.

Was tun, wenn die Beleuchtung der Haube nicht mehr funktioniert?

Öffnen Sie das Ansauggitter und prüfen Sie, ob die Lampe fest eingeschraubt ist. Ersetzen Sie sie gegebenenfalls durch eine Lampe mit gleichem Typ und gleicher Leistung.

Wie installiere ich die Haube unter einem Schrank?

Befestigen Sie die Haube am Schrank durch die vorgesehenen Löcher mit den mitgelieferten Schrauben (4,2 × 45 mm). Wenn eine Bohrschablone vorhanden ist, befolgen Sie deren Anweisungen. Andernfalls öffnen Sie das Gitter und schrauben Sie direkt in das Holz mit Schrauben 3,5 × 16 mm (nicht im Lieferumfang enthalten).

Ist es sicher, unter der Haube zu flambieren?

Nein, es ist verboten, unter der Haube Speisen zu flambieren (Hinweis 1.7). Überwachen Sie auch Frittierarbeiten ständig, um zu verhindern, dass überhitztes Öl Feuer fängt.

Welche Fettfiltertypen gibt es für dieses Modell?

Die Haube kann mit verschiedenen Filtern ausgestattet werden: einem Einweg-Feinfilter (Austausch alle 2 Monate), einem waschbaren Synthetikfilter (alle 2 Monate, nach 5-6 Wäschen ersetzen) oder einem waschbaren mehrschichtigen Metallfilter (jeden Monat).

Sollte ich die Haube vor dem Kochen einschalten?

Ja, es wird empfohlen, die Haube vor dem Kochen einzuschalten und sie nach dem Ende noch einige Minuten laufen zu lassen, um restliche Gerüche und Dämpfe abzuleiten.

Wie wechsle ich von der Abluft- zur Umluftversion?

Öffnen Sie das Ansauggitter und stellen Sie den Umschalthebel oder den Schalter auf die Position Umluft. Entfernen Sie den Aktivkohlefilter, falls vorhanden, für den Abluftbetrieb, oder setzen Sie ihn für den Umluftbetrieb ein.

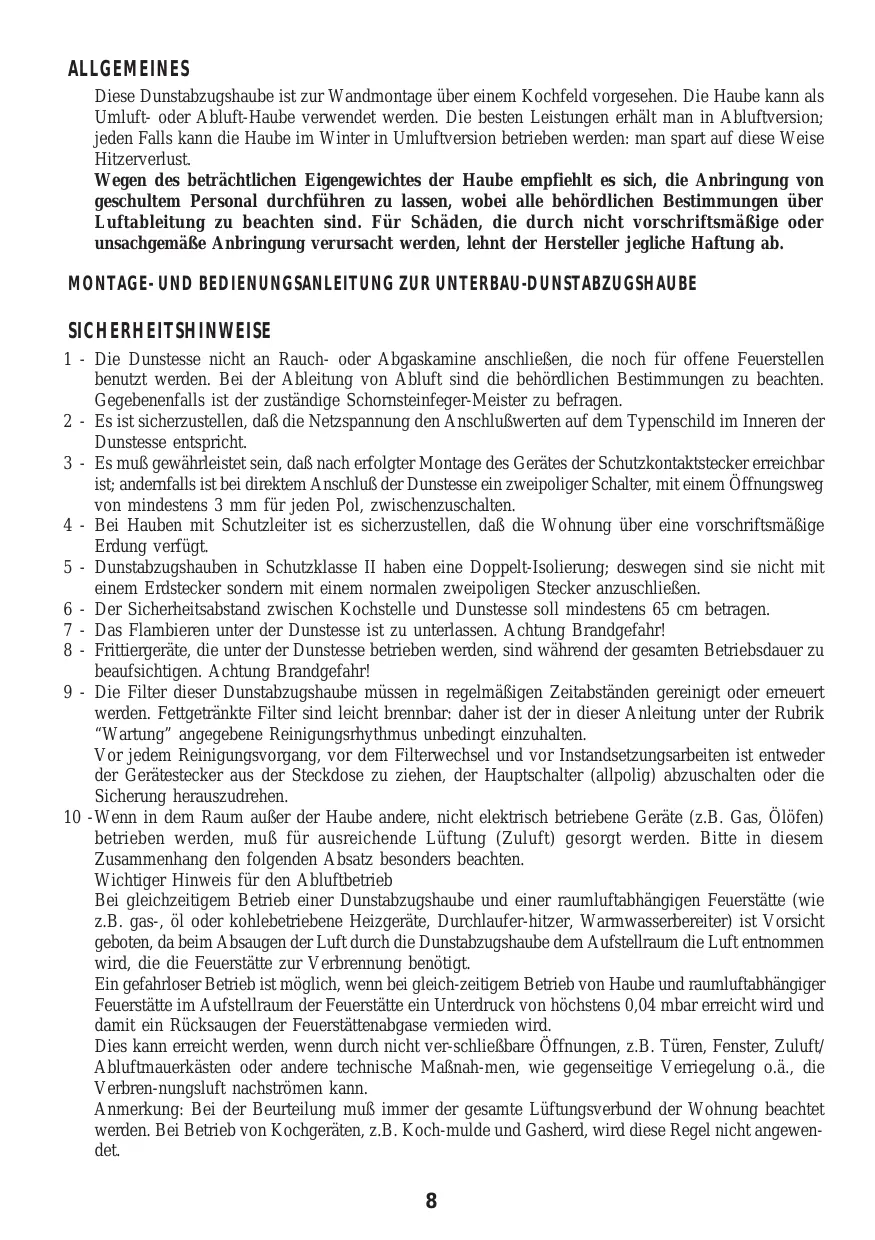

BEDIENUNGSANLEITUNG HTW160 ACEC

These Dunstabzugshaube ist zur Wandmontage über einem Kochfeld vorgesehen. Die Haube kann als Umluft- oder Abluft-Haube verwendet werden. Die besten Leistungen erhält man in Abluftversion; jeder Falls kann die Haube im Winter in Umluftversion betrieben werden: man spart auf diese Weise Hitzerverlust.

Wegen des betrachtlichen Eigengewichtes der Haube empfeht es sich, die Anbringung von geschultem Personal durchführten zu laßen, wobei alle behörddlichen Bestimmungen über Luftableitung zu beachten sind. Für Schäden, die durch nicht vorschrifsmäßige oder unsachgemäß Anbringung verursacht werden, leht der Hersteller jegliche Haftung ab.

MONTAGE- UND BEDIENUNGSANLEITUNG ZUR UNDERBAU-DUNSTABZUGSHAUBE

SICHERHEITSHINWEISE

1 - Die Dunstesse nicht an Rauch- oder Abgaskamine anschließen, die noch für offene Feuerstellen benutzt werden. Bei der Ableitung von Abluft sind die behördlichen Bestimmungen zu beachten. Gegebenenfalls ist der zuständige Schornsteinfeger-Meister zu befragen.
2 - Es ist sicherzustellen, daß die Netzspannung den Anschlußwerten auf dem Typenschild im Inneren der Dunstesse entspricht.
3 - Es muß gewährleistet sein, daß nach erfolgter Montage des Gerätes der Schutzkontaktstecker errebar ist; andernfalls ist bei direktem Anschluß der Dunstesse ein zweipoliger Schalter, mit einem Öffnungsweg von mindestens 3 mm für jeder Pol, zwischenzuschalten.
4 - Bei Hauben mit Schutzleiter ist es sicherzustellen, daß die Wohnung über eine vorschrifsmäßige Erdung verfügbar.
5 - Dunstabzugshauben in Schutzklasse II haben eine Doppelt-Isolierung; deswegen sind sie nicht mit einem Erdstecker sondern mit einem normalen zweipoligen Stecker anzuschreiben.
6 - Der Sicherheitsabstand zwischen Kochstelle und Dunstesse soll mindestens 65~cm detragen.
7 - Das Flambieren unter der Dunstesse ist zu unterlassen. Achtung Brandgefahr!
8 - Frittiergeräte, die unter der Dunstesse betrieben werden, sind während der gesamten Betriebsdauer zu beaufsichtigen. Achtung Brandgefahr!
9 - Die Filter dieser Dunstabzugshaube mussen in regelmäßigen Zeitabständen gereinigt oder erneuert werden. Fettgetränkte Filter sindleich brennbar: davon ist der in dieser Anleitung unter der Rubrik "Wartung" angegebene Reinigungsrhythmus unbedingt einzuhalten.

Vor jedem Reinigungsvorgang, vor dem Filterwechsel und vor Instandsetzungsarbeiten ist entweder der Gerästecker aus der Steckdose zuziehen, der Hauptschalter (allpolig) abzuschalten oder die Sicherung hersauszudrehen.

10 -Wenn in dem Raum außer der Haube andere, nicht elektrisch betriebene Geräte (z.B. Gas, Ölfen) betrieben werden, muß für ausreichende Lüftung (Zuluft) gesorgt werden.itte in thisum Zusammenhang den folgenden Absatz entsprechenden beachten.

Wichtiger Hinweis für den Abluftbetrieb

Bei gleichzeitigem Betrieb einer Dunstabzugshaube und einer raumluftabhängigen Feuerstätte (wie z.B. gas-, öl oder kohlebetriebene Heizgeräte, Durchlaufer-hitzer, Warmwasserbereiter) ist Vorsicht geboten, da beim Absaugen der Luft durch die Dunstabzugshaube dem Aufstellraum die Luft entnommen wird, die die Feuerstätte zur Verbrennung besteht.

Ein gefahrloser Betrieb ist möglich, wenn bei gleich-zeitigem Betrieb von Haube und raumluftabhängiger Feuerstätte im Aufstellraum der Feuerstätte ein Unterdruck von hochstens 0,04 mbar erreicht wird und damit ein Rücksagen der Feuerstättenabgase vermieden wird.

Dies kann erreicht werden, wenn durch nicht ver-schließbare Öffnungen, z.B. Türen, Fenster, Zuluft/ Abluftmaerkästen oder andere technische Maßnah-men, wie gegenseitige Verriegelung o.., die Verbren-nungsluft nachströmen kann.

Anmerkung: Bei der Beurteilung muß immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z.B. Koch-mulde und Gasherd, wird diese Regel nicht angewendet.

Im Zweifelsfalle muß der zuständige Schornsteine-germeister zu Rate gezogen werden.

Wenn die Dunstabzugshaube im Umluftbetrieb - unter Verwendung eines separat zu beschaffenden Aktiv-kohlefilters - verwendet wird, ist der Betrieb ohne Einschränkung möglich.

Abluft:

Der Abluftkanalarf nur an einen Luftschacht an-geschlssen werden (nicht an einen noch benutzten Kamin!) oder solte direkt ins Freie führn.

Der Weg des Abluftkanals von der Dunstabzugshaube bis zum Luftschacht sollt nicht mehr als 4-5 Meter betragen und möglichst gerade verlegt werden.

Ist der Weg länger oder mit mehreren Bogen versehen, kann eine erhebliche Verschlechterung der Luft-leistung die Folge sein.

Bei Reduzierung des Abluft Querschnits, z.B. durch Kleinere Flachkanalsysteme, tritt gleichfalls eine erhebliche Verschlechterung der Luftleistung sowie ein Anstieg der Geräuschbildung ein.

Es wird thereof in solchen Fälle die Installation von Umluftgeräten empfohlen.

MONTAGE

a - Wandmontage

Unter Verwendung der jeder Haube beiliegenden Bohrschablone werden zwei 8mm Dubel ein-gesetzt und die Schrauben 4,2× 44,4mm einge-drecht (Abstand von Schraubenkopf zur Wand ca. 5mm ).

Das Fettfiltergitter der Dunstabzugshaube (nach Betätigten der seitlichen Kunststoffschieber zur Gerätemitte hin) abklappen und herausnahmen. Die Dunstabzugshaube unter Benutzung der an der Rückwand angeordneten "Schlüssellicher" an den Wandschrauben einhängen und diese sodann festdrehen.

Eine Geräteversionen sind mit zusätzlichen Wandbefestigungslaschen ausgestattet (Mehr-preis). Diese Laschen können unter Verwendung von Dübeln und Schrauben an der Wand be-festigt werden, und die Dunstabzugshaube kann eingehangen werden.

Der beiliegende Arretierungswinkel wird nach dem Einhängen der Haube hinteniben, im Winkel am Gerät und an der Wand anliegend angeschraubt. Dadurch wird unbeabsichtigtes "Ausheben" der Dunstabzugshaube vermieden.

b - Schrankmontage

In der Haubenoberseite sind mehrere Bohrungen eingearbeitet, die eine Befestigung unter Hängeschranken erhögen. Nach dem Anbringen der entsprechenden Bohrungen an der Schrankunterseite (Bohrschablone verwenden), kann die Haube unter Verwendung der beiliegenden Schrauben mit dem Schrank verschraubt werden.

Während der Montage muß die Dunstabzugs-haube nach unten abgestützt werden.

c - Montage Abluftführung

Bei Ablufthauben muß zusätzlich ein Abluftrohr vom Luftaustritt am Gerät nach außen verlegt werden (Material im Handel erhältlich). Die Dunstabzugshaube ist mit einem Luftabgang nach hinten und nach oben versehen. Durch Austauschen der Verschlußscheibe und des Luftstutzens kann beliebig die gewünschte Geräteöffnung für den Luftabgang gewählt werden. Scheibe und Stutzen können durch eine Drehbewegung aus den Gehäuseausschnitten genommen und umgekehrt wieder eingesetzt werden. Sofern das obere Gehäuseloch als Luftabgang benutzt wird, muß im Boden des Hängeschran-kes analog ein runder Ausschnitt in den Schrank-boden gesagt werden, wiederum unter Benut-zung der Bohrschablone.

d - Montage bei Umluft

Bei Hangeschränken von mehr als 35~cm Tiefe muß darauf geachtet werden, daß die Haube so welt nach vorn angeschraubt wird, daß die vorderen Luftschlitze in der Haubenoberseite frei vor der Schranktüre liegen, damit die Umluft ungehindert in den Raum zurückströmen kann.

Bei Umlufthauben müssen die beim Kunden-dienst oder im Zubehörhandel erhähtlichen Aktivkohlefilter innerhalb des Gerätes einge-setzt werden.

Elektrischer Anschluß und Funktionskontrolle

a - Für den Anschluß an das 220-Volt-Wechselstromnetz ist die Dunstabzugshaube mit einem festmontierten Kabel und einem Schutzkontaktstecker versehen.

Der Gesamtanschlußwert (Motor und Beleuchtung) ist dem Typenschild zu entnahmen.

Die in der Montageanleitung bescherrs hervorgehobenen Sicherheitshinweise, insbesondere die Punkte 2, 3, 4 und 5 von Abschnitt sind strengstens zu beachten.

b - Nach Durchführung des elektrischen Anschlusses wird die Funktionskontrolle bezüglich Beleuchting, Einschalten des Motors und Wechseln der Schaltstufen durchgeführt.

Bedienung

Die Bedienungselemente (Schalter) besitzen folgende Funktionen:

1 - Motorschalter

Position 0 -AUS

Position 1 -kleine Geblasestufe

Position 2 - mittlere Gebläsestufe (nur bei 3 stufigen Hauben)

Position 3 - große Geblästufe

2-Beleuchtungsschalter

Position 0 - Aus

Position 1 - EIN

Die Beleuchtung kann unabhängig vom Geblasebe-trieb ein- und ausgeschaltet werden.

Einstellung Abluft - Umluft

Fettfiltergitter nach Betätigten der Kunststoffschieber zur Gerätemitte hin herunterklappen. Am Gebläsekasten befindet sich hinten ein Umlenkhebel, der jeweils zum Links- oder Rechtsanschlag geschwenkt werden kann. Beide Positionen sind mehrsprachig, unter anderen auch mit UMLUFT und ABLUFT beschrifft.

Umluft

Achtung: Umluftgeräte benöttigen einen, oder mehrere (2 motorige Geräte benöttigen zwei Filter) Aktivkohle-Rundfilter. Diese Aktivkohlefilter müssen, wenn sie nicht bei bestimmten Geräten werkseitig beigeführigt sind, beim Kundendienst oder im Zubehörhandel erworben werden.

Einsetzen des Aktivkohlefilter: Fettfilter herunterklap-pen. Aktivkohlefilter unter Benutzung der Rändelschraube oder durch Einrasten der Bajonettsscheibe vor dem Motor-Luftgitter einsetzen.

Wartung

Die Dunstabzugshaube bedarf keiner besonderen Wartung. Die Filter jedoch mussen zur Aufrechterhaltung der Funktion des Gerätes und aus Sicherheitsgründen in regelmäßigen Abständen erneuert werden.

1-Fettfilter

Die Filtermatte wird gesamtflächig am Filter-gitter durch Klammern befestigt. Im Urzustand ist diese Matte hoch wärmebeständig durch Verwendung schwer entflammbarer, selbstverlö-schender Materialien. Die Filtermatte halt beim Luftdurchfluß der in Betrieb befindlichen Haube Schwebbestoffe, wie Staub und Fetpartikel zurück. Dabei wird die Matte mehr und mehr gesättigt, so daß sie zur Wiederherstellung der ursprünglichen Leistung von Zeit zu Zeit ge-reinigt bzw. erneuert werden muß. Es sind verschiedene Arten von Filtermatten erhältlich:

a - Flachfilter mit aufgedrucktem Sattigungs-indikator

Dieser Mattentyp ist mit einem Raster aus roten Punkten bedruckt. Bei fortschreitender Sattigung mit Fettstoffen färbt sich die gesamte Filterfläche von den Punkten aus gehend ein. Sobald eine geschlossene Ein-farbung der Matte vorliegt, muß diese gegen eine neue Filtermatte beim Kundendienst oder (im Zubehörhandel erhält) ausge-tauscht werden. Die gesättigte Matte kann nicht durch Auswahlen regeneriert und erneut benutzt werden.

b - Kunststoffaser-Filtermatte (Dicke ca. 10mm )

Eine solche Matte kann regeneriert werden und soll mindestens alle 2 Monate unter Zusammenhang von warmem Wasser und mildem Spülmittel ausgewaschen werden. Danach leicht auspressen und bei maximal 40^ trocknen halten. Lebensdauer: ca. 4-5 Waschvorgänge. Danach ist die Matte durch eine neue, im Zuberhörhandel erhältliche auszutauschen.

c - Mehrlagiger Metallfilter

Auf Anfrage lieferbar. Wird in gleicher Weise angebracht, wie Textil- oder Kunststa-sermatten. Metallfilter konnen practisch unbegrenzt regeneriert werden. Auswaschen ist sowohl in der Spulmaschine als auch von Hand (unter Zusammenhangs Wasser und herkömmlichen Haushalts-Spulmitteln einweichen und auswaschen) möglich.

Austausch (Reinigung) der Filtermatte (des Metallfilters)

Abnehmer des gesamtten Fettfiltergitters vom Gerät. Feder-Haltebügel abnehmer, gesättigte Fettfiltermatte Herausnahmen (evtl. wie oben beschrieben reinigen) und neue (bzw. gereinigte) Matte (eventuelle Be-druckung in Richtung Metallgitter) einlagen.

Feder-Haltebügel hinter den Abkantungen festklemmen. Gitter wieder einsetzen.

2 - Aktiv-Kohlefilter (beim Kundendienst oder im Zubehorhandel erhältlich)

Der Aktivkohlefilter wird bei Umlufthauben vor dem Lufteinlaßgitter des Motors (oder.beider Motore, bei zweimotorigen Geräten) montiert.

Aktivkohle hat die Aufgabe Geruchsstoffe zu absorbieren, also zurückzuhalten. Die durch den Fettfilter vorgereinigte und von Fett und Staub gereinigte Luft wird beim Durchströmen der Aktivkohle von Geruchsstoffen gereinigt. Die gute Abscheide-Wirkung ist unter anderen von nicht zu großer Luftgeschwindigkeit abhängig, weshalb Umlufthauben vorzugsweise mit kleiner oder mittlerer Gebläsestufe betrieben werden sollenen. Auch die Aktivkohle ist nach gewisser Zeit gesättigt und muß gegen eine neue Aktivkohle-Kassette ausgewechselt werden.

Regenerierung und Wiederverwendung ge-brauchter Aktiv-Kohle ist nicht möglich.

Austausch der Aktiv-Kohle

Nach dem Öffnen des Fettfiltergitters ist der Aktivkohlefilter zugänglich. Mittelschraube lõ-SEN (oder Bajonettverschluss unter Linksdrehung öffnen) und gebrauchter Kohlefilter entfernen. Neuen Kohlefilter in umgekehrer Reihenfolge einsetzen. Achtung: eventuelle Schutzfolie an neuer Aktivkohle-Kassette unbedingt vor dem Einsetzen entfernen, da sonst kein Luftdurchlaß möglich ist.

Allgemeines: Ein Nachlassen der Filterwirkung (Einfarbung der Fettfiltermatte, oder Nachlassen der Geruchsbeseitigung durch die Aktivkohle) beeinträchtigt die Leistung der Dunsthaube. Vol-le Funktion kann immer nur bei einwandfrei, aufnahmefahigen Filtrern erreicht werden. Daher:

Filterwechsel regelmäßig durchfuhren, um gleichbleibend gute Funktion zu erhalten. Durch fettgetränkte Filter besteht Brandgefahr.

Wechsel- bzw. Reinigungsrhythmus für Filter:

a - Fettfilter: Nach kompletter violetter Einfarbung der Matte, oder, wenn Filtermatten ohne Sattigungsindikator verwendet werden sollenen, mindestens alle 2 Monate.

b - Aktivkohe: Bei Nachlassen der Filterwirkung, mindestens jedoch alle 6 Monate.

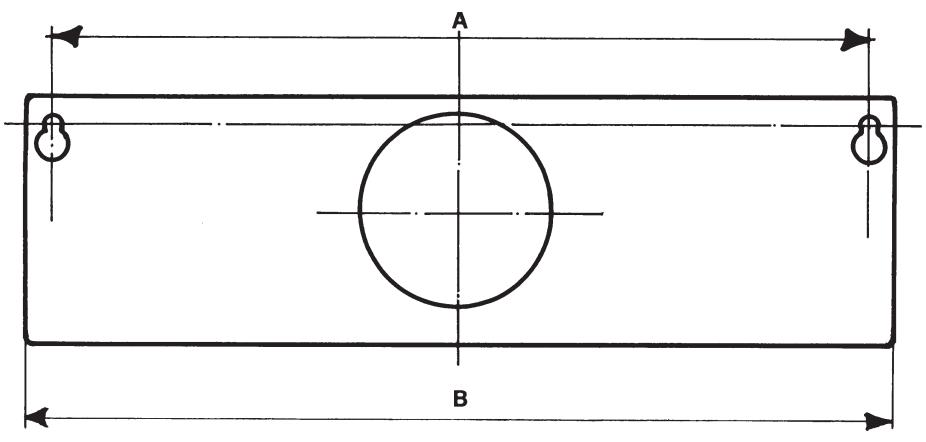

B mm.	500	550	600	700	800	900	1000	1200
A mm.	468	518	568	668	768	868	968	1168
