Produto	Coifa
Marca	ACEC
Modelo	HT60N
Tipo de instalação	De parede ou sob armário
Versão	Evacuação externa ou recirculação
Largura	600 mm
Distância mínima ao plano de cozimento	65 cm
Número de velocidades	3
Iluminação	Sim
Filtro de gordura	Metálico multicamada lavável
Filtro de carvão ativado	Sim, substituição a cada 3 meses
Manutenção do filtro de gordura	Lavagem mensal com água morna ou máquina de lavar louça
Conexão elétrica	220-240 V, 50 Hz
Classe elétrica	Classe II (isolamento duplo)
Diâmetro de conexão	100 mm ou 120 mm dependendo do modelo
Acessórios fornecidos	Gabarito de perfuração, parafusos, buchas, filtro de carvão (na versão recirculação)
Tipo de comando	Interruptor mecânico

Perguntas frequentes - HT60N ACEC

Como instalar a coifa HT60N na parede?

Utilize o gabarito de perfuração fornecido para fazer dois furos de 8 mm na parede. Insira as buchas e os parafusos 4,2 x 44,5 mm deixando 5 mm de folga. Pendure a coifa nos parafusos e aperte definitivamente pelo interior, abrindo a grade de aspiração.

Qual é a distância mínima entre a coifa e a placa de cozimento?

A distância mínima de segurança é de 65 cm entre o plano de cozimento e a coifa.

Como limpar o filtro de gordura?

Abra a grade de aspiração e remova o filtro metálico. Lave-o com água morna e detergente normal, ou na máquina de lavar louça. Deixe secar antes de recolocá-lo. A lavagem deve ser feita todos os meses.

Quando deve substituir o filtro de carvão ativado?

O filtro de carvão deve ser substituído a cada três meses para garantir um bom desempenho. Para removê-lo, abra a grade e desparafuse o botão central girando no sentido anti-horário.

O que fazer se a iluminação da coifa não funcionar?

Abra a grade de aspiração e verifique se a lâmpada está bem rosqueada. Se necessário, substitua por uma lâmpada do mesmo tipo e potência.

Posso usar a coifa no modo recirculação?

Sim, posicione a alavanca de conversão na posição 'filtrante' (A). Instale o filtro de carvão ativado fornecido no suporte do motor. A coifa também pode permanecer conectada a um duto.

Como mudar a velocidade de aspiração?

Use o interruptor para selecionar a velocidade: velocidade baixa para manutenção leve, velocidade média para cozimento normal e velocidade alta para odores fortes ou vapores.

É necessário chamar um profissional para a instalação?

Sim, devido à complexidade do aparelho, recomenda-se que a coifa seja instalada por um especialista para cumprir as prescrições de segurança e evacuação do ar.

Como abrir a grade de aspiração?

Desloque os botões localizados na parte inferior da coifa para o centro, depois abra a viseira. A grade desliza em torno dos pivôs traseiros. Para removê-la completamente, desloque o pivô traseiro direito para a frente.

O que fazer em caso de falha ou mau funcionamento?

Verifique primeiro a alimentação elétrica e o interruptor. Consulte o manual de instruções para possíveis códigos de erro. Se o problema persistir, entre em contato com um serviço de atendimento autorizado.

MANUAL DE UTILIZADOR HT60N ACEC

2.1 - Abertura e remoção da greha de aspiração 38
2.2 - Instalação por baixo do|móvel suspensor 38
2.3 - Instalação na parede 38
2.4 -Escolha da versao 39
2.5 - Ligação eletrica e controlo do controle 39

3 - FUNCIONAMENTO 40

4 - MANUTENÇÃO E LIMPEZA 40

4.1 - Filtro antigordura 40
4.2 - Filtro a carvao activo 41
4.3 - Illuminação 41
4.4 - Limpeza 41

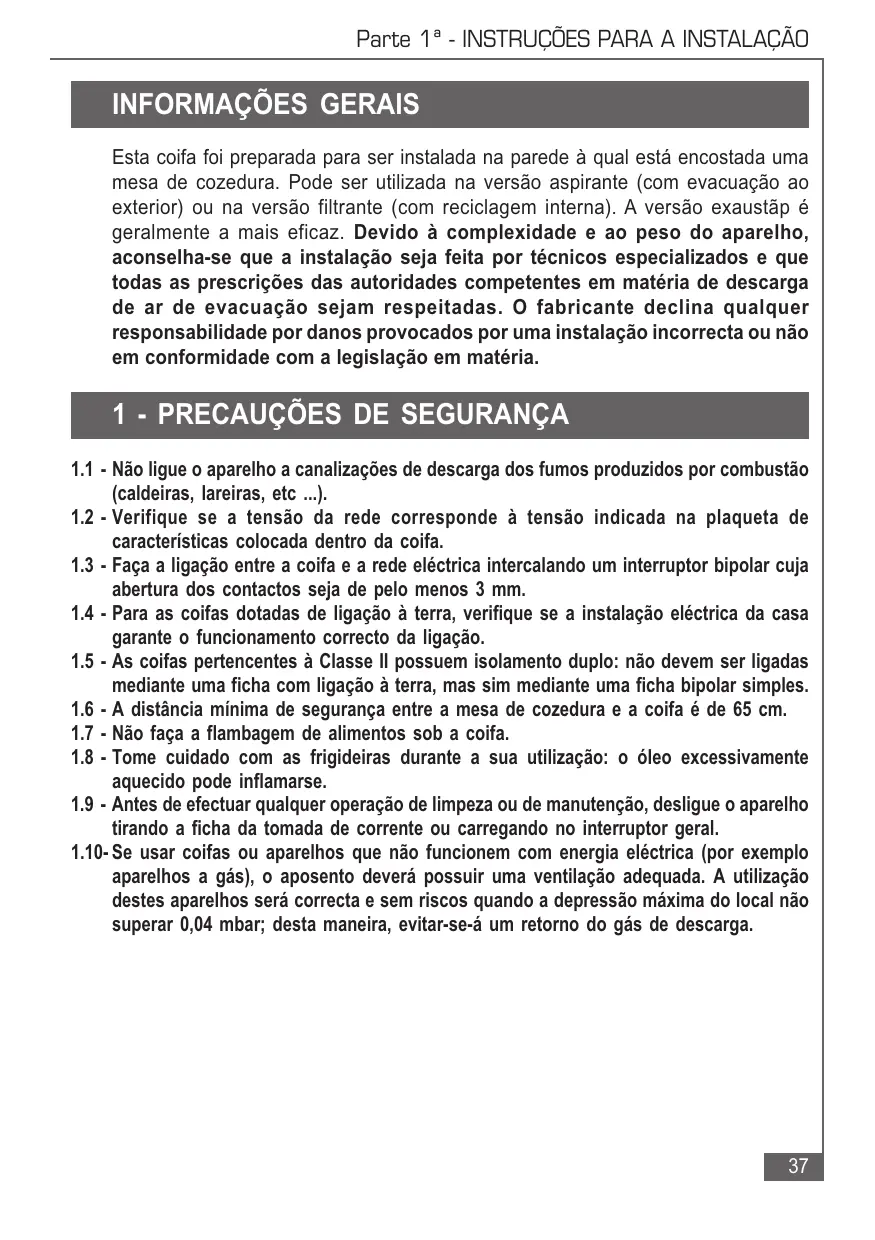

GENERALITA

Esta coifa foi preparada para ser instalada na parede à qual está encostada uma mesa de cozedura. Pode ser utilizesa na versão aspirante (com evacuação ao exterior) ou na versão filtrante (com reciclagem interna). A versão exaustap é geralmente a mais eficaz. Devido à complexidade e ao peso do aparelho, aconselho-se que a instalação sera feita por tecnicos especializados e que todas as prescrições das autoridades competentes em materia de descarga de ar de evacuação sejam respeitadas. O fabricante declina qualquer responsabilité por danos provocados por uma instalação Incorrecta ou não em conformidade com a leiislação em materia.

1 - PRECAUÇÉS DE SEGURANÇA

1.1 - Não ligue ou aparecido a canalização de descarga dos fumes produzidos por combustão (caldeiras, lareiras, etc ...).
1.2 - Verifique se a tensão da rede corresponde à tensão indicada na plaqueta de caractéristicas colocada dentro da coifa.
1.3 - Faça a ligação entre a coifa e a rede elétrica intercalando um interruptor bipolar cuja abertura dos contactos sera de pelo menos 3 mm.
1.4 - Para as cofas dotadas de ligaçao a terra, verifique se a instalacao eletrica da casa garante o functimento correcto da ligaçao.
1.5 - As cofas pertencentes à Classe II possuem isolamento duplo: não devem ser ligadas mediante una FHA com ligação à terra, mas sim mediante una FHA bipolar simples.
1.6 - A distência minima de segurarça entre a mesa de cozedura e a coifa é de 65 cm.
1.7 - Não faça a flambagem de alimentos sob a coifa.
1.8 - Tomecio com as frigideiras durante a suautilização: o oleo excessivamente aquecido pode inflamarse.
1.9 - Antes de efectuar qualquer operatione de limpeza ou de manutencao, deslige o aparelho tirando a ficha da tomada de corrente ou correngando no interruptor geral.
1.10- Se usar coifas ou aparehos que não funciona com energia elétrica (por exemplo aparehos a gás), oDSP éperado possuir uma ventilação adequada. Autilização destes aparehos sera correctae sem riscos quando a depressão Tmaxa do local não superar 0,04 mbar;这对于a maneira, evapor-se-a um returno do gás de descarga.

2 - INSTALLação

Alguns sistemas de instalacao preveem a abertura e a remoção da greha de aspiração.

2.1 - Abertura e remoção da grelha de aspiração

ParaAbrir a grelha, fazer deslizar para o centro os botoes colocados na parte inferior do exaustor. Abrir a viseira. A grelha deslizará girando em volta dos dos pivots posterioros. Com a grelha aberta e na posicao vertical, fazer deslizar o pivot posterior da direita, pararente ao longo da abertura lateral, até provocar a sua saida.

2.2 - Instalação por boa doovel suspensoro

a) móvil préfurado: fixar o exaustor ao mover, atraves dos furos ja feitos na base do mover, utilizing os 4 parafusos de 4,2 x 44,4 fornecidos. Não é necessário Abrir a grelha.
b) Móvel não furado:

b.1 - Se ao exaustor está anexado um molde para furação, seguir as instruções contidas no mesmo.
b.2 -Se não há molde, encontrar a grelha apoiar o exaustor contra a base do mover e parafusar directamente do interior na madeira com parafusos de 3,5 x 16, não fornecidos.

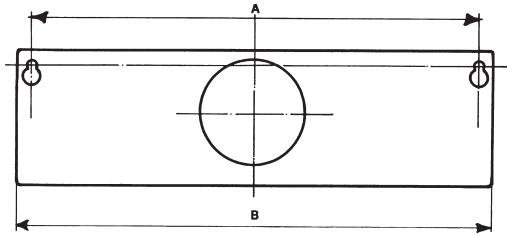

2.3 - Instalação na parede

a) Com o auxilio eventualmente do molde de fu-ração, fazer bois furos de 8 na parede, aplicar as两大 buchas, inserir bois parafusos de 4,2 x 44,4arethando 5 mm não aparafusados, remove a grelha de aspiração, enganchar o exaustor aois bois parafusos nos furos posteriores e proceberdo interior, até a fixação completenessa dos parafusos.
b) Se o molde não for disponible, fazer dois furos de 0 8 (ver des.) e inserir Buchas e parafudos procedendo como no parágrafo a.
c) Para uma instalação na parede atraves de esquadrias (optionalis), seguir as instruções descritas no molde anexado.
d)Seguir advertência 1.6.

B mm.	500	550	600	700	800	900	1000	1200
A mm.	468	518	568	668	768	868	968	1168

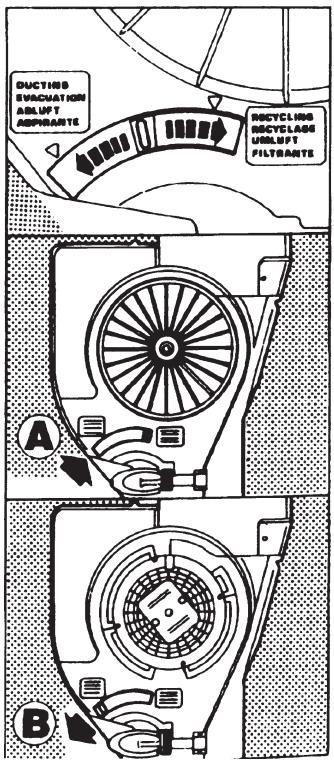

2.4 - Escolha da versão

a) Aspirante

Abrir a greilha de aspiração e posicionar a alavanca ou o indicator do botão naposição -aspirante- até o fim do seu的方式来 (B). Eliminar, se aplicado, o fazer de carvão activo, desaparafusando o botão central ou girando lentamente no sentido anti-horário,para desenganchar o grampo central à baioneta. Ligar o tubo externo ao anel de raccord de 0 100 mm (ou 0 120 mm em outros modelos), poscionado na abertura superior ou posterior conforme a necessidade. Aplicar a bucha no furo que ficou livre. Seguir com atençao a advertência 1.1.

b) Filtrante

Abrir a greilha de aspiração e posicionar a alavanca ou o indicator do botão, na posicao filtrante, ao fim do seuAway (A). Aplicar o过滤o de carvalo activo, no suporte do motor com o botao metalico central, ou girando lentamente no sentido horario, para enganchar o grampo central a baioneta. Se existe canalização externa, poderá permanecer ligada.

2.5 - Ligação eletrica e controlo do

funccionamento

1 - É preciso respeitar à risca as precauções de segurarça 1.2, 1.3, 1.4 e 1.5 do parágrafo 1.
2 - Depois de ter feito a ligação eletrica, verifique o-functionamento correcto da illuminação, do actionamento do motor e da mudança das velocidades.

3 - FUNCIONAMENTO

3.1 - O interruptor acontez-se o motor, a regulagem da velocidade e a illuminação da plataforma de cozedura. Para um melhor rendimento do aparelho, aconselho-se Abrir a viseira e usar a velocidade maior, no caso em que fazer uma forte concentração de odores e fumo; a velocidade intermediaria ou inferior para uma troca de ar, limpo de modo silencioso e economico. É aconselhoHVel ligar o exaustor quando inicia-se a cozinhar, deixando ligado quando terminado,aina por algunos minutos.
3.2-Seguir com atenço as advertencias 1.7e1.8.

4 - MANUTENÇÃO E LIMPEZA

Uma boa manutenção garanté um elevado rendimento e, uma longa duração do exaustor. ATENÇão: O acumular de gordura no interior do过滤o, pode acarretar也是非常 riscos de incendio. Aconselho-se portanto de seguir escrupulosamente as instruções indicadas.

4.1 - Filtro antigordura

É um FILTER mecânico, fornecido em various temas, que retém as partículas de gordura. está colocado no interior da grelha de aspiração. Para fazer a sua manutenção, seguir o segunte:

a) Generalidades: independente do tipo de FILTER, para retirar-lo, partir a grelha e remove os gramos metálicos.
b) Filtro descartével (espessura de 1 mm aproximadamente): não lavar, substituir a cada 2 meses:

Se o filtró for dotado de indicatores químicos de saturação, substituir quando:

b.1 - A cor violeta dos pontos visíveis exteriormente, espalha-se por toda a superficie do FILTER.
b.2 - A cor vermelha das faixas internas, normalmente não visíveis exterioramente, tornareh-se visíveis.

c) Filtro sintético (espessura de 10 mm aproximadamente): É reutilização e deve ser lavado a cada 2 mezes em água morna com detergente neutro, deixando enxugar depuis de ser levemente torcido, numa fonte de calor de no máximo 40^ . Substituir depuis de 5 ou 6 lavagens.
d) Filtro metalico multicamadas: delve ser lavado 1 vez por mes, com agua e detergente ou na ámbuna de lavar louça. Enxugar bem antes de recolocá-lo.

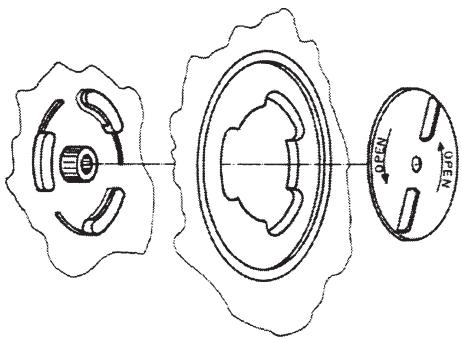

4.2 - Filtro a carão activo

É o filtro químico que retém os odeores no exaustor. Para remover é, Abrir a greha e desaparafusar o botão metalico central, ou então girar no sentido anti-horário o filtro até desenganchar a baioneta central. Montar procedendo inversionsamente. Para um bom rendimento, substituir a cada 3 mezes.

4.3 - Illuminação

Se uma lâmpada não funciona,verter a greha de aspiração e controlar se está bem aparafusada. Se for necessário, trocála por outra deignmental e tipo.

4.4 - Limpeza

Limpar o exaustor com agua morna e detergente neutro; evitar o uso de alcohol, solventes e abrasivos. Para todas as operações do punto 4.1 ao punto 4.4, seguir a advertência 1.9 e principalmente a operação 4.3.
