| Marca | ACEC |
| Modelo | HT60B |
| Tipo de produto | Coifa aspirante |
| Largura (B) | 600 mm (modelo padrão) |
| Profundidade (A) | 568 mm (para largura 600 mm) |
| Alimentação elétrica | 230 V / 50 Hz |
| Potência máxima | Consultar a placa de características |
| Distância mínima ao plano de cozimento | 65 cm |
| Tipo de instalação | De parede ou sob armário |
| Versão de uso | Exaustão ou recirculação |
| Diâmetro do duto de exaustão | 100 mm (120 mm para alguns modelos) |
| Número de velocidades | 3 velocidades |
| Iluminação | Lâmpada substituível (mesmo tipo e potência) |
| Filtro de gordura | Metálico multicamada lavável em lava-louças |
| Filtro de carvão ativado | Substituição a cada 3 meses (na versão recirculação) |
| Manutenção | Limpeza com detergente neutro, sem produtos abrasivos |
| Segurança | Duplo isolamento (classe II), aterramento não necessário |
| Peças de reposição | Filtros, lâmpadas, kit de recirculação |
| Garantia | Consultar o revendedor |
Perguntas frequentes - HT60B ACEC
Perguntas dos utilizadores sobre HT60B ACEC
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Exaustor de cozinha em formato PDF gratuitamente! Encontre o seu manual HT60B - ACEC e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. HT60B da marca ACEC.
MANUAL DE UTILIZADOR HT60B ACEC
2.1 - Abertura e remoção da greha de aspiração 38
2.2 - Instalação por baixo do|móvel suspensor 38
2.3 - Instalação na parede 38
2.4 -Escolha da versao 39
2.5 - Ligação eletrica e controlo do controle 39
3 - FUNCIONAMENTO 40
4 - MANUTENÇÃO E LIMPEZA 40
4.1 - Filtro antigordura 40
4.2 - Filtro a carvao activo 41
4.3 - Illuminação 41
4.4 - Limpeza 41

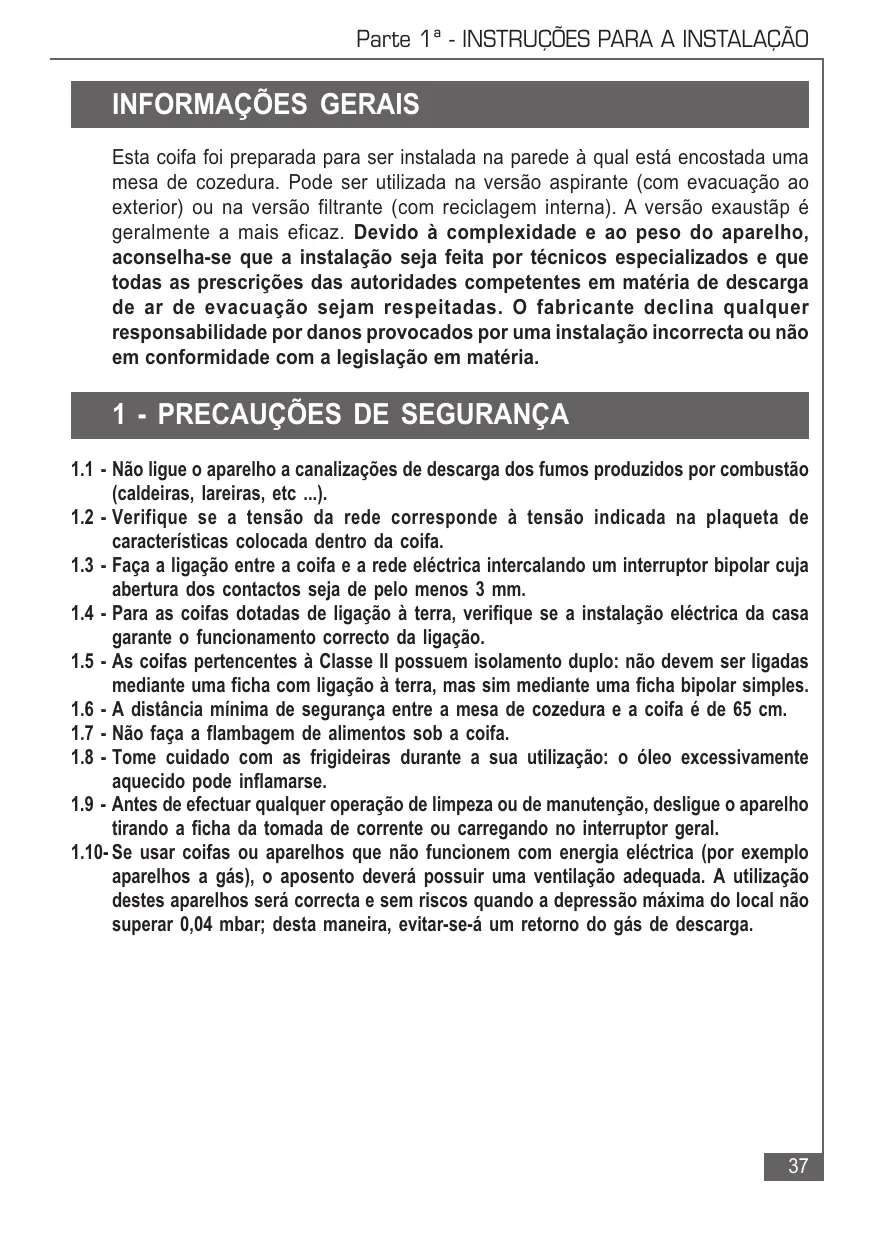

GENERALITA
Esta coifa foi preparada para ser instalada na parede à qual está encostada uma mesa de cozedura. Pode ser utilizesa na versão aspirante (com evacuação ao exterior) ou na versão filtrante (com reciclagem interna). A versão exaustap é geralmente a mais eficaz. Devido à complexidade e ao peso do aparelho, aconselho-se que a instalação sera feita por tecnicos especializados e que todas as prescrições das autoridades competentes em materia de descarga de ar de evacuação sejam respeitadas. O fabricante declina qualquer responsabilité por danos provocados por uma instalação Incorrecta ou não em conformidade com a leiislação em materia.
1 - PRECAUÇÉS DE SEGURANÇA
1.1 - Não ligue ou aparecido a canalização de descarga dos fumes produzidos por combustão (caldeiras, lareiras, etc ...).
1.2 - Verifique se a tensão da rede corresponde à tensão indicada na plaqueta de caractéristicas colocada dentro da coifa.
1.3 - Faça a ligação entre a coifa e a rede elétrica intercalando um interruptor bipolar cuja abertura dos contactos sera de pelo menos 3 mm.
1.4 - Para as cofas dotadas de ligaçao à terra, verifique se a instalacao eletrica da casa garante o functimento correcto da ligaçao.
1.5 - As cofas pertencentes à Classe II possuem isolamento duplo: não devem ser ligadas mediante una FHA com ligação à terra, mas sim mediante una FHA bipolar simples.
1.6 - A distência minima de segurarça entre a mesa de cozedura e a coifa é de 65 cm.
1.7 - Não faça a flambagem de alimentos sob a coifa.
1.8 - Tomecio com as frigideiras durante a suautilização: o oleo excessivamente aquecido pode inflamarse.
1.9 - Antes de efectuar qualquer operatione de limpeza ou de manutencao, deslige o aparelho tirando a ficha da tomada de corrente ou correngando no interruptor geral.
1.10- Se usar coifas ou aparehos que não funciona com energia elétrica (por exemplo aparehos a gás), oDSP éperado possuir uma ventilação adequada. Autilização destes aparehos sera correctae sem riscos quando a depressão Tmaxa do local não superar 0,04 mbar;这对于a maneira, evapor-se-a um returno do gás de descarga.
2 - INSTALLação
Alguns sistemas de instalacao preveem a abertura e a remoção da greha de aspiração.
2.1 - Abertura e remoção da grelha de aspiração
Para Abrir a grelha, fazer deslizar para o centro os botoes colocados na parte inferior do exaustor. Abrir a viseira. A grelha deslizará girando em volta dos dois pivots posteriores. Com a grelha aberta e na posão vertical, fazer deslizar o pivot posterior da direita, pararente ao longo da abertura lateral, àsprovocar a sua saía.
2.2 - Instalação por boa doovel suspensoro
a) móvil préfurado: fixar o exaustor ao móvil, através dos furos ja feitos na base do móvil, utilizing os 4 parafusos de 4,2 x 44,4 fornecidos. Não é necessário Abrir a grelha.
b) Móvel não furado:
b.1 - Se ao exaustor está anexado um molde para furação, seguir as instruções contidas no mesmo.
b.2 -Se não há molde, encontrar a grelha apoiar o exaustor contra a base do mover e parafusar directamente do interior na madeira com parafusos de 3,5 x 16, não fornecidos.

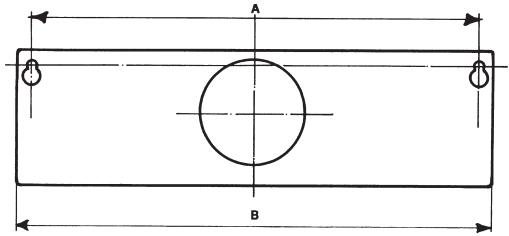

2.3 - Instalação na parede
a) Com o auxilio eventualmente do molde de fu-ração, fazer bois furos de 8 na parede, aplicar as两大 buchas, insertir bois parafusos de 4,2 x 44,4arethando 5 mm não aparafusados, remove a grelha de aspiração, enganchar o exaustor aois bois parafusos nos furos posteriores e proceberdo interior, até a fixação completenessa dos parafusos.
b) Se o molde não for disponible, fazer dois furos de 0 8 (ver des.) e inserir Buchas e parafudos procedendo como no parágrafo a.
c) Para uma instalação na parede atraves de esquadrias (optionalis), seguir as instruções descritas no molde anexado.
d)Seguir advertência 1.6.
| B mm. | 500 | 550 | 600 | 700 | 800 | 900 | 1000 | 1200 |
| A mm. | 468 | 518 | 568 | 668 | 768 | 868 | 968 | 1168 |

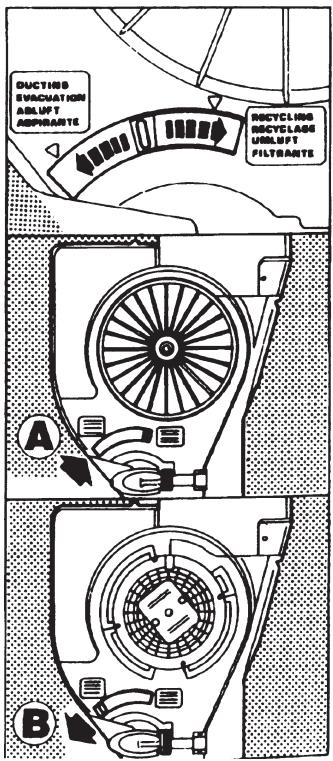

2.4 - Escolha da versão
a) Aspirante
Abrir a greilha de aspiração e posicionar a alavanca ou o indicator do botão naposição -aspirante- até o fim do seu的方式来 (B). Eliminar, se aplicado, o fazer de carvão activo, desaparafusando o botão central ou girando lentamente no sentido anti-horário,para desenganchar o grampo central à baioneta. Ligar o tubo externo ao anel de raccord de 0 100 mm (ou 0 120 mm em outros modelos), posicionado na abertura superior ou posterior conforme a necessidade. Aplicar a bucha no furo que ficou livre. Seguir com atençao a advertência 1.1.
b) Filtrante

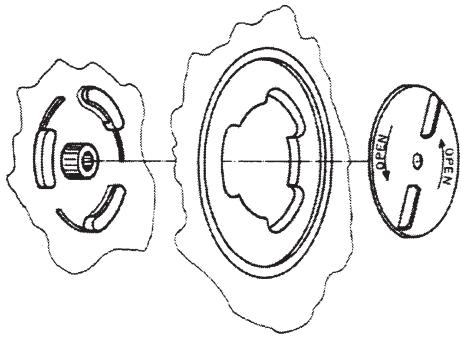

Abrir a greilha de aspiração e posicionar a alavanca ou o指示or do botão, na posicao filtrante, ao fim do seu的方式来 (A). Aplicar o fazer de carvão activo, no suporte do motor com o botão metalico central, ou girando lentamente no sentido horário, para enganchar o grampo central a baioneta. Se existe canalização externa, poderá permanecer ligada.
2.5 - Ligação eletrica e controlo do
funccionamento
1 - É preciso respeitar à risca as precações de segurarça 1.2, 1.3, 1.4 e 1.5 do parágrafo 1.
2 - Depois de ter feito a ligação eletrica, verifique o-functionamento correcto da illuminação, do actionamento do motor e da mudança das velocidades.
3 - FUNCIONAMENTO
3.1 - O interruptor acontez-se o motor, a regulagem da velocidade e a illuminação da plataforma de cozedura. Para um melhor rendimento do aparecido, aconselho-seAbrir a viseira e usar a velocidade maior, no caso em que fazer uma forte concentração de odores e fumo; a velocidade intermediaria ou inferior para uma troca de ar, limpo de modo silencioso e economico. É aconselhovel ligar o exaustor quando inicia-se a cozinhar, deixando ligado quando terminado,aina por algunos minutos.
3.2-Seguir com atenço as advertencias 1.7e1.8.
4 - MANUTENÇÃO E LIMPEZA
Uma boa manutenção garanté um elevado rendimento e, uma longa duração do exaustor. ATENÇão: O acumular de gordura no interior do过滤o, pode acarretar也是非常 ricos de incendio. Aconselha-se portanto de seguir escrupulosamente as instruções indicadas.
4.1 - Filtro antigordura
É um FILTER mecânico, fornecido em various temas, que retém as partículas de gordura. está colocado no interior da grelha de aspiração. Para fazer a sua manutenção, seguir o segunte:
a) Generalidades: independente do tipo de FILTER, para retirar lo, partir a grelha e remove os gramos metálicos.
b) Filtro descartével (espessura de 1 mm aproximadamente): não lavar, substituir a cada 2 meses:
Se o filtró for dotado de indicatores químicos de saturação, substituir quando:
b.1 - A cor violeta dos pontos visíveis exteriormente, espalha-se por toda a superficie do FILTER.
b.2 - A cor vermelha das faixas internas, normalmente não visíveis exterioramente, tornareh-se visíveis.
c) Filtro sintético (espessura de 10 mm aproximadamente): É reutilizável e deve ser lavado a cada 2 meSES emágua morna com detergente neutro, deixando enchugar进驻 de ser levamente torcido, numa fonte de calor de no maior 40^ . Substituir进驻 de 5 ou 6 lavagens.
d) Filtro metalico multacamadas: delve ser lavado 1 vez por mes, com agua e detergente ou na ámbuna de lavar louça. Enxugar bem antes de recolocá-lo.
4.2 - Filtro a carão activo

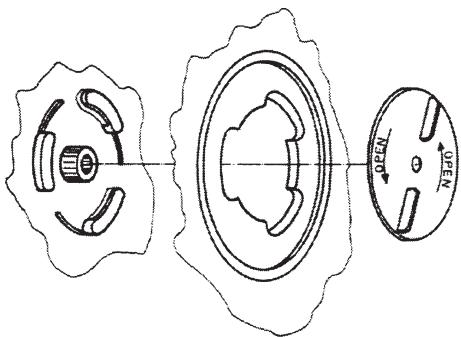

É o filtro químico que retém os odeores no exaustor. Para remover é, Abrir a greha e desaparafusar o botão metalico central, ou então girar no sentido anti-horário o filtro até desenganchar a baioneta central. Montar procedendo inversionsamente. Para um bom rendimento, substituir a cada 3 mezes.
4.3 - Illuminação
Se uma lâmpada não funciona,verter a greha de aspiração e controlar se está bem aparafusada. Se for necessário, trocála por outra deignmental e tipo.
4.4 - Limpeza
Limpar o exaustor com agua morna e detergente neutro; evitar o uso de alcohol, solventes e abrasivos. Para todas as operações do punto 4.1 ao punto 4.4, seguir a advertência 1.9 e principalmente a operação 4.3.
