HT 260 N N - Exaustor de cozinha ACEC - Manual de utilização gratuito

Tipo de produto	Exaustor de parede
Marca	ACEC
Modelo	HT 260 N N
Dimensões (altura x largura x profundidade)	Aprox. 150 x 600 x 500 mm
Peso	Aprox. 12 kg
Alimentação	220-240 V ~ 50 Hz
Potência do motor	200 W
Caudal de extração	Até 250 m³/h
Nível de ruído (máx.)	65 dB(A)
Número de velocidades	3
Tipo de controlo	Botões deslizantes ou pulsadores
Iluminação	2 lâmpadas LED (incluídas)
Filtro de gorduras	Filtro de alumínio lavável
Filtro de carvão (opcional)	Modelo compatível: ACEC-CF-01
Diâmetro de saída de ar	150 mm
Modo de recirculação	Sim, com filtro de carvão ativado (não incluído)
Classe energética	D
Limpeza do filtro	Lavar na máquina de lavar louça ou à mão a cada 2 meses
Segurança	Desligamento automático, proteção contra sobreaquecimento
Peças sobresselentes disponíveis	Filtros, lâmpadas, motor
Reparabilidade	Índice de reparabilidade: 7.5/10
Garantia	2 anos

Perguntas frequentes - HT 260 N N ACEC

Como se limpa o filtro de gorduras do exaustor ACEC HT 260 N N?

O filtro de alumínio deve ser lavado a cada 2 meses. Pode fazê-lo à mão com água ensaboada ou na máquina de lavar louça a baixa temperatura (< 50°C). Certifique-se de que está completamente seco antes de o recolocar.

É necessário instalar um filtro de carvão se usar o exaustor em modo recirculação?

Sim, se desejar utilizar o exaustor em modo recirculação, deve instalar um filtro de carvão ativado (modelo ACEC-CF-01, não incluído) para absorver odores. Sem ele, o exaustor apenas filtrará gorduras mas não eliminará odores.

O que fazer se o exaustor não extrai ar com potência suficiente?

Verifique se o filtro de gorduras não está obstruído, se a saída de ar não tem obstruções e se o duto está corretamente instalado. Também certifique-se de que a velocidade selecionada é a adequada (use velocidade 3 para máxima extração).

Como se muda a lâmpada LED do exaustor?

Desconecte o exaustor da rede elétrica. Retire a tampa do suporte da lâmpada, extraia a lâmpada LED defeituosa e insira uma nova do mesmo tipo (G4, 1.5W). Volte a colocar a tampa e ligue a corrente.

Qual é o diâmetro do duto de saída de ar?

O diâmetro da saída de ar é de 150 mm. Certifique-se de utilizar um duto com este diâmetro para uma correta evacuação do ar.

O exaustor ACEC HT 260 N N tem função de desligamento automático?

Sim, o modelo inclui um desligamento automático de segurança que para o motor em caso de sobreaquecimento, protegendo assim o aparelho.

Pode-se instalar o exaustor numa ilha de cozinha?

Não, este modelo foi projetado para instalação de parede. Não é adequado para ilhas. Consulte outros modelos da marca ACEC se desejar um exaustor de ilha.

Quanto peso suporta o exaustor?

O peso próprio do exaustor é de aproximadamente 12 kg. Certifique-se de fixá-lo a uma parede sólida capaz de suportar pelo menos 20 kg com as ancoragens adequadas.

Onde posso comprar o filtro de carvão de substituição?

O filtro de carvão ativado ACEC-CF-01 está disponível em lojas de eletrodomésticos e em lojas online. Consulte o serviço de apoio ao cliente da ACEC para distribuidores autorizados.

Como se regula a velocidade de extração?

O exaustor dispõe de um controlo deslizante ou pulsadores com 3 velocidades. Use a velocidade 1 para cozedura ligeira, 2 para uso normal e 3 para altas temperaturas ou vapores intensos.

MANUAL DE UTILIZADOR HT 260 N N ACEC

Esta coifa foi preparada para ser instalada na parede à qual está encostada uma mesa de cozedura. Pode ser utilizada na versão aspirante (com evacuação ao exterior) ou na versão filtrante (com reciclagem interna). A versão exaustãp é geralmente a mais eficaz.

Devido à complexidade e ao peso do aparelho, aconselha-se que a instalação seja feita por técnicos especializados e que todas as prescrições das autoridades competentes em matéria de descarga de ar de evacuação sejam respeitadas.

O fabricante declina qualquer responsabilidade por danos provocados por uma instalação incorrecta ou não em conformidade com a legislação em matéria.

1 - PRECAUÇÕES DE SEGURANÇA

1.1 - Não ligue o aparelho a canalizações de descarga dos fumos produzidos por combustão (caldeiras, lareiras, etc ...).
1.2 - Verifique se a tensão da rede corresponde à tensão indicada na plaqueta de características colocada dentro da coifa.
1.3 - Faça a ligação entre a coifa e a rede eléctrica intercalando um interruptor bipolar cuja abertura dos contactos seja de pelo menos 3 mm.
1.4 - Para as coifas dotadas de ligação à terra, verifique se a instalação eléctrica da casa garante o funcionamento correcto da ligação.
1.5 - As coifas pertencentes à Classe II possuem isolamento duplo: não devem ser ligadas mediante uma ficha com ligação à terra, mas sim mediante uma ficha bipolar simples.
1.6 - A distância mínima de segurança entre a mesa de cozedura e a coifa é de 65 cm.
1.7 - Não faça a flambagem de alimentos sob a coifa.
1.8 - Tome cuidado com as frigideiras durante a sua utilização: o óleo excessivamente aquecido pode inflamarse.
1.9 - Antes de efectuar qualquer operação de limpeza ou de manutenção, desligue o aparelho tirando a ficha da tomada de corrente ou carregando no interruptor geral.
1.10 -Se usar coifas ou aparelhos que não funcionem com energia eléctrica (por exemplo aparelhos a gás), o aposento deverá possuir uma ventilação adequada. A utilização destes aparelhos será correcta e sem riscos quando a depressão máxima do local não superar 0,04 mbar; desta maneira, evitar-se-á um retorno do gás de descarga.

2 - INSTALAÇÃO

Alguns sistemas de instalação preveem a abertura e a remoção da grelha de aspiração.

2.1 - Abertura e remoção da grelha de aspiração

Para abrir a grelha, fazer deslizar para o centro os botoes colocados na parte inferior do exaustor. Abrir a viseira. A grelha deslizará girando em volta dos dois pivots posteriores.

Com a grelha aberta e na posição vertical, fazer deslizar o pivot posterior da direita, para frente ao longo da abertura lateral, até provocar a sua saída.

2.2 - Instalação por baixo do móvel suspenso

a - móvel préfurado: fixar o exaustor ao móvel, através dos furos já feitos na base do móvel, utilizando os 4 parafusos de 4,2 x 44,4 fornecidos.

Não é necessário abrir a grelha.

b - Móvel não furado:

b.1 - Se ao exaustor está anexado um molde para furação, seguir as instruções contidas no mesmo.
b.2 - Se não há molde, abrir a grelha apoiar o exaustor contra a base do móvel e parafusar directamente do interior na madeira com parafusos de 3,5 x 16, nao forneci-dos.

2.3 - Instalação na parede

a - Com o auxílio eventualmente do molde de fu-ração, fazer dois furos de ∅ 8 na parede, aplicar as duas buchas, inserir dois parafusos de 4,2 x 44,4 deixando 5 mm não aparafusados, remover a grelha de aspiração, enganchar o exaustor aos dois parafusos nos furos posteriores e proceder do

interior, até a fixação completa dos parafusos.

b - Se o molde não for disponível, fazer dois furos de ∅ 8 (ver des.) e inserir buchas e parafusos procedendo como no parágrafo a.

c - Para uma instalação na parede através de esquadrias (opcionais), seguir as instruções descritas no molde anexado.

d - Seguir a advertência 1.6.

2.4 - Escolha da versão

a - Aspirante

Abrir a grelha de aspiração e posicionar a ala-vanca ou o indicador do botão na posição -aspirante- até o fim do seu curso. Eliminar, se aplicado, o filtro de carvão activo, desaparafusando o botão central ou girando lentamente no sentido anti-horário, para desenganchar o grampo central à baioneta. Ligar o tubo externo ao anel de raccord de ∅ 100 mm (ou ∅ 120 mm em alguns modelos), posicionado na abertura superior ou posterior conforme a necessidade. Aplicar a bucha no furo que ficou livre. Seguir com atenção a advertência 1.1.

b - Filtrante

Abrir a grelha de aspiração e posicionar a alavanca ou o indicador do botão, na posição filtrante, ao fim do seu curso. Aplicar o filtro de carvão activo, no suporte do motor com o botão metalico central, ou girando lentamente no sentido horário, para enganchar o grampo central a baioneta. Se existe canalização externa, poderá permanecer ligada.

2.5 - Ligação eléctrica e controlo do funcionamento

1 - É preciso respeitar à risca as precauções de segurança 1.2, 1.3, 1.4 e 1.5 do parágrafo 1.

2 - Depois de ter feito a ligação eléctrica, verifique o funcionamento correcto da iluminação, do accionamento do motor e da mudança das velocidades.

3 - FUNCIONAMENTO

3.1 - Os interruptores accionam o motor, a regulagem da velocidade e a iluminação da plataforma de cozedura. Para um melhor rendimento do apa-relho, aconselha-se abrir a viseira e usar a velo-cidade maior, no caso em que haja uma forte concentração de odores e fumo; a velocidade intermediaria ou inferior para uma troca de ar, limpo de modo silencioso e economico.

É aconselhável ligar o exaustor quando inicia-se a cozinhar, deixando ligado quando termina-do, ainda por alguns minutos.

3.2 - Seguir com atenção as advertências 1.7 e 1.8.

4 - MANUTENÇÃO E LIMPEZA

Uma boa manutenção garante um elevado rendimento e, uma longa duração do exaustor.

ATENÇÃO: O acumular de gordura no interior do filtro, pode acarretar também riscos de incendio.

Aconselha-se portanto de seguir escrupulosamente as instruções indicadas.

4.1 - Filtro antigordura

É um filtro mecânico, fornecido em varios tipos, que retém as partículas de gordura. Está colocado no interior da grelha de aspiração. Para fazer a sua manutenção, seguir o seguinte:

a - Generalidades: independente do tipo de filtro, para retirá-lo, abrir a grelha e remover os gram-pos metálicos.

b - Filtro descartável (espessura de 1 mm aproxima-damente): não lavar, substituir a cada 2 meses:

Se o filtro for dotado de indicadores químicos de saturação, substituir quando:

b.1 - A cor violeta dos pontos visíveis exteriormente, espalha-se por toda a superfície do filtro. b.2 - A cor vermelha das faixas internas, normalmente não visíveis exteriormente, tornareh-se visíveis.

c - Filtro sintético (espessura de 10 mm aproximadamente): É reutilizável e deve ser lavado a cada 2 meses em água morna com detergente neutro, deixando enxugar depois de ser levemente torcido, numa fonte de calor de no máximo 40°C. Substituir depois de 5 ou 6 lavagens.

d - Filtro metálico multicamadas: deve ser lavado 1 vez por mes, com água e detergente ou na máquina de lavar louça. Enxugar bem antes de recolocá-lo.

4.2 - Filtro a carvão activo

É o filtro químico que retém os odores no exaus-tor. Para removêlo, abrir a grelha e desaparafusar o botão metálico central, ou então girar no sentido anti-horário o filtro até desenganchar a baioneta central. Montar procedendo inversamente. Para um bom rendimento, substituir a cada 3 meses.

4.3 - Iluminação

Se uma lâmpada não funciona, abrir a grelha de aspiração e controlar se está bem aparafusada.

Se for necessário, trocála por outra de igual potencial e tipo.

4.4 - Limpeza

Limpar o exaustor com água morna e detergente neutro; evitar o uso de alcool, solventes e abrasivos. Para todas as operações do ponto 4.1 ao ponto 4.4, seguir a advertência 1.9 e principalmente a operação 4.3.

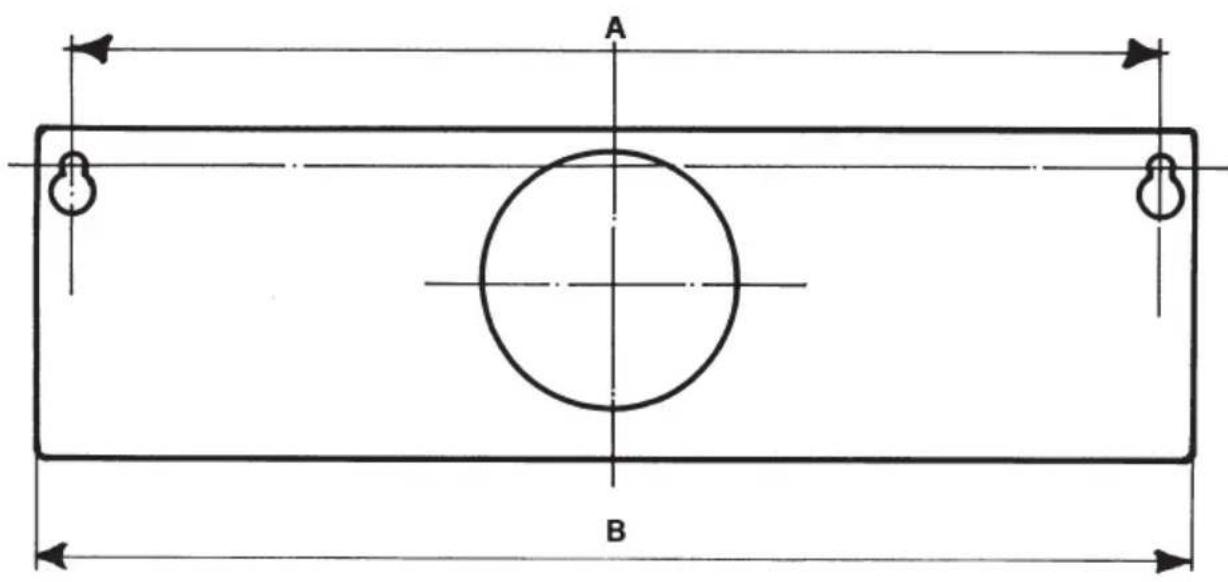

B mm.	500	550	600	700	800	900	1000	1200
A mm.	468	518	568	668	768	868	968	1168
