Questa cappa è predisposta per essere installata a muro, sopra un piano di cottura posizionato a ridosso di una parete. Può essere utilizzata in versione aspirante (evacuazione esterna), oppure in versione filtrante (riciclo interno). Le migliorari prestazioni si ottengono nella versione aspirante: tuttavia nel periodo invernale cui più essere conveniente utilizzato la cappa in versione filtrante per evitare dispersioni di calore. Si raccomanda che l'installazione venga effettuata da personale specializzato, rispettomando tutte le prescrizioni delle autorità competenti relative allo scarico dell'aria da evacuire. Il produttore declina qualsiasi responsabilità per danni dovuti ad installatione non corretta o non conforme alle regole dell'arte.

1 - AVVERTENZE PER LA SICUREZZA

1.1 - Non collegare la cappa a condotti di scarico dei fumi prodotti da combustione (caldaie, caminetti, ecc...).
1.2 - Verificare che la tensione di rete corrisponda a quella riportata nella targhetta posta all'interno della cappa.
1.3 - Collegare la cappa alla rete interponendo un interruptore bipolare con aperture dei contatti di almeno 3 mm.
1.4 - Per cappe provviste di terra, accertarsi che l'impiano elettrico domestico garantisce un corretto funzionamento.
1.5 - Le cappe in classe Il hanno il doppio isolamento; non devono essere collegate con una spina con messa a terra, ma vanno collegate con una semplice spina bipolare.
1.6 - La distanza minima di sicurezza tra il piano di cottura e la cappa è di 65 cm.
1.7 - Non fare cucine alla fiamma除去la cappa.
1.8 - Controllare le friggitrici durante l'uso: l'olio surriscaldato potrebbe inflammarsi.
1.9 - Prima di procedere a qualsiasi operazione di pulizia o di manutenzione, disinserire l'apparecchio togliendo la spina o agenda sull'interruttore generale.
1.10- Nel caso in cui nella stanza vengano utilizzati sia la cappa che apparecchi non azionati da energia elettrica (ad esempio apparecchi utilizzatori a gas), si deve provvedere ad una aerazione sufficiente dell'ambiente. Un uso proprio eenza rischi si ottiene quando la depressione massima del locale non supera 0,04 mBar; si evita in quello modo un ritorno dei gas di scarico.

2 - INSTALLAZIONE

Alcuni sistemi di installatione prevedono l'apertura e la rimozione della griglia di aspirazione.

2.1 - Apertura e rimozione della griglia di aspirazione

Per aprire la griglia, far scorrere verso il centro i tastini posti nella parte inferiore della cappa. Aprire la visiera. La griglia scenderà ruotando intorno ai due perni po-

steriori. Con griglia aperta e verticale, far scorrere il perno posteriori de destra in avanti lungo l'asola laterale fino a provocare la fuoriuscita.

2.2 - Installazione sottopensile

a) Pensile preforato: collegare la cappa al pensileattraverso i fori predisisti sulla base del pensile,utilizzando le 4 viti 4,2× 44,4 in dotazione.Non e necessario apriere la griglia.
b) Pensile non forato:

b.1 - Se alla cappa è allegata una maschera di foratura, seguire le istruzioni riportate su diessa.
b.2 -Se non c'é maschera, après la griglia, appoggiare la cappa contro la base del pensile e avvitare dall'interno direttamente al legno con viti 3,5 x 16, non in dotazione.

2.3 - Installazione a muro

a) Con l'ausilio della eventuale maschera di foratura fare 2 fori 0 8 nel muro, applicare i due tasselli, inseire due viti 4,2× 44,4 lasciando 5mm non avvitati, rimuovere la griglia di aspirazione, agganciare la cappa alle due viti negli apposti fori asolat posteriori e procedere dall'interno al serraggio completo delle viti.
b) Se non è disponibile la maschera, praticare 2 fori Ø 8 (vedi dis.) ed insere tasselli e viti, procedendo come paragrafo a.
c) Per una installatione a muro tramite staffe (opzionali), attenersi alle istruzioni riportate nella apposita maschera abbinata.
d) Rispettare I'avverenza 1.6.

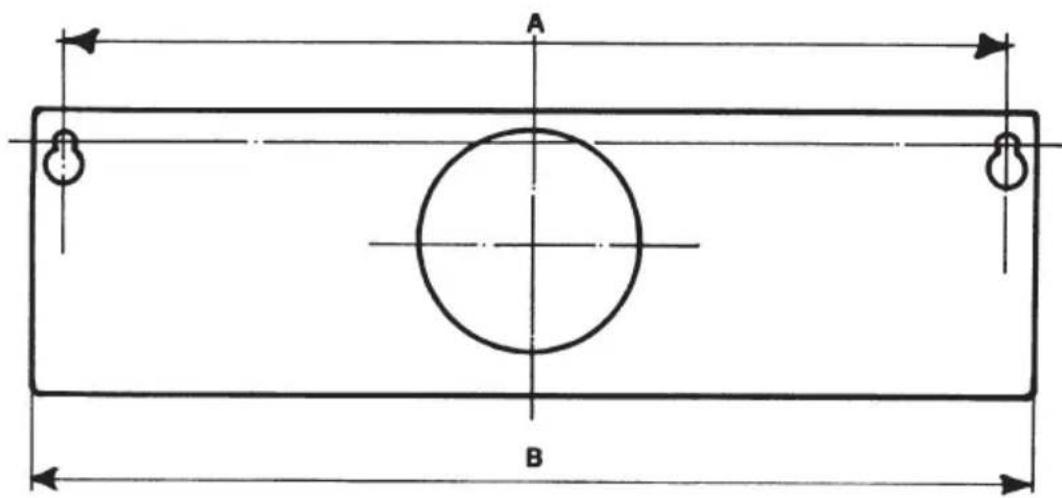

B mm.	500	550	600	700	800	900	1000	1200
A mm.	468	518	568	668	768	868	968	1168

2.4 - Scelta della versione

a) Aspirante

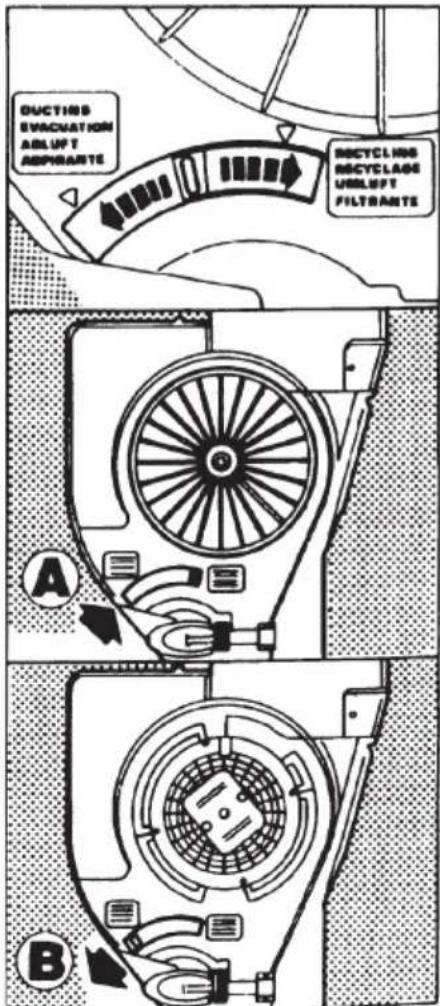

Apriere la griglia di aspirazione e posizionare la leva o l'indice della manopola sulla posizione «aspirante» al fondo della sua corsa (B). Eliminare, se applicata, la cartuccia di carbone attivo, svitando il pomello centrale o ruotando lentamente in senso antiorario per sganciare l'attacco centrale a baionetta. Collegare la tubazione esterna alla flangia 100mm (o 120 mm su alcuni modelli) posizionata sulla uscita superiore o posteriore secondo necessità. Applicare il tappo nel foro rimasto libero. Rispettre tassativamente l'avventenza 1.1.

b) Filtrante

Apire la griglia di aspirazione e posizionare la leva o l'indice della manopola nella sua posizione filtrante al fondo della sua corsa (A). Applicare la cartuccia di carbone attivo al supporto motore con il pomello metallico centrale o ruotando lentamente in senso orario per agganciare l'attacco centrale a baionetta. La tubazione esterna, se c'e, cui si rianere collegata.

2.5 - Connessione elettrica e controlo

funzionale

1 - É necessario rispetto scrupolosamente le avventenze 1.2, 1.3, 1.4 e 1.5 del paragrafo 1 relative alla sicurezza.
2 - Effettuato il collegamento elettrico, verificare il corretto funzionamento di illuminazione, accensione del motore, cambio delle velocità.

3 - FUNZIONAMENTO

3.1 - L'interruttore comanda l'accensione, la regolazione della velocità del motore e l'illuminazione del piano di cottura. Per il miglior rendimento dell'apparecchio si consiglia di aprire la visiera e di usare la velocità più elevata in caso di forte concentrazione di odori e fumi, e la velocità intermedia o inferiore per un ricambio d'aria silenzioso ed economico. è inoltre necessario mettere in funzione la cappa quando si inizia a cucinare, lasciandola accesa ancora per quale minuto dopo aver terminato la cottura.
3.2 - Rispettare tassativamente le avverenze 1.7 e 1.8.

4 - MANUTENZIONE E PULIZIA

Una buona manutenzione garantisce un elevato rendimento, e una lunga durata della cappa. ATTENZIONE: L'accumulo di grassi all'interno del filtrto,或者其他 a pregiudicare il rendimento dell'apparecchio, cui lo comportare sono rischi di incendio. Si raccomanda pertanto di atteneri scrupolosamente alle istruzioni nelle indicate.

4.1 - Filtrato antigrasso

É ilhetto meccanico, fornito in diversi tipi differenti, che trattiene le particelle di grasso. Éippo all'interno della griglia di aspirazione. Per la manutenzione operare come segue:

a) Generalità: Indipendentemente dal tipo del filtro, per toglierlo après la griglia e ri-muovere gli apposti fermi in filo metallico.
b) Filtrso sottile a perdere (spessore circa 1 mm):

Non lavare, ma sostituire mediamentegni 2 mesi. Se il filtro è dotato di indicatori chimici di saturazione sostituire quando:

b.1 - Il colore viola dei puntini visibili dall'esterno si è diffuso su tutte la superficie del过滤.
b.2 - Il colore rosso delle strisce interne, normalmente non visible, è divertato visibile dall'esterno.

c) Filtrato sintetico a materassino (spessore circa 10~mm ): è rigenerabile e deve essere mediamente lavato agli 2 mesi in acqua tiepida e detersivo neutro, lasciando asciugare dopo leggera strizzatura su fonte di calore a max 40^ . Sostituire dopo 5 o 6 lavaggi.
d) Filtro metallico multistrato: va lavato mediamente 1 volta al mese in acqua con normale detersivo o in lavastoviglie. Ascugare bene prima di rimontarlo.

4.2 - Filtrato al carbone attivo

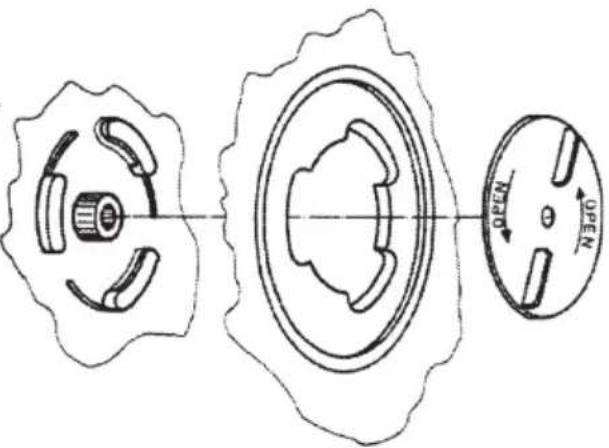

E ilaggio chimico che trattiene gli odori nella cappa filtrante. Per rimuoverlo, après la griglia e svitare il pomello centrale metallico o ruotare leggermente in senso antiorario ilaggio fino a sganciare la baionetta centrale. Rimontare procedendo invversamente. Per un buon rendimento sostuire mediamente agli 3 mesi.

4.3 - Illuminazione

Se una lampada non funziona o smette di funzionare, après la griglia di aspirazione e controllare che sia ben avvitata. Se fosse necessario, cambiarla con un'altra di pari tipo o potenza.

4.4 - Pulizia

Pulire la cappa con acqua tiepida e detersivo liquido neutro; evitare l'uso di solventi, alcool e abrasivi. Per tutte le operazioni dal punto 4.1 al punto 4.4 rispetto l'avventenza 1.9, in particolare per l'operazione 4.3.
