GEBRUIKSAANWIJZING HT 60 N B W ACEC

2.1 - Openen en verwijderen van het rooster ......................................................................... 28

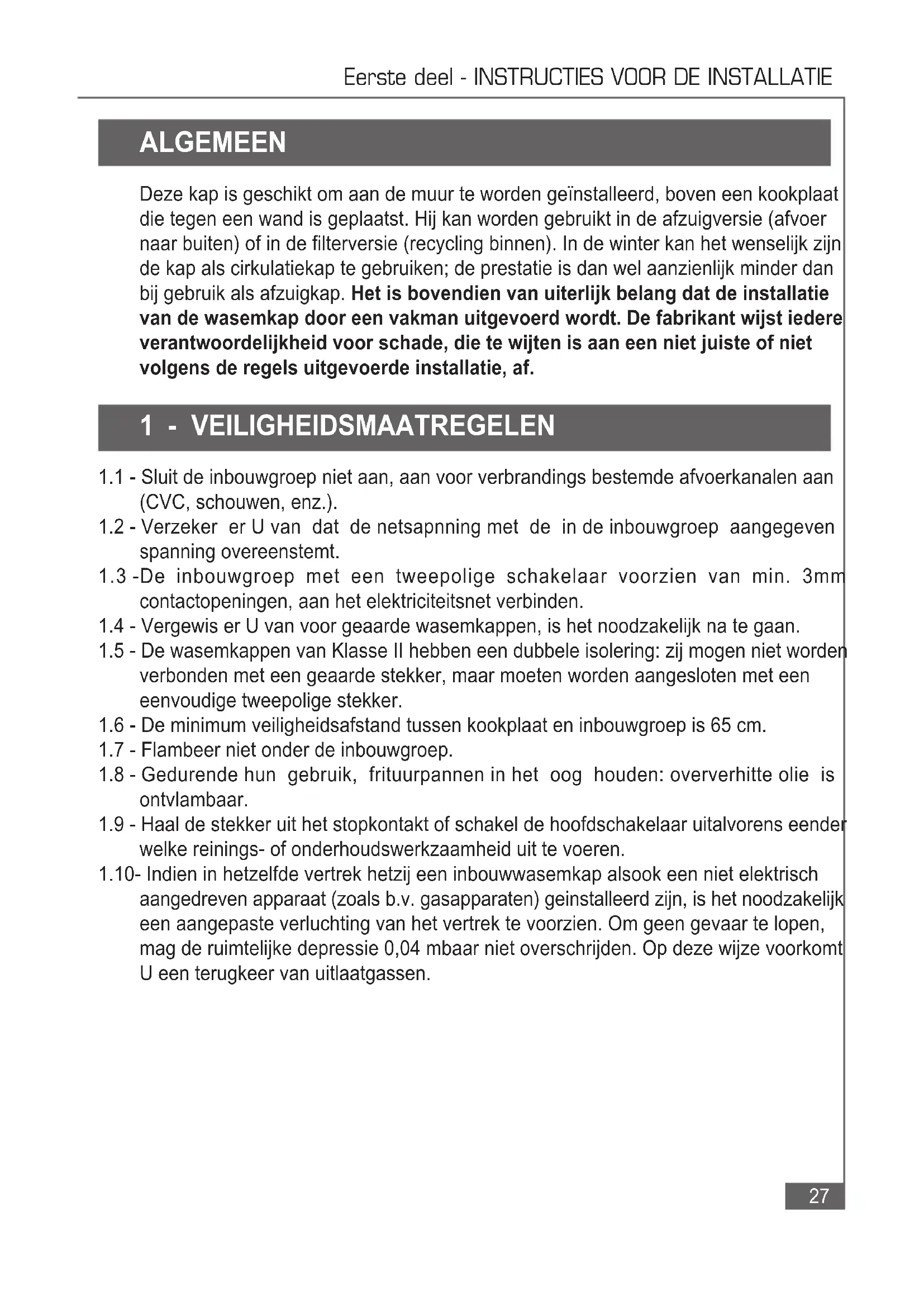

1.1 - Sluit de inbouwgroep niet aan, aan voor verbrandings bestemde afvoerkanalen aan

(CVC, schouwen, enz.).

1.2 - Verzeker er U van dat de netsapnning met de in de inbouwgroep aangegeven

spanning overeenstemt.

1.3 -De inbouwgroep met een tweepolige schakelaar voorzien van min. 3mm

contactopeningen, aan het elektriciteitsnet verbinden.

1.4 - Vergewis er U van voor geaarde wasemkappen, is het noodzakelijk na te gaan.

1.5 - De wasemkappen van Klasse II hebben een dubbele isolering: zij mogen niet worden

verbonden met een geaarde stekker, maar moeten worden aangesloten met een eenvoudige tweepolige stekker.

1.6 - De minimum veiligheidsafstand tussen kookplaat en inbouwgroep is 65 cm.

1.7 - Flambeer niet onder de inbouwgroep.

1.8 - Gedurende hun gebruik, frituurpannen in het oog houden: oververhitte olie is

1.9 - Haal de stekker uit het stopkontakt of schakel de hoofdschakelaar uitalvorens eender

welke reinings- of onderhoudswerkzaamheid uit te voeren. 1.10- Indien in hetzelfde vertrek hetzij een inbouwwasemkap alsook een niet elektrisch aangedreven apparaat (zoals b.v. gasapparaten) geinstalleerd zijn, is het noodzakelijk een aangepaste verluchting van het vertrek te voorzien. Om geen gevaar te lopen, mag de ruimtelijke depressie 0,04 mbaar niet overschrijden. Op deze wijze voorkomt U een terugkeer van uitlaatgassen.28 Eerste deel - INSTRUCTIES VOOR DE INSTALLATIE

2 - AANWIJZINGEN VOOR DE INSTALLATIE

2.1 - Openen en verwijderen van het rooster

Om het rooster te openen schruift u de twee schruifjes, links en rechts, naar de richting van het midden van de kap. Het rooster kan nu omlaag geklapt worden en blijft op de achterstiften hangen. Om het rooster geheel te verwijderen schuift u de rechterkant iets naar u toe waardoor de stift uit de sleuf vrijkomt.

2.2 - Montage onder een keukenkastje

Er zij twee mogelijkheden: a) Door middel van de bijgeleverde schroeven 3,5 x 16 mm vanuit het keukenkastje; dan moet u eerst door middel van de boormal gaatjes in de bodem van het kastje boren. b) Door middel van niet bijgeleverde korte houtschroeven vanuit de kap; kan moet u eerst het rooster verwijderen, de kap op z’n plaats houden en de slobgaten onder op de bodem van het kastje aftekenen. Vervolgens draait u de schroeven in de bodem en schuift u de kap, door middel van de slob-gaten, over de schroeven. Schroeven nu aantrekken.

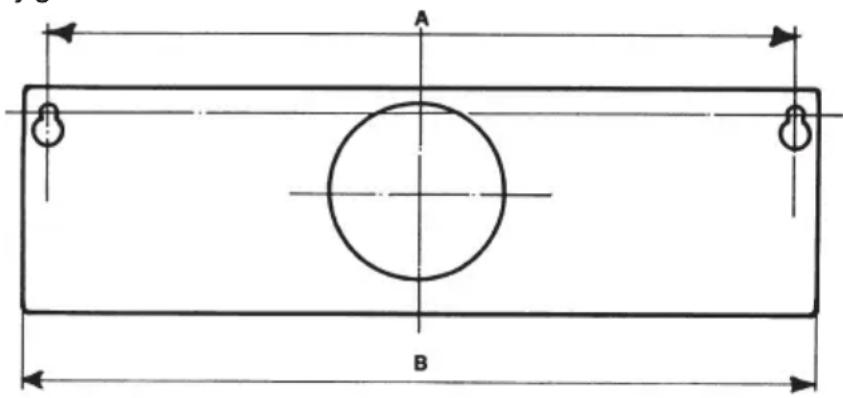

2.3 - Montage aan de wand

Er zijn twee mogelijkheden: a) Direkte montage tegen de wand, door middel van de slobgaten in de achterkant van de kap. Door middel van de boormal of aftekenen vanuit de kap, boort u twee gaten van tenminste 8 mm in de wand. Dan plaatst u de bij de gebruikte boormaat behorende pluggen en draait u schroeven tot op 5 mm in de pluggen. Vervolgens hangt u de kap, door middel van de slobgaten over de schroefkoppen en trekt de schroeven aan. b) Montage door middel van ophangbeugels. Dit setje is als accessoire apart leverbaar. Zie de daarbij geleverde instrukties.29 Eerste deel - INSTRUCTIES VOOR DE INSTALLATIE

2.4 - Keuze afzuigen of cirkuleren

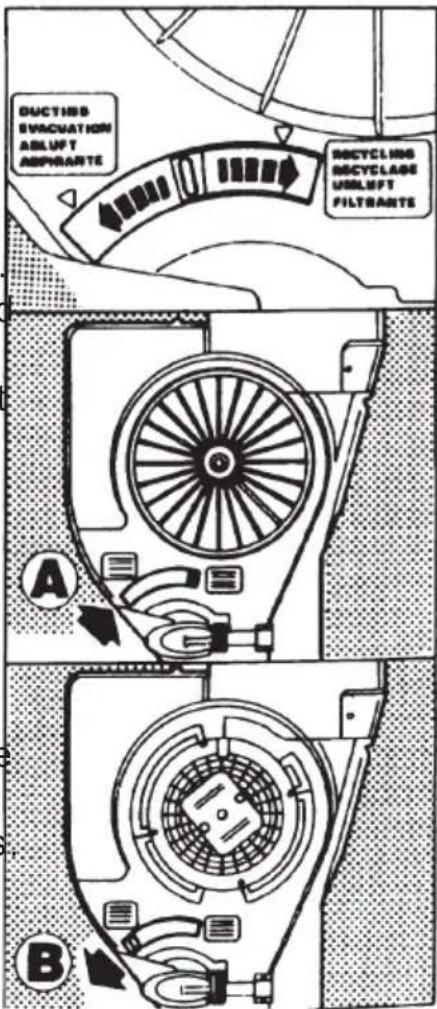

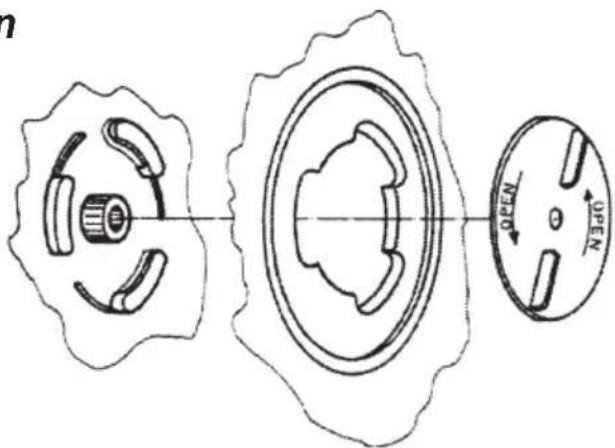

a) Afzuigen: Afhankelijk van het model is de kap uitgerust met een 100 mm Ø of 120 mm Ø flens voor de aansluiting van een slang of buis. De opening welke niet benut wordt moet met het meegeleverde deksel afgesloten worden. Voor de plaatsbepaling van het doorvoergat in de wand (achter-afvoer) of in het keukenkastje (boven-afvoer) gebruikt u de boormal. De schuifhendel in het ventilatorhuis schuift u naar links, dat is de positie «afzuigen» (B). U gebruikt geen koolstoffilter. b) Cirkuleren: Een eventueel aangesloten afvoerslang- of buis behoeft niet verwijderd of afgesloten te worden. De afsluiting naar buiten gebeurt inwendig zodra u de schruifhendel in het ventilatorhuis naar rechts schuift, dat is de positie «cirkuleren» (A). Ten behoeve van de geurverwijdering plaatst u een, als accessoire leverbaar, koolstoffilter op het ventilatorhuis. Afhankelijk van het model wordt het koolstoffilter levestigd door middel van een bajonetbevestiging (draaiende beweging) of door middel van een centra- le schroef.

2.5 - Elektrische aansluiting en

controle van de werking

1 - De waarschuwingen onder 2.2, 2.3, 2.4

en 2.5 en paragraaf 2 betreffende de veiligheid moeten nauwgezet in acht worden genomen.

2 - Wanneer de elektrische aansluiting

eenmaal is uitgevoerd, moet worden nagegaan of de verlichting, de aanschakeling van de motor en het veranderen van de snelheid correct functioneren.30 Deel 2 - INSTRUCTIES VOOR HET GEBRUIK EN HET ONDERHOUD

3.1 - De bedieningsschakelaars op het bedieningspa-neel wijzen de weg vanzelf.

Afhankelijk van het model is uw wasemkap uitgevoerd met twee of meer snelheden. Wij adviseren u om tijdens het koken de hoogste snelheid te kiezen. Indien u de kap «cirkulerend» gebruikt, advi-seren wij u om na het koken de kap nog circa een half uur op een lagere of laagste snelheid in werking te laten. De verlichting kunt u onafhankelijk van het in werding zijn van de kap in- of uitschakelen.

Korrekt onderhoud bevordert de goede werking van de kap en is voor de veiligheid op langere termijn belangrijk.

Het vetfilter bevindt zich, door veerstrippen vastgehouden, aan de binnenkant van het rooster. Omwille van brandveiligheid en goed werkings-rendement is het beslist noodzakelijk dat het vetfilter gewassen of vervangen wordt. Wij wijzen er op dat zich ophopend vet in brand kan vliegen. In principe zijn er drie soorten vetfilters. Afhankelijk van het model is uw wasemkap met één daarvan uitgerust. De andere soort is als accessoire leverbaar. a) Een dun, cirka 1 mm, vetfilter van kunststofvezel mag niet gewassen worden, maar moet u minstens iedere twee maanden vervangen. Soms zijn deze filters voorzien “verzadigings-indikatoren”; dat kunnen strepen of stippen zijn die verkleuren zodra het filter vol raakt. b) Een dik, cirka 10 mm, vetfilter van kunststof-vezel mag, in lauwwarm water en wat wasmiddel, 5 tot 6 keer gewassen worden. Doet u dat in ieder geval minstens elke twee maanden. Op natuurlijke wijze laten drogen vóór u het in het rooster terugplaatst. Niet in de droogstrommel of over een radiator drogen. Een metaalvetfilter kunt u iedere maand rei-nigen met warm water en een huishoudschoon-maakmiddel of afwasmiddel. Reinigen in de afwasmachine is geen bezwaar. Goed laten drogen vóór u het in het rooster terugplaatst.31 Deel 2 - INSTRUCTIES VOOR HET GEBRUIK EN HET ONDERHOUD

4.2 - Het koolstoffilter

Het koolstoffilter, wat u gebruikt indien u de kap “cirkulerend” laat werken, dient om geurente absorberen. Ook dit filter raakt op een gegeven moment verzadigd met stoffen die zowel uit het voedsel als uit verbrandingsresten (gas) afkomstig zijn. Door chemische reakties met het koolstof kunnen, bij verzadiging, gevaarlijke stoffen in het filter onstaan die zich in het vertrek kunnen verspreiden. Wij adviseren u dan ook dit filter, afhankelijk van hoe vaak u de kap gebruikt, 2 tot 4 keer per jaar te vervangen. Bovendien werkt een vers filter uiteraard veel beter dan een verzadigd filter.

4.3 - De verlichting

Afhankelijk van het model is uw wasemkap met één of twee verlichtingslampjes uitgerust. Neem, vóór een lampje vervangt, even de steker uit het stopkontakt. Het vervangende lampje mag niet groter in vermogen (watt) zijn dan op het typeplaatje (achterin de kap) staat aangegeven.
