BEDIENUNGSANLEITUNG HT 60 N B W ACEC

HANDBUCH FÜR INSTALLATION, BEDIENUNG UND WARTUNG

2 - Aktiv-Kohlefilter (beim Kundendienst oder im Zubehörhandel erhältlich) ................................. 254

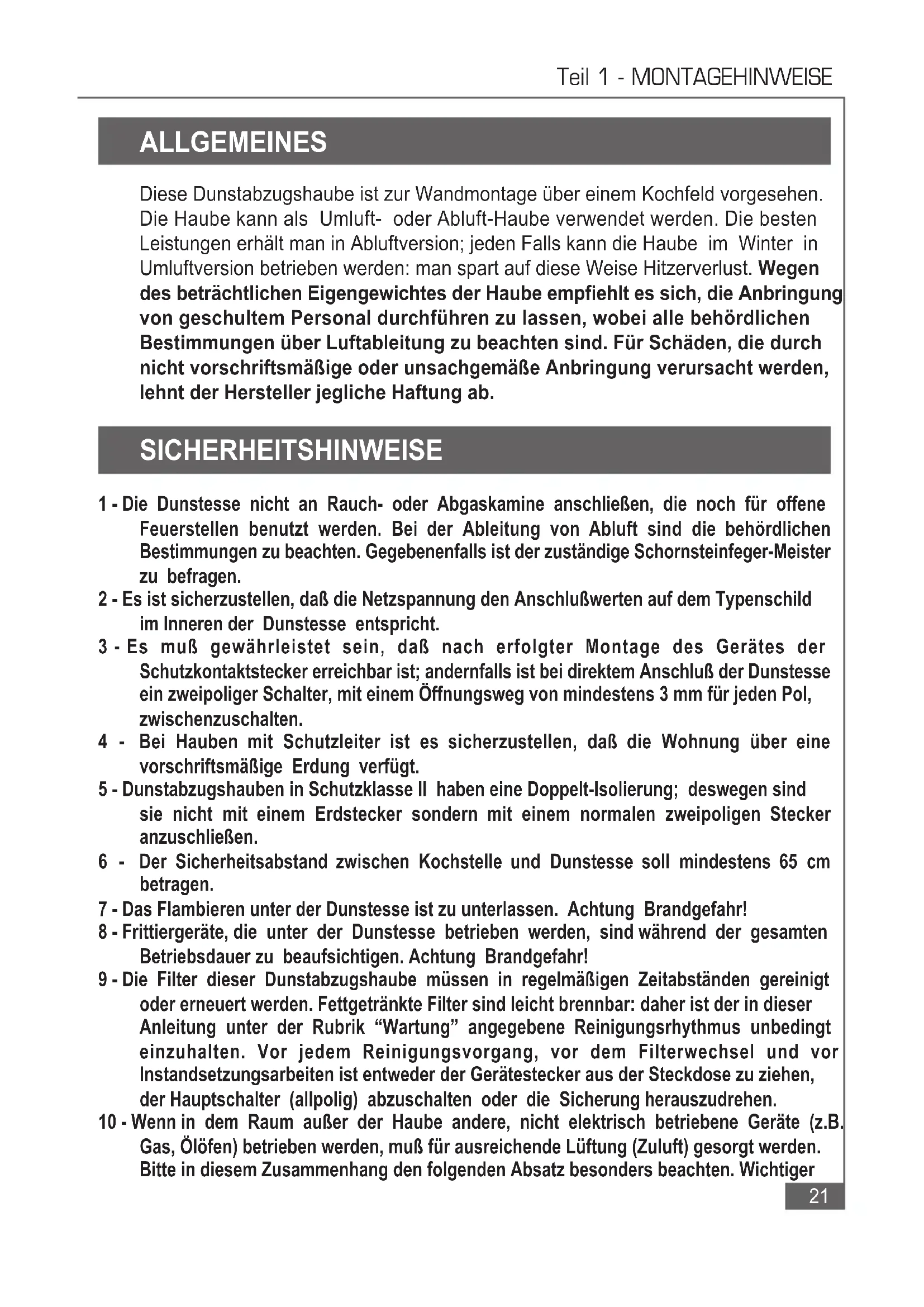

Teil 1 - MONTAGEHINWEISE ALLGEMEINES Diese Dunstabzugshaube ist zur Wandmontage über einem Kochfeld vorgesehen. Die Haube kann als Umluft- oder Abluft-Haube verwendet werden. Die besten Leistungen erhält man in Abluftversion; jeden Falls kann die Haube im Winter in Umluftversion betrieben werden: man spart auf diese Weise Hitzerverlust. Wegen des beträchtlichen Eigengewichtes der Haube empfiehlt es sich, die Anbringung von geschultem Personal durchführen zu lassen, wobei alle behördlichen Bestimmungen über Luftableitung zu beachten sind. Für Schäden, die durch nicht vorschriftsmäßige oder unsachgemäße Anbringung verursacht werden, lehnt der Hersteller jegliche Haftung ab. SICHERHEITSHINWEISE

1 - Die Dunstesse nicht an Rauch- oder Abgaskamine anschließen, die noch für offene

Feuerstellen benutzt werden. Bei der Ableitung von Abluft sind die behördlichen Bestimmungen zu beachten. Gegebenenfalls ist der zuständige Schornsteinfeger-Meister zu befragen.

2 - Es ist sicherzustellen, daß die Netzspannung den Anschlußwerten auf dem Typenschild

im Inneren der Dunstesse entspricht.

3 - Es muß gewährleistet sein, daß nach erfolgter Montage des Gerätes der

Schutzkontaktstecker erreichbar ist; andernfalls ist bei direktem Anschluß der Dunstesse ein zweipoliger Schalter, mit einem Öffnungsweg von mindestens 3 mm für jeden Pol, zwischenzuschalten.

4 - Bei Hauben mit Schutzleiter ist es sicherzustellen, daß die Wohnung über eine

vorschriftsmäßige Erdung verfügt.

5 - Dunstabzugshauben in Schutzklasse II haben eine Doppelt-Isolierung; deswegen sind

sie nicht mit einem Erdstecker sondern mit einem normalen zweipoligen Stecker anzuschließen.

6 - Der Sicherheitsabstand zwischen Kochstelle und Dunstesse soll mindestens 65 cm

7 - Das Flambieren unter der Dunstesse ist zu unterlassen. Achtung Brandgefahr!

8 - Frittiergeräte, die unter der Dunstesse betrieben werden, sind während der gesamten

Betriebsdauer zu beaufsichtigen. Achtung Brandgefahr!

9 - Die Filter dieser Dunstabzugshaube müssen in regelmäßigen Zeitabständen gereinigt

oder erneuert werden. Fettgetränkte Filter sind leicht brennbar: daher ist der in dieser Anleitung unter der Rubrik “Wartung” angegebene Reinigungsrhythmus unbedingt einzuhalten. Vor jedem Reinigungsvorgang, vor dem Filterwechsel und vor Instandsetzungsarbeiten ist entweder der Gerätestecker aus der Steckdose zu ziehen, der Hauptschalter (allpolig) abzuschalten oder die Sicherung herauszudrehen.

10 - Wenn in dem Raum außer der Haube andere, nicht elektrisch betriebene Geräte (z.B.

Gas, Ölöfen) betrieben werden, muß für ausreichende Lüftung (Zuluft) gesorgt werden. Bitte in diesem Zusammenhang den folgenden Absatz besonders beachten. Wichtiger22 Teil 1 - MONTAGEHINWEISE Hinweis für den Abluftbetrieb Bei gleichzeitigem Betrieb einer Dunstabzugshaube und einer raumluftabhängigen Feuerstätte (wie z.B. gas-, öl oder kohlebetriebene Heizgeräte, Durchlaufer-hitzer, Warmwasserbereiter) ist Vorsicht geboten, da beim Absaugen der Luft durch die Dunstabzugshaube dem Aufstellraum die Luft entnommen wird, die die Feuerstätte zur Verbrennung benötigt. Ein gefahrloser Betrieb ist möglich, wenn bei gleich-zeitigem Betrieb von Haube und raumluftabhängiger Feuerstätte im Aufstellraum der Feuerstätte ein Unterdruck von höchstens 0,04 mbar erreicht wird und damit ein Rücksaugen der Feuerstättenabgase vermieden wird. Dies kann erreicht werden, wenn durch nicht ver-schließbare Öffnungen, z.B. Türen, Fenster, Zuluft/Abluftmauerkästen oder andere technische Maßnah-men, wie gegenseitige Verriegelung o.ä., die Verbren- nungsluft nachströmen kann. Anmerkung: Bei der Beurteilung muß immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z.B. Koch-mulde und Gasherd, wird diese Regel nicht angewendet. Im Zweifelsfalle muß der zuständige Schornsteinfe-germeister zu Rate gezogen werden. Wenn die Dunstabzugshaube im Umluftbetrieb - unter Verwendung eines separat zu beschaffenden Aktiv-kohlefilters - verwendet wird, ist der Betrieb ohne Einschränkung möglich. Abluft: Der Abluftkanal darf nur an einen Luftschacht an-geschlossen werden (nicht an einen noch benutzten Kamin!) oder sollte direkt ins Freie führen. Der Weg des Abluftkanals von der Dunstabzugshaube bis zum Luftschacht sollte nicht mehr als 4-5 Meter betragen und möglichst gerade verlegt werden. Ist der Weg länger oder mit mehreren Bogen versehen, kann eine erhebliche Verschlechterung der Luftleistung die Folge sein. Bei Reduzierung des Abluft Querschnitts, z.B. durch Kleinere Flachkanalsysteme, tritt gleichfalls eine erhebliche Verschlechterung der Luftleistung sowie ein Anstieg der Geräuschbildung ein. Es wird daher in solchen Fällen die Installation von Umluftgeräten empfohlen. MONTAGE a) Wandmontage Unter Verwendung der jeder Haube beiliegenden Bohrschablone werden zwei 8 mm Dübel eingesetzt und die Schrauben 4,2 x 44,4 mm eingedreht (Abstand von Schraubenkopf zur Wand ca. 5 mm). Das Fettfiltergitter der Dunstabzugshaube (nach Betätigen der seitlichen Kunststoffschieber zur Gerätemitte hin) abklappen und herausnehmen. Die Dunstabzugshaube unter Benutzung der an der Rückwand angeordneten “Schlüssellöcher” an den Wandschrauben einhängen und diese sodann festdrehen (B). Einige Geräteversionen sind mit zusätzlichen Wandbefestigungslaschen ausgestattet (Mehrpreis). Diese Laschen können unter Verwendung von Dübeln und Schrauben an der Wand befestigt werden, und die Dunstabzugshaube kann eingehangen werden. Der beiliegende Arretierungswinkel wird nach dem Einhängen der Haube hinten oben, im Winkel am Gerät und an der Wand anliegend angeschraubt. Dadurch wird unbeabsichtigtes “Ausheben” der Dunstabzugshaube vermieden (A).23 Teil 1 - MONTAGEHINWEISE b) Schrankmontage In der Haubenoberseite sind mehrere Bohrungen eingearbeitet, die eine Befestigung unter Hängeschränken ermöglichen. Nach dem Anbringen der entsprechenden Bohrungen an der Schrankunterseite (Bohrschablone verwenden), kann die Haube unter Verwendung der beiliegenden Schrauben mit dem Schrank verschraubt werden. Während der Montage muß die Dunstabzugs-haube nach unten abgestützt werden. c) Montage Abluftführung Bei Ablufthauben muß zusätzlich ein Abluftrohr vom Luftaustritt am Gerät nach außen verlegt werden (Material im Handel erhältlich). Die Dunstabzugshaube ist mit einem Luftabgang nach hinten und nach oben versehen. Durch Austauschen der Verschlußscheibe und des Luftstutzens kann beliebig die gewünschte Geräteöffnung für den Luftabgang gewählt werden. Scheibe und Stutzen können durch eine Drehbewegung aus den Gehäuseausschnitten genommen und umgekehrt wieder eingesetzt werden. Sofern das obere Gehäuseloch als Luftabgang benutzt wird, muß im Boden des Hängeschrankes analog ein runder Ausschnitt in den Schrankboden gesägt werden, wiederum unter Benutzung der Bohrschablone. d) Montage bei Umluft Bei Hängeschränken von mehr als 35 cm Tiefe muß darauf geachtet werden, daß die Haube so weit nach vorn angeschraubt wird, daß die vorderen Luftschlitze in der Haubenoberseite frei vor der Schranktüre liegen, damit die Umluft ungehindert in den Raum zurückströmen kann. Bei Umlufthauben müssen die beim Kundendienst oder im Zubehörhandel erhältlichen Aktivkohlefilter innerhalb des Gerätes einge-setzt werden. Elektrischer Anschluß und Funktionskontrolle a) Für den Anschluß an das 220-Volt-Wechselstromnetz ist die Dunstabzugshaube mit einem festmontierten Kabel und einem Schutzkontaktstecker versehen. Der Gesamtanschlußwert (Motor und Beleuchtung) ist dem Typenschild zu entnehmen. Die in der Montageanleitung besonders hervorgehobenen Sicherheitshinweise, insbesondere die Punkte 2, 3, 4 und 5 von Abschnitt sind strengstens zu beachten. b) Nach Durchführung des elektrischen Anschlusses wird die Funktionskontrolle bezüglich Beleuchtung, Einschalten des Motors und Wechseln der Schaltstufen durchgeführt.24 Teil 2 - GEBRAUCHS- UND WARTUNGSHINWEISE Bedienung Das Bedienungselement (Schalter) besitzt folgende Funktionen: Position 0 - LICHT AN-AUS Position 1 - kleine Gebläsestufe Position 2 - mittlere Gebläsestufe (nur bei 3 stufigen Hauben) Position 3 - große Gebläsestufe Die Beleuchtung kann unabhängig vom Gebläsebetrieb ein- und ausgeschaltet werden. Der Gebläsebetries kann nur mit eingeschaltetem Licht erfolgen. Einstellung Abluft - Umluft Fettfiltergitter nach Betätigen der Kunststoffschieber zur Gerätemitte hin herunterklappen. Am Gebläsekasten befindet sich hinten ein Umlenkhebel, der jeweils zum Links- oder Rechtsanschlag geschwenkt werden kann. Beide Positionen sind mehrsprachig, unter anderem auch mit UMLUFT und ABLUFT beschriftet. Umluft Achtung: Umluftgeräte benötigen einen, oder mehrere (2 motorige Geräte benötigen zwei Filter) Aktivkohle-Rundfilter. Diese Aktivkohlefilter müssen, wenn sie nicht bei bestimmten Geräten werkseitig beigefügt sind, beim Kundendienst oder im Zubehörhandel erworben werden. Einsetzen des Aktivkohlefilter: Fettfilter herunterklap-pen. Aktivkohlefilter unter Benutzung der Rändel-schraube oder durch Einrasten der Bajonettscheibe vor dem Motor-Luftgitter einsetzen. Wartung Die Dunstabzugshaube bedarf keiner besonderen Wartung. Die Filter jedoch müssen zur Aufrechterhaltung der Funktion des Gerätes und aus Sicherheitsgründen in regelmäßigen Abständen erneuert werden.

Die Filtermatte wird gesamtflächig am Filtergitter durch Klammern befestigt. Im Urzustand ist diese Matte hoch wärmebeständig durch Verwendung schwer entflammbarer, selbstverlöschender Materialien. Die Filtermatte hält beim Luftdurchfluß der in Betrieb befindlichen Haube Schwebestoffe, wie Staub und Fettpartikel zurück. Dabei wird die Matte mehr und mehr gesättigt, so daß sie zur Wiederherstellung der ursprünglichen Leistung von Zeit zu Zeit gereinigt bzw. erneuert werden muß. Es sind verschiedene Arten von Filtermatten erhältlich: a) Flachfilter mit aufgedrucktem Sättigungs-indikator Dieser Mattentyp ist mit einem Raster aus roten Punkten bedruckt. Bei fortschreitender Sättigung mit Fettstoffen färbt sich die gesamte Filterfläche von den Punkten aus- gehend ein. Sobald eine geschlossene Ein-färbung der Matte vorliegt, muß diese25 Teil 2 - GEBRAUCHS- UND WARTUNGSHINWEISE gegen eine neue Filtermatte beim Kundendienst oder (im Zubehörhandel erhältlich) ausge-tauscht werden. Die gesättigte Matte kann nicht durch Auswaschen regeneriert und erneut benutzt werden. b) Kunststoffaser-Filtermatte (Dicke ca. 10 mm) Eine solche Matte kann regeneriert werden und soll mindestens alle 2 Monate unter Zusatz von warmem Wasser und mildem Spülmittel ausgewaschen werden. Danach leicht auspressen und bei maximal 40° C trocknen lassen. Lebensdauer: ca. 4-5 Waschvorgänge. Danach ist die Matte durch eine neue, im Zuberhörhandel erhältliche auszutauschen. c) Mehrlagiger Metallfilter Auf Anfrage lieferbar. Wird in gleicher Weise angebracht, wie Textil- oder Kunstfa- sermatten. Metallfilter können praktisch unbegrenzt regeneriert werden. Auswaschen ist sowohl in der Spülmaschine als auch von Hand (unter Zusatz von heißem Wasser und herkömmlichen Haushalts-Spülmitteln einweichen und auswaschen) möglich. Austausch (Reinigung) der Filtermatte (des Metallfilters) Abnehmen des gesamten Fettfiltergitters vom Gerät. Feder-Haltebügel abnehmen, gesättigte Fettfiltermatte herausnehmen (evtl. wie oben beschrieben reinigen) und neue (bzw. gereinigte) Matte (eventuelle Bedruckung in Richtung Metallgitter) einlegen. Feder-Haltebügel hinter den Abkantungen festklemmen. Gitter wieder einsetzen.

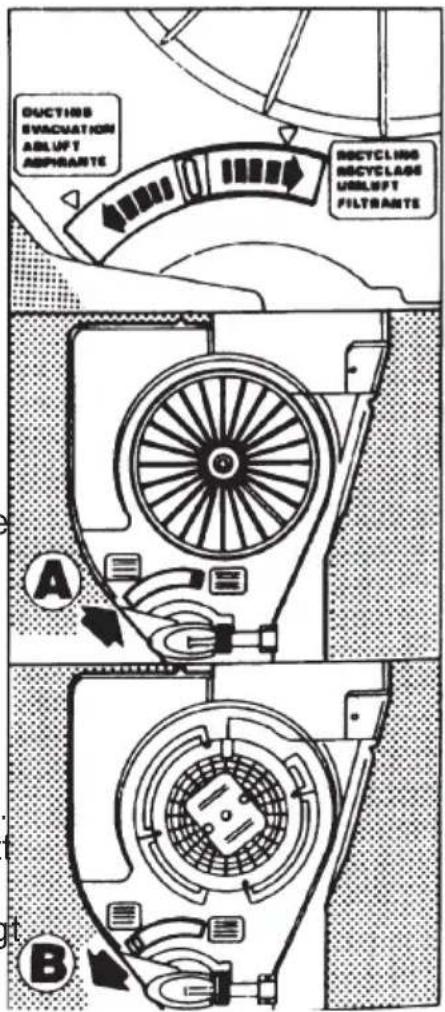

2 - Aktiv-Kohlefilter (beim Kundendienst oder im Zubehörhandel erhältlich)

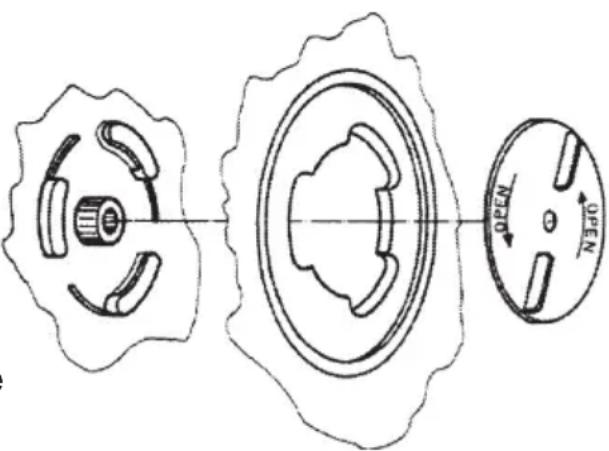

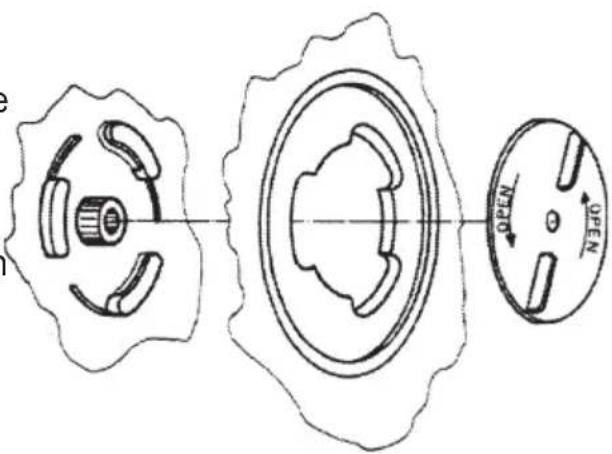

Der Aktivkohlefilter wird bei Umlufthauben vor dem Lufteinlaßgitter des Motors (oder beider Motore, bei zweimotorigen Geräten) montiert. Aktivkohle hat die Aufgabe Geruchsstoffe zu absorbieren, also zurückzuhalten. Die durch den Fettfilter vorgereinigte und von Fett und Staub gereinigte Luft wird beim Durchströmen der Aktivkohle von Geruchsstoffen gereinigt. Die gute Abscheide-Wirkung ist unter anderem von nicht zu großer Luftgeschwindigkeit abhängig, weshalb Umlufthauben vorzugsweise mit kleiner oder mittlerer Gebläsestufe betrieben werden sollten. Auch die Aktivkohle ist nach gewisser Zeit gesättigt und muß gegen eine neue Aktivkohle-Kassette ausgewechselt werden. Regenerierung und Wiederverwendung ge-brauchter Aktiv-Kohle ist nicht möglich. Austausch der Aktiv-Kohle Nach dem Öffnen des Fettfiltergitters ist der Aktivkohlefilter zugänglich. Mittelschraube lösen (oder Bajonettverschluss unter Linksdrehung öffnen) und gebrauchter Kohlefilter entfernen. Neuen Kohlefilter in umgekehrter Reihenfolge einsetzen.26 Teil 2 - GEBRAUCHS- UND WARTUNGSHINWEISE Achtung: eventuelle Schutzfolie an neuer Aktivkohle-Kassette unbedingt vor dem Einsetzen entfernen, da sonst kein Luftdurchlaß möglich ist. Allgemeines: Ein Nachlassen der Filterwirkung (Einfärbung der Fettfiltermatte, oder Nachlassen der Geruchsbeseitigung durch die Aktivkohle) beeinträchtigt die Leistung der Dunsthaube. Volle Funktion kann immer nur bei einwandfreien, aufnahmefähigen Filtern erreicht werden. Daher: Filterwechsel regelmäßig durchführen, um gleichbleibend gute Funktion zu erhalten. Durch fettgetränkte Filter besteht Brandgefahr. Wechsel- bzw. Reinigungsrhythmus für Filter: a) Fettfilter: Nach kompletter violetter Einfärbung der Matte, oder, wenn Filtermatten ohne Sättigungsindikator verwendet werden sollten, mindestens alle 2 Monate. b) Aktivkohle: Bei Nachlassen der Filterwirkung, mindestens jedoch alle 6 Monate.27 Eerste deel - INSTRUCTIES VOOR DE INSTALLATIE ALGEMEEN Deze kap is geschikt om aan de muur te worden geïnstalleerd, boven een kookplaat die tegen een wand is geplaatst. Hij kan worden gebruikt in de afzuigversie (afvoer naar buiten) of in de filterversie (recycling binnen). In de winter kan het wenselijk zijn de kap als cirkulatiekap te gebruiken; de prestatie is dan wel aanzienlijk minder dan bij gebruik als afzuigkap. Het is bovendien van uiterlijk belang dat de installatie van de wasemkap door een vakman uitgevoerd wordt. De fabrikant wijst iedere verantwoordelijkheid voor schade, die te wijten is aan een niet juiste of niet volgens de regels uitgevoerde installatie, af.
