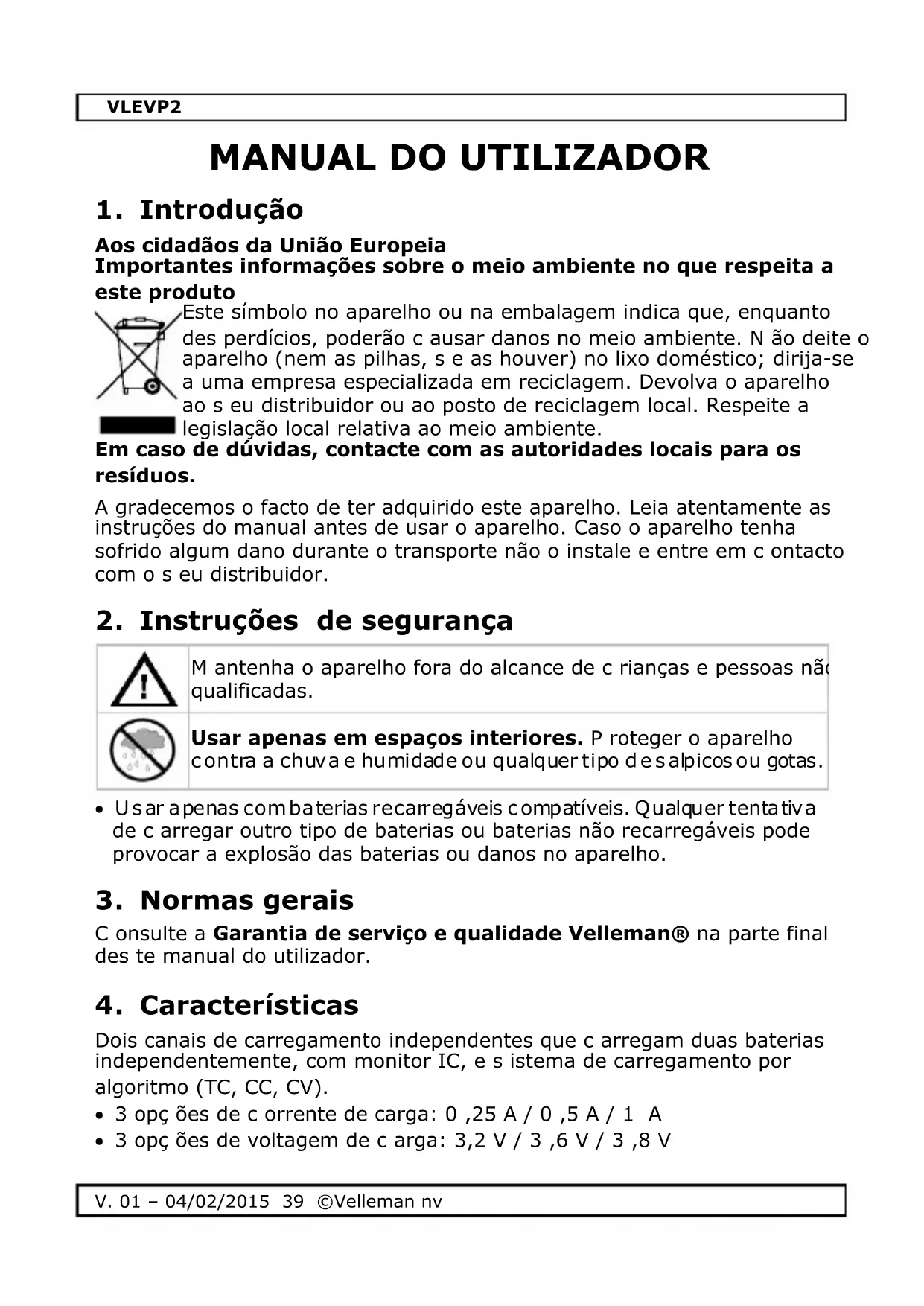

MANUAL DE UTILIZADOR VLEVP2 VELLEMAN

Aos cépidões da União Europeia

Importantas informacoes sobre o meio ambiente no que respeita a este produits

Este=símbolo no aparecido ou na embalagem indica que, quando des perdéricos, poderão fazer danos no meio ambiente. N não deite o aparecido (nem as pilhas, s e as houver) no lixo dométrico; dirija-se a uma Empresa especializada em reciclagem. Devolvera o aparecido ao sé distribuidor ou ao posto de reciclagem local. Respeite a legisção local relativa ao meio ambiente.

Em caso de duvidas, contacte com as autoridades locais para os resíduos.

A gradecemos o facto de ter adquirido este aparelho. Leia atentamente as instruções do manual antes de usar o aparelho. Caso o aparelho tenha sorfido algoum dano durante o transporte não o instale e entre em c接触到 com o s eu distribuidor.

2. Instruções de segurarca

M antenna o aparelho fora do alcance de crianças e pessoas não qualificadas.

Usar apenas em espacos interiores. P roteger o aparelho contra a chuva e humidade ou qualquertipo de salpicos ou gotas.

• Usarapenascombateriasrecarregaveiscompatieveis.Qualerentativa decarregarotroptoidebateriasoubateriasnainorecarregaveispodeprovocar aexplosao dasbateriasoudanosno aparelho.

3. Normas gerais

C onsulte a Garantia de service e提供优质 Velleman® na parte final des te manual do utiliser.

4. Caracteristicas

Dois canais de corregamento independentes que caram gamaas baterias independente, com monitor IC, e sistema de corregamento por algoitmo (TC, CC, CV).

• 3 opções de c orrente de entrega: 0,25 A / 0,5 A / 1 A
• 3 opções de voltagem de carga: 3,2 V / 3,6 V / 3,8 V

VLEVP2

• cargo para: Baterias Li-ion 10440/14500/14650/16340/17670/18350/18500/18650(ICR18650-26)/18700/22650/25500/266503.0V/3.2V,3.6V/3.7V,3.8V
• proteção contra baixa-voltagem, sobrecarga e sobreaquecimento, indicação de alimentação
• Indicadores de estado LED
• indentação do estado em tempo real
• Tecnologia PWM para controlar o circuito DC-DC de alta eficiência, baixar a voltagem e reduzir a perca de energia.
• corregamento em eles etapas e activação de bateria 0 V
• monitor de temperatura IC para prevenir s obreaquecimiento
• carreamento de arranque suave
• tamanho compacto, portátil
• proteção contra inversionsão de polaridade e curto-circuito

5. Descrição

V er as figuras da págin 2 deste manual do utiliser.

1	compartimento das pilhas
2	LE D energia/USB

3	botão de voltagem
4	ec rã

Display

5	definição da corrente de energia / s Eleção de voltagem / botão de saída USB
6	indicador de energia / alimentação USB
7	corrente de energia atual
8	voltagem de carta atual
9	es todo da bateria atual

Taxa de Carregamento

• 0,25 A: corrente de energia constante 500 mA
• 0,5 A: corrente de energia constante 1000 mA
• 1 A : corrente de energia constante 2000 mA

Indicação do Estado da Carga e da Carga da Bateria

recarregar

0% - 20%

20% - 40%

40% - 60%

60% - 80%

80% -99%

100%

• Quanto a voltagem da bateria a tinge a fase segunte, é adicionada mais uma barra. Não é excido quando icone de nível de bateria no canal correspondente sempre que o c arregador estiver numa das segentes condições:

o não es tá colocada nenhuma bateria no c anal
curto circuito
o voltagem da bateria < 1.0V
a bateria está invertida ou mal conectada

esAGO		indicador LE D
carregador com auto-verificationoes		vermelho (2 segundos)
carregador em modo de espera		verde
bateriaac tivada	1,0 V - 2,0 V	vermelho
	< 1.0 V	verde
recarregar		vermelho
totalmente carregado		verde
indicacao desaidá U SB	>50%	verde
	25% - 50%	vermelho
	5% - 25%	vermelho intermitente
	< 5%	des ligado

• Devido aos variostipos de baterias, existe um desvio entre o valorpresentado pelo指示or e a real c apacidade da bateria. Além disso, quando a bateria está a c arregar, o LCD minha a voltagem de energia da bateria (incluindo a voltagem gerada pela resistência interna da bateria) Q quando a bateria está totalmente carregada ou não está conectada, oLCD D minha a voltagem da bateria s em-carga .

6. Utilização

A ntes de(carregar as susas baterias,verifique se as mesmas s ao compativelis com o VLEVP2. E m seguida, faça as c configurações apropriadas em termos de c orrente de energia e voltagem.

observação

A s baterias e o c.arrégador pode s offrer danos s e forem colocadas baterias incompáveis, ou se for sLECTIONada um corrente de carga ou voltagem inadequadas.

Carregar Baterias

1. Ligue o adaptor de corrente fornecido ao VLEVP2. O VLEVP2 faz uma auto-verification, acendendo bois LEDs (indicador de estado vermelho).

V. 01 - 04/02/2015 41 ©Velleman nv

VLEVP2

Durante a auto-verification, o LCD exibe o indicator de energia da bateria e a voltagem seLECTIONA. Após cerca de 2 segundos os dois指示ores passam a verdes. De s esguida o carregarador passa para o modo de esper, não aparecido qualquer icone a não ser a voltagem selecionada e a corrente de energia por defeito 0.25 A.

1. Faç a deslizar o seletor de voltagem para escolher a voltagem apropriada para a sua bateria. O LCD indica a voltagem的选择a correspondente. Por exemplo, s e a voltagem nominal da sua bateria é de 3 .6 V / 3 .7 V, então deverá escolher uma voltagem de 3 .6 V.
2. Es colha a corrente deçarga mais indica para as sias baterias Li-ion:

0.25 A	indicada para baterias Li-ion 10440-18700
0.5 A	indicada para baterias Li-ion 18700-26650 c om capacitidade ≥ 2 500 mAh
1 A	indicada para baterias Li-ion com c apacidade ≥ 20 00 mAh, 1 A é a maior corrente de energia para carregamento<rápido

1. P recessione o botão CC uma ou mais vezes para mudar de tipo de corrente de carga. A sequência é 0.25 A - 0.5 A - 1 A - 0.25 A.
2. Durante o carregamento, pressione das vezes quando botao de corrente de cargo para verficar a voltagem selecionada. O LCD c correspondente indica a voltagem sLECTIONA. Escolha a voltagem adequada para a sua bateria. Após circa de 3 segundos, O LCD volta a做不到 a corrente de carga, voltagem da bateria em tempo real e estado de cargo.
3. Quando a bateria estiver totalmente carregada, o VLEVP2 deixa deregar, e o指示or de estado passa a verde. As barras no LCD nãovoltarao a ser adiconidas. Recomenda-se que tire as baterias docarregador assim que aarga estiver completeness. Se as baterias forendeixadas no c arregador antes a c arga estar c completeness, o c arregadorreiniciarac automaticamente o ciclo de carrogamento assim que avoltagem descer acos 3 .9 V ou 3 .3 V, conforme a voltagem selecionada.
4. Durante o corregamento, mantenha pressionado o botão seletor da corrente de carga durante 1.5 segundos para ligar ou desligar o LCD. O LCD está ligado por defeito.

Modo de Saía USB

1. Certifique-se de que o VLEVP2 não está ligado a nenhuma fonte de alimentação. Introduza uma bateria (≥ 2000 mAh) na ranhura CH1, tendo ou cuidado de respeitar a polaridade. Mantenha o botão pressionado durante 1.5 segundos para,iniciar a funcao de saida USB. A ssm que o indicator LED ficar verde, pode li gar o disposicao externo à porta U SB. No modo de saida USB, o LCD não é valido.

VLEVP2

1. Quando terminarde usar a saida USB, deslige o disposicao externo e mantenha o botao pressionado durante 1.5 s egundos para desligar a saida USB. Assim que o indicator de estado se apagar, retire a bateria.
2. Quando a capacité da bateria é superiora 50% , o indicator LED é verde; quando a capacidade está entre 25% e 50% , o indicator LED é vermelho; quando a capacité está entre 5% e 25% , o indicator LED é vermelho intermitente.
3. Quando a capacidade da bateria é inferior a 5% , a saía USB desigase automaticamente.

Observação

• O V LEVP2soleve ser uso com baterias Li-ion ou LiFePO recarregaveis 3.0V / 3.2V, 3.6V / 3.7V, 3.8V .C临港ofothopodabateriaspodeprovocacidentes,e danificarasbateriaseocarragador.
• O V LEVP2 tem uma proteção c ontra curto-circuitos integrada para proteger o carregaror na eventualidade de ocorro um curto-circuito na bateria. T enha em conta que esta proteção protege o carregarador mas não evita a correçãocia de curto-circuitos internos nas baterias.
• Mantenha o VLEVP2 afastado da agua e po excessivo.
• Não desmonte o VLEVP2驻村 pode fazer danos.
• Não utilize um VLEVP2 danificado.

pontas

• A saía USBsole está disponible se não estiver ligada qualquerfonte de alimentação externa e s e a bateria estiver,inserida na ranhura CH1.
• Mantenha pressionado o seletor de corrente de energia para verficar a voltagem sLECTIONA. Recomenda-se a utilização da voltagem apropriadada.
• Devido aos variousismos de baterias, capacidades e profundidades de sobrecarga, o tempo de recuperacao da bateria podeVAR. Baterias excessivamente descarregadas poderao nao c onseguir recuperar.
• Não valei se a bateria está a ser carregada ou não durante o processo de reactivação.
• Para prolongar o tempo de vida de uma bateria totalmente des carregada, recomenda-se a seleção de uma corrente de energia de 0.2 5 A corrente de energia e voltagem adequada.
• As espécificações e CHARACTERISTICAS podem sofrer alterações. Aceda à des criçao e espécificações mais recentes do VLEVP2 no website da V elleman.

7. Limpeza e manutenção

• Este disposicao não quer qualquer manutencao especial. No entanto, oc asionalmente, limpe-o c om um pano humido para que pareça como novo.

8. Especificações

potência de entrada	12 VDC, 1 A
opções de corrente de entrega
corrente c ontínua 0.25 A	250 ± 30 mA
corrente c ontínua 0.5 A	500 ± 50 mA
corrente c ontínua 1 A	1000 ± 80 mA
voltagem de cessação correspondente para c ada uma das 3 opções de voltagem
3.2 V	3.6 ± 0.05 V
3.6 V	4.2 ± 0.05 V
3.8 V	4.35 ± 0.05 V
0,25 A / 0,5 A	≤ 50 mA
1 A	≤ 80 mA
reinicio de entrega automatístico
voltagem de arranque 3.2 V	3.3 ± 0.15 V
voltagem de arranque 3.6 V / 3.8 V	3.9 ± 0.15 V
precisão da indicação da voltagem	± 0 .03 V
temperatura de funçãoamento	0-40° C
parâmetro de saía USB
voltagem de s aía USB	5.0 ±0.3 V
máx. corrente de s aía USB	1000 mA
voltagem de proteção da bateria contra a descarga e sobrecarga	3.0 ± 0.2 V
dimensões	135 x 68 x 35 mm
pes o	125 g

Utilize este aparelho apenas com acessórios originais. A Velleman NV não está responsivenessavel por quando danos ou lesões causados ao uso (indevido) do aparelho. Para mais informação sobre este produit e para aceder à versão mais recente deste manual do utilizesor, visite a)nossa paga www.VELLEMAN.eu. Podem alterar-se as espécificações e o conteudo destemanual sem avis prévio.

© DIREITOS DE AUTOR

A Velleman NV detém os direitos de autor deste manual do Utilizador. Todos os direitos mundiais reservados. É es tritamente probgado reproduzir, traduzir, copiar, editar egravar este manual do Utilizador ou partes deste sem prévia autorização escrita por parte da detentora dos direitos.
