Caractéristiques	Détails
Type de produit	Chargeur de piles
Compatibilité des batteries	NiMH, NiCd
Nombre de slots de charge	2
Tension d'entrée	230V AC
Tension de sortie	1.2V
Courant de charge	200 mA
Indicateur de charge	LED
Dimensions	Non spécifiées
Poids	Non spécifié
Utilisation	Recharge de piles rechargeables pour appareils électroniques
Maintenance	Nettoyer régulièrement les contacts de charge
Sécurité	Ne pas exposer à l'eau, utiliser uniquement avec des batteries compatibles
Informations générales	Vérifier la compatibilité des batteries avant l'achat

FOIRE AUX QUESTIONS - VLEVP2 VELLEMAN

Comment savoir si le chargeur VELLEMAN VLEVP2 fonctionne correctement ?

Vérifiez si les voyants LED s'allument lorsque vous insérez les piles. Si les voyants ne s'allument pas, assurez-vous que le chargeur est correctement branché à une source d'alimentation.

Le chargeur ne charge pas mes piles, que faire ?

Assurez-vous que les piles sont compatibles avec le VELLEMAN VLEVP2. Vérifiez également que les contacts des piles et du chargeur sont propres et exempts de corrosion.

Puis-je charger des piles de différents types en même temps ?

Il est recommandé de charger des piles de même type et capacité en même temps pour éviter des problèmes de surcharge ou de décharge inégale.

Que faire si le chargeur surchauffe pendant l'utilisation ?

Débranchez immédiatement le chargeur et laissez-le refroidir. Assurez-vous qu'il est utilisé dans un endroit bien ventilé et ne le placez pas sur des surfaces sensibles à la chaleur.

Combien de temps faut-il pour charger complètement mes piles ?

Le temps de charge dépend de la capacité des piles et de leur état de décharge. En général, cela peut prendre entre 4 et 12 heures.

Le chargeur émet un bruit étrange pendant la charge, est-ce normal ?

Non, cela n'est pas normal. Débranchez le chargeur et inspectez-le pour des signes de dommage. Si le problème persiste, contactez le service client.

Est-il possible de charger des piles alcalines avec le VELLEMAN VLEVP2 ?

Non, le VELLEMAN VLEVP2 est conçu pour charger des piles rechargeables uniquement, telles que NiMH ou Li-ion. Ne chargez pas de piles alcalines.

Comment savoir quand mes piles sont complètement chargées ?

Le chargeur est équipé de voyants LED qui indiquent l'état de charge. Un voyant vert signifie que les piles sont complètement chargées.

Le chargeur a-t-il une fonction de protection contre la surcharge ?

Oui, le VELLEMAN VLEVP2 est équipé d'une protection contre la surcharge pour éviter d'endommager les piles.

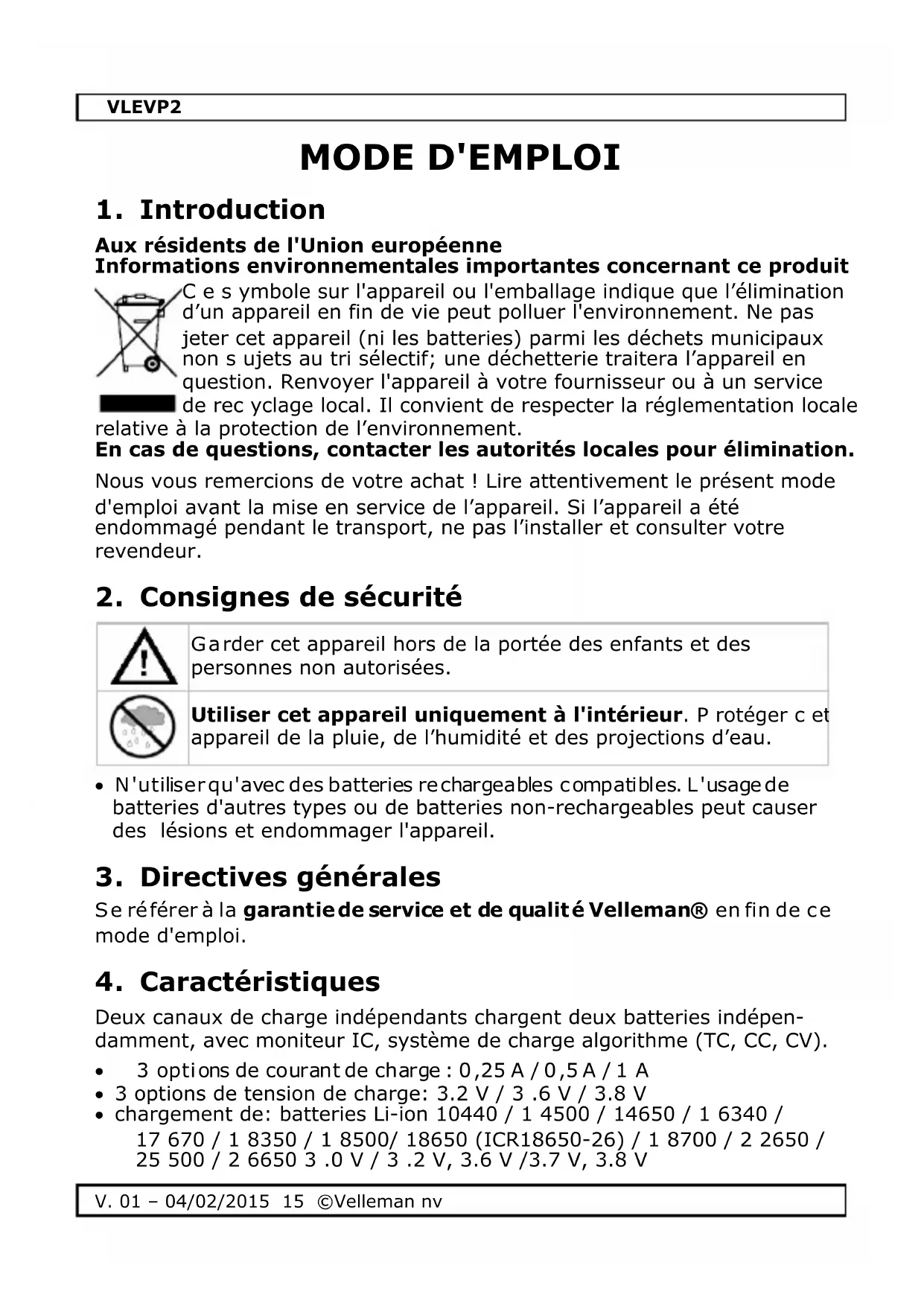

MODE D'EMPLOI VLEVP2 VELLEMAN

Ce symbole sur l'appareil ou l'emballage indique que l'élimination d'un appareil en fin de vie peut polluer l'environnement. Ne pas jeter cet appareil (ni les batteries) parmi les déchets municipaux non soumis au tri sélectif; une déchetterie traitera l'appareil en question. Renvoyer l'appareil à votre fournisseur ou à un service de recyclage local. Il convient de respecter la réglementation locale à la protection de l'environnement.

Nous vous remercions de votre achat! Lire attentivement le présent mode d'emploi avant la mise en service de l'appareil. Si l'appareil a été endommagé pendant le transport, ne pas l'instruire et consulter votre revendeur.

2. Consignes de sécurité

Garder cet appareil hors de la portée des enfants et des personnes non autorisées.

Utiliser cet appareil uniquement à l'intérieur. Protéger cet appareil de la pluie, de l'humidité et des projections d'eau.

• N'utiliser qu'avec des batteries rechargeables compatibles. L'usage de batteries d'autres types ou de batteries non-rechargeables peut causer des lésions et endommager l'appareil.

3. Directives générales

Se référer à la garantie de service et de qualité Velleman® en fin de ce mode d'emploi.

4. Caractéristiques

Deux canaux de charge indépendants chargent deux batteries indépendamment, avec moniteur IC, système de charge algorithme (TC, CC, CV).

3 options de courant de charge: 0,25 A / 0,5 A / 1 A - 3 options de tension de charge: 3.2V / 3.6V / 3.8V - charge de: batteries Li-ion 10440 / 1 4500 / 14650 / 1 6340 / 17 670 / 1 8350 / 1 8500/ 18650 (ICR18650-26) / 1 8700 / 2 2650 / 25 500 / 2 6650 3.0 V / 3.2 V, 3.6 V/3.7 V, 3.8 V

• protection contre la sous-tension, la surcharge et la surchauffe, indication d'alimentation indications d'état LED
• écran d'état en temps réel technologie PWM pour contrôler le circuit DC-DC haute performance, pour réduire la tension et les pertes d'énergie
• chargement en 3 étapes et activation de batterie 0 V
• Un moniteur de température IC empêche la surchauffe.
• démarrage de chargement progressif
• compacte et portable
• polarité inverse et protection de court-circuit

5. Description

Se référer aux illustrations en page 2 de ce mode d'emploi.

3	bouton de tension
4	afficheur

Fichier

5	configuration de courant de charge / sélection de tension / bouton de s ortie U SB
6	indicateur de chargement / d'alimentation USB
7	courant de charge actuel
8	tens ion de courant actuelle
9	niveau de batterie actuel

Vitesse de chargement

• 0,25 A: courant de déchargement constant 500 mA 0,5 A: courant de chargement constant 1000 mA 1 A: courant de déchargement constant 2000 mA

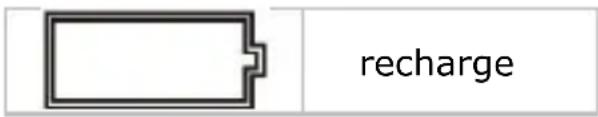

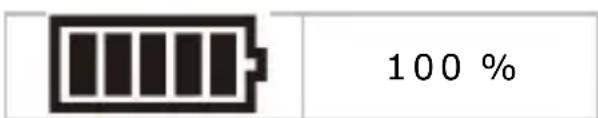

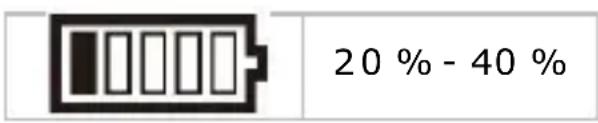

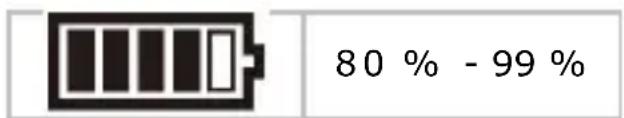

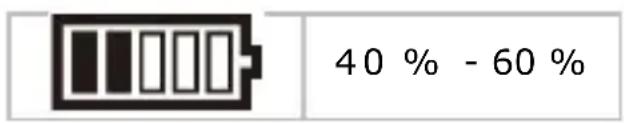

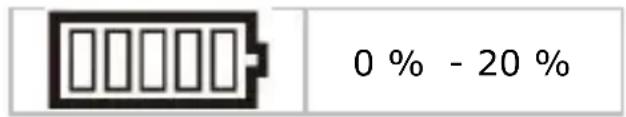

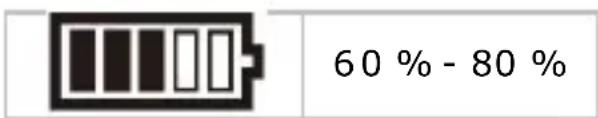

Indication d'état de charge et de niveau de batterie

• Lorsque la tension de la batterie atteint l'étape suivante, une barre sera ajoutée. Aucun symbole de niveau de batterie ne sera affiché dans le canal correspondant quand le chargeur est dans l'une des conditions suivantes:

pas de batterie insereedans le canal court-circuit tens ion de batterie < 1.0 V ○ batterie inversée ou mal connectee

Indication de chargement LED

état		indic ation LED
auto-vérific ation du chargeur		rouge (2 secondes)
chargeur en veille		vert
batterie activée	1.0 V - 2.0 V	rouge
	< 1.0 V	vert
recharge		rouge
complètement chargée		vert
indic ation de puiss anc e de sortie U SB	> 50 %	vert
	25 % - 50 %	rouge
	5 % - 25 %	clignotement rouge
	< 5 %	étéint

• En raison de différents types de batteries, la valeur indiquée peut différer de la capacité réelle de la batterie. De plus, lorsque la batterie est en charge, l'écran affiche la tension de charge de la batterie (y compris la tension générée par la résistance interne de la batterie).

Lorsque la batterie est complètement chargée ou non connectée, l'écran LCD affiche la tension de la batterie sans charge.

6. Opération

Avant le chargement de vos batteries, vérifier que les types de batterie sont compatibles avec le VLEVP2. Ensuite déterminer le courant de charge et la configuration de la tension appropriées.

Remarque

L'insertion des batteries incompatibles ou la configuration incorrecte du courant/tension de charge peut endommager les batteries et le chargeur.

Chargement des batteries

1. Connecter l'adaptateur au VLEVP2. Le VLEVP2 effectue une auto-verification et 2 LEDs s'allument (indicateur d'état rouge). Lors de l'auto-verification, l'écran LCD affiche l'indicateur de niveau de batterie et la tension sélectionnée. Après env. deux secondes, les deux indicateurs passent au vert. Le chargeur passe alors en mode veille, uniquement la tension sélectionnée et le courant de charge par défaut de 0.25 A seront affichées.

V. 01 - 04/02/2015 © Velleman nv

1. Glisser l'interrupteur de tension pour CHOISIR la tension appropriée pour votre batterie. L'écran LCD affichera la tension correspondante sélectionnée. Par exemple, quand la tension nominale de la batterie est de 3,6V/3,7V, choisissez la tension 3,6V.
2. Choisir le courant de charge approprié pour vos batteries li-ion rechargeables.

0.25 A	appropié pour batteries Li-ion 10440-18700
0.5 A	appropié pour batteries Li-ion 18700-26650 avec capacité de ≥ 2 500 mAh
1 A	appropié pour des batteries Li-ion avec une capacité de ≥ 2 000 mAh, 1 A est le courant de charge large pour charge à vitesse

1. Appuyer le bouton CC une ou plusieurs fois pour changer le courant de charge. Ordre d'ampères: 0.25 A - 0.5 A - 1 A - 0.25 A.
2. Lors du chargement, appuyer deux fois sur le bouton de changement de courant pour vérifier la tension sélectionnée. L'écran LCD correspondant affiche la tension sélectionnée. Choisir la tension appropriée pour votre batterie. APRÈS env. 3 secondes, l'écran LCD revient pour afficher l'objet de charge actuel, la tension de batterie en temps réel et l'objet de charge.
3. Lorsque la batterie est complètement chargée, le VLEVP2 arrête de charger et l'indicateur d'état passe au vert. Les barres sur l'écran LCD ne seront plus ajoutées. Il est recommandé de retirer les batteries dès que le chargement est terminé. S'il reste des batteries dans le chargeur après le chargement, le chargeur redémarrera automatiquement le cycle de charge lorsque la tension descend en dessous de 3,9 V ou 3,3 V, dépendant de la tension configurée.
4. Lors du chargement, appuyer et maintainirle boutonde réglage du courant de charge pendant 1,5 s econdes pour activer ou désactiver l'écran LCD. L'écran LCD est activé par défaut.

Mode de connexion USB

1. S'assurer que le VLEVP2 n'est pas connecté à une alimentation. Insérer une batterie (≥ 2000 mAh) dans la fente CH1 en respectant la polarité. Appuyer et maintenir enfoncé le bouton pendant 1.5 secondes pour utiliser la sortie d'alimentation USB. Dès que l'indicateur LED passe au vert, vous pouvez connecter un appareil externe au port USB. En mode de sortie USB, l'écran LCD est désactivé.
2. Quand vous avez fini d'utiliser la sortie d'alimentation USB, débrancher l'appareil externe, appuyer et maintenir enfoncé le bouton pendant 1.5 secondes pour désactiver la sortie d'alimentation USB. Après l'extinction de l'indicateur état, retirer la pile.
3. Lorsque la capacité de la batterie est supérieure à 50%, le voyant est vert; lorsque la capacité est de 25% à 50%, l'indicateur LED est

rouge ; lorsque la capacité est de 5% à 25%, l'indicateur LED clignote en rouge.

1. Lorsque la capacité de la batterie est < 5%, l'alimentation de sortie USB s'éteint automatiquement.

Remarques

• Le VLEVP2 est compatible uniquement avec des batteries rechargeables Li-ion 3.0 V / 3.2 V, 3.6 V / 3.7 V, 3.8 V ou des batteries LiFePO. Le chargement d'autres types de batteries peut être dangereux et peut endommager les batteries et le chargeur. Le VLEVP2 dispose d'une protection de court-circuit pour protéger le chargeur en cas d'un court-circuit dans une batterie. Il est à noter que cette protection protège le chargeur et n’empêche pas le court-circuit interne des batteries. Garde le VLEVP2 à l’abri de l’eau et de la poussière excessive.
• Le démontage du VLEVP2 peut endommager l'appareil.
• Ne pas utiliser un VLEVP2 endommagé.

Conseils

• La sortie USB est disponible uniquement quand aucune source d'alimentation externe est branchée et quand la batterie est insérée dans la fente CH1.
• Appuyer et maintenir le bouton de courant de charge pour vérifier la tension sélectionnée. Une tension appropriée est fortement recommandée.

En raison de différentes batteries, leur capacités et profondeurs de surcharge, le temps de rétablissement de batterie peut varier. Des batteries trop sur-/déchargées ne peuvent plus être ravivées.

• Ne pas vérifier si la batterie est en charge lors de l'activation de la batterie.
• Afin de prolonger la durée de vie d'une batterie sur-/décharge, il est recommandé de sélectionner un courant de charge de 0.25 A et une valeur de tension appropriée.
• Les spécifications et caractéristiques sont sujettes à des modifications. La première description et les spécifications du VLEVP2 sont disponibles sur le site web de Velleman.

7. Nettoyage et entretien

• Cet apparéil ne nécessite aucun entretien particulier. Régulièrement nettoyer le boîtier avec un c hiffon humide.
• Spécifications techniques

alimentation d'entrée	12 VCC, 1 A
options de courant de charge
0.25 A courant constant	250 mA
0.5 A c ourant c onstant	500 mA
1 A c ourant constant	1000 mA
tens ion de terminaison correspondante pour 3 options de tension
3.2 V	3.6 ± 0.05 V
3.6 V	4,2 ± 0,05 V
3.8 V	4,35 ± 0,05 V
0,25 A / 0 ,5 A	≤ 50 mA
1 A	≤ 80 mA
redémarrage de charge automatique
dis positif de tension 3.2 V	3.3 ± 0.15 V
dis positif de tension 3.6 V / 3 V	3,9 ± 0,15 V
préciision d'affichage de tension	± 0 .03 V
température de service	0-40° C
paramètre de sortie USB
tens ion de sortie USB	5,0 ± 0,3 V
courant de sortie USB max.	1000 mA
tens ion de batterie anti-sur-/déc harge	3,0 ± 0,2 V
dimensions	135 x 68 x 35 mm
poids	125 g
