MODE D'EMPLOI SOL15 VELLEMAN

Aux résidents de l'Union européenne

Des informations environnementales importantes concernant ce produit

Ce symbole sur l'appareil ou l'emballage indique que l'élimination d'un appareil en fin de vie peut polluer l'environnement. Ne pas jeter un appareil électrique ou électronique (et des piles éventuelles) parmi les déchets municipaux non sujets au tri sélectif ; une déchèterie traitera l'appareil en question. Renvoyer les équipements usagés à votre fournisseur ou à un service de recyclage local. Il convient de respecter la réglementation locale relative à la protection de l'environnement.

En cas de questions, contacter les autorités locales pour élimination.

Nous vous remercions de votre achat ! Lire la présente notice attentivement avant la mise en service de l'appareil. Si l'appareil a été endommagé pendant le transport, ne pas l'installer et consulter votre revendeur. Se référer à la Garantie de service et de qualité Velleman® en fin de notice.

Ce panneau solaire convertit la lumière solaire en un courant continu qui sera guidé à son tour vers des accus. La technologie à couche mince permet au panneau à être installé et utilisé avec un ciel couvert. Sa structure solide à double vitrage résiste à un impact de grêlon d'un diamètre allant jusqu'à 25 mm.

2. Prescriptions de sécurité

RISQUE D'ÉLECTROCUTION

Un panneau photovoltaïque génère un courant continu lorsqu'il est exposé à la lumière solaire ou une autre source lumineuse. Bien qu'un seul panneau ne génère qu'un faible courant, des risques de chocs et de brûlures subsistent. Ce risque s'accroît en raccordant plusieurs panneaux en série. Lors de l'installation, couvrir le panneau à l'aide d'un matériau dense et opaque comme par exemple du carton. Travailler dans des conditions sèches.

Lire la notice en entier et comprendre les instructions avant l'installation. Contacter un technicien qualifié en cas de doutes.

• La garantie ne s'applique pas aux dommages survenus en négligeant certaines directives de cette notice et votre revendeur déclinera toute responsabilité pour les problèmes et les défauts qui en résultent.
• Garder le panneau hors de la portée de personnes non qualifiées et de jeunes enfants.
• Éviter d'installer le panneau à proximité de gaz ou de vapeurs inflammables.
• Manier le panneau avec précaution. Transporter le panneau en vous faisant aider et éviter les chocs. Porter des gants antidérapants. Éviter de laisser tomber des objets sur le panneau. Ne pas monter sur le panneau.
• Ne pas installer ou utiliser un panneau endommagé.
• S'assurer que la construction portante soit capable de supporter le poids du panneau.
• Ne jamais modifier ni ouvrir le panneau. Ne pas traiter le panneau avec de la peinture ou des adhésifs.
• N'utiliser le panneau solaire qu'à sa fonction prévue. Tout autre usage peut causer des courts-circuits, des brûlures, des électrochocs etc. Un usage impropre annule d'office la garantie.

3. Installation

• Choisir un emplacement non ombragé par des bâtiments ou par des arbres. S'assurer que le panneau sera entièrement exposé au soleil.
• Monter le panneau sous un angle pour un ensoleillement maximal. Cet angle est généralement le degré de la latitude locale. Prévoir un espacement entre chaque panneau, et entre le panneau et la surface de montage afin que l'air puisse circuler, évitant ainsi tout risque de condensation et d'humidité. Ne jamais colmater cet espacement avec des produits de scellement.
• Fixer le panneau aux quatre coins et au milieu de manière à ce que le panneau résiste au vent et aux charges telles que celle de la neige. Utiliser des outils appropriés et éviter de forer des trous supplémentaires dans le cadre.

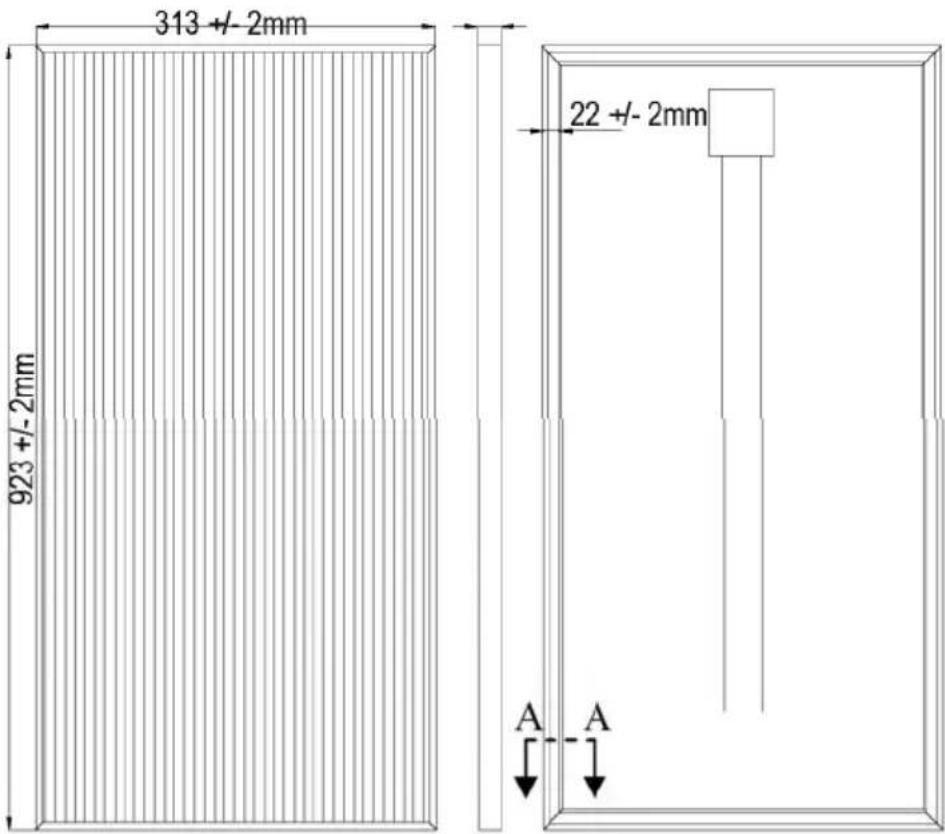

• Installer le panneau selon l'illustration ci-dessous.

SOL15

SOL16

4.Câblage

- Mise à la terre

Connector la prise de terre au cadre du panneau solaire ou, mieux encore, à une des vis de fixation M6 (voir ill.).

5.Spécificationstechniques

	SOL15	SOL16
puissance max. 15W ± 5% 40W
tension circuit ouvert (Voc) 21 ~ 23V 61V
tension de sortie max. (Vmp)	17.5V	46V
courant de sortie max. (Imp)	850mA	870mA
longueur du câble ± 1.8m ±1m
température de service -40°C ~ 85°C -40°C ~ 85°C
température de stockage -40°C ~ 85°C -40°C ~ 85°C
dimensions 923 x 313 x 22mm 643 x 1253 x 37mm
poids	4.9kg	14.7kg
rallonge (non incl.)	SOL/SPC1	SOL/SPC2
régulateur de tension optionnel (non incl.)	SOL4UCN2SOL7UCSOL30UC12V(*)	SOL30UC24V

* utilisez un régulateur de charge SOL30UC24V avec 2 x SOL15 connectés en série

N'employer cet appareil qu'avec des accessoires d'origine. SA Velleman ne sera aucunement responsable de dommages ou lésions survenus à un usage (incorrect) de cet appareil.

Pour plus d'information concernant cet article, visitez notre site web www.velleman.eu.

Toutes les informations présentées dans cette notice peuvent être modifiées sans notification préalable.

© DROITS D'AUTEUR

SA Velleman Components est l'ayant droit des droits d'auteur pour cette notice.

Tous droits mondiaux réservés. Toute reproduction, traduction, copie ou diffusion, intégrale ou partielle, du contenu de cette notice par quelque procédé ou sur tout support électronique que se soit est interdite sans l'accord préalable écrit de l'ayant droit.

1. Introducción

Garantie de service et de qualité Velleman®

Velleman® jouit d'une expérience de plus de 35 ans dans le monde de l'électronique avec une distribution dans plus de 85 pays.

Tous nos produits répondent à des exigences de qualité rigoureuses et à des dispositions légales en vigueur dans l'UE. Afin de garantir la qualité, nous soumettons régulièrement nos produits à des contrôles de qualité supplémentaires, tant par notre propre service qualité que par un service qualité externe. Dans le cas improbable d'un défaut malgré toutes les précautions, il est possible d'invoquer notre garantie (voir les conditions de garantie).

Conditions générales concernant la garantie sur les produits grand public (pour l'UE) :

- tout produit grand public est garanti 24 mois contre tout vice de production ou de matériaux à dater du jour d'acquisition effective ;

- si la plainte est justifiée et que la réparation ou le remplacement d'un article est jugé impossible, ou lorsque les coûts s'avèrent disproportionnés, Velleman® s'autorise à remplacer ledit article par un article équivalent ou à rembourser la totalité ou une partie du prix d'achat. Le cas échéant, il vous sera consenti un article de remplacement ou le remboursement complet du prix d'achat lors d'un défaut dans un délai de 1 an après l'achat et la livraison, ou un article de remplacement moyennant 50% du prix d'achat ou le remboursement de 50% du prix d'achat lors d'un défaut après 1 à 2 ans.

- sont par conséquent exclus :

- tout dommage direct ou indirect survenu à l'article après livraison (p.ex. dommage lié à l'oxydation, choc, chute, poussière, sable, impureté...) et provoqué par l'appareil, ainsi que son contenu (p.ex. perte de données) et une indemnisation éventuelle pour perte de revenus :

- tout bien de consommation ou accessoire, ou pièce qui nécessite un remplacement régulier comme p.ex. piles, ampoules, pièces en caoutchouc, courroies... (liste illimitée) ;

- tout dommage qui résulte d'un incendie, de la foudre, d'un accident, d'une catastrophe naturelle, etc. ;

- out dommage provoqué par une négligence, volontaire ou non, une utilisation ou un entretien incorrects, ou une utilisation de l'appareil contraire aux prescriptions du fabricant ;

- tout dommage à cause d'une utilisation commerciale, professionnelle ou collective de l'appareil (la période de garantie sera réduite à 6 mois lors d'une utilisation professionnelle) ;

- tout dommage à l'appareil qui résulte d'une utilisation incorrecte ou différente que celle pour laquelle il a été initialement prévu comme décrit dans la notice ;

- tout dommage engendré par un retour de l'appareil emballé dans un conditionnement non ou insuffisamment protégé.

- toute réparation ou modification effectuée par une tierce personne sans l'autorisation explicite de SA Velleman® ; - frais de transport de et vers Velleman® si l'appareil n'est plus couvert sous la garantie.

- toute réparation sera fournie par l'endroit de l'achat. L'appareil doit nécessairement être accompagné du bon d'achat d'origine et être dûment conditionné (de préférence dans l'emballage d'origine avec mention du défaut) ;

- tuyau : il est conseillé de consulter la notice et de contrôler câbles, piles, etc. avant de retourner l'appareil. Un appareil retourné jugé défectueux qui s'avère en bon état de marche pourra faire l'objet d'une note de frais à charge du consommateur ;

- une réparation effectuée en-dehors de la période de garantie fera l'objet de frais de transport ;

- toute garantie commerciale ne porte pas atteinte aux conditions susmentionnées.

La liste susmentionnée peut être sujette à une complémentation selon le type de l'article et être mentionnée dans la notice d'emploi.
