MANUAL DE UTILIZADOR BL 319 ALECTO

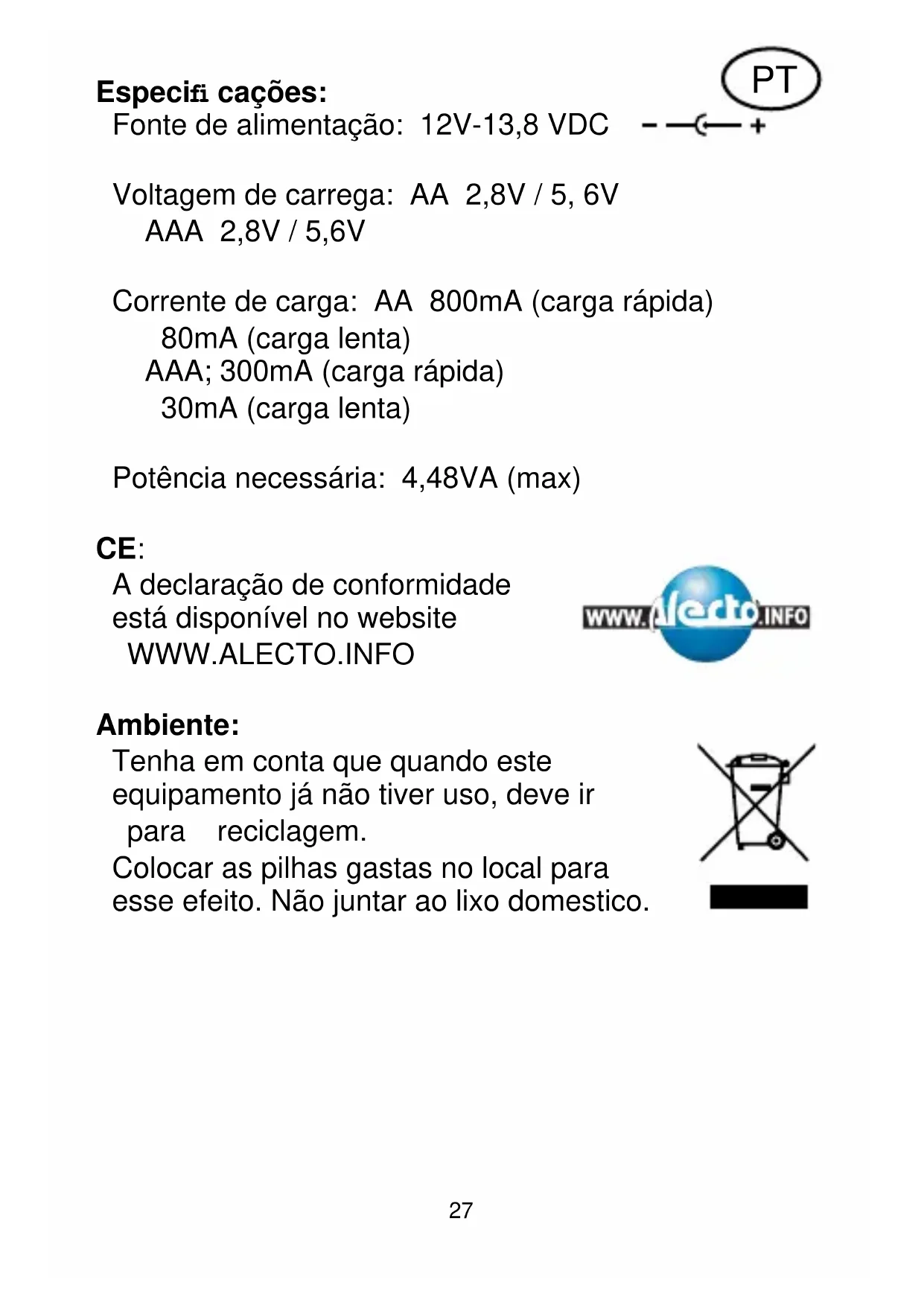

Corrente de carga: AA 800mA (carga rápida) 80mA (carga lenta) AAA; 300mA (carga rápida) 30mA (carga lenta) Potência necessária: 4,48VA (max) CE: A declaração de conformidade está disponível no website

Ambiente: Tenha em conta que quando este equipamento já não tiver uso, deve ir para reciclagem. Colocar as pilhas gastas no local para esse efeito. Não juntar ao lixo domestico. PT28 Geral:

• Apropriado para pilhas recarregáveis (NiCd e NiMH) tamanho AAA e AA.

• Carregador inteligente/carregador lento com função descarregamento.

• Mecanismo protectora contra a má colocação de pilhas.

• Pilhas sempre pontas para uso.

• Inclui um adaptador 230 Volt para uso em recinto fechados e um adaptador 12 Volt para ligação ao isqueiro do automóvel. Observação:

• Apropriado apenas para pilhas NiCd e NiMH, tamanho AA ou AAA.

• Instale sempre 2 ou 4 pilhas para carregar/ descarregar.

• Não deve misturar diferentes tipos de pilhas no mesmo compartimento. Quando estiver a carregar pilhas no compartimento 1 ou compartimento 2, as pilhas devem ser do mesmo tipo, tamanho e capacidade. Deve utilizar o carregador apenas em recintos fechados ou no carro, evite humidade.

• Não deve deixar cair o carregador , no caso de problemas ou avaria, recorra a pessoal qualifi cado para reparação.

• Se não estiver a utilizar o carregador, deve desligar pela tomada.29 Funcionamento:

1. Ligue o adaptador de alimentação ou cabo

dealimentação 12V DC com o carregador.

2. Instale 2 pilhas do lado esquerdo do carregador e

coloque o interruptor na posição 2, ou instale 4 pilhas e coloque o interruptor na posição 4.

3. Ligue o adaptador de alimentação à saída 230V ou

ligue a fi cha de isqueiro 12V à entrada. Após alguns segundos o indicador LED DISCHARGE/CHARGE (descarregar/carregar) iluminará a vermelho, signifi ca que o carregamento iniciou.

4. Pressione o botão DISCHARGE/CHARGE para, em

primeiro lugar, descarregar as pilhas. Isto processo vai igualar os níveis antes de iniciar o carregamento. O indicador LED iluminará a amarelo. Este modo de descarga irá demorar algum tempo, dependendo na capacidade das pilhas instaladas. Para interromper o modo descarga, e dar inicio ao carregamento, pressione o botão DISCHARGE/ CHARGE.

5. Quando as pilhas estiverem descarregadas, o

BL-319 passa automaticamente ao modo de carregamento. O indicador LED iluminará a vermelho novamente.

6. Quando as pilhas estiverem totalmente carregadas,

o BL-319 mede continuamente o nível de carregamento das pilhas, através da medição ÄV. O indicador LED iluminará a verde, quando o carregador passar ao modo carregamento lento. As pilhas mantém-se desta forma sempre carregadas e prontas para serem utilizadas.30 Possíveis problemas e soluções: Deve sempre, em primeiro lugar, verifi car se o adaptador está ligado à corrente eléctrica - 230V AC ou ao esqueiro do automóvel - 12V DC. Problemas: O LED vermelho no adaptador não ilumina. O LED “discarga/ carga” não ilumina quando em modo de carregamento. Possível Causa: Sem corrente na tomada. Mau contacto eléctrico. As pilhas não estão colocadas correctamente. O botão não está correctamente posicionado. Carregar apenas 2 pilhas, estas não se encontram no compartimento da esquerda. Apenas uma pilha está colocada. Apenas 3 pilhas estão colocadas, e o botão está selecionado para 4 pilhas. Solução: Verifi que a tomada ligando outro equipamento. Limpe o o carregador bem como as pilhas no ponto onde se contactam. Instale as pilhas correctamente. O botão preto deve de estar posicionado à esquerda (2 pilhas) ou à direita (4 pilhas). Instale novamente as 2 pilhas no compartimento da esquerda. Instale a 2ª pilha (do mesmo tipo e qualidade). Instale a 4ª pilha ou retir uma pilha. Verifi que a posição do botão (2 ou 4 pilhas).31 As pilhas aquecem. As pilhas estão completamente descarregadas porque:

• não foram utilizadas por um longo periodo de tempo

• estavam descarregadas e instaladas no aparelho. Uma ou mais pilhas com defeito. No modo “quick- charge”, as pilhas poderão aquecer devido a elevada corrente que passa pelas mesmas.A temperatura máxima (65ºC) poderá parecer demaseado mas é perfeitamente normal para pilhas. Mantenha as pilhas no carregador. Se não tiverem qualquer defeito, o carregamento terá efeito em poucos minutos. Mude de pilhas N.a.Service Help +31 (0) 73 6411 355 ver1.0
