MANUAL DE USUARIO BL 319 ALECTO

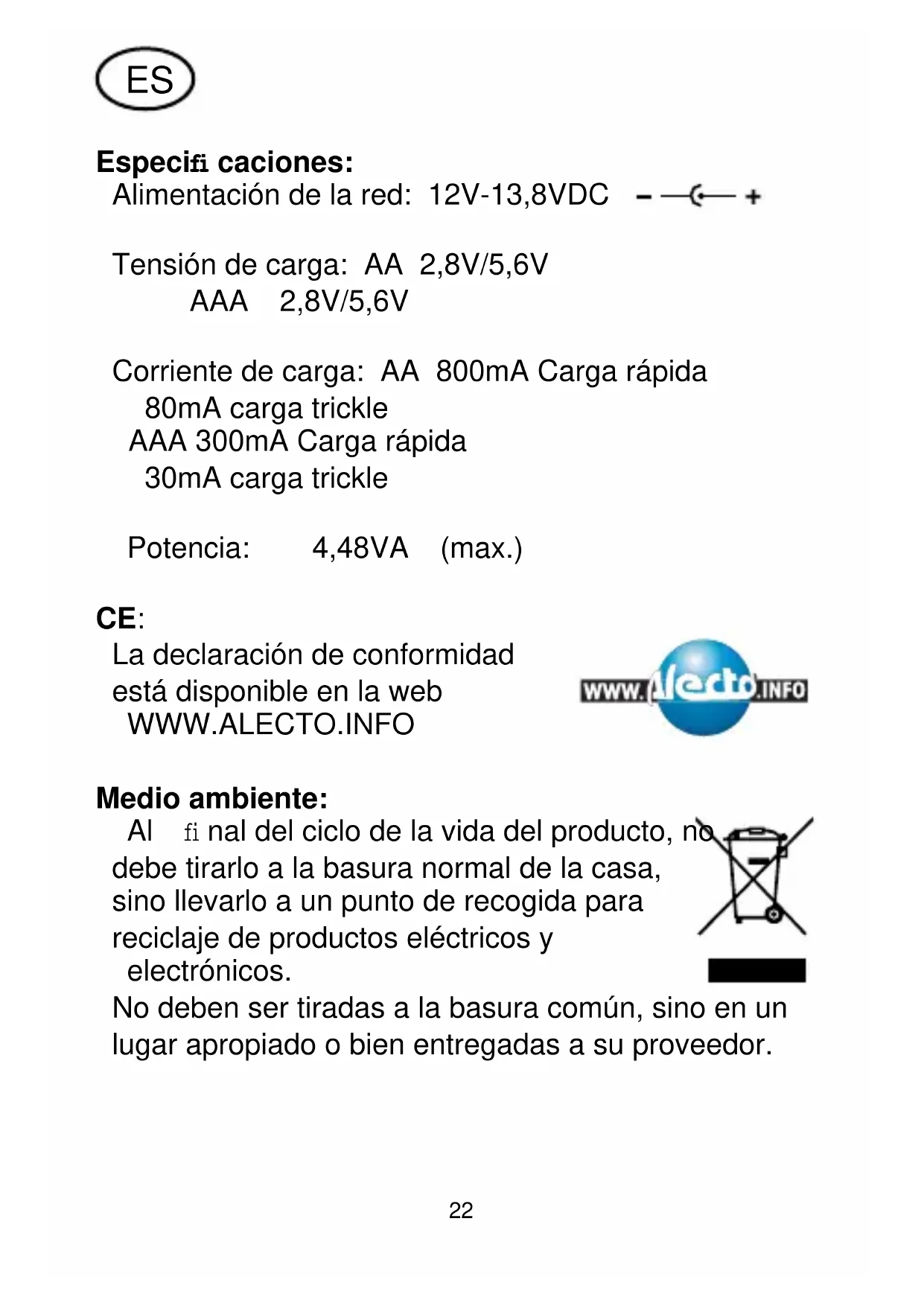

Especifi caciones: Alimentación de la red: 12V-13,8VDC Tensión de carga: AA 2,8V/5,6V

Corriente de carga: AA 800mA Carga rápida 80mA carga trickle AAA 300mA Carga rápida 30mA carga trickle Potencia: 4,48VA (max.) CE: La declaración de conformidad está disponible en la web

Medio ambiente: Al fi nal del ciclo de la vida del producto, no debe tirarlo a la basura normal de la casa, sino llevarlo a un punto de recogida para reciclaje de productos eléctricos y electrónicos. No deben ser tiradas a la basura común, sino en un lugar apropiado o bien entregadas a su proveedor.23 General:

• Diseñado para pilas recargables NiCD y NiMH con los formatos “AA” y “AAA”.

• Cargador inteligente de carga rápido y gota a gota con función de descarga.

• Seguro mecánico para evitar colocación equivocada de las pilas.

• El BL-319 mantiene siempre las pilas recargables con una carga óptima y listas para usar. Notas:

• Solo para el uso de pilas recargables.

• Use el cargador en caso o en el coche con el alimentador suministrado.

• Evite caídos y golpes del cargador. Si se presenta algún defecto váyase con el cargador al punto de venta. El cargador solo puede ser reparado por personal cualifi cado.

• El cargador esta diseñado para cargar 2 o 4 pilas recargables ( cargar 1 o 3 pilas recargables no es posible) y la pareja siempre h de ser del mismo tipo y capacidad.24 Uso:

1. Conecte el cargador a la red eléctrica mediante el

alimentador suministrado o en su mechero de coche mediante el cable de 12 voltios

2. Coloque 2 pilas recargables en los compartimientos

más a la izquierda y coloque el selector en posición “2” o coloque 4 pilas recargables y coloque el selector en “4”.

3. Conecte el alimentador en una toma de corriente

230V, o conecte el cable coche 12V en la toma de su coche. En unos segundos se enciende el testigo LED de color rojo y la carga empieza.

4. Accione la tecla “DISCHARGE/CHARGE para

descargar totalmente las pilas recargables. El testigo amarillo de “DISCHARGE/CHARGE” se enciende ahora. La función de descarga necesita un tiempo (dependiendo de la capacidad residual) y puede ser saltado en caso de querer cargar rápidamente la pilas recargables. Para saltar la función de descarga accione de nuevo la tecla “DISCHARGE/ CHARGE”.

5. Después de la descarga el cargador

automáticamente empieza a cargar las pilas recargables. Ahora se encenderá el piloto rojo “DISCARGE/CHARGE”.

6. Después de la carga el cargador automáticamente

empieza a cargar las pilas recargables gota a gota. Ahora se encenderá el piloto verde “DISCARGE/ CHARGE”. El cargador mantiene las pilas recargables en su capacidad óptima y están listas para usar.25 Problèmes et solutions : Vérifi ez d’abord si l’adaptateur est bien branché sur la prise murale et/ou si la fi che du câble de l’adaptateur est bien en contact avec le chargeur. Problema: El LED rojo del adaptador de corriente no se enciende. El LED descarga/ carga no se enciende en el modo de carga. Posible causa: No hay corriente en la toma de pared. Mal contacto eléctrico. Las pilas no están instaladas correctamente. El interruptor no se encuentra en la posición correcta. Al cargar únicamente 2 pilas, éstas no se encuentran en las 2 celdas de la izquierda. Solamente una pila se encuentra instalada. Solamente hay 3 pilas instaladas y el interruptor se encuentra en la posición para 4 baterias. Solución: Compruebe la corriente principal conectando otro aparato a la toma de pared. Limpie los contactos del cargador junto con los contactos de las pilas Reinstale las pilas correctamente. El interruptor debería estar situado a la izquierda (2 pilas) o a la derecha (4 pilas) Reinstale las 2 pilas en las 2 celdas del extremo izquierdo. Instale una segunda pila (del mismo tipo y capacidad. Instale una 4a pila o quite una. Compruebe la posición del interruptor (2 o 4 pilas)26 Las pilas se calientan. Las pilas están completamente vacias porque:

• no se han usado en un período muy largo de tiempo.

• estaban vacías y seguían instaladas en el aparato Una o mas pilas son defectuosas. En el modo de carga rápida, una corriente muy alta fl uye por las pilas calentandolas. La temperatura máxima permitida de 65ºC parece caliente pero es aceptable para las pilas. Mantenga las pilas en el cargador. Si no son defectuosas, empezarán a cargar en un par de minutos. Cambie las pilas defectuosas. N.a.27 Especifi cações: Fonte de alimentação: 12V-13,8 VDC Voltagem de carrega: AA 2,8V / 5, 6V
