MODE D'EMPLOI BL 319 ALECTO

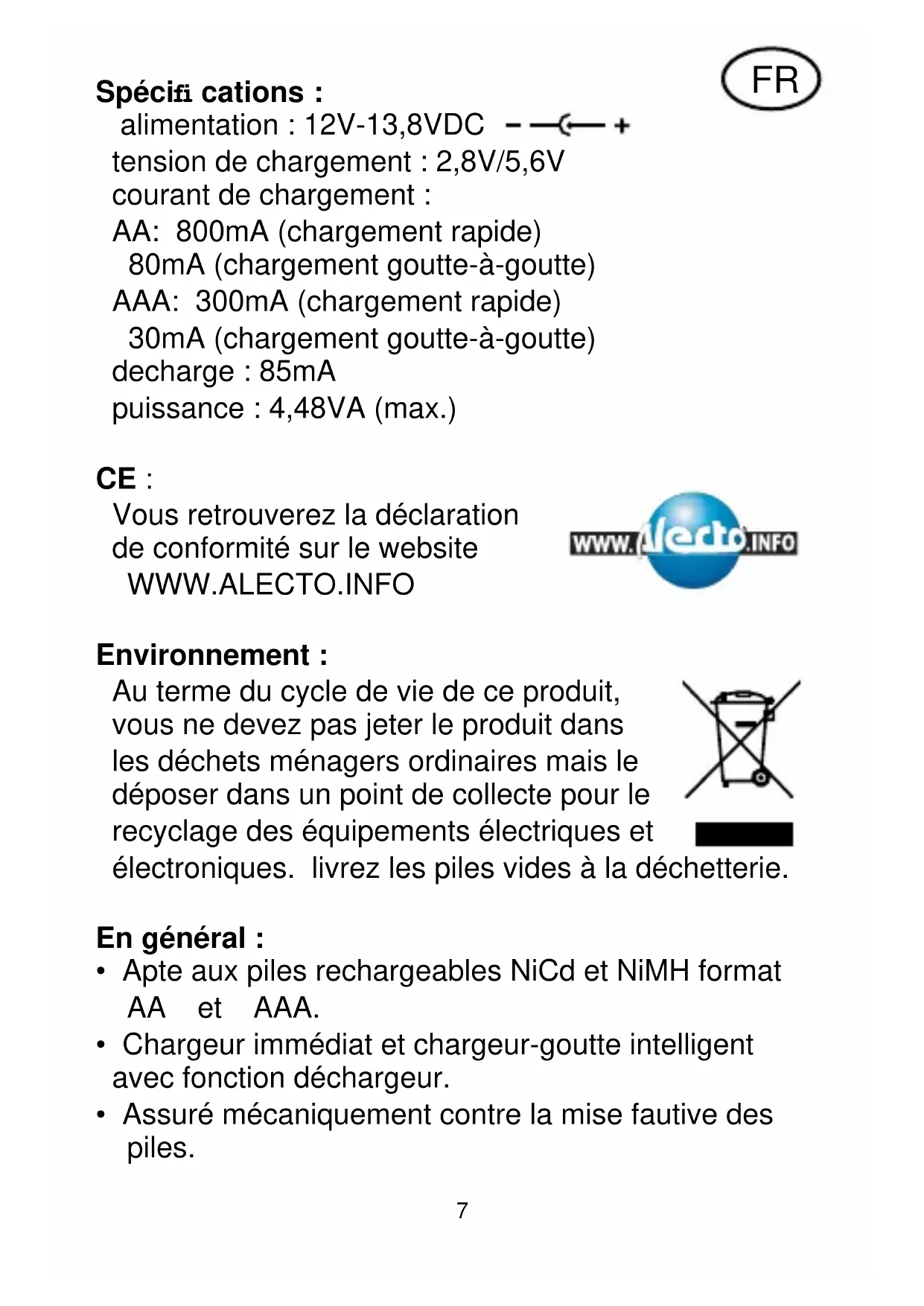

Environnement : Au terme du cycle de vie de ce produit, vous ne devez pas jeter le produit dans les déchets ménagers ordinaires mais le déposer dans un point de collecte pour le recyclage des équipements électriques et électroniques. livrez les piles vides à la déchetterie. En général :

• Apte aux piles rechargeables NiCd et NiMH format AA et AAA.

• Chargeur immédiat et chargeur-goutte intelligent avec fonction déchargeur.

• Assuré mécaniquement contre la mise fautive des piles. FR8

• Les piles seront mises au chargement exact et sont donc toujours prêtes à l’emploi.

• Un adaptateur alimentaire de 230V pour l’emploi à l’intérieur et un fi l 12 V avec fi che allume-cigare pour l’emploi dans la voiture ont été compris. Attention :

• Le BL-39 est seulement apte aux piles rechargeables du type NiCD ou NiMH.

• Le chargeur est conçu pour le (dé)chargement de 2 ou 4 piles en même temps.

• Utilisez le chargeur dans la voiture seulement à l’aide du fi l 12 V avec fi che allume-cigare ou à l’intérieur seulement avec l’adaptateur alimentaire compris.

• Ne servez-vous que de piles du même type et de la même qualité.

• Evitez le choc et la chute du chargeur. Il faut consul- ter votre fournisseur en cas d’un défaut supposé. Faites le réparer seulement par du personnel qualifi é. Temps de chargement : Le temps de chargement dépendra de la puissance des piles (capacité), la puissance restante (en cas de déchargement) et la condition de la piles. Par indication: format capacité temps de pile: de la pile chargement AAA 600mAh env. 2,8 hr AA 800mAh env. 1,4 hr AA 2400mAh env. 4,2 hr9 Utilisation :

1. Branchez l’adaptateur alimentaire ou le fi l 12V sur le

Mettez 2 piles dans les agrafes de chargement les plus gauches et poussez le commutateur en état ‘2’ ou mettez 4 piles et poussez le commutateur en état ‘4’.

3. Branchez l’adaptateur alimentaire sur une prise de

230V ou tamponnez la fi che allume-cigare de 12V dans le point de branchement de la voiture. Après quelques secondes le voyant rouge DISCHARGE/ CHARGE s’allume et le chargement commence.

4. Appuyez sur le bouton DISCHARGE/CHARGE afi n

de décharger jusqu’à ce qu’une tension de référence de 1V est atteinte. Le voyant DISCHARGE/CHARGE s’allume en jaune. La fonction déchargement prend quelque temps (cela dépend de la capacité qui reste des piles). Afi n d’interrompre le déchargement on peut appuyer encore une fois sur le bouton DISCHARGE / CHARGE.

5. Quand toutes piles ont atteint la tension de

référence, le chargeur passe automatiquement à la fonction de chargement rapide. Le voyant DISCHARGE/CHARGE se rallume alors en rouge.

6. Dès que les piles seront complètement rechargées

– le BL-319 en décide complètement automatiquement en effectuant régulièrement des mesures - le chargeur passe automatiquement à la fonction chargeur-goutte. Le voyant DISCHARGE/ CHARGE s’allume en vert. Maintenant les piles seront mises constamment au chargement exact et sont donc prêtes à l’emploi à toute heure.10 Problèmes et solutions : Vérifi ez d’abord si l’adaptateur est bien branché sur la prise murale et/ou si la fi che du câble de l’adaptateur est bien en contact avec le chargeur. Problème : Le voyant rouge sur l’adaptateur ne s’allume pas. Lors du chargement, le voyant “discharge/ charge” ne s’allume pas. Cause possible : La prise murale n’est pas sous tension. Mauvais contact électrique. Les piles sont placées à l’envers dans le chargeur. Le commutateur 2/4 n’est pas en bonne position. Lors du chargement de deux piles, les piles n’ont pas été placées dans les deux compartiments de gauche. Une seule pile a été placée dans le chargeur. Solution : Vérifi ez si la prise murale est sous tension en y branchant un autre appareil électrique. Faites réparer la prise si nécessaire. Nettoyez les points de contact du chargeur et des piles. Placez les piles correctement dans le chargeur. Mettez le bouton du commutateur sur la position de gauche si vous ne chargez que deux piles. Placez les deux piles dans les deux compartiments de gauche. Placez une seconde pile dans le chargeur (du même type et de la même capacité).11 Les piles chauffent Trois piles ont été placées dans le chargeur et le com- mutateur se trouve dans la position ‘4’. Les piles sont déchargées “à fond”, car une ou plusieurs piles:

• n’ont pas été utili- sées pendant long- temps sont restées trop

• longtemps vides dans un appareil Les piles sont déchargées “à fond”, car une ou plusieurs piles est/sont défectueuse(s). Lors du chargement rapide, un courant relativement élevé traverse les piles, ce qui les chauffe beau-coup plus qu’un chargeur de piles normal. La température maximale est de 65°C. Placez une quatrième pile dans le chargeur (ou enlevez une des piles et mettez le commutateur sur la position ‘2). Placez les piles dans le chargeur comme indiqué. Si les piles ne sont pas défectueuses, le voyant discharge/charge» s’allumera au bout de quelques minutes. Remplacez les anciennes piles par des nouvelles.12 Technische Daten: Betriebsspannung: 12V-13,8VDC Ladespannung: AA; 2,8V/5,6V
