MODE D'EMPLOI BL329 ALECTO

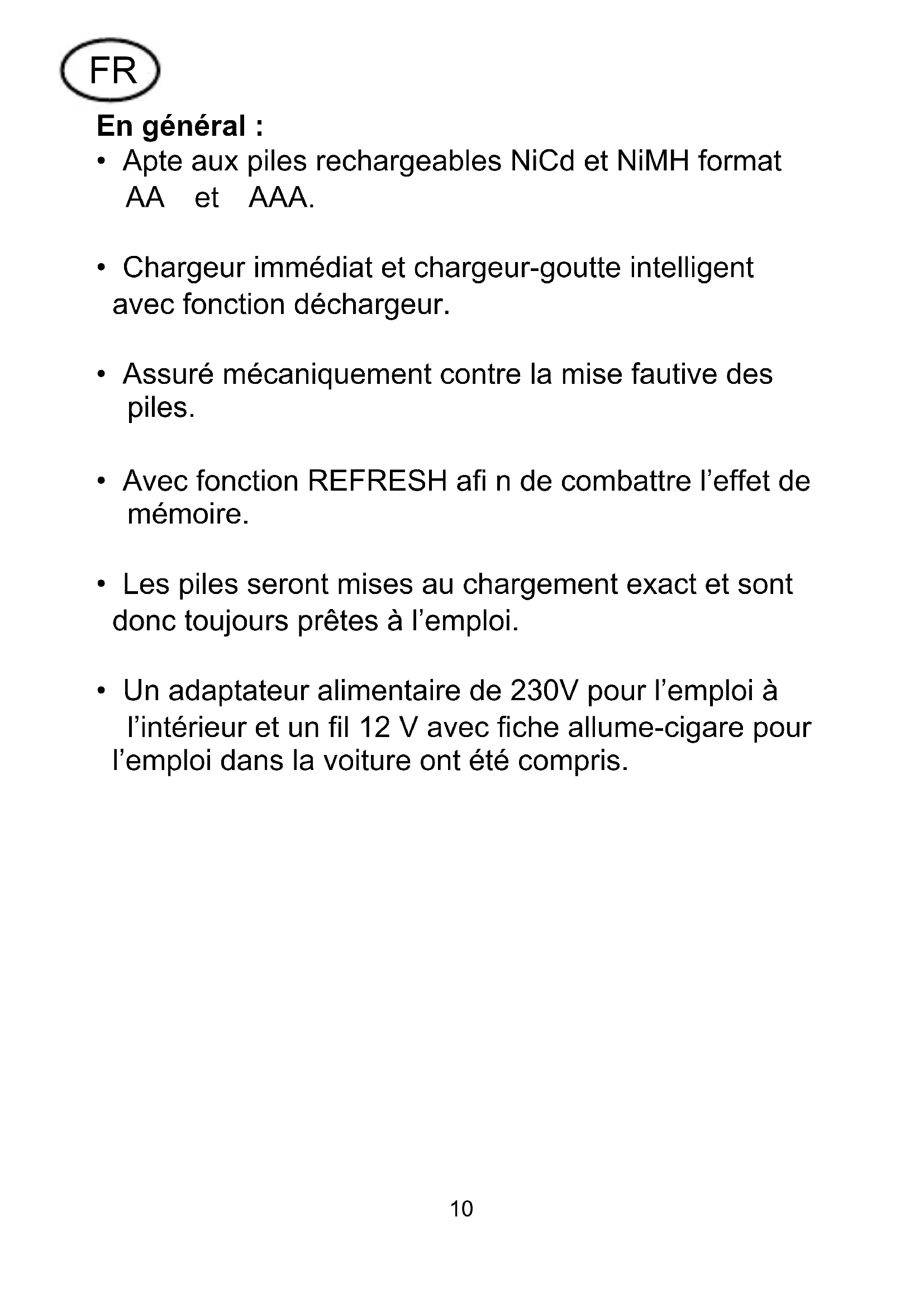

• Chargeur immédiat et chargeur-goutte intelligent avec fonction déchargeur.

• Assuré mécaniquement contre la mise fautive des piles.

• Avec fonction REFRESH afi n de combattre l’effet de mémoire.

• Les piles seront mises au chargement exact et sont donc toujours prêtes à l’emploi.

• Un adaptateur alimentaire de 230V pour l’emploi à l’intérieur et un fi l 12 V avec fi che allume-cigare pour l’emploi dans la voiture ont été compris. FR11 Utilisation :

1. Branchez l’adaptateur alimentaire ou le fi l 12V sur le

2. Mettez 2 piles dans les agrafes de chargement les

plus gauches et poussez le commutateur en état ‘2’ ou mettez 4 piles et poussez le commutateur en état ‘4’.

3. Branchez l’adaptateur alimentaire sur une prise de

230V ou tamponnez la fi che allume-cigare de 12V dans le point de branchement de la voiture. Après quelques secondes le voyant rouge DISCHARGE/ CHARGE s’allume et le chargement commence.

4. Appuyez sur le bouton DISCHARGE/CHARGE afi n

de décharger jusqu’à ce qu’une tension de référence de 1V est atteinte. Le voyant DISCHARGE/CHARGE s’allume en jaune. La fonction déchargement prend quelque temps (cela dépend de la capacité qui reste des piles). Afi n d’interrompre le déchargement on peut appuyer encore une fois sur le bouton DISCHARGE/ CHARGE.

5. Quand toutes piles ont atteint la tension de

référence, le chargeur passe automatiquement à la fonction de chargement rapide. Le voyant DISCHARGE/CHARGE se rallume alors en rouge.12

6. Dès que les piles seront complètement rechargées

– le BL-329 en décide complètement automatiquement en effectuant régulièrement des mesures - le chargeur passe automatiquement à la fonction chargeur-goutte. Le voyant DISCHARGE/ CHARGE s’allume en vert. Maintenant les piles seront mises constamment au chargement exact et sont donc prêtes à l’emploi à toute heure. Fonction refresh : En utilisant les piles NiCD, l’effet de mémoire se peut produire. Ça veut dire que –en cas d’un déchargement pas complet- la pile retient sa dernière capacité de sorte qu’au bout du temps la capacité réelle de la pile diminue considérablement. C’est pourquoi que le BL-329 a une fonction refresh pour ce type de pile où la pile est d’abord complètement déchargée. Il est à conseiller d’utiliser la fonction refresh une fois sur 10 processus de chargement.

1. Mettez 2 piles dans les agrafes de chargement

les plus gauches ou 4 piles et poussez le commutateur en état REFRESH (au milieu du commutateur). Le voyant REFRESH s’allume en jaune.

2. Après, le voyant REFRESH s’éteint et on peut mettre

en marche le processus de chargement comme décrit sous UTILISATION.13 Remarques :

• Le BL-329 est seulement apte aux piles rechargeables du type NiCD ou NiMH.

• Le chargeur est conçu pour le (dé)chargement de 2 ou 4 piles en même temps.

• Ne servez-vous que de piles du même type et de la même qualité.

• Utilisez le chargeur dans la voiture seulement à l’aide du fi l 12 V avec fi che allume-cigare ou à l’intérieur seulement avec l’adaptateur alimentaire compris.

• Evitez le choc et la chute du chargeur. Il faut consulter votre fournisseur en cas d’un défaut supposé. Faites le réparer seulement par du personnel qualifi é.

• livrez les piles vides à la déchetterie. Spécifi cations : alimentation : 12V-13,8VDC tension de chargement : AA : 2,8V/5,6V

courant de chargement : AA: 800mA chargement immédiate, 80mA chargement-goutte AAA: 300mA chargement immédiate, 30mA chargement-goutte Decharge: 85mA Puissance : 4,48VA (max.)14 Problèmes et solutions : Vérifi ez d’abord si l’adaptateur est bien branché sur la prise murale et/ou si la fi che du câble de l’adaptateur est bien en contact avec le chargeur. Problème : Le voyant rouge sur l’adaptateur ne s’allume pas. Lors du déchargement, le voyant “refresh” jaune ne s’allume pas. Lors du chargement, le voyant “discharge/ charge” ne s’allume pas. Cause possible : La prise murale n’est pas sous tension. Le bouton du commutateur n’est pas en bonne position. Mauvais contact électrique. Les piles sont placées à l’envers dans le chargeur. Mauvais contact électrique. Les piles sont placées à l’envers dans le chargeur. Solution : Vérifi ez si la prise murale est sous tension en y branchant un autre appareil électrique. Faites réparer la prise si nécessaire. Mettez le bouton du commutateur sur la position du milieu. Nettoyez les points de contact du chargeur et des piles. Placez les piles correctement dans le chargeur. Nettoyez les points de contact du chargeur et des piles. Placez les piles correctement dans le chargeur.15 Le bouton du commutateur n’est pas en bonne position. Lors du chargement de deux piles, les piles n’ont pas été placées dans les deux compartiments de gauche. Une seule pile a été placée dans le chargeur. Trois piles ont été placées dans le chargeur et le commutateur se trouve dans la position la plus à droite. Les piles sont déchargées “à fond”, car une ou plusieurs piles:

• n’ont pas été utili- sées pendant long- temps sont restées trop

• longtemps vides dans un appareil. Mettez le bouton du commutateur sur la position de gauche si vous ne chargez que deux piles. Placez les deux piles dans les deux compartiments de gauche. Placez une seconde pile dans le chargeur (du même type et de la même capacité). Placez une quatrième pile dans le chargeur ou enlevez une des piles. Mettez le commutateur sur la position la plus à gauche et mettez les deux piles à gauche dans le chargeur. Placez les piles dans le chargeur comme indiqué. Si les piles ne sont pas défectueuses, le voyant discharge/ charge» s’allumera au bout de quelques minutes.16 Les piles chauffent Une fois rechargées, les piles (NiCd) ont une durée limitée. Les piles sont déchargées “à fond”, car une ou plusieurs piles est/sont défectueuse(s) Lors du chargement rapide, un courant relativement élevé traverse les piles, ce qui les chauffe beau-coup plus qu’un chargeur de piles normal. La température maximale est de 65°C. Les piles sont vieilles et/ou subissent un ‘effet mémoire’. Remplacez les anciennes piles par des nouvelles. Déchargez la pile avec la fonction “refresh” en suivant le mode d’emploi et effectuez la procédure de chargement. Faites ceci plusieurs fois en fonction de l’effet mémoire de la pile.17 General:
