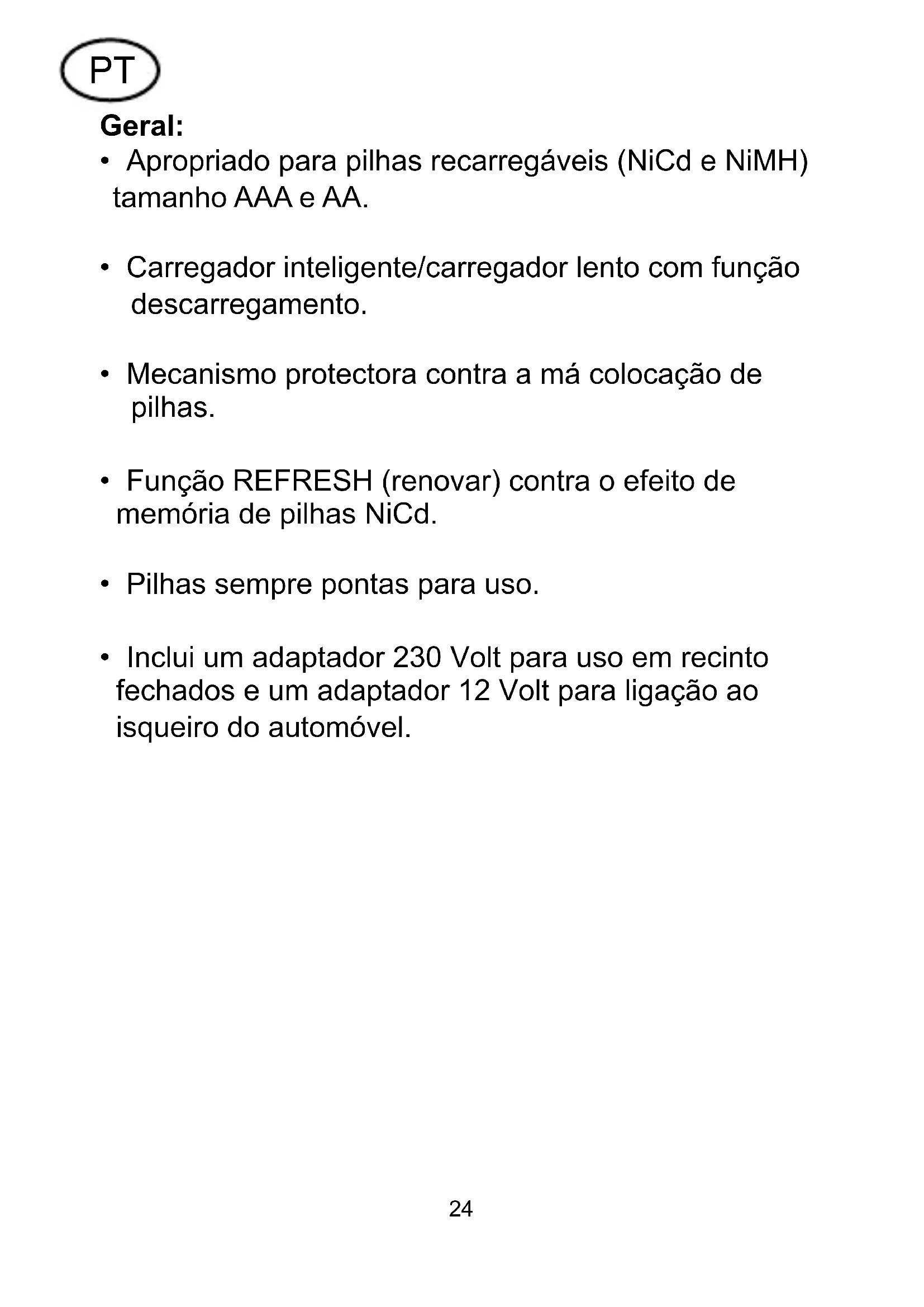

MANUAL DE UTILIZADOR BL329 ALECTO

• Apropriado para pilhas recarregáveis (NiCd e NiMH) tamanho AAA e AA.

• Carregador inteligente/carregador lento com função descarregamento.

• Mecanismo protectora contra a má colocação de pilhas.

• Função REFRESH (renovar) contra o efeito de memória de pilhas NiCd.

• Pilhas sempre pontas para uso.

• Inclui um adaptador 230 Volt para uso em recinto fechados e um adaptador 12 Volt para ligação ao isqueiro do automóvel. PT25 Funcionamento:

1. Ligue o adaptador de alimentação ou cabo

dealimentação 12V DC com o carregador.

2. Instale 2 pilhas do lado esquerdo do carregador e

coloque o interruptor na posição 2, ou instale 4 pilhas e coloque o interruptor na posição 4.

3. Ligue o adaptador de alimentação à saída 230V ou

ligue a fi cha de isqueiro 12V à entrada. Após alguns segundos o indicador LED DISCHARGE/CHARGE (descarregar/carregar) iluminará a vermelho, signifi ca que o carregamento iniciou.

4. Pressione o botão DISCHARGE/CHARGE para, em

primeiro lugar, descarregar as pilhas. Isto processo vai igualar os níveis antes de iniciar o carregamento. O indicador LED iluminará a amarelo. Este modo de descarga irá demorar algum tempo, dependendo na capacidade das pilhas instaladas. Para interromper o modo descarga, e dar inicio ao carregamento, pressione o botão DISCHARGE/ CHARGE.

5. Quando as pilhas estiverem descarregadas, o

BL-329 passa automaticamente ao modo de carregamento. O indicador LED iluminará a vermelho novamente.26

6. Quando as pilhas estiverem totalmente carregadas,

o BL-329 mede continuamente o nível de carregamento das pilhas, através da medição ÄV. O indicador LED iluminará a verde, quando o carregador passar ao modo carregamento lento. As pilhas mantém-se desta forma sempre carregadas e prontas para serem utilizadas. Refresh (renovar) : Permite eliminar o efeito de memória não desejada encontrada nas pilhas NiCd e certifi car que as pilhas NiCd funcionam de acordo com a sua inteira capacidade.

1. Para activar a função REFRESH MEMORY,

posicione o botão REFRESH no centro (entre o 2 e o

2. Quando o indicador LED desligar, posicione o botão

em 2 ou 4 para automaticamente começar a carregar as pilhas.27 Observação:

• Apropriado apenas para pilhas NiCd e NiMH, tamanho AA ou AAA.

• Instale sempre 2 ou 4 pilhas para carregar/ descarregar.

• Não deve misturar diferentes tipos de pilhas no mesmo compartimento. Quando estiver a carregar pilhas no compartimento 1 ou compartimento 2, as pilhas devem ser do mesmo tipo, tamanho e capacidade. Deve utilizar o carregador apenas em recintos fechados ou no carro, evite humidade.

• Não deve deixar cair o carregador , no caso de problemas ou avaria, recorra a pessoal qualifi cado para reparação.

• Se não estiver a utilizar o carregador, deve desligar pela tomada.

• Colocar as pilhas gastas no local para esse efeito. Não juntar ao lixo domestico. Especifi cações: Fonte de alimentação: 12V-13,8 VDC Voltagem de carrega: AA 2,8V / 5, 6V

Corrente de carga: AA 800mA (carga rápida) 80mA (carga lenta) AAA; 300mA (carga rápida) 30mA (carga lenta) Potência necessária: 4,48VA (max)28 Possíveis problemas e soluções: Deve sempre, em primeiro lugar, verifi car se o adaptador está ligado à corrente eléctrica - 230V AC ou ao esqueiro do automóvel - 12V DC Problemas: O LED vermelho no adaptador não ilumina. O LED amarelho não ilumina quando em modo “refresh” O LED “discarga/ carga” não ilumina quando em modo de carregamento. Possível Causa: Sem corrente na tomada. O botão não está correctamente posicionado. Mau contacto eléctrico. As pilhas não estão colocadas correctamente. Mau contacto eléctrico. As pilhas não estão colocadas correctamente. O botão não está correctamente posicionado Solução: Verifi que a tomada ligando outro equipamento. O botão preto deve de estar posicionado ao meio(centro) Limpe o o carregador bem como as pilhas no ponto onde se contactam. Instale as pilhas correctamente. Limpe o o carregador bem como as pilhas no ponto onde se contactam. Instale as pilhas correctamente. O botão preto deve de estar posicionado à esquerda (2 pilhas) ou à direita (4 pilhas)29 As pilhas aquecem. Carregar apenas 2 pilhas, estas não se encontram no compartimento da esquerda. Apenas uma pilha está colocada. Apenas 3 pilhas estão colocadas, e o botão está selecionado para 4 pilhas. As pilhas estão completamente descarregadas porque:

• não foram utilizadas por um longo periodo de tempo

• Estavam descarregadas e instaladas no aparelho. Uma ou mais pilhas com defeito. No modo “quick- charge”, as pilhas poderão aquecer devido a elevada corrente que passa pelas mesmas.A temperatura máxima (65ºC) poderá parecer demaseado mas é perfeitamente normal para pilhas. Instale novamente as 2 pilhas no compartimento da esquerda. Instale a 2ª pilha (do mesmo tipo e qualidade). Instale a 4ª pilha ou retir uma pilha. Verifi que a posição do botão (2 ou 4 pilhas). Mantenha as pilhas no carregador. Se não tiverem qualquer defeito, o carregamento terá efeito em poucos minutos. Mude de pilhas N.a.30 As pilhas descarregam muito rapidamente. As pilhas são velhas e/ou tem o efeito de memória . Descarregue as pilhas completamente utilizando a função “refresh” uma ou mais vezes. Se isto não resolver o problema, deve mudar as pilhas.31 General:
