BL329 - Cargador de batería ALECTO - Manual de uso y guía de instrucciones gratis

Tipo de producto	Cargador de pilas
Marca	Alecto
Modelo	BL329
Pilas compatibles	NiCd y NiMH, formatos AA y AAA
Número de pilas	2 o 4 pilas simultáneamente
Tensión de alimentación	12-13,8 VDC (mediante adaptador 230V o cable 12V mechero)
Tensión de carga AA	2,8 V (2 pilas) / 5,6 V (4 pilas)
Tensión de carga AAA	2,8 V (2 o 4 pilas)
Corriente de carga AA	800 mA (carga rápida) / 80 mA (carga de goteo)
Corriente de carga AAA	300 mA (carga rápida) / 30 mA (carga de goteo)
Corriente de descarga	85 mA
Potencia máxima	4,48 VA
Funciones	Carga rápida, carga de goteo, descarga, función Refresh (antiefecto memoria)
Indicadores luminosos	Rojo (carga), amarillo (descarga/refresh), verde (carga de goteo)
Protección	Asegurada mecánicamente contra la inversión de pilas
Accesorios incluidos	Adaptador de red 230V y cable 12V mechero
Mantenimiento	Limpiar los contactos con un paño seco; no exponer a la humedad
Seguridad	Usar únicamente con los accesorios suministrados; evitar golpes y caídas
Reparabilidad	Reparar únicamente por personal cualificado

Preguntas frecuentes - BL329 ALECTO

¿Qué tipos de pilas puedo usar con el cargador Alecto BL329?

El cargador está diseñado para pilas recargables de tipo NiCd y NiMH en formatos AA (LR6) y AAA (LR03). No use pilas alcalinas ni otros tipos no recargables.

¿Cuántas pilas puedo cargar a la vez?

Puede cargar 2 o 4 pilas simultáneamente. Use el interruptor en posición '2' para dos pilas (colocadas en los compartimentos izquierdos) o en posición '4' para cuatro pilas.

¿Cómo iniciar la carga?

Inserte las pilas, ajuste el interruptor en '2' o '4', luego conecte el adaptador de red o el cable de 12V. El indicador DISCHARGE/CHARGE se enciende en rojo, indicando el inicio de la carga rápida.

¿Qué hacer si el indicador rojo no se enciende?

Primero verifique que el tomacorriente tenga tensión y que el adaptador esté bien conectado. Si el problema persiste, limpie los contactos del cargador y de las pilas, o asegúrese de que las pilas estén colocadas correctamente (respetando la polaridad).

¿Cómo usar la función Refresh (refresco)?

Coloque el interruptor en posición central (REFRESH). El indicador amarillo se enciende. Después de que se apague, puede iniciar la carga normalmente. Esta función descarga completamente las pilas para combatir el efecto memoria en las pilas NiCd.

¿Qué significa cada color del indicador?

Rojo: carga rápida en curso. Amarillo: descarga o refresh en curso. Verde: carga de goteo (pilas mantenidas a plena carga).

¿Por qué mis pilas se calientan durante la carga?

Durante la carga rápida, una corriente alta (800 mA para AA) atraviesa las pilas, lo que puede calentarlas hasta 65°C. Es normal. Asegúrese de no cubrir el cargador durante el uso.

¿El cargador se puede usar en un automóvil?

Sí, use el cable 12V con enchufe mechero suministrado. Conéctelo al toma 12V de su vehículo. No lo use con un adaptador no suministrado.

¿Qué hacer si el indicador refresh amarillo no se enciende?

Asegúrese de que el interruptor esté bien en posición central (REFRESH). También verifique el buen contacto de las pilas y su orientación. Si el indicador permanece apagado, limpie los contactos.

¿Cómo saber cuándo las pilas están completamente cargadas?

El cargador cambia automáticamente al modo carga de goteo una vez que las pilas están llenas. El indicador entonces cambia a verde. Las pilas se mantienen en su capacidad óptima.

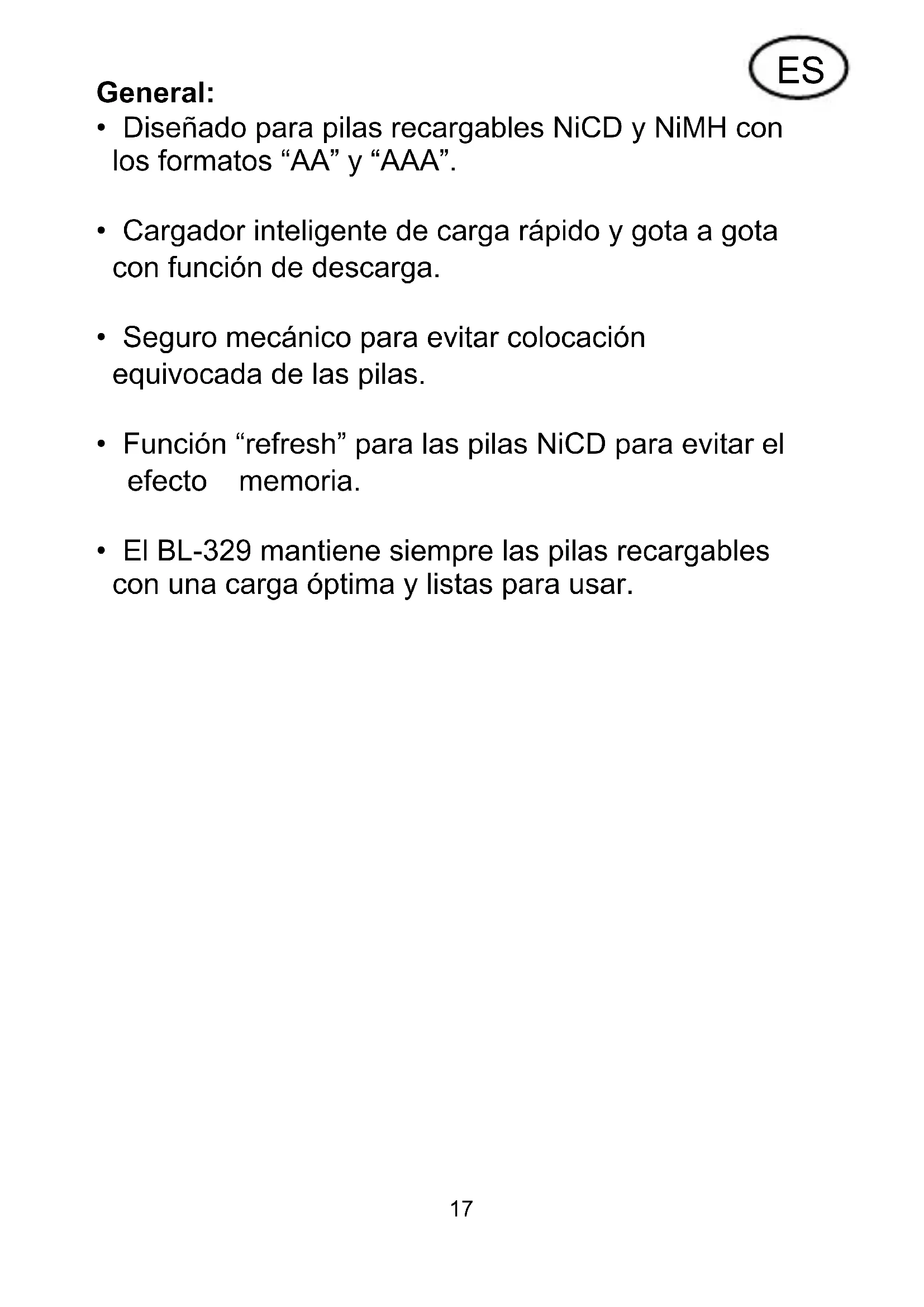

MANUAL DE USUARIO BL329 ALECTO

- Diseñado para pilas recargables NiCD y NiMH con los formatos “AA” y “AAA”.

- Cargador inteligente de carga rápido y gota a gota con función de descarga.

- Seguro mecánico para evitar colocación equivocada de las pilas.

- Función “refresh” para las pilas NiCD para evitar el efecto memoria.

- El BL-329 mantiene siempre las pilas recargables con una carga óptima y listas para usar.

Uso:

1. Conecte el cargador a la red eléctrica mediante el alimentador suministrado o en su mechero de coche mediante el cable de 12 voltios

2. Coloque 2 pilas recargables en los compartimientos más a la izquierda y coloque el selector en posición "2" o coloque 4 pilas recargables y coloque el selector en "4".

3. Conecte el alimentador en una toma de corriente 230V, o conecte el cable coche 12V en la toma de su coche. En unos segundos se enciende el testigo LED de color rojo y la carga empieza.

4. Accione la tecla “DISCHARGE/CHARGE para descargar totalmente las pilas recargables. El testigo amarillo de “DISCHARGE/CHARGE” se enciende ahora.

La función de descarga necesita un tiempo (dependiendo de la capacidad residual) y puede ser saltado en caso de querer cargar rápidamente la pilas recargables. Para saltar la función de descarga accione de nuevo la tecla “DISCHARGE/CHARGE”.

1. Después de la descarga el cargador automáticamente empieza a cargar las pilas recargables. Ahora se encenderá el piloto rojo "DISCARGE/CHARGE".

2. Después de la carga el cargador automáticamente empieza a cargar las pilas recargables gota a gota. Ahora se encenderá el piloto verde “DISCARGE/CHARGE”. El cargador mantiene las pilas recargables en su capacidad óptima y están listas para usar.

La función “refresh”:

Para evitar al máximo el efecto memoria en la pilas recargables NiCD se recomienda usar esta función cada 10 cargas. El tiempo necesario depende de las condiciones de las pilas recargables. En cualquier momento se puede interrumpir esta función.

1. Coloque 2 pilas recargables en los compartimientos a la izquierda o 4 pilas recargables y coloque en conmutador en el medio “REFRESH”. El testigo amarillo “REFRESH” se encenderá.
2. Al terminar la función “REFRESH” el testigo se apagará y se puede iniciar la carga según este manual.

Notas:

• Solo para el uso de pilas recargables.
• Use el cargador en caso o en el coche con el alimentador suministrado.
• Evite caídos y golpes del cargador. Si se presenta algún defecto výase con el cargador al punto de venta. El cargador solo puede ser reparado por personal cualifi cado.
• El cargador esta diseñado para cargar 2 o 4 pilas recargables (cargar 1 o 3 pilas recargables no es posible) y la pareja siempre h de ser del mismo tipo y capacidad.

- No deben ser tiradas a la basura común, sino en un lugar apropiado o bien entregadas a su proveedor.

Especifi caciones:

Alimentación de la red: 12V-13,8VDC

Tensión de carga: AA 2,8V/5,6V

AAA

2,8V/5,6

Corriente de carga: AA 800mA Carga rápida

80mA carga trickle

AAA 300mA Carga rápida

30mA carga trickle

Potencia:

4,48VA

(max.)

Posibles problemas y soluciones:

Primero compruebe si el adaptador de corriente está conectado a la toma de 230 AC o el enchufe de 12 V está conectado al encendedor del coche.

Problema:	Posible causa:	Solución:
El LED rojo del adaptador de corriente no se enciende.	No hay corriente en la toma de pared.	Compruebe la corriente principal conectando otro aparato a la toma de pared.
El LED amarillo no se enciende en el modo refrescado.	El interruptor no se encuentra en la posición correcta.	El interruptor debería estar situado en la posición central.
	Mal contacto eléctrico.	Limpie los contactos del cargador junto con los contactos de las pilas
	Las pilas no están instaladas correctamente	Reinstale las pilas correctamente.
El LED descarga/carga no se enciende en el modo de carga	Mal contacto eléctrico.	Limpie los contactos del cargador junto con los contactos de las pilas
	Las pilas no están instaladas correctamente.	Reinstale las pilas correctamente.
	El interruptor no se encuentra en la posición correcta.	El interruptor debería estar situado a la izquierda (2 pilas) o a la derecha (4 pilas)
	Al cargar únicamente 2 pilas, éstas no se encuentran en las 2 celdas de la izquierda.	Reinstale las 2 pilas en las 2 celdas del extremo izquierdo.
	Solamente una pila se encuentra instalada.	Instale una segunda pila (del mismo tipo y capacidad.
	Solamente hay 3 pilas instaladas y el interruptor se encuentra en la posición para 4 baterias.	Instale una 4a pila o quite una. Compruebe la posición del interruptor (2 o 4 pilas)
	Las pilas están completamente vacias porque:* no se han usado en un período muy largo de tiempo.* estaban vacías y seguían instaladas en el aparato	Mantenga las pilas en el cargador. Si no son defectuosas, empezarán a cargar en un par de minutos.
	Una o mas pilas son defectuosas	Cambie las pilas defectuosas.
Las pilas se calientan	En el modo de carga rápida, una corriente muy alta fl uye por las pilas calentandolas.La temperatura máxima permitida de 65°C parece caliente pero es aceptable para las pilas.	N.a.
Las pilas totalmente cargadas se descargan rapidamente	Las pilas son viejas o tienen el efecto memoria.	Descargue totalmente las pilas con la función refrescado una o mas veces.En caso que ésto no solucione el problema, las pilas deben ser cambiadas.
