GEBRUIKSAANWIJZING BL329 ALECTO

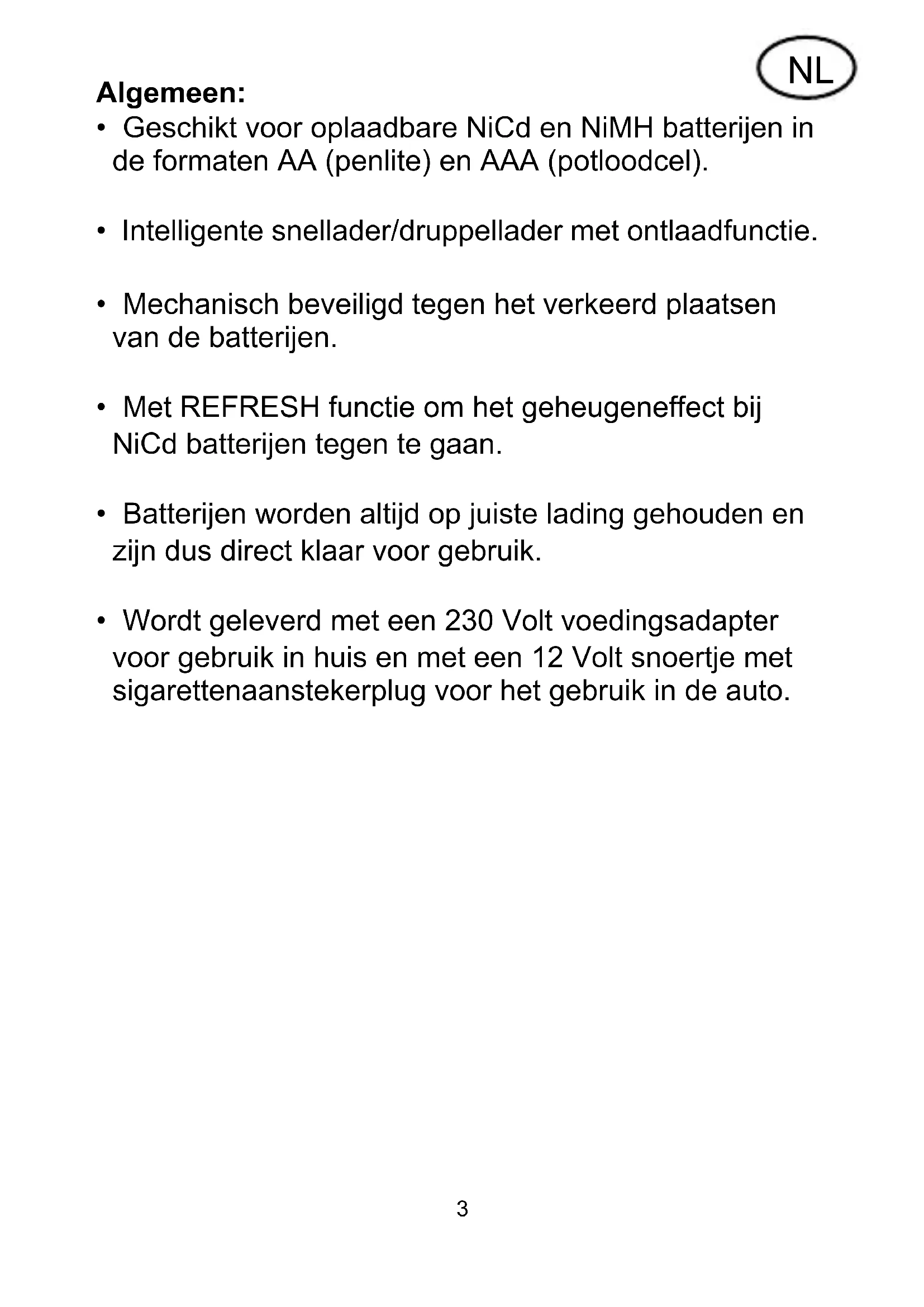

• Geschikt voor oplaadbare NiCd en NiMH batterijen in de formaten AA (penlite) en AAA (potloodcel).

• Intelligente snellader/druppellader met ontlaadfunctie.

• Mechanisch beveiligd tegen het verkeerd plaatsen van de batterijen.

• Met REFRESH functie om het geheugeneffect bij NiCd batterijen tegen te gaan.

• Batterijen worden altijd op juiste lading gehouden en zijn dus direct klaar voor gebruik.

• Wordt geleverd met een 230 Volt voedingsadapter voor gebruik in huis en met een 12 Volt snoertje met sigarettenaanstekerplug voor het gebruik in de auto. NL4 Gebruik:

1. Sluit de voedingsadapter of het 12 Volt snoertje aan

2. Plaats 2 batterijen in de meest linkse laadklemmen

en schuif de schakelaar in positie ‘2’ of plaats 4 batterijen en schuif de schakelaar in positie ‘4’.

3. Doe de voedingsadapter in een 230 Volt stopcontact

of plug de 12 Volt aanstekerplug in de aansluiting voor de sigarettenaansteker in de auto. Na enkele seconden licht de DISCHARGE/CHARGE LED rood op en wordt met het laden begonnen. 4 Druk nu op de knop DISCHARGE/CHARGE om alle batterijen eerst tot een gelijke referentiespanning van 1V te ontladen. De DISCHARGE / CHARGE LED licht geel op. Deze functie vergt enige tijd (afhankelijk van de restcapaciteit van de batterijen). Om dit ontlaad- proces te onderbreken kan men nogmaals op de DISCHARGE/CHARGE knop drukken. 5 Wanneer alle batterijen tot 1V zijn ontladen, schakelt de lader automatisch over op snelladen. De DISCHARGE/CHARGE LED licht weer rood op.5

6. Zodra de batterijen geheel opgeladen zijn, dit

bepaalt de BL-329 geheel automatisch door het regelmatig uitvoeren van delta-V metingen, schakelt de lader automatisch over op druppelladen. De DISCHARGE/CHARGE LED wordt nu groen. De batterijen worden nu constant op juiste lading gehouden en zijn dus op ieder moment geschikt voor gebruik. Refresh functie: Bij NiCd batterijen kan het geheugeneffect optreden. Dit houdt in dat bij het niet volledig ontladen, de batterij zijn laatste restcapaciteit onthoudt zodat na verloop van tijd de werkelijke capaciteit van de batterij aanzienlijk afneemt. De BL-329 heeft daarom voor dit type batterij een refresh functie waarbij de batterij eerst volledig ontladen wordt. Het is raadzaam om eens per 10 laadprocessen de refresh functie te gebruiken. De benodigde tijd is afhankelijk van de conditie van de batterij. De functie kan te allen tijde worden onderbroken.

1. Plaats 2 batterijen in de meest linkse laadklemmen

of 4 batterijen en schuif de schakelaar in de stand ‘REFRESH’ (dit is de middenstand van de schakelaar). De REFRESH LED licht nu geel op.

2. Na afl oop zal de REFRESH LED doven en kan men

het laadproces als onder ‘gebruik’ beschreven opstarten.6 Opmerkingen:

• De BL-329 is alleen geschikt voor oplaadbare batterijen van het type NiCd (Nikkel-Cadmium) of NiMH (Nikkel-Metaal-Hydride).

• De lader is ontworpen voor het (ont)laden van 2 of van 4 batterijen tegelijk.

• Gebruik alleen batterijen van een zelfde type en capaciteit.

• Gebruik de lader alleen in de auto met het meege- leverde 12 Volt snoertje met sigarettenaanstekerplug of binnenshuis met de meegeleverde voedings- adapter.

• Vermijd stoten of vallen van de lader. Bij een vermeend defect uw leverancier raadplegen. De lader alleen door gekwalifi ceerd personeel laten repareren.

Laadstroom: AA; 800mA snelladen 80mA druppelladen AAA; 300mA snelladen 30mA druppelladen Ontlaadstroom: 85mA Vermogen: 4,48VA (max.)7 Mogelijke problemen & oplossingen: Controleer vooraf altijd of de adapter op de wandcontact- doos is aangesloten en/of dat de steker van de adapter- kabel contact maakt met de lader. Probleem Rode lampje op de adapter licht niet op. Bij het ontladen licht de gele “refresh” LED niet op. Bij het laden licht de “discharge/charge” LED niet op. Mogelijke oorzaak Op de wandcontact- doos staat geen spanning. De schakelaar staat niet in de correcte positie. Slecht elektrisch contact. De batterijen zijn verkeerd om in de lader geplaatst. Slecht elektrisch contact. De batterijen zijn verkeerd om in de lader geplaatst. De schakelaar staat niet in de correcte positie. Oplossing Controleer m.b.v. een ander elektrisch apparaat of er spanning op de wandcontactdoos staat en verhelp zonodig dit probleem. Zet de schakelaar in de middelste stand. Reinig de contacten van zowel de lader als van de batterijen. Plaats de batterijen op de juiste manier in de batterijlader. Reinig de contacten van zowel de lader als de batterijen. Plaats de batterijen op de juiste manier in de batterijlader. Zet de schakelaar in de linker stand indien maar twee batterijen geladen worden.8 Bij het laden van twee batterijen zijn de batterijen niet in de linker twee batterijvakken geplaatst. Er is slechts één batterij in de lader geplaatst. Er zijn drie batterijen in de lader geplaatst en de schakelaar staat in de meest rechtse stand. De batterijen zijn “diep” ontladen doordat één of meerdere batterijen:

• lang niet zijn gebruikt

• toen ze al leeg waren te lang in een appa- raat hebben gezeten. De batterijen zijn “diep” ontladen doordat één of meerdere batterijen defect zijn. Plaats de twee batterijen in de twee linker batterijvakken. Plaats een tweede batterij in de lader (van het zelfde type en met de zelfde capaciteit). Plaats een vierde batterij in de lader of verwijder één van de batterijen. Zet de schakelaar in de correcte stand (2 of 4) Plaats de batterijen op de voorgeschreven wijze in de lader. Indien de batterijen niet defect zijn zal de “discharge/charge” LED na een paar minuten alsnog oplichten. Vervang de oude batterijen voor nieuwe.9 Batterijen worden warm/heet. De (NiCd) batterijen gaan maar kort mee na opladen. Door het “snelladen” loopt een relatief hoge stroom door de batterijen, waardoor de batterijen veel warmer worden dan bij een normale batterijlader. Batterijen mogen max 65 °C worden, een temperatuur die heet ervaren wordt. De batterijen zijn oud en/of hebben last van het geheugen effect. n.v.t. Ontlaad de batterij met de “refresh” functie volgens de handleiding en voer vervolgens een laadcyclus uit. Doe dit afhankelijk van de mate van het geheugeneffect meerdere malen.10 En général :
