GEBRUIKSAANWIJZING BL 319 ALECTO

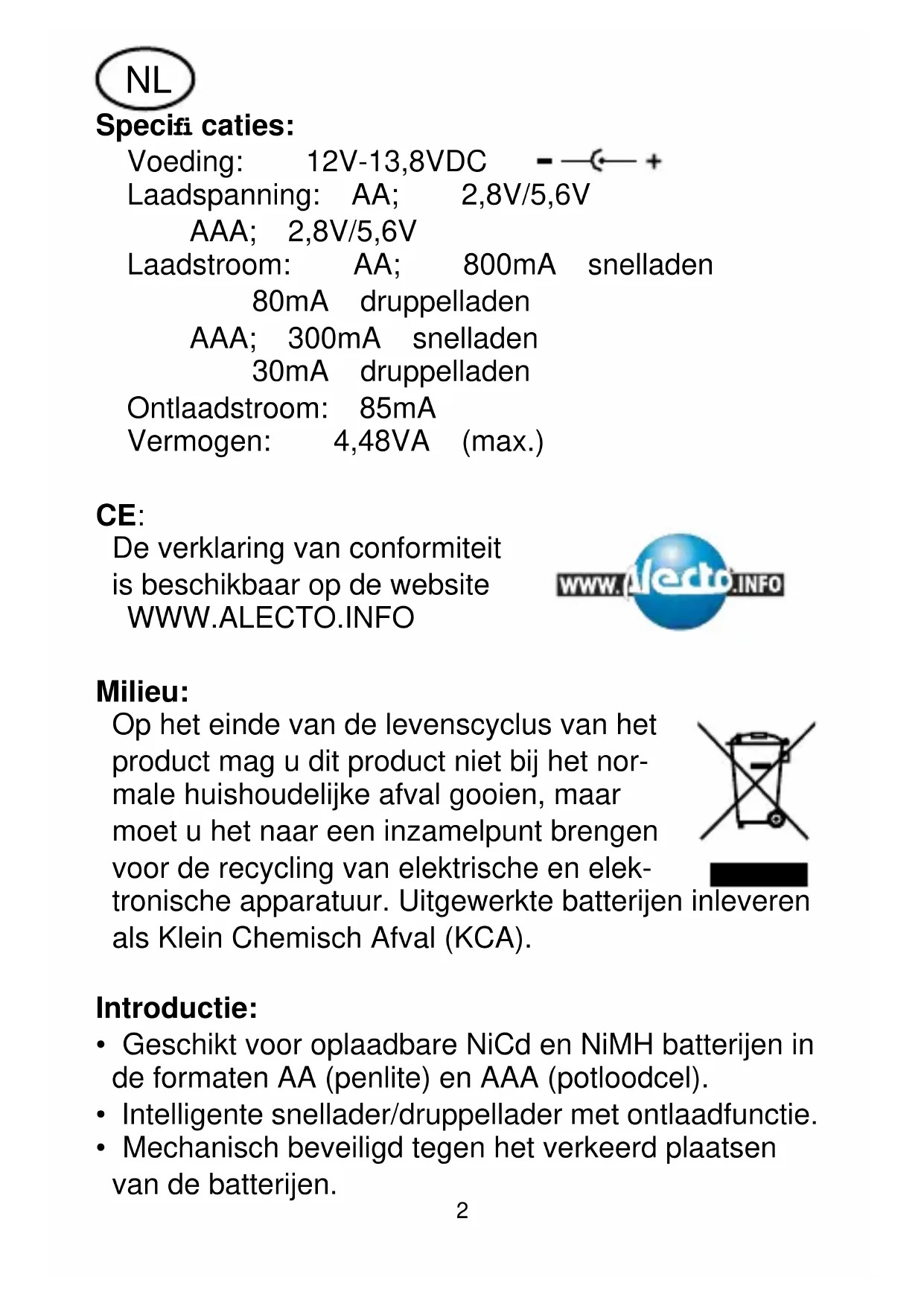

Milieu: Op het einde van de levenscyclus van het product mag u dit product niet bij het nor- male huishoudelijke afval gooien, maar moet u het naar een inzamelpunt brengen voor de recycling van elektrische en elek- tronische apparatuur. Uitgewerkte batterijen inleveren als Klein Chemisch Afval (KCA). Introductie:

• Geschikt voor oplaadbare NiCd en NiMH batterijen in de formaten AA (penlite) en AAA (potloodcel).

• Intelligente snellader/druppellader met ontlaadfunctie.

• Mechanisch beveiligd tegen het verkeerd plaatsen van de batterijen.3

• Batterijen worden altijd op juiste lading gehouden en zijn dus direct klaar voor gebruik.

• Wordt geleverd met een 230 Volt voedingsadapter voor gebruik in huis en met een 12 Volt snoertje met sigarettenaanstekerplug voor het gebruik in de auto. Attentie:

• De BL-319 is alleen geschikt voor oplaadbare batterijen van het type NiCd (Nikkel-Cadmium) of NiMH (Nikkel-Metaal-Hydride).

• De lader is ontworpen voor het (ont)laden van 2 of van 4 batterijen tegelijk.

• Gebruik de lader alleen in de auto met het meege- leverde 12 Volt snoertje met sigarettenaanstekerplug of binnenshuis met de meegeleverde voedings- adapter.

• Gebruik alleen batterijen van een zelfde type en capaciteit.

• Vermijd stoten of vallen van de lader. Bij een ver- meend defect uw leverancier raadplegen. De lader alleen door gekwalifi ceerd personeel laten repareren. Laadtijden: Laadtijden van batterijen zijn afhankelijk van het vermogen van de batterij (capaciteit), de rest- spanning (in geval van DISCHARGE) en van de conditie van de batterij. Ter indicatie: batterij- batterij- laadtijd: formaat: capaciteit: AAA 600mAh ca 2,8 uur AA 800mAh ca 1,4 uur AA 2400mAh ca 4,2 uur4 Gebruik:

1. Sluit de voedingsadapter of het 12 Volt snoertje aan

2. Plaats 2 batterijen in de meest linkse laadklemmen

en schuif de schakelaar in positie ‘2’ of plaats 4 batterijen en schuif de schakelaar in positie ‘4’.

3. Doe de voedingsadapter in een 230 Volt stopcontact

of plug de 12 Volt aanstekerplug in de aansluiting voor de sigarettenaansteker in de auto. Na enkele seconden licht de DISCHARGE/CHARGE LED rood op en wordt met het laden begonnen. 4 Druk nu op de knop DISCHARGE/CHARGE om alle batterijen eerst tot een gelijke referentiespanning van 1V te ontladen. De DISCHARGE / CHARGE LED licht geel op. Deze functie vergt enige tijd (afhankelijk van de restcapaciteit van de batterijen). Om dit ontlaad- proces te onderbreken kan men nogmaals op de DISCHARGE/CHARGE knop drukken. 5 Wanneer alle batterijen tot 1V zijn ontladen, schakelt de lader automatisch over op snelladen. De DISCHARGE/CHARGE LED licht weer rood op.

6. Zodra de batterijen geheel opgeladen zijn, dit

bepaalt de BL-319 geheel automatisch door het regelmatig uitvoeren van delta-V metingen, schakelt de lader automatisch over op druppelladen. De DISCHARGE/CHARGE LED wordt nu groen. De batterijen worden nu constant op juiste lading gehouden en zijn dus op ieder moment geschikt voor gebruik.5 Mogelijke problemen & oplossingen: Controleer vooraf altijd of de adapter op een wandcontact-doos is aangesloten en/of dat de steker van het adapter-snoer contact maakt met de lader. Probleem: Rode lampje op de adapter licht niet op. Bij het laden licht de “discharge/charge” LED niet op. Mogelijke oorzaak: Op de wandcontact- doos staat geen spanning. Slecht elektrisch contact. De batterijen zijn verkeerd om in de lader geplaatst. De 2/4 schakelaar staat niet in de correcte positie. Bij het laden van twee batterijen dienen deze in de linker laad-vakken te worden geplaatst. Er is slechts één batterij in de lader geplaatst. Oplossing: Controleer m.b.v. een ander elektrisch apparaat of er spanning op de wandcontactdoos staat en verhelp zonodig dit probleem. Reinig de contacten van zowel de lader als de batterijen. Plaats de batterijen op de juiste manier in de batterijlader. Zet de schakelaar in de linker stand indien maar twee batterijen geladen worden. Plaats de twee batterijen in de linker laadvakken. Plaats een tweede batterij in de lader (van het zelfde type en met de zelfde capaciteit).6 Batterijen worden warm/heet. Er zijn drie batterijen in de lader geplaatst en de schakelaar staat in positie ‘4’. De batterijen zijn “diep” ontladen doordat één of meerdere batterijen:

• lang niet zijn gebruikt

• toen ze al leeg waren te lang in een apparaat hebben gezeten. De batterijen zijn “diep” ontladen doordat één of meerdere batterijen defect zijn. Door het “snelladen” loopt een relatief hoge stroom door de batterijen, waardoor de batterijen veel warmer worden dan bij een normale batterijlader. Batterijen mogen max 65 °C worden, een temperatuur die heet ervaren wordt. Plaats een vierde batterij in de lader (of verwijder één van de batterijen en zet de schakelaar in positie (2’) Plaats de batterijen op de voorgeschreven wijze in de lader. Indien de batterijen niet defect zijn zal de “discharge/charge” LED na een paar minuten alsnog oplichten. Vervang de oude batterijen voor nieuwe. n.v.t.7 Spécifi cations : alimentation : 12V-13,8VDC tension de chargement : 2,8V/5,6V courant de chargement : AA: 800mA (chargement rapide) 80mA (chargement goutte-à-goutte) AAA: 300mA (chargement rapide) 30mA (chargement goutte-à-goutte) decharge : 85mA puissance : 4,48VA (max.) CE : Vous retrouverez la déclaration de conformité sur le website
