GEBRUIKSAANWIJZING LE180 ALECTO

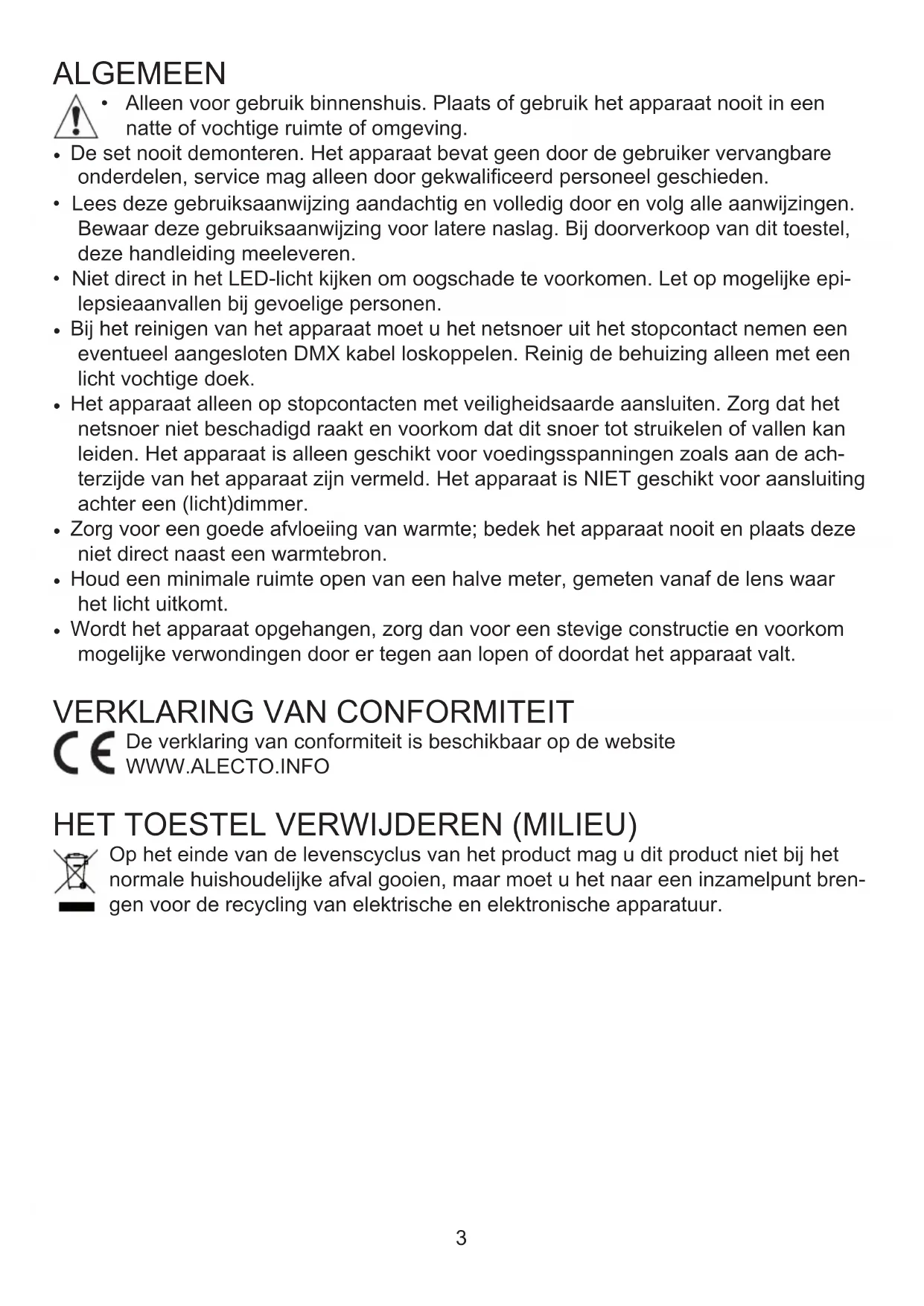

• Alleen voor gebruik binnenshuis. Plaats of gebruik het apparaat nooit in een natte of vochtige ruimte of omgeving.

• De set nooit demonteren. Het apparaat bevat geen door de gebruiker vervangbare onderdelen, service mag alleen door gekwaliceerd personeel geschieden.

• Lees deze gebruiksaanwijzing aandachtig en volledig door en volg alle aanwijzingen. Bewaar deze gebruiksaanwijzing voor latere naslag. Bij doorverkoop van dit toestel, deze handleiding meeleveren.

• Niet direct in het LED-licht kijken om oogschade te voorkomen. Let op mogelijke epi- lepsieaanvallen bij gevoelige personen.

• Bij het reinigen van het apparaat moet u het netsnoer uit het stopcontact nemen een eventueel aangesloten DMX kabel loskoppelen. Reinig de behuizing alleen met een licht vochtige doek.

• Het apparaat alleen op stopcontacten met veiligheidsaarde aansluiten. Zorg dat het netsnoer niet beschadigd raakt en voorkom dat dit snoer tot struikelen of vallen kan leiden. Het apparaat is alleen geschikt voor voedingsspanningen zoals aan de ach- terzijde van het apparaat zijn vermeld. Het apparaat is NIET geschikt voor aansluiting achter een (licht)dimmer.

• Zorg voor een goede afvloeiing van warmte; bedek het apparaat nooit en plaats deze niet direct naast een warmtebron.

• Houd een minimale ruimte open van een halve meter, gemeten vanaf de lens waar het licht uitkomt.

• Wordt het apparaat opgehangen, zorg dan voor een stevige constructie en voorkom mogelijke verwondingen door er tegen aan lopen of doordat het apparaat valt.

VERKLARING VAN CONFORMITEIT

De verklaring van conformiteit is beschikbaar op de website

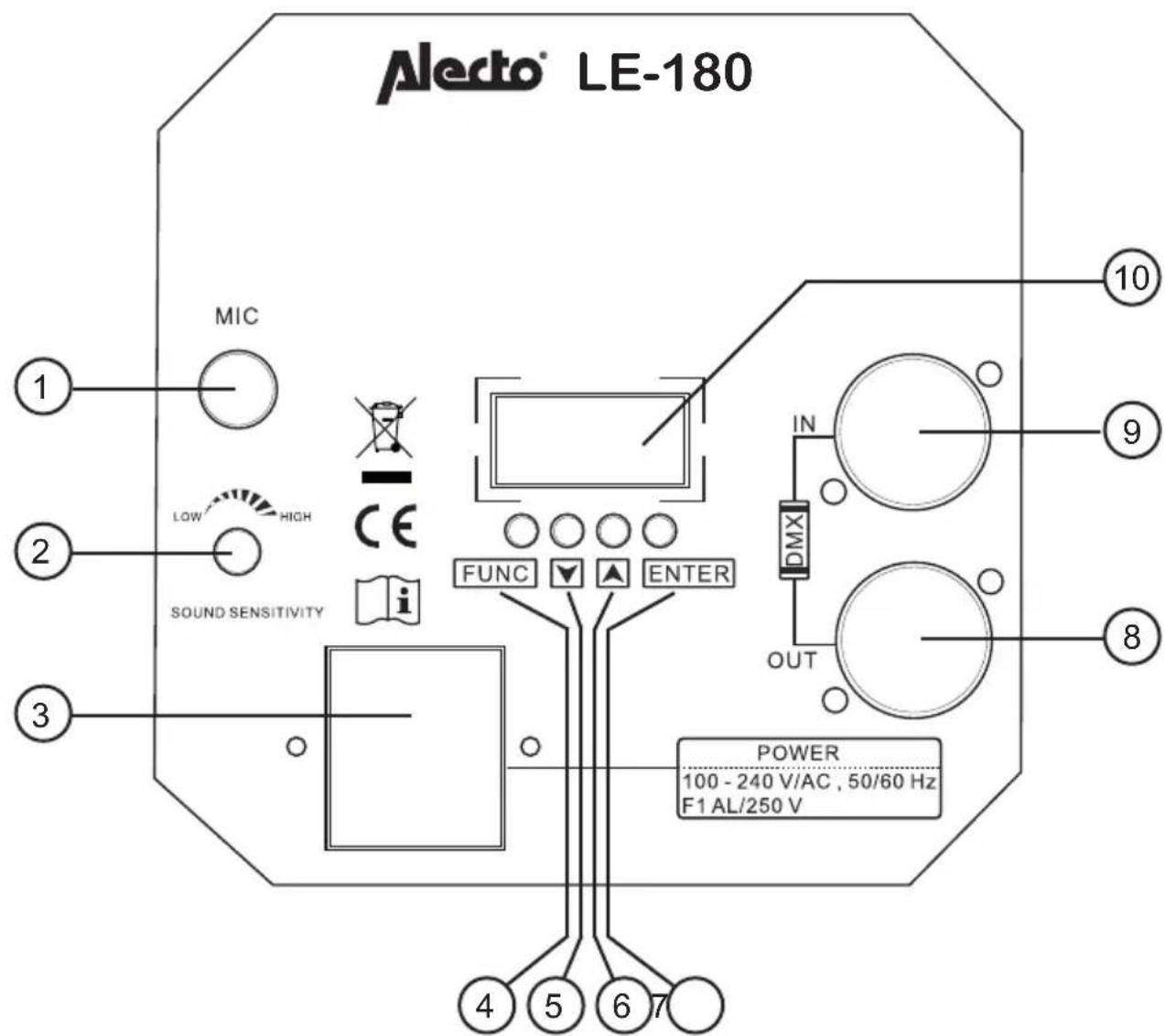

HET TOESTEL VERWIJDEREN (MILIEU) Op het einde van de levenscyclus van het product mag u dit product niet bij het normale huishoudelijke afval gooien, maar moet u het naar een inzamelpunt bren- gen voor de recycling van elektrische en elektronische apparatuur.4 GEBRUIKEN Beoogd gebruik: De LE-180 is alleen geschikt om LED-lichteffecten te presenteren in een private omge- ving. De LE-180 is niet geschikt voor industriële toepassing. Overzicht:

1. Ingebouwde microfoon, om het lichteffect door omgevingsgeluiden te sturen

2. Gevoeligheidsregelaar voor de microfoon

3. Netvoedingsingang met ingebouwde zekering

8. OUT: voor doorkoppeling naar een volgend apparaat

9. IN: DMX ingang, komt van de DMX controller of van het voorgaande apparaat

Werking: Zodra de netvoedingskabel wordt aangesloten en de stekker wordt in een 100-240V stopcontact geplugd, schakelt de LE-180 zichzelf in. Het display toont of toont de code van het vorig ingesteld effect of programma. De LE-180 speelt de geselecteerde lichtshow af waarbij de snelheid wordt geregeld door het geluid dat de microfoon aan de achterzijde oppikt. Met de regelaar 'SOUND SENSITIVITY' wordt de gevoeligheid van de microfoon bepaald. Instellen effecten: De LE-180 heeft 8 voorgeprogrammeerde lichteffecten en als effect 0 wordt geselecteerd, dan worden alle effecten achter elkaar getoond.

1. druk op toets FUNC

2. blader met of naar

3. druk op ENTER, het huidig ingestelde effectnummer gaat knipperen

4. selecteer met of het gewenste effect ( - )

5. druk op ENTER om de keuze te bevestigen

6. het display stopt met knipperen en de lichtshow wordt gestart

Geluidgestuurde snelheid: Naar keuze kan de show met een vaste snelheid worden getoond of wordt de snelheid aangepast aan het omgevingsgeluid dat de microfoon aan de achterzijde van de LE-180 registreert. Het hoe harder het omgevingsgeluid, hoe sneller het ritme van de show.

1. druk op toets FUNC

2. blader met of naar

3. druk op ENTER en selecteer met of voor geluidsturing aan of

voor geluidsturing uit

4. druk op ENTER om de keuze te bevestigen

DMX aansluiting IN/OUT: De LE-180 is voorzien van een DMX in- en uitgang. Hiermee kunnen meerdere LE-180's aan elkaar gekoppeld worden die dan synchroon hetzelfde effect tonen (Master-slave). Ook kan de LE-180 aan een DMX512 controller aangesloten worden waarmee op afstand de gewenste lichteffecten ingesteld kunnen worden. Aansluiten op een DMX-512 controller: Aansluiten als Master-slave:

1. verbind de aansluiting DMX-IN van ga naar stap 2

de eerste LE-180 met een DMX512 controller; gebruik hiervoor een afgeschermd snoer met XLR pluggen

2. verbind de aansluiting DMX-OUT van de eerste LE-180 met de aansluiting DMX-IN

van de volgende LE-180; gebruik hiervoor afgeschermde snoeren met XLR pluggen

3. herhaal dit totdat alle LE-180's (bij Master/slave max. 32) met elkaar zijn

4. bij de laatste LE-180 moet in de aansluiting DMX-out een XLR plug gestopt worden

met een afsluitweerstand van 120 Ω die gesoldeerd wordt op de aansluitingen 2 en 3; raadpleeg hiervoor desgewenst de leverancier van deze LE-180 Afgeschermde snoeren, XLR pluggen en afsluitweerstanden worden niet meegeleverd. Master-slave:

1. druk op de eerste LE-180 op toets FUNC

2. blader met of naar

3. druk op ENTER en selecteer met of de status (van MASTER)

4. druk op ENTER om de keuze te bevestigen

5. herhaal deze instructies voor alle volgende LE-180's maar selecteer bij stap 3 voor

deze units de status (van SLAVE) Vanaf nu geven alle aangesloten LE-180's synchroon hetzelfde lichteffect weer dat ingesteld wordt op de eerste LE-180 (de 'Master'). DMX512: Bij een DMX512 moet elke LE-180 voorzien zijn van een eigen digitaal adres zodat het signaal van de DMX512 controller gericht naar een bepaald apparaat gestuurd kan worden. Het is mogelijk om elke LE-180 een eigen adres toe te kennen of om meerdere LE-180's hetzelfde adres te geven om synchroon te reageren op de stuursignalen van de DMX512 controller. De LE-180 is 2 kanaals.

1. druk op de LE-180 op toets FUNC

2. blader met of naar

3. druk op ENTER, het huidig ingestelde adres gaat knipperen

4. selecteer met of het gewenste adres ( - )

Let op, de LE-180 is 2-kanaals, dus bij de adressering altijd 2 kanalen reserveren

5. druk op ENTER om de keuze te bevestigen

Via de DMX512 controller zijn de volgende effecten mogelijk: kanaal: waarde: effect: CH1(*) 0-9 geen functie 10-49 geluidgestuurd 50-255 automatisch, snelheid van langzaam naar snel CH2(*) 0-9 alle effecten 10-31 effect 1 32-63 effect 2 64-95 effect 3 96-127 effect 4 128-159 effect 5 160-191 effect 6 192-223 effect 7 224-255 effect 8

• gebruik hier de kanalen die bij instructie 4 zijn toegepast.7 Via de Alecto website, onder 'software' is een DMX512 xture voor de LE-180 te downloaden. Software versie: Met de volgende instructie kan de softwareversie van de LE-180 uitgelezen worden.

1. druk op de LE-180 op toets FUNC

2. blader met of naar

3. druk op ENTER, de softwareversie wordt weergegeven

4. druk op ENTER om deze uitleesfunctie af te sluiten

Het uitlezen van de softwareversie heeft geen gebruikersfunctie. SPECIFICATIONS:

• Dimensions: 230*170*140mm GARANTIE Op de Alecto LE-180 heeft u een garantie van 24 MAANDEN na aankoopdatum. Wij garanderen gedurende die periode de kosteloze herstelling van defecten ontstaan door materiaal- en constructiefouten. Een en ander ter uiteindelijke beoordeling van de importeur. HOE TE HANDELEN: Bemerkt u een defect, raadpleeg dan eerst de gebruiksaanwijzing. Geeft deze hieromtrent geen uitsluitsel, raadpleeg dan uw dealer met een duidelijke klachtomschrijving. Deze zal het apparaat tezamen met dit garantiebewijs en de gedateerde aankoopbon innemen en voor spoedige reparatie, resp. franco verzending naar de importeur zorgdragen. DE GARANTIE VERVALT: Bij ondeskundig gebruik, foutieve aansluiting, gebruik van niet originele onderdelen of toebehoren, verwaarlozing en bij defecten ontstaan door vuur, overstroming, blikseminslag en natuurrampen. Bij onbevoegde wijzigingen en/of reparaties door derden. Bij onjuist transport van het apparaat zonder geschikte verpakking en indien het apparaat niet vergezeld is van dit garantiebewijs en de aankoopbon. Aansluitsnoeren en stekkers vallen niet onder de garantie. Iedere verdere aansprakelijkheid, met name voor eventuele gevolgschade, is uitgesloten.8
