BEDIENUNGSANLEITUNG LE180 ALECTO

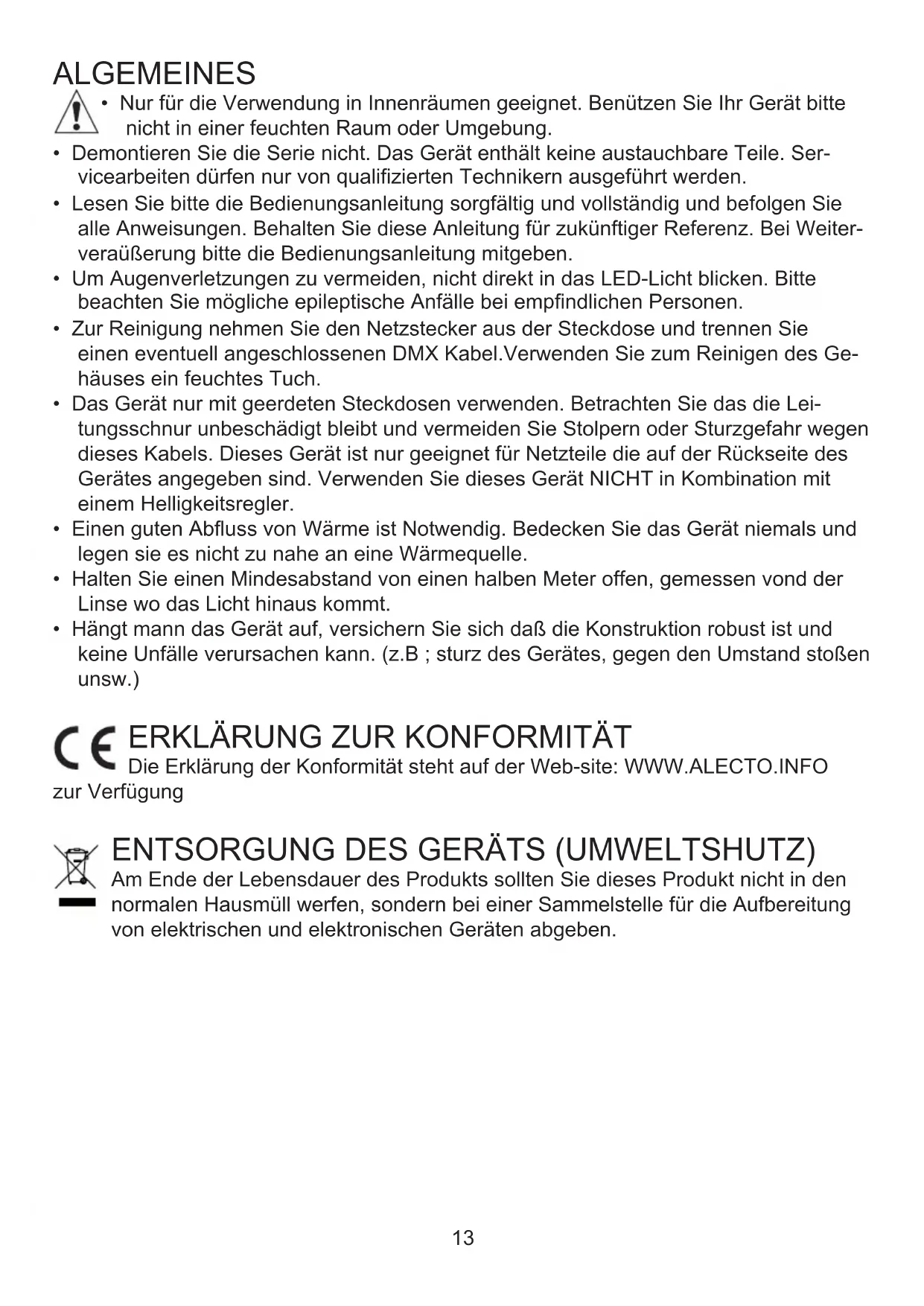

- Nur für die Verwendung in Innenräumen geeignet. Benützen Sie Ihr Gerät bitte nicht in einer feuchten Raum oder Umgebung.

• Demontieren Sie die Serie nicht. Das Gerät enthält keine austauchbare Teile. Servicearbeiten dürfen nur von qualifizierten Technikern ausgeführt werden.
• Lesen Sie bitte die Bedienungsanleitung sorgfältig und vollständig und befolgen Sie alle Anweisungen. Behalten Sie diese Anleitung für zukünftiger Referenz. Bei Weiterveräußerung bitte die Bedienungsanleitung mitgeben.
• Um Augenverletzungen zu vermeiden, nicht direkt in das LED-Licht blicken. Bitte beachten Sie mögliche epileptische Anfälle bei empfindlichen Personen.
• Zur Reinigung nehmen Sie den Netzstecker aus der Steckdose und trennen Sie einen eventuell angeschlossenen DMX Kabel. Verwenden Sie zum Reinigen des Gehäuses ein feuchtes Tuch.
• Das Gerät nur mit geerdeten Steckdosen verwenden. Betrachten Sie das die Leitungsschnur unbeschädigt bleibt und vermeiden Sie Stolpern oder Sturzgefahr wegen dieses Kabels. Dieses Gerät ist nur geeignet für Netzteile die auf der Rückseite des Gerätes angegeben sind. Verwenden Sie dieses Gerät NICHT in Kombination mit einem Helligkeitsregler.
• Einen guten Abfluss von Wärme ist Notwendig. Bedecken Sie das Gerät niemals und legen sie es nicht zu nahe an eine Wärmequelle.
• Halten Sie einen Mindesabstand von einen halben Meter offen, gemessen vond der Linse wo das Licht hinaus kommt.
• Hängt mann das Gerät auf, versichern Sie sich daß die Konstruktion robust ist und keine Unfälle verursachen kann. (z.B ; sturz des Gerätes, gegen den Umstand stoßen unsw.)

ERKLÄRUNG ZUR KONFORMITÄT

Die Erklärung der Konformität steht auf der Web-site: WWW.ALECTO.INFO

zur Verfügung

ENTSORGUNG DES GERÄTS (UMWELTSHUTZ)

Am Ende der Lebensdauer des Produkts sollten Sie dieses Produkt nicht in den normalen Hausmüll werfen, sondern bei einer Sammelstelle für die Aufbereitung von elektrischen und elektronischen Geräten abgeben.

BEDIENUNG

Verwendungsbereich:

Das LE-180 ist nur geeignet LED Lichteffekte im Privatenbereich vorführen sehen zu lassen. Das Gerät eignet sich nicht für die Nützung im professionellen Bereich.

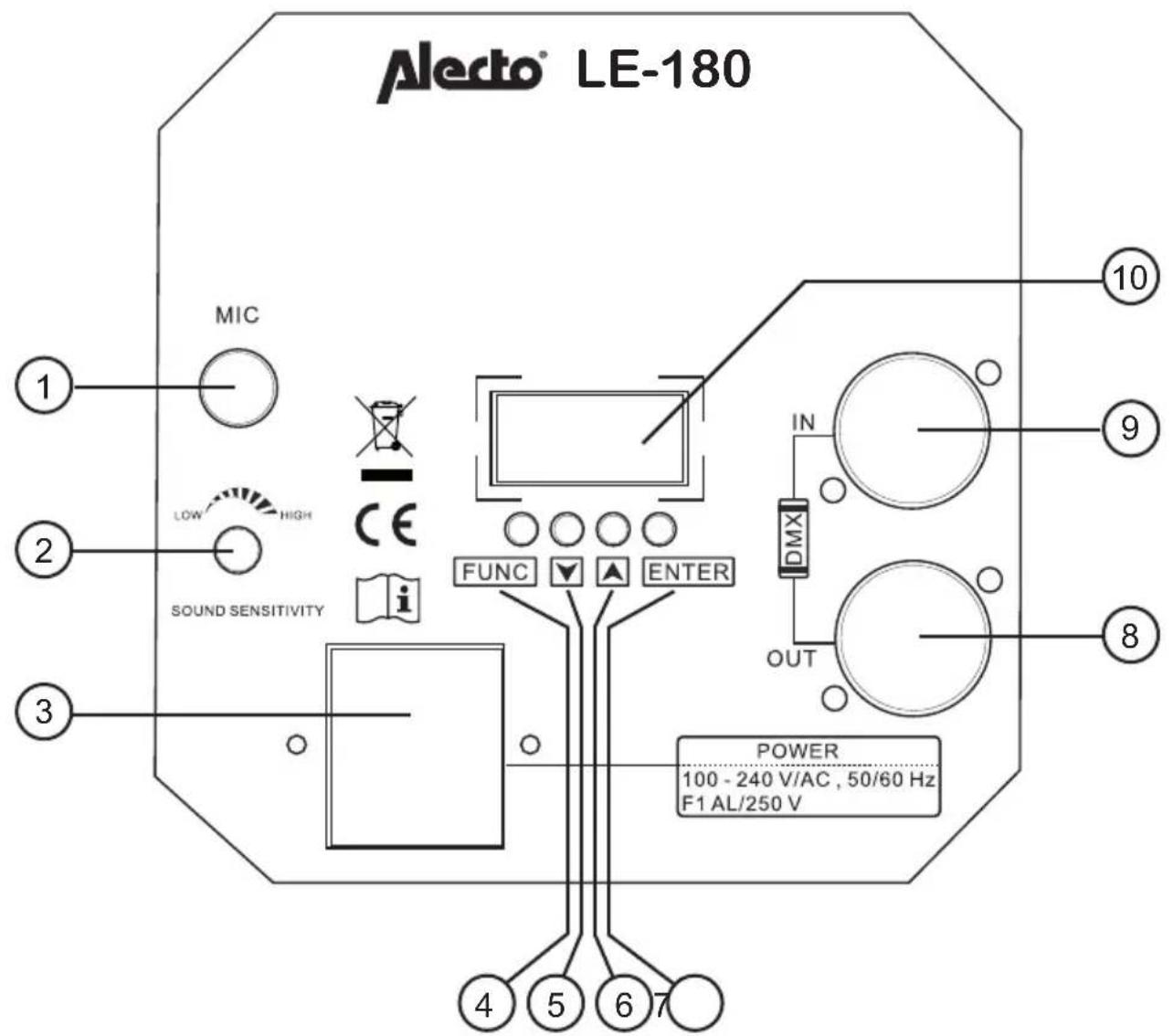

Funktionen/Übersicht:

Alecto® LE-180 ① MIC ② LOW HIGH SOUND SENSITIVITY ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ IN DMX OUT FUNC ▼ ▲ ENTER POWER 100 - 240 V/AC , 50/60 Hz F1 AL/250 V

1. Eingebautes Mikrofon, Der Lichteffekt wird durch Umgebungsgeräusche angesteuert.
2. Einstellknopf für das Mikrofon
3. AC-Netzteil-Eingang mit interne Sicherung
4. FUNC Taste
5. Taste
6. Taste
7. ENTER Taste
8. OUT: für die Verbindung von das DMX Signal zu einem anderen Gerät.
9. IN: DMX Eingang. Kommt entweder von dem DMX Zentralgerät oder von dem vorherigen Gerät.
10. Display

Benützung:

Wenn Sie den Netzkabel anschliessen und in die Steckdose stecken (100-240V), schaltet das LE-180 sich automatisch ein.

Das Display zeigt oder zeigt den voherigen eingestellten Effekt oder Programm.

Das LE-180 spielt den selktierten Lichteffekt ab wobei die Geschwindigkeit des Lichteffektes abhängig ist von dem Umgebungsgeräuchen. Die stärke hängt also davon ab, desto stärker die Umgebungsgeräuche sind, desto sneller sind die Lichteffekten.

Einstellung Effekten:

Das LE-180 hat 8 vorprogrammierte Lichteffecten. Effekt 0 zeigt alle vorhandende Lichteffekte hintereinander.

1. Drücken Sie die FUNC Taste
2. Wechselns Sie mit ▼der z▲ Shnd
3. Drücken Sie die ENTER Taste, die Nummer des aktuellen Lichteffektes leuchtet auf.
4. Selektieren Sie mit oder die gewünschte Wirkung. (-) SH 0 SH 8
5. Drücken Sie die ENTER Taste zur Bestätigung.
6. Das Display hört auf mit blinken und der Lichtshow fängt an.

Die Geschwindigkeit des Lichteffektes.

Sie können entweder ein Lichtshow zeigen mit einer festen Geschwindigkeit oder eine Geschwindigkeit zeigen die abhängig ist von dem Umgebungsgeräuchen. Desto stärker die Umgebungsgeräuche sind, desto schneller ist der Rhythmus dieser Lichteffekten.

1. Drücken Sie die FUNC Taste
2. Wechselns Sie mit ▼der z▲ SoUn
3. Drücken Sie die ENTER Taste und selektieren Sie mit oder die Sound akti- vierung an oder aus
4. Drücken Sie die ENTER Taste zur Bestätigung.

DMX Anschluß:

Das LE-180 hat ein DMX512 Ein- und Ausgang. Hiermit können Sie mehrere LE-180 Geräte Verbinden, die können dann gleichzeitig die selben effekte zeigen (Master-Slave). Das LE-180 kann aber auch an einem DMX512 angeschlossen werden womit der gewünschte Lichteffekt aus der Entfernung bedient werden kann.

Anschluß von einem DMX512: Anschluß Master-Slave:

1. Stecken Sie den Kabel von dem Gehen Sie zur Schritt 2

DMX512 controller in den DMX-IN

Anschluß von dem ersten LE-180 Gerät.

Benützen Sie dafür ein abgeschirmtes

Kabel mit XLR Steckern

1. Verbinden Sie den DMX-OUT Anschluß von dem ersten LE-180 Gerät mit dem DMX-IN von dem nächsten LE-180 Gerät. Benützen Sie dafür ein abgeschirmtes Kabel mit XLR Steckern

2. Wiederholen Sie diese Schritte bis alle LE-180 Geräte mit einander verbunden sind. (max 32)

3. Beim letzten LE-180 Gerät muß im DMX-OUT ein XLR Stecker eingebracht werden mit einem Abschlusswiederstand von 120 Ω die soldiert werden soll auf Anschluß 2 und 3. Bitte konsultieren Sie den Lieferanten ihres LE-180, falls gewünscht.

Abgeschirmte Kabeln, XLR Steckern und Abschlusswiederstände sind nicht enthalten.

Einstellung als Master-Slave

1. Drücken Sie die FUNC Taste von dem ersten LE-180
2. Wechselns Sie mit ▼der z▲ |SLND
3. Drücken Sie die ENTER Taste und selektieren Sie mit oder dan Status Master
4. Drücken Sie die ENTER Taste zur Bestätigung.
5. Wiederholen Sie diese Schritte für alle LE-180 Geräte aber selectieren Sie bei Schritt 3 den Status (SLAVE).

Ab jetzt werden alle angeschlossene LE-180 gleichzeitig den gleichen Lichteffekt zeigen, der beim ersten LE-180 eingestellt wurde (MASTER)

Steuerung des DMX512:

Wenn sie ein DMX512 Gerät haben müssen sie jedem LE-180 eine eigene digitale Adresse geben. Damit wird die Ansteuerung nach einem bestimmten Gerät ermöglicht. Entweder gibt mann jedem LE-180 eine eigene Adresse oder man gibt mehrere LE-180 die gleiche Adresse damit diese Geräte gleichzeitig auf das Steuersignal des DMX-512 reagieren. Das LE-180 hat 2 Kanale.

1. Drücken Sie die FUNC Taste
2. Wechselns Sie mit ▼der zu▲ Addr
3. Drücken Sie die ENTER Taste, die aktuelle ausgewählte Adresse leuchtet auf.
4. Selektieren sie mit oder die gewünschte Adresse (-) 001 511 Achtung: Das LE-180 hatt 2 Kanäle, also sollte man immer 2 Kanäle eservieren
5. Drücken Sie die ENTER Taste zur Bestätigung.

Via den DMX512 sind folgende Lichteffekte möglich:

Kanal: Wert: Effekt:

CH1	0-9	Keine Function
	10-49	Sound aktiviert
	50-255	Automatisch, geschwindigkeit von langsam nach schnell
CH2	0-9	Alle Effekten

10-31 Effekt 1

32-63 Effekt 2

64-95 Effekt 3

96-127 Effekt 4

128-159 Effekt 5

160-191 Effekt 6

192-223 Effekt 7

224-255 Effekt 8

Auf der Website von Alecto, unter "Software" können Sie eine Fixture für die LE-180 downloaden.

Software-version:

Mit diese Anweisung können Sie die Software-version eines LE-180 auslesen.

1. Drücken Sie die FUNC Taste von dem LE-180
2. Wechselns Sie mit ▼der zu ▲ UEr
3. Drücken Sie die ENTER Taste, die Software-version wird angezeigt.
4. Drücken Sie noch einmal ENTER um diese Anzeige-function ab zu schliessen.

Das Auslesen dieser Software-version hat keine Benutzerfunction.

SPECIFICATIONS:

Das Alecto LE-180 wird mit einem 24-monatigem Garantie ab Kaufdatum geliefert. In diesem Zeitraum garantieren wir kostenlose Reparaturen bei Material- und Fertigungsfehlern. Dies liegt im Ermessen des Importeurs.

WAS ZU TUN: Wenn Sie einen Defekt bemerken, sehen Sie zuerst diesem Handbuch nach.

Wenn Sie das Problem dadurch nicht lösen können, wenden Sie sich an ihrem Händler mit eine eindeutige umschreibung ihres Problemes. Sie werden das Gerät zusammen mit dieser Garantie und den Kaufbeleg einnehmen und sorgen für eine schnelle Reparatur oder kostenloser Versand zum Importeur.

DIE GARANTIE ERLISCHT: Bei unsachgemäßem Gebrauch, falscher Verbindung, auslaufenden und/oder falsch eingelegten Batterien, Verwendung von nicht OEM Teilen oder Zubehör, bei nicht autorisierten Modifizierungen und/oder Reparaturen. Fahrlässigkeit oder Fehler, die durch Feuchtigkeit, Feuer, Fluten, Blitze und Naturkatastrophen verursacht werden. Bei Verwendung nicht geeigneter Verpackung für den Transport und wenn das Gerät nicht von dieser Garantie zusammen mit dem Kaufnachweis begleitet wird. Kabel und Stecker sind nicht in der Garantie enthalten.

Jegliche weitere Haftung, insbesondere in Bezug auf Folgeverluste, ist ausgeschlossen.
