MODE D'EMPLOI LE180 ALECTO

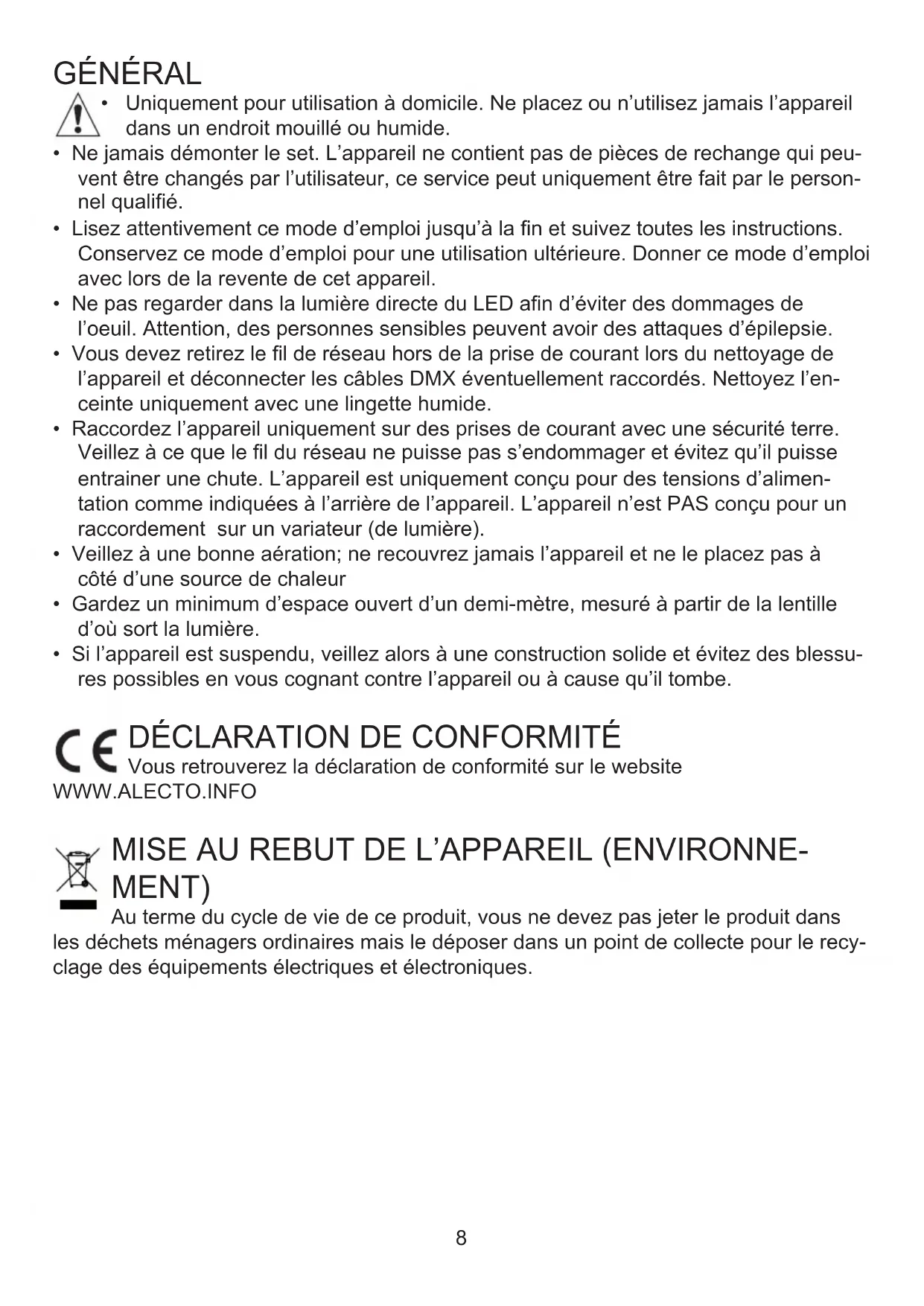

• Uniquement pour utilisation à domicile. Ne placez ou n’utilisez jamais l’appareil dans un endroit mouillé ou humide.

• Ne jamais démonter le set. L’appareil ne contient pas de pièces de rechange qui peu- vent être changés par l’utilisateur, ce service peut uniquement être fait par le person- nel qualié.

• Lisez attentivement ce mode d’emploi jusqu’à la n et suivez toutes les instructions. Conservez ce mode d’emploi pour une utilisation ultérieure. Donner ce mode d’emploi avec lors de la revente de cet appareil.

• Ne pas regarder dans la lumière directe du LED an d’éviter des dommages de l’oeuil. Attention, des personnes sensibles peuvent avoir des attaques d’épilepsie.

• Vous devez retirez le l de réseau hors de la prise de courant lors du nettoyage de l’appareil et déconnecter les câbles DMX éventuellement raccordés. Nettoyez l’en- ceinte uniquement avec une lingette humide.

• Raccordez l’appareil uniquement sur des prises de courant avec une sécurité terre. Veillez à ce que le l du réseau ne puisse pas s’endommager et évitez qu’il puisse entrainer une chute. L’appareil est uniquement conçu pour des tensions d’alimen- tation comme indiquées à l’arrière de l’appareil. L’appareil n’est PAS conçu pour un raccordement sur un variateur (de lumière).

• Veillez à une bonne aération; ne recouvrez jamais l’appareil et ne le placez pas à côté d’une source de chaleur

• Gardez un minimum d’espace ouvert d’un demi-mètre, mesuré à partir de la lentille d’où sort la lumière.

• Si l’appareil est suspendu, veillez alors à une construction solide et évitez des blessu- res possibles en vous cognant contre l’appareil ou à cause qu’il tombe.

DÉCLARATION DE CONFORMITÉ

Vous retrouverez la déclaration de conformité sur le website

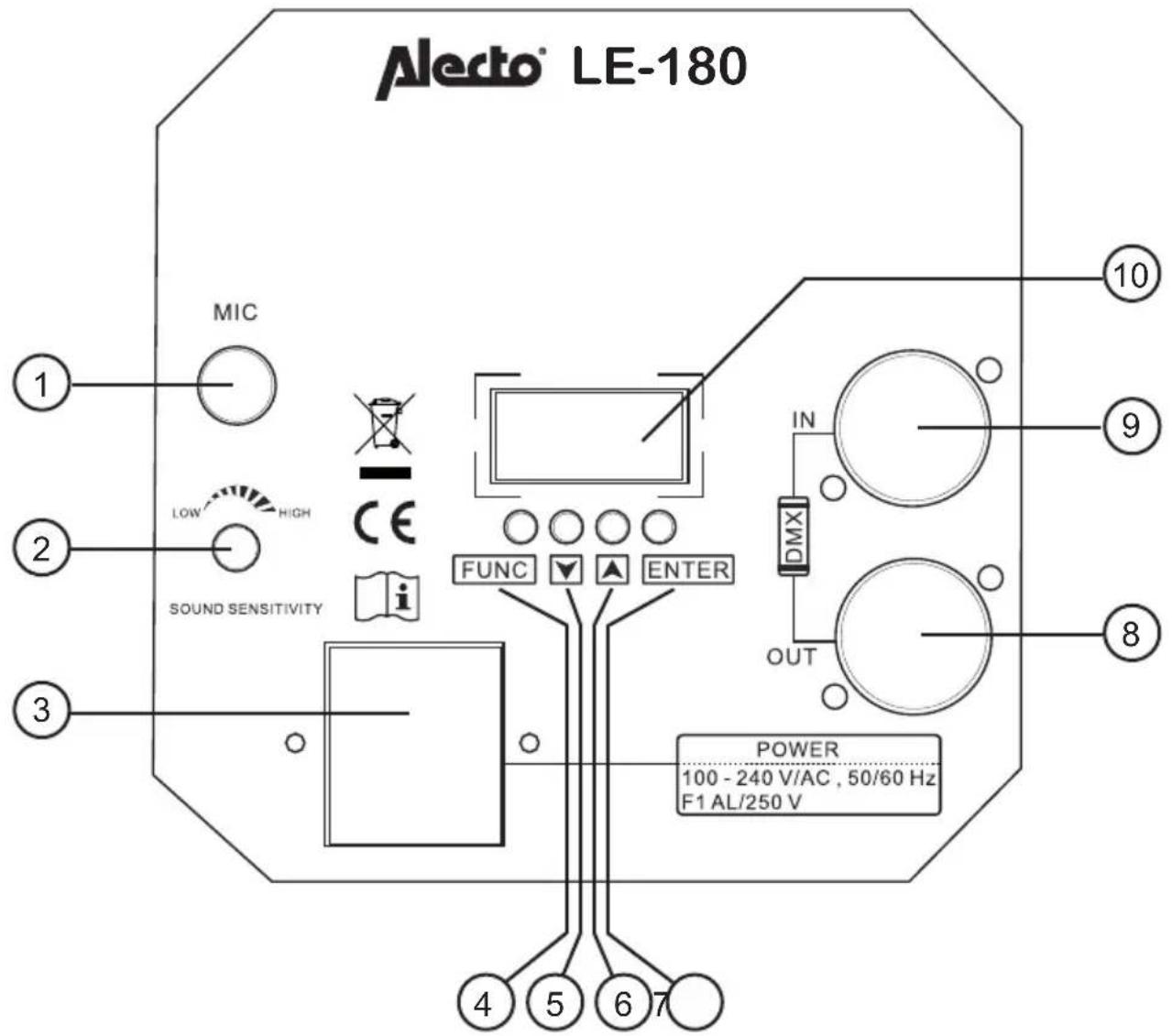

MISE AU REBUT DE L’APPAREIL (ENVIRONNE- MENT) Au terme du cycle de vie de ce produit, vous ne devez pas jeter le produit dans les déchets ménagers ordinaires mais le déposer dans un point de collecte pour le recy- clage des équipements électriques et électroniques.9 UTILISER Utilisation destinée : Le LE-180 est uniquement conçu pour présenter des effets de lumière LED dans une environnement privé. Le LE-180 n’est pas conçu pour une application industrielle. Sommaire :

1. Microphone incorporé, pour transférer les effets lumière des bruits ambiants

2. Régulateur de sensibilité pour le microphone

3. Entrée des l’alimentation du réseau avec fusible incorporé

8. OUT : pour la transmission du signal DMX vers l’appareil suivant

9. IN : entrée DMX, provient du contrôleur DMX ou de l’appareil précédent

Fonctionnement : Le LE-180 s’active de lui-même dès que le câble de l’alimentation et que la che est raccordée dans une prise de courant de 100-240V. Le display afche ou afche le code de l’effet ou du programme précédent réglé. Le LE-180 joue le show lumière sélectionné duquel la vitesse est réglée par le bruit am- biant que le microphone réceptionne à l’arrière. La sensibilité du microphone est déter- minée avec le régulateur ‘SOUND SENSITIVITY’. Régler les effets : Le LE-180 à 8 effets lumière pré-programmés et lorsque l’effet lumière 0 est sélection- né, alors tous les effets sont afchés en suivant.

1. Appuyez sur la touche FUNC

2. Feuilletez avec ou vers

3. Appuyez sur ENTER, le numéro de l’effet actuel réglé va clignoter

4. Sélectionnez l’effet souhaité ( - ) avec ou

5. Appuyez sur ENTER pour conrmer ce choix

Le display s’arrête de clignoter et le show de lumière commence Vitesse contrôlée par le son : Au choix le show peut être afché à une vitesse xe ou la vitesse est ajustée au bruit ambiant que le microphone enregistre à l’arrière du LE-180. Au plus fort le bruit ambiant, au plus vite le rithme du show.

1. Appuyez sur la touche FONC

2. Feuillez avec ou vers

3. Appuyez sur ENTER et sélectionnez contrôle du son allumé ou contrôle du son

4. Appuyez sur ENTER pour conrmer le choix

Raccordement DMX : Le LE-180 est pourvu d’une entrée et une sortie DMX512. Avec ceci il est possible de connecter plusieurs LE-180 qui afchent ensuite le même effet (Master-slave) en syn- chronisation. Il est également possible de raccorder le LE-180 à un contrôleur DMX512 avec lequel les effets lumière souhaités peuvent être réglés à distance. Raccorder sur un contrôleur DMX-512 : Raccorder en tant que Master-slave :

1. Connectez le raccordement DMX-IN Allez à l’étappe 2

du premier LE-180 avec un contrôleur DMX512 ; utilisez pour ceci un l blindé avec des ches XLR

2. Connectez le raccordement DMX-OUT du premier LE-180 avec le raccordement

DMX-IN du LE-180 suivant; utilisez pour ceci des ls blindés avec des ches XLR

3. Répétez ceci jusqu’à ce que tous les LE-180’s (max. 32) sont connectés l’un à

4. Au raccordement du dernier LE-180 il faut mettre une che XLR avec une résistan-

ce d’étanchéité de 120 Ω, qui est soudée sur les raccordement 2 et 3; pour ceci veuillez consulter si souhaité le fournisseur de ce LE-180. Des ls blindés, ches XLR et résistance d’étanchéité ne sont pas livrés avec. Régler en tant que Master-slave :

1. Appuyez sur la touche FONC du premier LE-180

2. Feuillez avec ou vers

3. Appuyez sur ENTER et sélectionnez le statut (de MASTER) avec ou

4. Appuyez sur ENTER pour conrmer le choix

5. Répétez ces instructions pour tous les LE-180 suivants mais sélectionnez l’étape 3

pour le statut (de SLAVE) de ces unités A partir de maintenant tous les LE-180 raccordés afchent en synchronisation le même effet lumière qui est réglé sur le premier LE-180 (le ‘Master’). Contrôler via un contrôleur DMX512 : Chaque LE-180 doit être pourvu de sa propre adresse digital pour un DMX512 an que le signal du contrôleur DMX512 dirigé vers un certain appareil puisse être contrôlé. Il est possible de donner une adresse propre à chaque LE-180 ou de donner la même adresse à plusieurs LE-180 an de réagir en synchronisation sur les signaux de contrôle du contrôleur DMX-512. Le LE-180 a 2 canaux.

1. Appuyez sur la touche FONC sur le LE-180

2. Feuilletez avec ou vers

3. Appuyez sur ENTER, l’adresse actuelle réglée va clignoter

4. Sélectionnez l’adresse souhaitée ( - ) avec ou

5. Appuyez sur ENTER pour conrmer le choix

Les effets suivants sont possibles via le contrôleur DMX512 : canal : valeur : effet : CH1 0-9 pas de fonction 10-49 son contrôlé 50-255 automatique, vitesse de lent à rapide CH2 0-9 tous les effets 10-31 effet 1 32-63 effet 2 64-95 effet 3 96-127 effet 4 128-159 effet 5 160-191 effet 6 192-223 effet 7 224-255 effet 8 Sur le site de Alecto, sous 'software', vous pouvez download un luminaire pour le LE-180.12 Version software : La version software du LE-180 peut être lu avec les instructions suivantes.

1. Appuyez sur la touche FONC sur le LE-180

2. Feuilletez avec ou vers

3. Appuyez sur ENTER, la version software est afchée

4. Appuyez sur ENTER pour terminer cette version de lecture

La lecture de la version software n’a pas de fonction d’utilisateur. SPECIFICATIONS :

• Dimensions : 230*170*140mm GARANTIE Vous avez une garantie de 24 MOIS après la date d’achat du Alecto LE-180. Pendant cette période nous vous garantissons une réparation sans frais des défauts causés par des fautes de matériel ou de fabrication. Ce après l’appréciation dénitive de l’importa- teur. COMMENT AGIR : Si vous constatez une défaillance, consultez d’abord ce mode d’emploi. Si celui-ci ne vous donne pas de réponses satisfaisantes consultez alors votre fournisseur avec une description claire de la plainte. Il reprendra l’appareil avec cette preuve de garantie et le ticket d’achat daté et veillera à une réparation rapide, resp. franco d’expédition vers l’importateur. LA GARANTIE EXPIRE : Lors d’une utilisation incompétente, mauvais branchement, l’utilisation de pièces de rechange ou d’accessoires non originaux, la négligence pour les défaillances causées par le feu, une inondation le coup de la foudre et catastrophes naturelles. Lors d’une réparation ou changement fait par une tierce personne. Lors d’un mauvais transport de l’appareil sans emballage adéquat et si l’appareil n’est plus accompagné de la preuve de garantie et du ticket d’achat. Les câbles de raccordement et les ches ne tombent pas sous la garantie. Toutes autres responsabilités, suites à d’éventuels dommages sont exclues.13 ALGEMEINES
