BEDIENUNGSANLEITUNG BL 319 ALECTO

GEBRUIKSAANWIJZING MODE D'EMPLOI GEBRAUCHSANLEITUNG USERS MANUAL MODO DE EMPLEO MANUAL DE INSTRUÇÕES

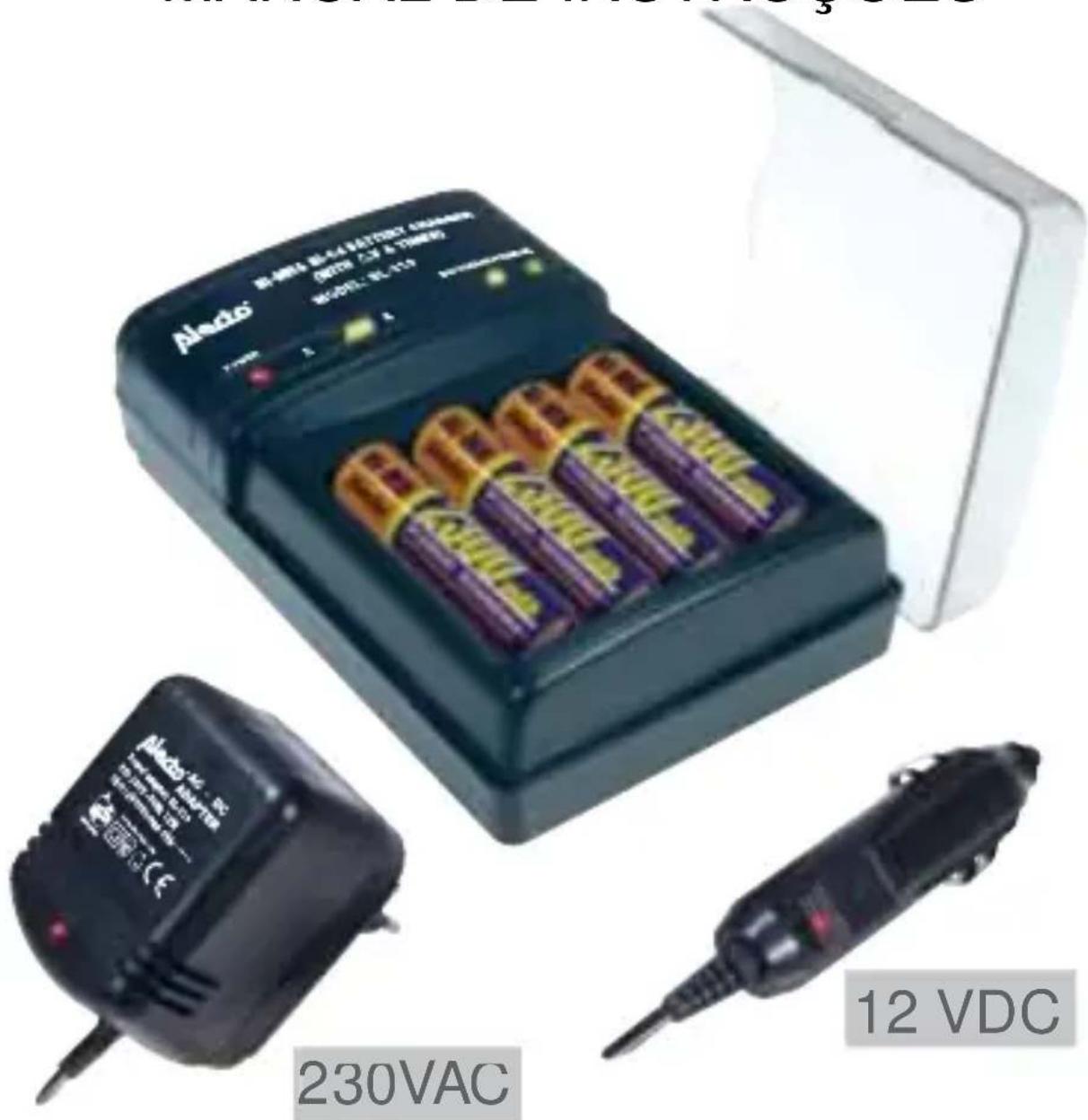

Albedo 230VAC 12 VDC

Specificaties:

Voeding: 12V-13,8VDC = ← + Laadspanning: AA; 2,8V/5,6V AAA; 2,8V/5,6V Laadstroom: AA; 800mA snelladen 80mA druppelladen AAA; 300mA snelladen 30mA druppelladen Ontlaadstroom: 85mA Vermogen: 4,48VA (max.)

CE:

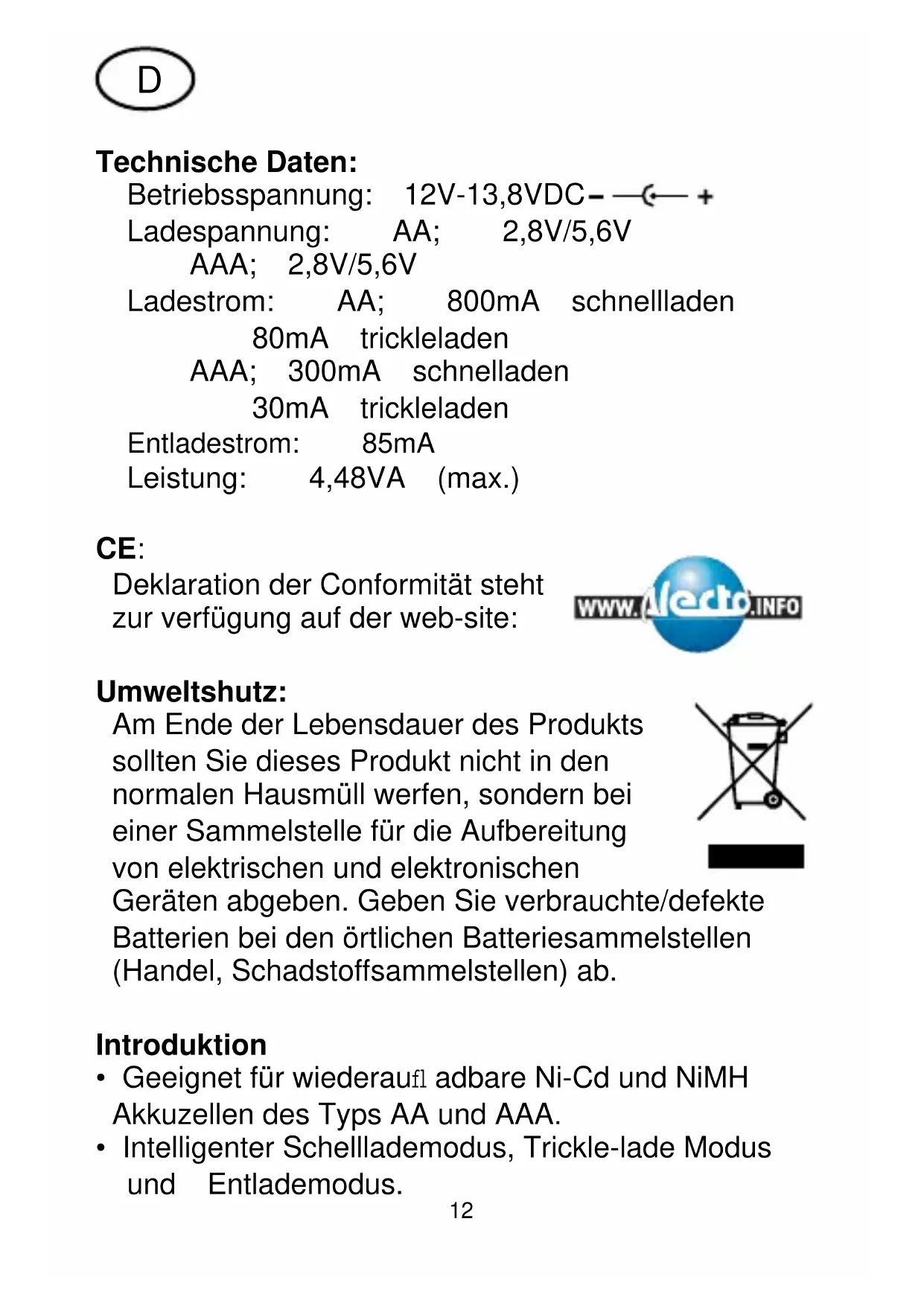

Betriebsspannung: 12V-13,8VDC- - +

Ladespannung: AA; 2,8V/5,6V

AAA; 2,8V/5,6V

Ladestrom: AA; 800mA schnelladen

80mA trickleladen

AAA; 300mA schnelladen

30mA trickleladen

Entladestrom: 85mA

Leistung: 4,48VA (max.)

CE:

Deklaration der Conformität steht zur Verfügung auf der web-site:

WWW.Alecto.INFO

Umweltshutz:

Am Ende der Lebensdauer des Produkts sollten Sie dieses Produkt nicht in den normalen Hausmüll werfen, sondern bei einer Sammelstelle für die Aufbereitung von elektrischen und elektronischen

Geräten abgeben. Geben Sie verbrauchte/defekte Batterien bei den örtlichen Batteriesammelstellen (Handel, Schadstoffsammelstellen) ab.

Introduktion

• Geeignet für wiederaufl adbare Ni-Cd und NiMH Akkuzellen des Typs AA und AAA.

• Intelligenter Schelllademodus, Trickle-lade Modus und Entlademodus.

• Mechanische geschützt gegen falsch einlegen von die batterijen.

• Laden Sie Ihre Batterien bequem am Kfz-/Caravan-/ Boots-Bordnetz auf. Zu Hause ist das Gerät mit dem mitgelieferten Netzteil am 230-V-Netz betreibbar.

Warnung:

• Gebrauch nur mit wiederaufl adbaren Ni-Cd oder Ni-MH Batterien. Benutzen Sie das Gerät nicht für nicht-wiederaufl adbare batterien
• 4 Ladeschächte, jeweils paarweises Laden/Entladen möglich.
• Nur Batterien mit dieselbe capacität und kennzeichnen einlegen.
• Laden Sie Ihre Batterien nur am Kfz-/Caravan-/Boots-Bordnetz auf oder zu Hause mit dem mitgelieferten Netzteil.
• Bei Beschädigungen des Aufl aders oder Netzteil, nur vom Hersteller oder einer Servicestelle reparieren lassen, um Verletzungen zu vermeiden.

Ladezeiten:

Die Ladezeiten von wiederaufl adbaren Batterien ist abhängig von der Kapazität, der Restspannung (im Falle von Entladung) und vom Zustand der Batterie. Beispiele für die Ladezeit:

Batterie-grösse: kapazität:	Batterie-	Ladezeit
AAA	600mAh	2,8	Std.
AA	800mAh	1,4	Std.
AA	2400mAh	4,2	Std.

Bedienhinweise:

1. Schließen Sie der Netzadapter oder das 12 Volt Anschlußkabel an der hinterseite des BL-319.
2. Legen Sie 2 oder 4 batterien ein und setzen Sie die Schalter in Position -2- oder -4-. Beim laden von 2 Batterien, müssen die Batterien in den linken Schacht des ladegerätes eingelegt werden.
3. Stecken sie der Netzadapter an eine AC 230V steckdoze oder verbinden Sie de 12 Volt Stecker mit den 12 Volt Buchse im Auto. Der Ladeprozess beginnt und das DISCHARGE/CHARGE LED leuchtet in rot.
4. Sie sollten die Batterien vorm Aufl aden erst bis zum Referenzspannung von 1V entladen. Drücken Sie dazu die Entladetaste (Taste DISCHARGE/CHARGE), dann schaltet sich das Ladegerät automatisch in den Entlademodus und die DISCHARGE/CHARGE-LED leuchtet gelb.
   Die Entladefunktion dauert eine Weile (abhängig von der jeweiligen Restkapazität der Batterien). Durch nochmaliges Drücken der DISCHARGE/CHARGE Taste wird das Entladen unterbrochen.
5. Nach dem Entladeprozess der Batterien schaltet das Ladegerät automatisch in den Lademodus. Das DISCHARGE/CHARGE LED leuchtet rot.
6. Wenn der Ladevorgang beendet ist, schaltet sich das Ladegerät auf den Trickle-lade Modus, um die Batteriespannung zu erhalten. Das DISCHARGE/CHARGE LED leuchtet in grün.

Probleme lösen:

Kontrollieren Sie immer vorab, ob der Adapter in der Steckdose steckt und/oder der Stecker des Adaptorkabels mit dem Schnelllader verbunden ist.

Problem:	Mögliche Ursache:	Lösung:
Rotes Lämpchen am Adapter leuchtet nicht.	Keine Spannung auf der Steckdose.	Kontrollieren Sie mit Hilfe eines anderen elektrischen Geräts, ob die Steckdose Spannung hat und beheben Sie ggf. dieses Problem.
Beim Laden leuchtet die “discharge/charge” LED nicht auf.	Schlechter elektrischer Kontakt.	Reinigen Sie die Kontakte des Schnellladers und der Batterien.
	Die Batterien liegen falsch im Schnelllader.	Legen Sie die Batterien richtig in den Batterielader ein.
	Der Schalter steht nicht auf der richtigen Position.	Schieben Sie den Schalter auf Position ,2‘ falls nur 2 Batterien geladen werden.
	Beim Laden von 2 Batterien wurden die Batterien nicht in die beiden linken Batteriefächer gelegt.	Legen Sie die beiden Batterien in die beiden linken Batteriefächer.
	Es wurde nur eine Batterie in den Schnelllader eingelegt.	Legen Sie eine zweite Batterie in den Lader (vom selben Typ und derselben Kapazität).
	Es wurden drei Batterien in de Schnelllader eingelegt und der Schalter steht auf der Position ‘4’.	Legen Sie eine vierte Batterie in den Schnelllader (oder entfernen Sie eine der Batterien und schieben Sie den Schalter auf Position ‘2’.
	Die Batterien sind “tief” entladen, weil eine oder mehrere Batterien:- lange nicht benutzt wurde(n)- zu lange in einem Gerät verblieben sind, als sie bereits leer waren.	Legen Sie die Batterien auf die vorgeschriebene Weise in den Schnelllader.Falls die Batterien nicht defekt sind, wird die „discharge/charge“ LED nach einigen Minuten doch noch aufl euchten.
	Die Batterien sind “tief” entladen, weil eine oder mehrere Batterien defekt sind.	Ersetzen Sie die alten Batterien durch neue.
Batterien werden warm/heiß.	Durch das “Schnellladen” läuft ein relativ hoher Strom durch die Batterien, wodurch diese viel wärmer werden als bei einem normalen Batterielader.Batterien dürfen maximal 65 °C warm werden, eine Temperatur, die als heiß erfahren wird.	Nicht zutreffend.
